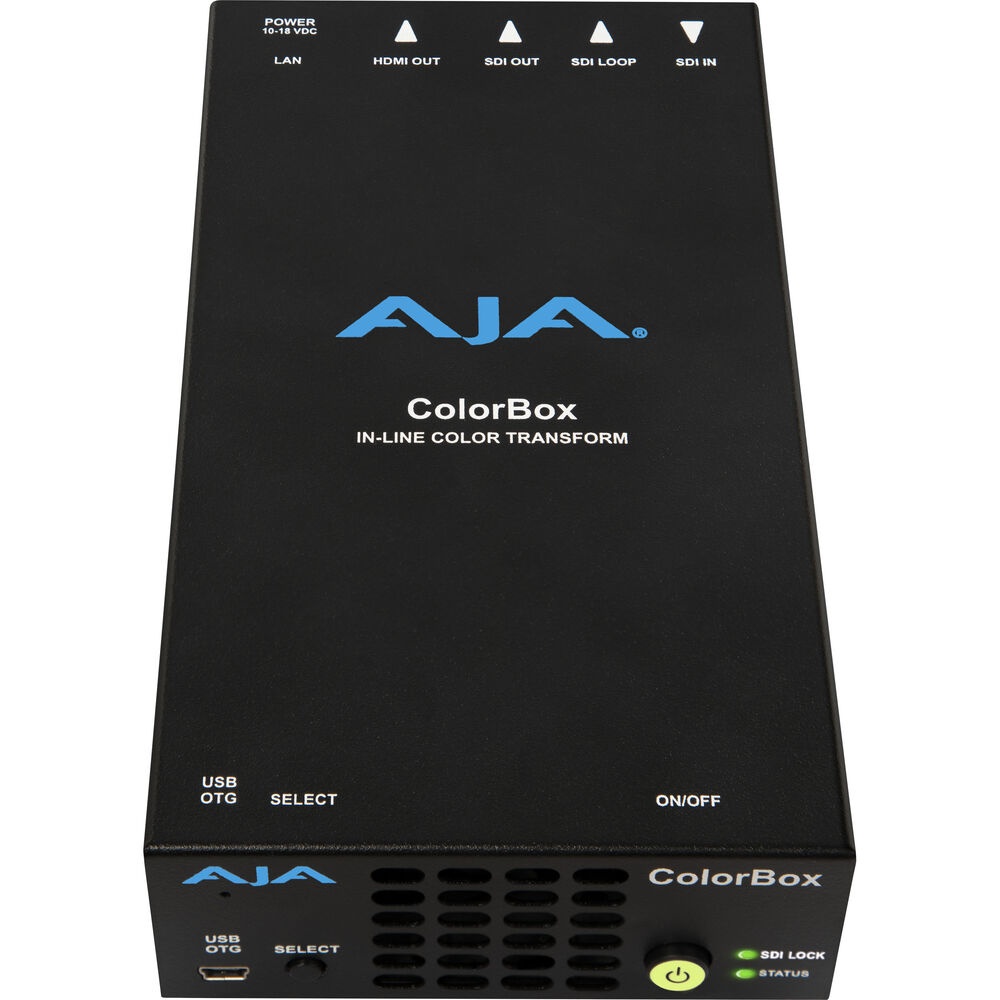

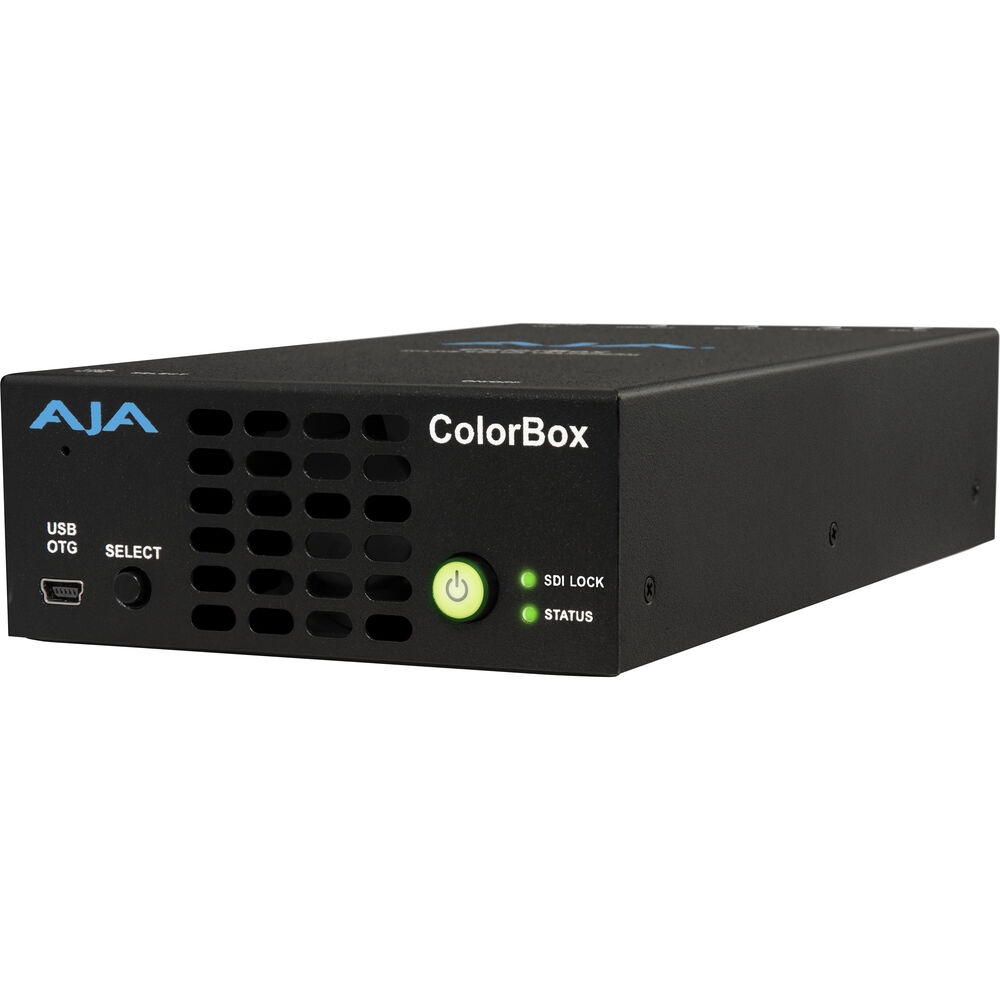

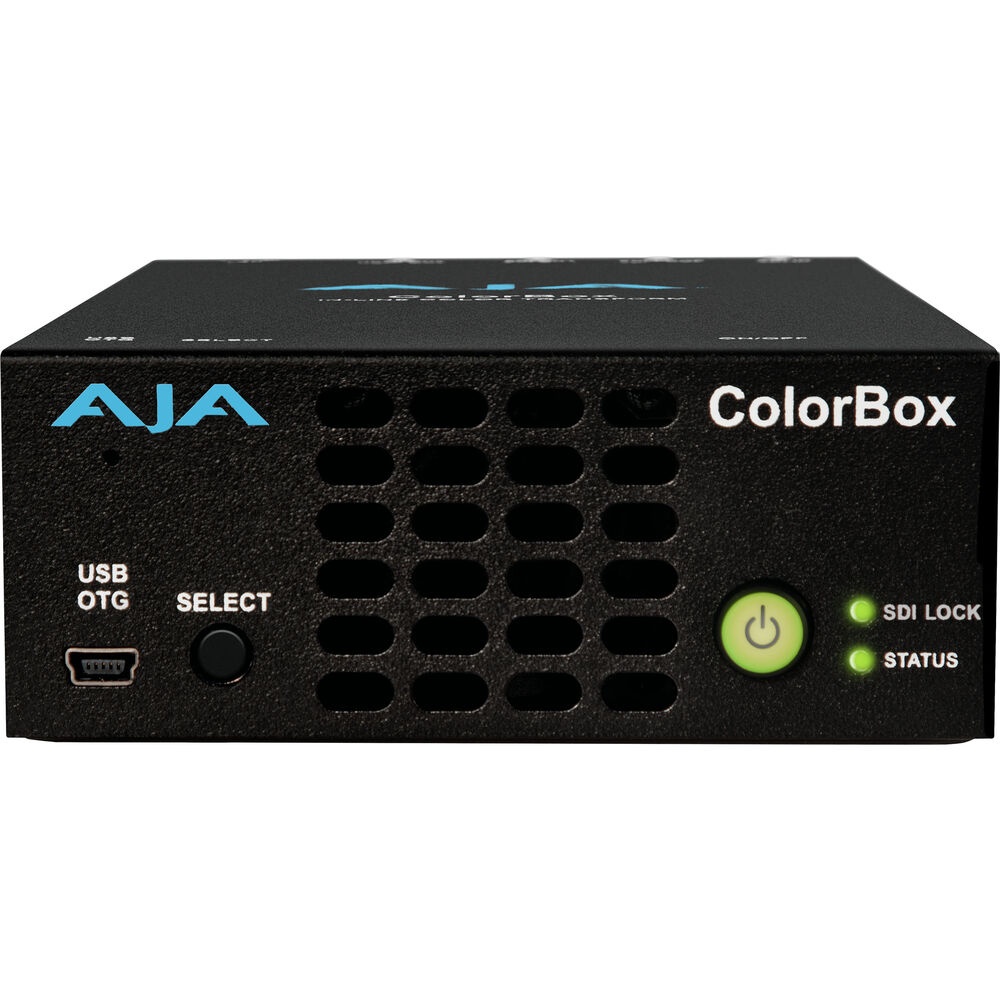

AJA ColorBox HDR/SDR Color Converter

Descriere

Convertor culoare AJA ColorBox, HDR/SDR, 12G-SDI, HDMI 2.0, suport 4K, procesor 3D LUT, control web. Ideal pentru broadcast.

• Convertor pentru managementul culorilor HDR/SDR/WCG.

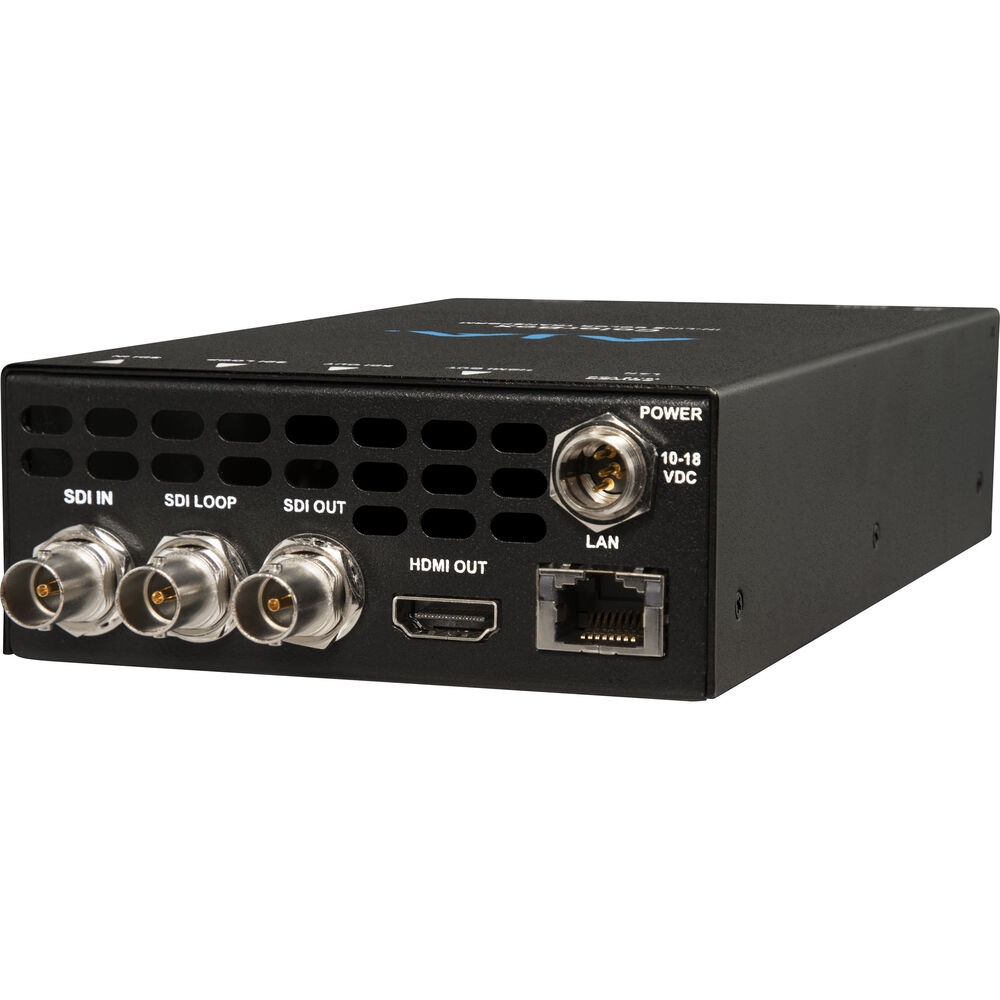

• 1x intrare 12G-SDI, 2x ieșiri 12G-SDI, 1x ieșire HDMI 2.0.
• Suportă video UHD 4K și imagini 16-bit TIFF.
• Procesor 3D LUT cu suport pentru 1D LUT-uri și matrici 3x3.
• Cinci moduri de procesare pipeline.
• Opțiuni de upgrade licențiabile pentru funcționalități extinse.
• Configurare prin interfață web.

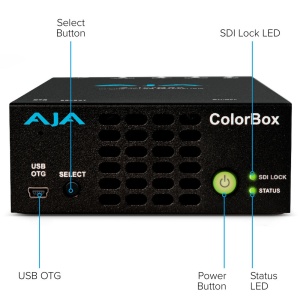

• Port Mini-USB și port Gigabit Ethernet.
• Latență ultra-scăzută (mai puțin de jumătate de linie video).
• Unitate 1 RU ușoară cu ventilator ultra-silențios.

Construit pentru aplicații de broadcast, convertorul de culoare AJA ColorBox HDR/SDR este un dispozitiv care suportă semnale SDR/HDR/WCG, capabil să gestioneze fluxurile de lucru bazate pe culori pentru o conversie consecventă în programele live. O intrare 12G-SDI oferă video UHD 4K către două ieșiri 12G-SDI sau o ieșire HDMI 2.0 pentru video de înaltă calitate. ColorBox poate suporta, de asemenea, imagini TIFF pe 16 biți. Echipat cu procesare 3D LUT cu suport pentru 1D LUT-uri și matrici 3x3, ColorBox oferă control al culorii configurabil de utilizator, utilizând tipuri de fișiere standard în industrie.

Cinci moduri de procesare (pipeline), inclusiv două opțiuni de upgrade licențiabile, sunt disponibile pentru ColorBox: AJA Color, Colorfront, NBCU LUTs, ORION-CONVERT și BBC HLG LUT. Controlul avansat al setărilor pentru dispozitiv poate fi realizat prin interfața web utilizând portul Gigabit Ethernet. Un port mini-USB pe panoul frontal poate conecta un controler terț și poate configura adresa IP inițială a dispozitivului. Inclus cu ColorBox este un adaptor de alimentare AC pentru integrarea în configurația dvs. de broadcast preexistentă.

Fluxuri de lucru UHD 4K SDR și HDR pentru televiziune live și conversii. Camioanele de transmisie (OB trucks) și alte echipe de evenimente live pot utiliza semnale ColorBox și pot converti SDR în HDR și HDR în alte formate de livrare. Opțiunile licențiabile Colorfront, ORION, CONVERT și BBC HLG LUT, precum și transformările Colorfront, ACEs și NBCU LUTs încorporate, oferă instrumente pentru gestionarea fluxurilor de lucru HDR. Pentru controlul hardware, SKAARHOJ și CyanView au integrat controlul nativ al ColorBox.

Un DIT poate gestiona fluxurile de lucru pentru a încărca mai multe aspecte, a efectua ajustări și a salva imagini de referință pentru dailies, post-producție și alte utilizări. Software-urile Pomfort Livegrade Pro și Studio, Assimilate Live Looks și Live Assist, precum și QTAKE Video Assist, se integrează ușor cu controlul nativ. Procesarea full-frame elimină procesarea parțială a LUT-urilor.

Colorbox dispune de un API extins care permite terților să controleze Frame Store și să scoată patch-uri de test RGB pe 12 biți pentru calibrarea monitorului.

ColorBox dispune de o gamă de fluxuri de imagine din care puteți alege, în funcție de nevoile dumneavoastră de producție. Fluxuri precum Colorfront, ORION-CONVERT sau BBC HLG LUT-uri vor afișa un filigran peste imagine până la aplicarea unei licențe. Dispozitivul oferă 12 biți 4:4:4 complet până la 4K30 și 10 biți 4:2:2 până la 4K60, plus conversie descendentă. Un nod bypass este integrat în fiecare flux pentru ambele ieșiri 12G-SDI și HDMI 2.0 pentru comparații rapide de intrare/ieșire. Șase fluxuri de procesare a imaginii sunt disponibile: AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs și ACES.

Procesorul 3D LUT primar cu 22 de puncte utilizează interpolarea tetraedrică pentru cea mai mare precizie a conversiei culorilor. Acest procesor este o cerință pentru fluxurile de lucru HDR și este foarte util în scopuri de calibrare. Când este setat la dinamic, 3D LUT este complet controlabil prin software terț. Procesorul suportă o gamă largă de tipuri de fișiere, inclusiv .CLF și .CTF.

Cu patru 1D LUT-uri, vă puteți gestiona cu ușurință fluxul de procesare a culorilor pentru cea mai bună imagine posibilă. Aceste LUT-uri sunt denumite "shaper LUTs", care înconjoară 3D LUT-ul. Mapează valori semnificative perceptiv pentru a utiliza mai mult din setul de date de transformare 3D LUT. În fluxul AJA Color, 1D LUT-urile pot fi setate ca corectoare de culoare RBG pentru corectarea culorii unei surse între procesarea 3D LUT.

Suprapuneți metadatele selectate și datele utilizatorului pe video pentru utilizare live, capturare sau încorporare în fișierul .tiff pentru utilizare ulterioară, sau pur și simplu transferați metadatele ANC către următorul SDI sau aplicație utilizând API-ul ColorBox prin Ethernet. Amintiți rapid setările exacte ale camerei, configurația fluxului și alți parametri care au creat imaginea. Textul personalizat de utilizator poate suprapune orice informație pe o imagine care trebuie transmisă pentru revizuire, dacă camera nu o poate furniza.

ColorBox suportă video LogC4 (WVO) de la camerele ARRI ALEXA 35. Aceasta este o codificare intermediară pentru ieșirile SDI ALEXA 35, concepută pentru a îmbunătăți calitatea imaginii monitorizării la transmiterea wireless. LUT-ul de decodare ARRI WVO corespunzător este încorporat în opțiunile fluxurilor AJA Color, Colorfront și ACES.

Opțiuni Licențiabile

ColorBox oferă o serie de modalități de a vă îmbunătăți în continuare fluxurile de lucru cu transformări SDR/HDR WCG de la dezvoltatori și emitenți terți cheie. Plata doar pentru ceea ce aveți nevoie face ColorBox foarte rentabil.

Licență Opțională 5120 lei - Colorfront Pipeline Options - Modul TV și modul Live de la Colorfront sunt acum disponibile atât în FS-HDR, cât și ca opțiune licențiabilă în ColorBox. Modul TV este un motor intuitiv de procesare a culorilor destinat fluxurilor de lucru de broadcast care conține transformări SDR, HLG și PQ încorporate.

Când este licențiat, modul TV oferă operatorilor acces la noi instrumente de Luminozitate, Highlight, Super Highlight și Colorfulness care permit un control mai mare asupra elementelor critice în conversiile de culoare. Cu acest set extins de instrumente, obțineți corecții controlate în limitele algoritmului de procesare perceptivă Colorfront, care va menține culoarea, nuanța și saturația percepute fără artefacte de clipping puternice. Modul TV include, de asemenea, conversii Sony S-Log3 ca parte a upgrade-ului de licență, care s-au dovedit avantajoase în aplicațiile de producție live moderne.

Aceeași licență permite, de asemenea, modul Colorfront Live, care include mai multe formate Log de cameră dincolo de modul TV, cum ar fi noul ARRI LogC4, precum și noul mod SDR to Dolby Vision Preview cu controale simplificate pentru highlight-uri și contrast.

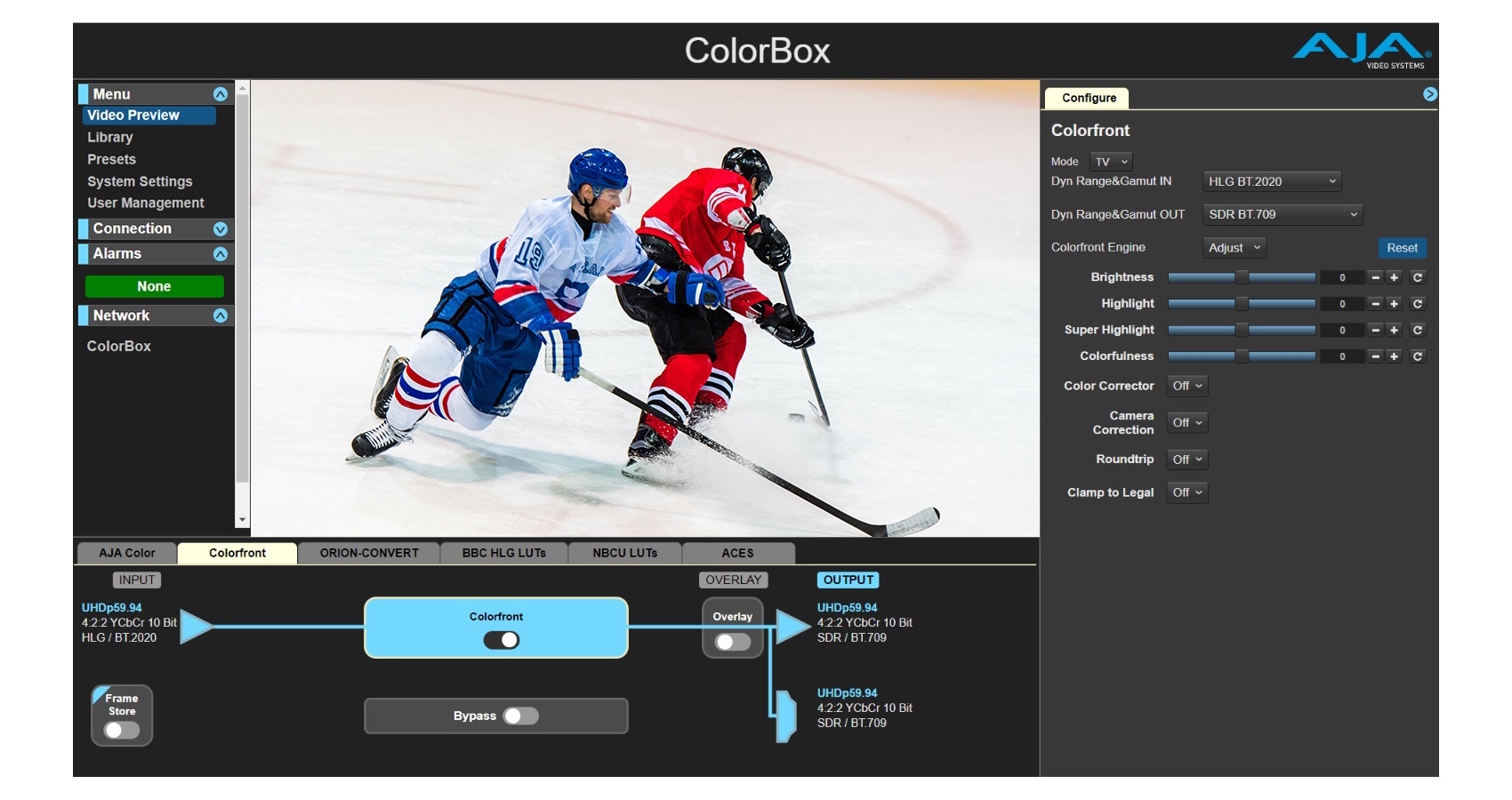

Colorfront Engine TV MODE - Modul TV este orientat spre fluxurile de lucru de broadcast sau fluxurile de lucru standard de producție cu conversii simple de culoare referențiate la afișaj. Este similar cu modul Live al Motorului Colorfront, dar cu un set simplificat de controale de corecție a culorii.

• Transformări SDR, HLG, PQ și Sony S-Log3
• Gestionarea highlight-urilor și a atenuării cu Luminozitate, Highlight și Super Highlight
• Control al Colorfulness pentru gestionarea Efectului Hunt
• Setare Roundtrip pentru a asigura o potrivire tehnică în timpul unui proces round-trip
• Ajustarea controalelor de culoare RGB și Master pentru: Lift, Gamma și Gain
• Ajustarea pentru corecția camerei cu Expunere, Temperatură Culoare și Tint
• Modul TV poate fi alegerea potrivită pentru dvs. dacă lucrați în producții de televiziune live sau în orice producții standard care nu necesită conversii log de cameră dincolo de Sony S-Log3, preferați controale de culoare în stil video (de exemplu, Lift/Gamma/Gain) și un set simplificat de controale de procesare a culorii.

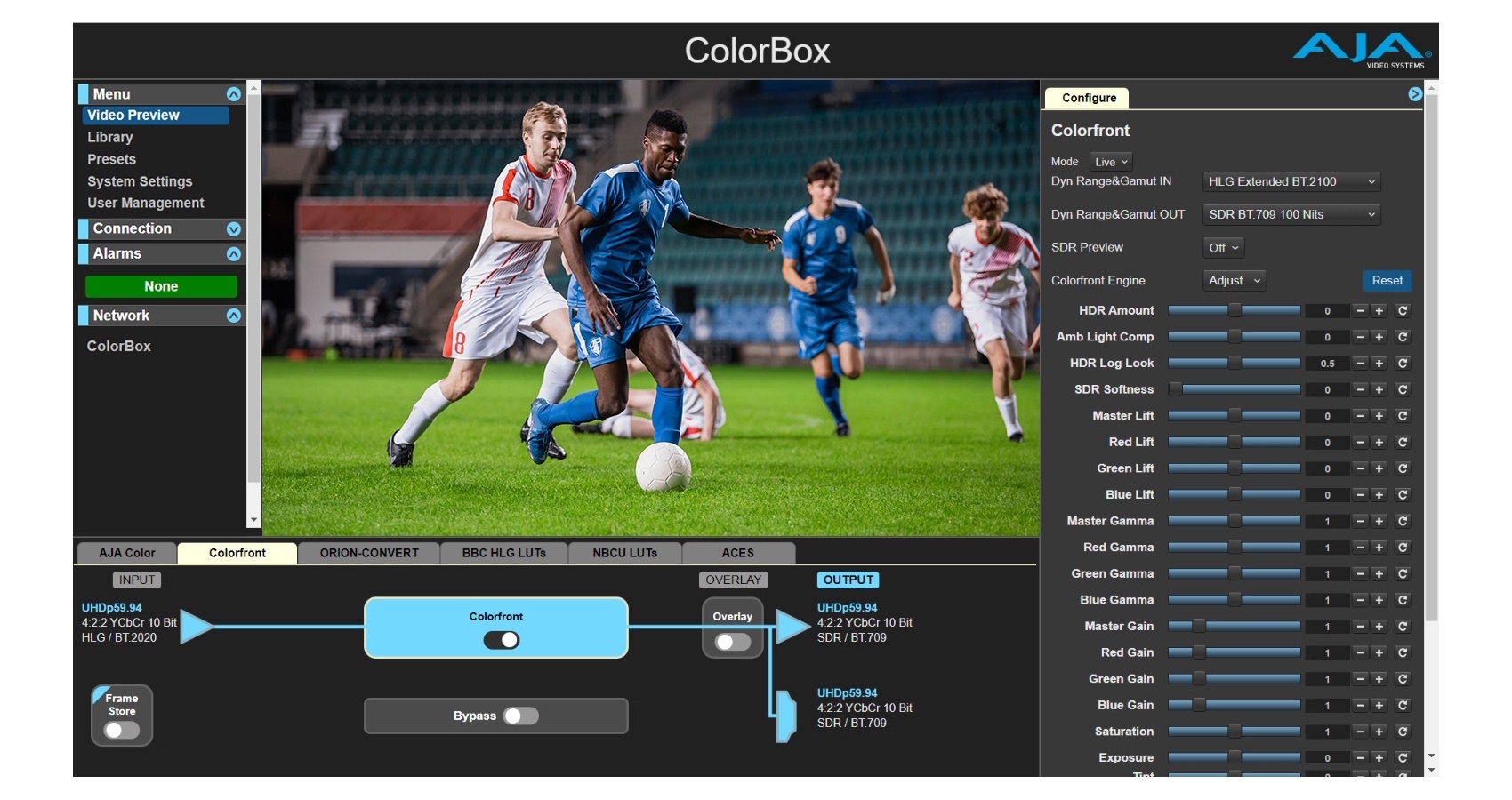

Colorfront Engine Live TV MODE - Modul Live este proiectat în primul rând pentru fluxuri de lucru în stil broadcast, suportând o varietate de formate de spațiu de culoare, inclusiv log-ul camerei.

• Transformări SDR, HLG, PQ și Sony, ARRI, RED, Panasonic și Canon
• HDR Log Look, SDR Softness, HDR Amount, Ambient Light Compensation, P3 Clamp
• Ajustarea controalelor de culoare RGB și Master pentru: Lift, Gamma și Gain
• Ajustarea pentru corecția camerei cu Expunere, Temperatură Culoare și Tint
• Previzualizare SDR
• Modul Live poate fi alegerea potrivită pentru dvs. dacă lucrați în fluxuri de lucru de broadcast sau fluxuri de lucru standard de producție care necesită conversii log de cameră și preferați controale de culoare în stil video (de exemplu, Lift/Gamma/Gain).

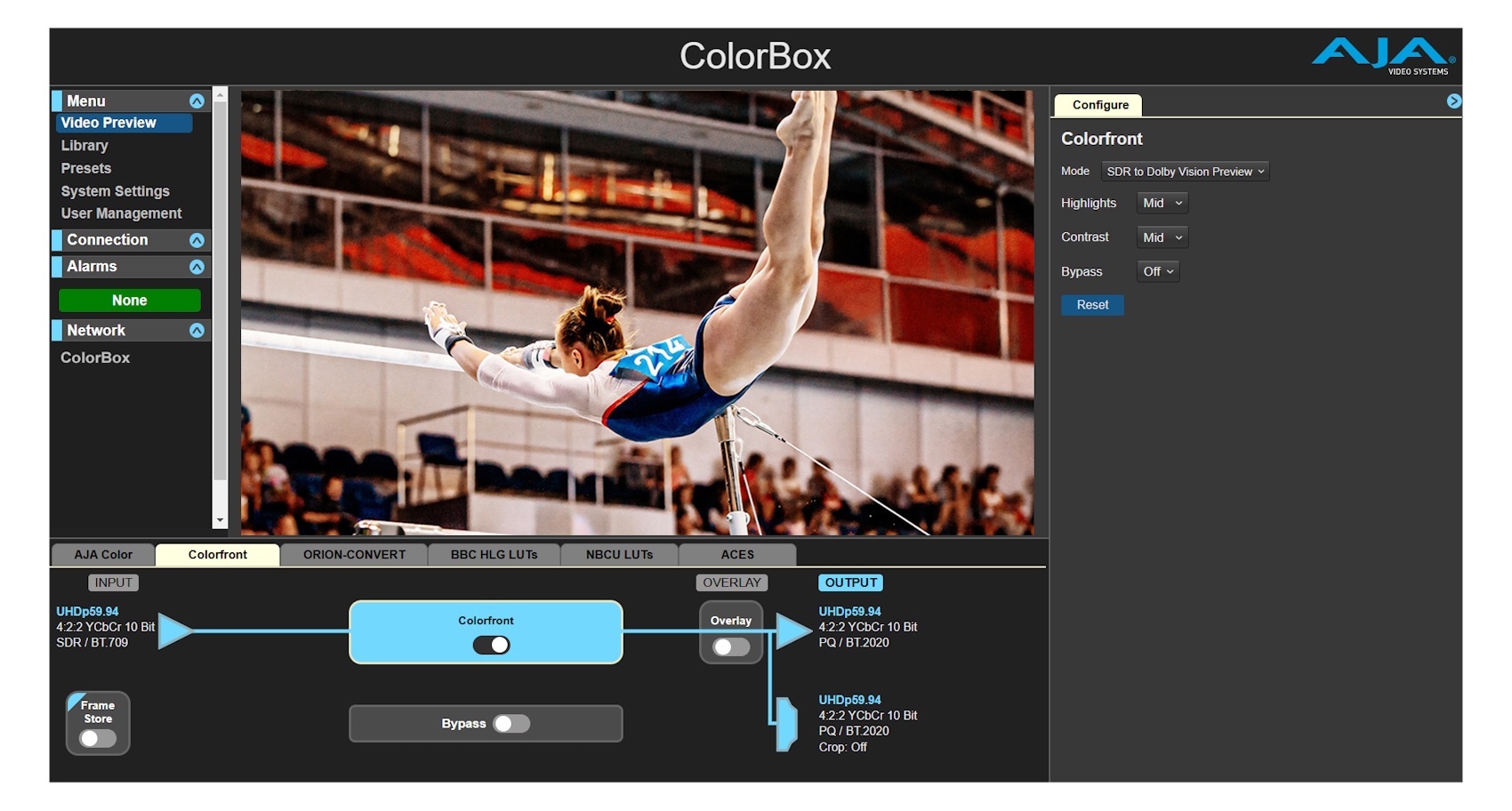

Colorfront SDR la Dolby Vision Preview MODE - Modul de previzualizare SDR la Dolby Vision oferă un set controlat de opțiuni de conversie SDR la Dolby Vision HDR. Parametrii de conversie se potrivesc cu precizie cu transformările de culoare și controalele din nodul SDR2DolbyVision al Transkoder, cu controale simplificate pentru highlight-uri și contrast. Deși instrumentul este utilizat în primul rând pentru previzualizare, poate fi aplicat și ca o conversie SDR la HDR pentru a produce o ieșire HDR potrivită perceptiv.

• Ajustări pentru Highlight-uri și Contrast
• Se potrivește cu precizie cu nodul SDR2DolbyVision al Colorfront Transkoder
• Nu generează metadate Dolby Vision
• Modul de previzualizare SDR la Dolby Vision este potrivit în special pentru conversiile SDR la HDR care implică un flux de lucru Dolby Vision ulterior. Acest mod oferă un set simplu de controale personalizabile pentru a regla fin cantitățile de highlight și contrast pentru o imagine HDR optimă upmap-ată. Setările de highlight și contrast SDR la HDR pot fi reproduse în post-producție, fie pentru previzualizare într-o suită de editare/culori echipată cu un AJA ColorBox, fie pentru producerea de livrabile finale cu metadate Dolby Vision corespunzătoare în Colorfront Transkoder.

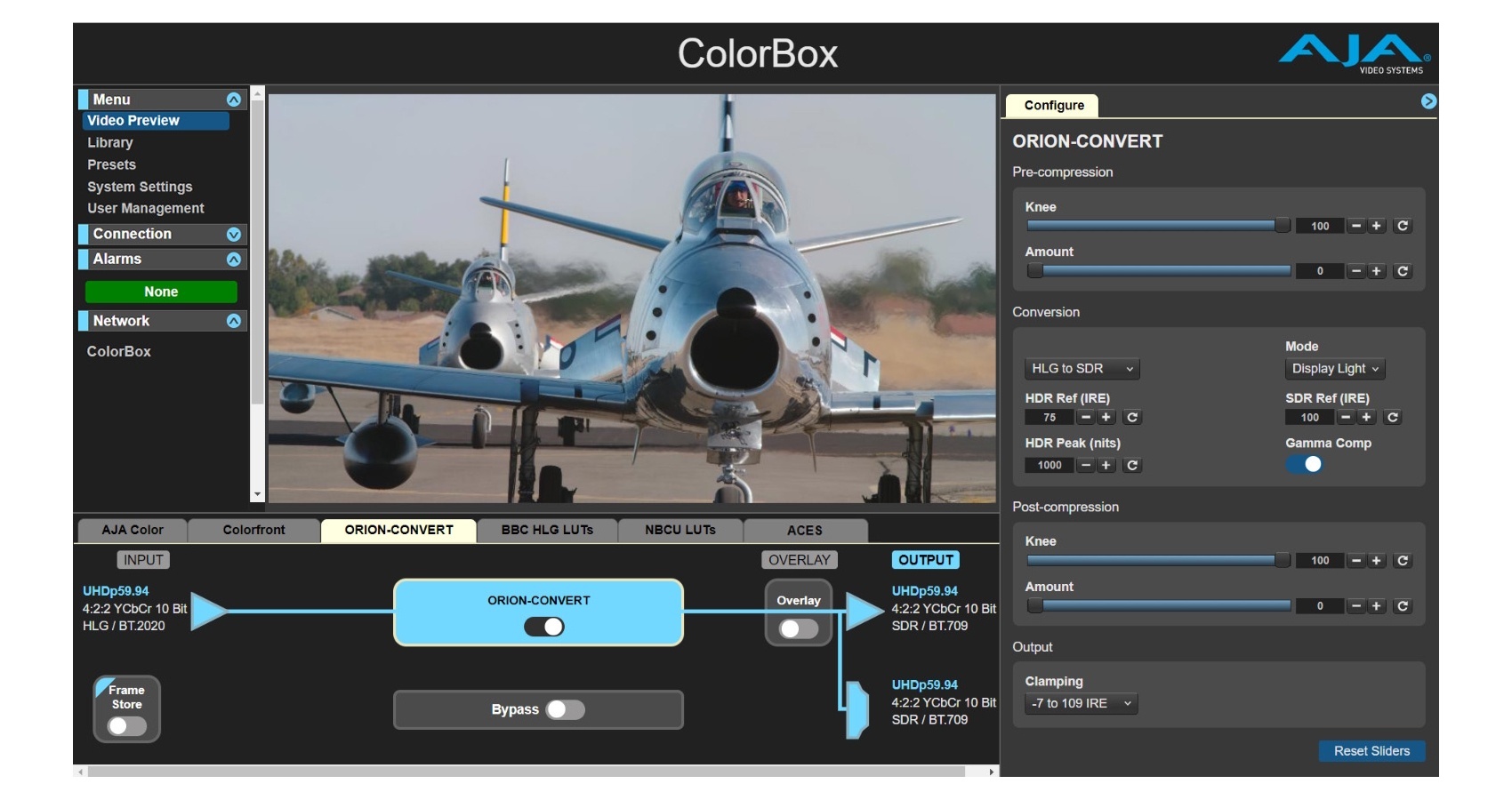

Licență Opțională 3650 lei - ORION-CONVERT Pipeline -  ORION-CONVERT aduce puterea științei culorilor Cromorama la conversia bazată pe hardware în timp real. Aceeași știință a culorilor este responsabilă pentru fluxurile de lucru de broadcast HDR-SDR bazate pe LUT-uri NBCU, nominalizate la Emmy și câștigătoare a Premiului Special IBC 2021, precum și pentru UEFA Euro 2020, Jocurile Olimpice de la Tokyo 2020, Cupa Arabă FIFA 2021, Jocurile Olimpice de Iarnă de la Beijing 2022 și Cupa Mondială FIFA 2022 Qatar, printre altele.

ORION-CONVERT oferă instrumentele necesare pentru ca radiodifuzorii să creeze și să livreze conținutul HDR și SDR pe care consumatorii îl așteaptă dintr-un singur flux de lucru master HDR, oferind controale critice necesare pentru a configura conversia potrivită pentru producția dvs. Prin posibilitatea de a seta punctele de ancorare de referință HDR și SDR într-o conversie HDR la SDR, puteți viza o ieșire de program SDR care se potrivește nevoilor de afișare SDR ale pieței dvs. Puteți viza 200 niți SDR, rezultând o imagine mult mai reprezentativă pentru operatorul de cameră și o imagine HDR mai vibrantă pentru spectatorul de acasă, sau puteți viza o potrivire perceptivă la 100 niți SDR. De asemenea, într-o conversie HDR la SDR, genunchiul unic în 2 etape oferă o compresie pre-conversie numai în HDR și o compresie post-conversie numai în SDR, oferind un control foarte eficient al gestionării atenuării. Noua funcție de Compensare Gamma aplică OOTF opțional (așa cum este descris în secțiunea 5.1 din ITU-R BT.2408-5) pentru a compensa modificarea subiectivă a aspectului între SDR și HDR, asigurând compatibilitatea între diferitele filosofii de conversie a culorilor.

Acesta este un upgrade licențiabil și include:

• Conversii utilizând matematică în virgulă mobilă pentru rezultate de precizie superioară
• Transformări SDR, HLG și PQ
• Moduri Scene-light și Display-light
• Ajustare genunchi în 2 etape pentru compresie sau extindere pre și post-conversie
• Controlul cantității de compresie în conversiile HDR la SDR
• Controlul cantității de extindere în conversiile SDR la HDR
• Puncte de ancorare de referință SDR și HDR configurabile
• HDR Peak Nit setează gamma sistemului pentru conversiile luminii afișajului
• Setarea Compensării Gamma pentru a compensa modificarea subiectivă a aspectului între SDR și HDR
• Configurare ușoară a round-tripping-ului perfect la nivel de pixel
• Opțiuni de fixare (Clamping options)
• Nod bypass complet pentru 12G-SDI și HDMI
• Suport pentru ITU BT.2408, Practici Operaționale în Producția de Televiziune HDR
• Setările pot fi replicate cu ușurință utilizând capacitățile de import și export ale presetărilor ColorBox.

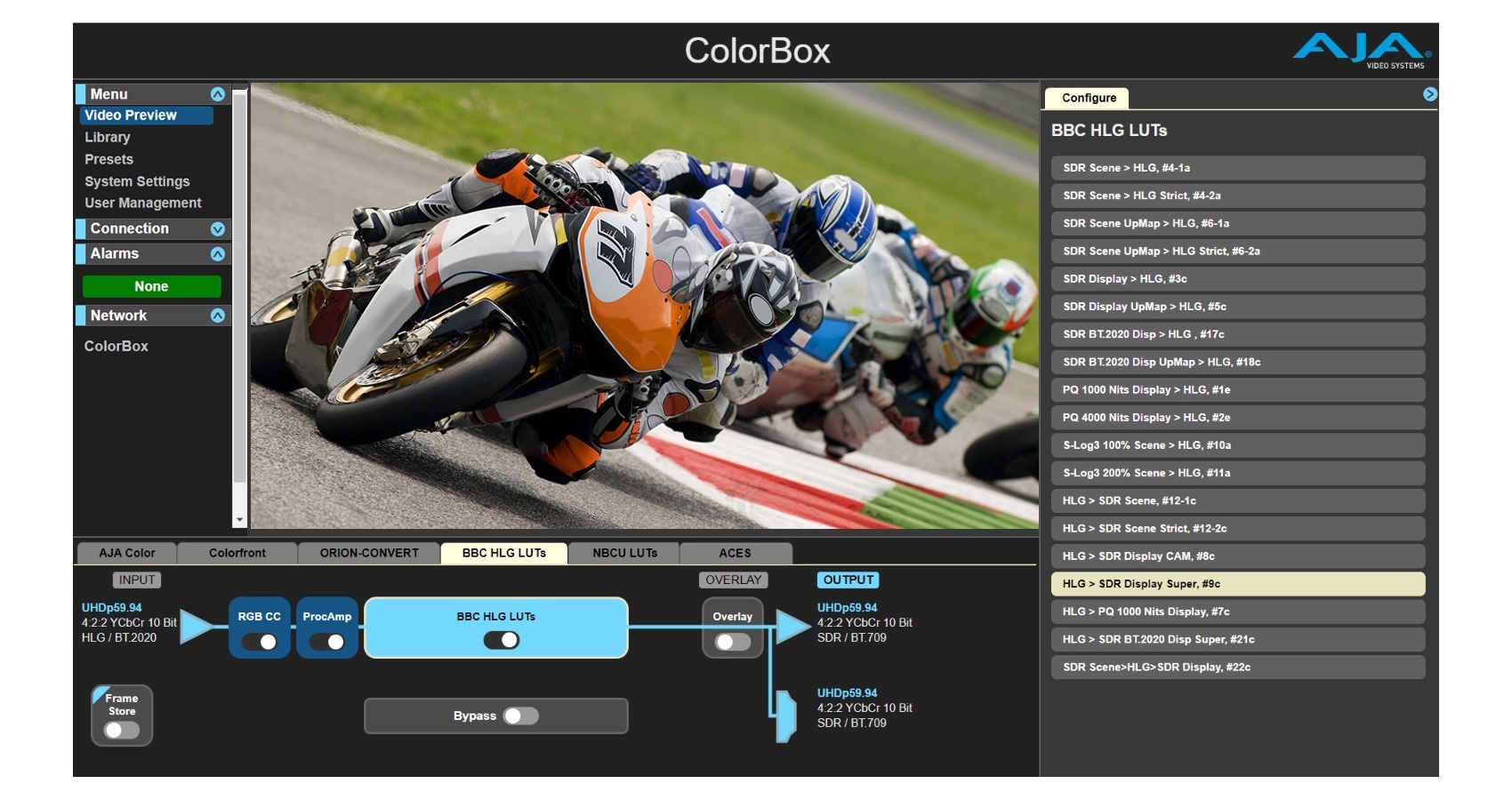

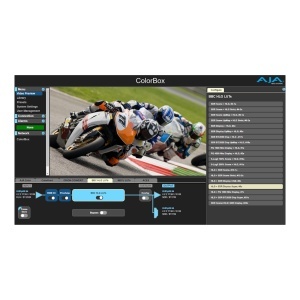

Licență Opțională 760 lei - BBC HLG LUT Pipeline - Fluxul BBC HLG LUT-uri oferă funcționalități suplimentare care adaugă opțiuni de conversie HDR dovedite în teren, în special pentru radiodifuzorii care caută criterii specifice de conversie. Acest mod oferă un corector de culoare RGB și un Proc Amp pentru a corecta semnalul înainte de conversie.

Aceasta este o opțiune licențiabilă și include v1.7 BBC HLG LUTs:

• SDR, PQ și S-Log3 la HLG
• HLG la SDR și PQ
• Conversii Scene-light și Display-light
• Utilizează interpolare 3D LUT Tetraedrică cu 33 de puncte
• Proc Amp și Corector de Culoare
• Nod bypass complet pentru 12G-SDI și HDMI 2.0
• Suport pentru maparea matematică a gamei dinamice HLG HDR conform ITU BT.2408

Conversii BBC HLG LUT:

• SDR Scene Referred (SR) la HLG
• SDR Scene Referred (SR) la HLG Strict
• SDR Scene Referred (SR) UpMap la HLG
• SDR Scene Referred (SR) UpMap la HLG Strict
• SDR Display Referred (DR) la HLG
• SDR Display Referred (DR) UpMap la HLG
• SDR BT.2020 Display Referred (DR) la HLG
• SDR BT.2020 Display Referred (SR) UpMap la HLG
• PQ 1000 Niți Display Referred (DR) la HLG
• PQ 4000 Niți Display Referred (DR) la HLG
• S-Log3 100% Scene Referred (SR) la HLG
• S-Log3 200% Scene Referred (SR Live) la HLG
• HLG la SDR Scene Referred (SR)
• HLG la SDR Scene Referred (SR) Strict
• HLG la SDR Display Referred (DR) Color Appearance Model (CAM)
• HLG la SDR Display Referred (DR) Super White
• HLG la PQ 1000 Niți Display Referred (DR)
• HLG la SDR BT.2020 Display Referred (DR) Super White
• SDR Scene Referred (SR) la HLG la SDR Display Referred (DR)
• Setările pot fi replicate cu ușurință utilizând capacitățile de import și export ale presetărilor ColorBox.

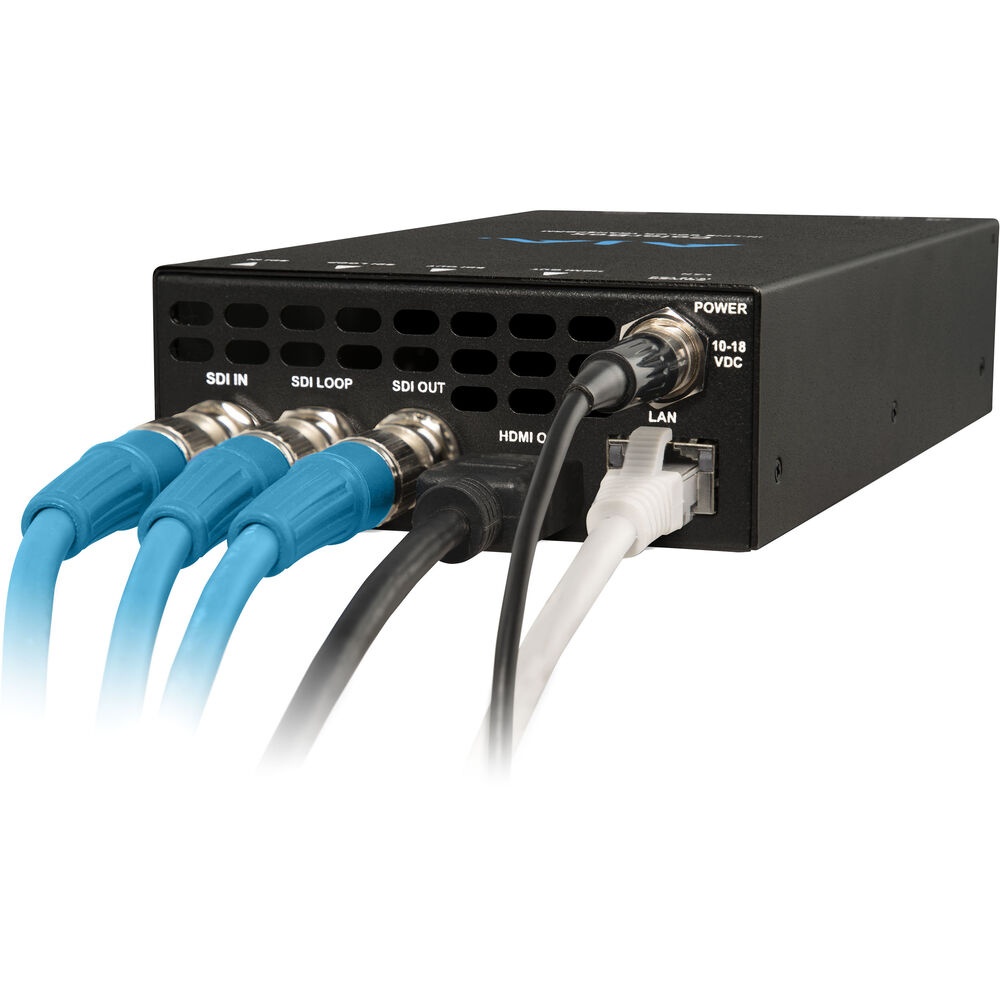

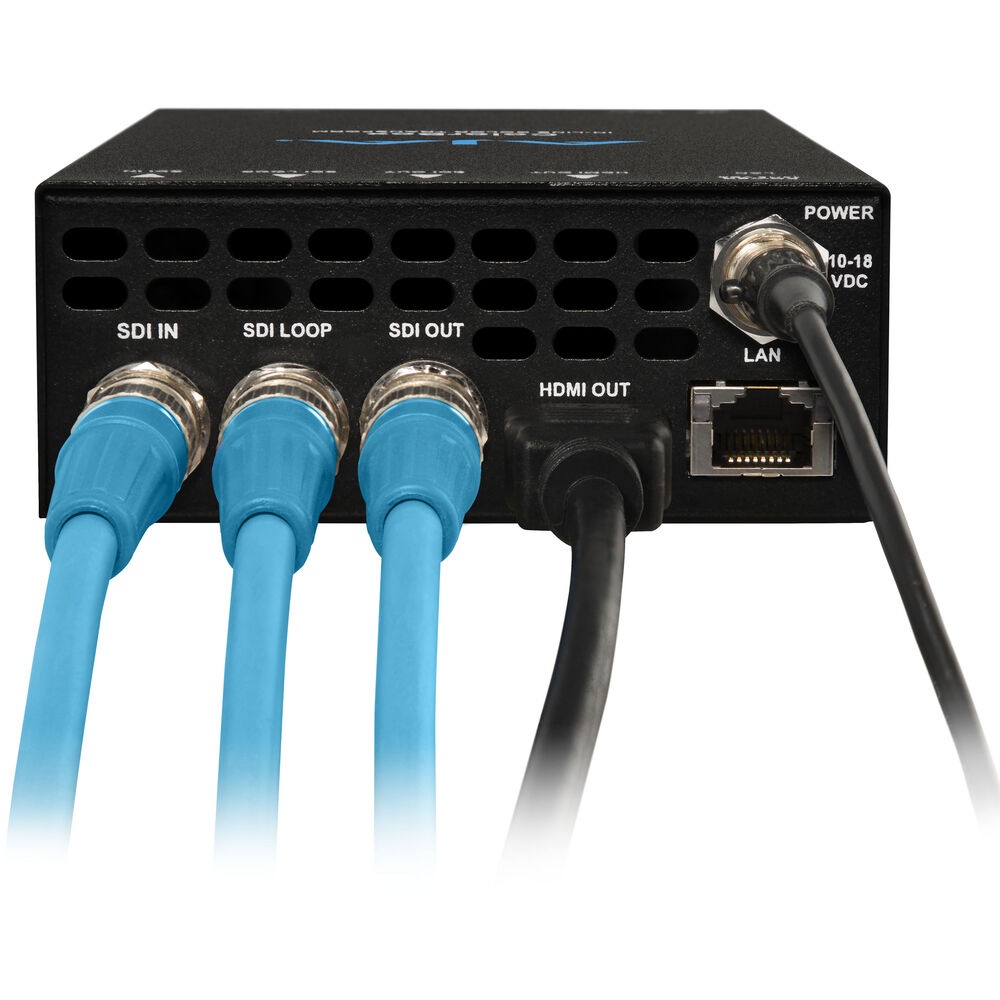

Specificatii tehnice:

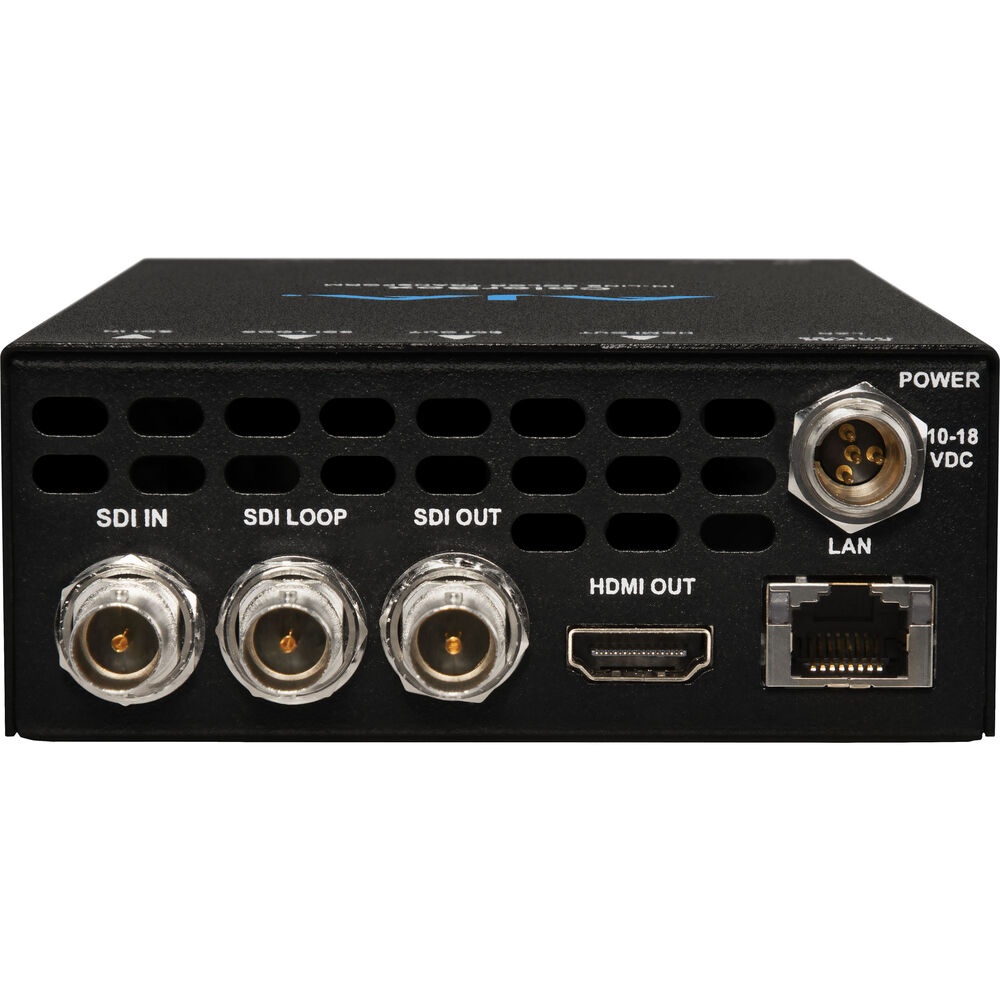

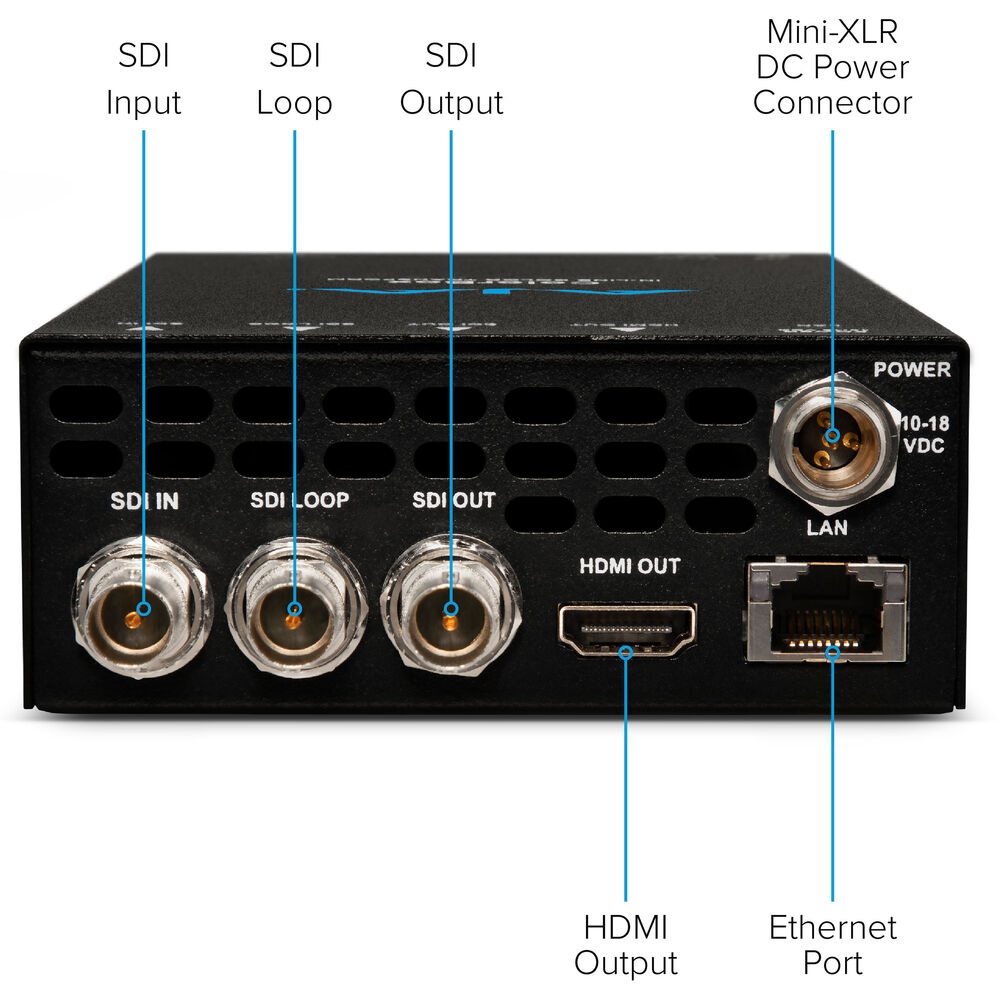

• Video Intrări: 1x BNC 12G-SDI
• Video Ieșiri: 2x BNC 12G-SDI, 1x HDMI 2.0 Type A
• Formate Video Suportate (SDI): DCI 4K60, UHD 4K60, 3G-SDI, 1.5G-SDI, HD, SD
• Formate Video Suportate (HDMI): UHD 4K, 2K, 1920x1080
• Eșantionare Culoare: YCC 4:4:4/4:2:2, RGB 4:4:4 10/12-Bit (SDI); YCC 4:2:2, RGB 4:4:4 8/10/12-Bit (HDMI)
• Latență: < 0.5 Linie
• Interfață Rețea: 1x RJ45 10/100/1000 Ethernet
• Interfață USB: 1x Mini-USB
• Alimentare: 1x 4-Pin Mini-XLR, 10 la 12 VDC (adaptor AC 100-240VAC, 60W inclus)
• Dimensiuni: 191.6 x 104.1 x 42.1 mm
• Greutate: 0.5 kg

Conținutul pachetului:

• 1 x Convertor Culoare AJA ColorBox HDR/SDR
• 1 x Adaptor de alimentare AC
