AJA KONA 5, placa de captura 12G-SDI HFR 8K

Descriere

AJA KONA 5, placa de captura 12G-SDI HFR 8K

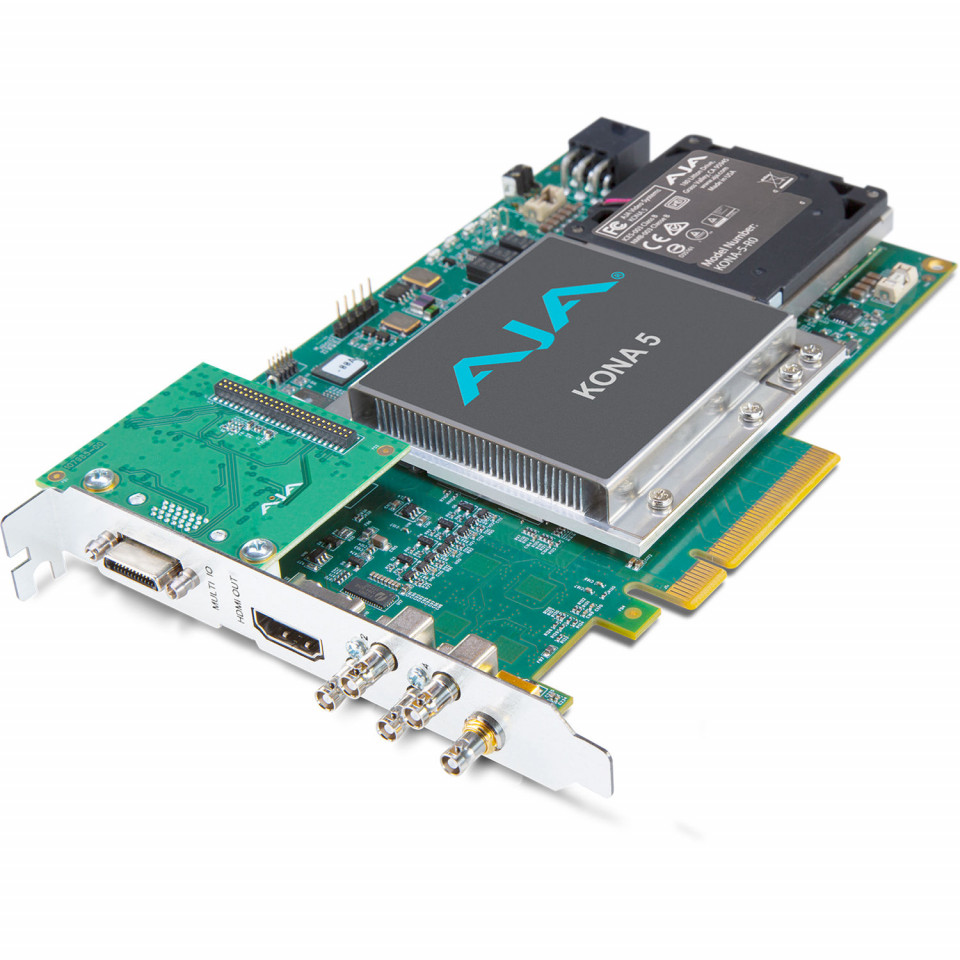

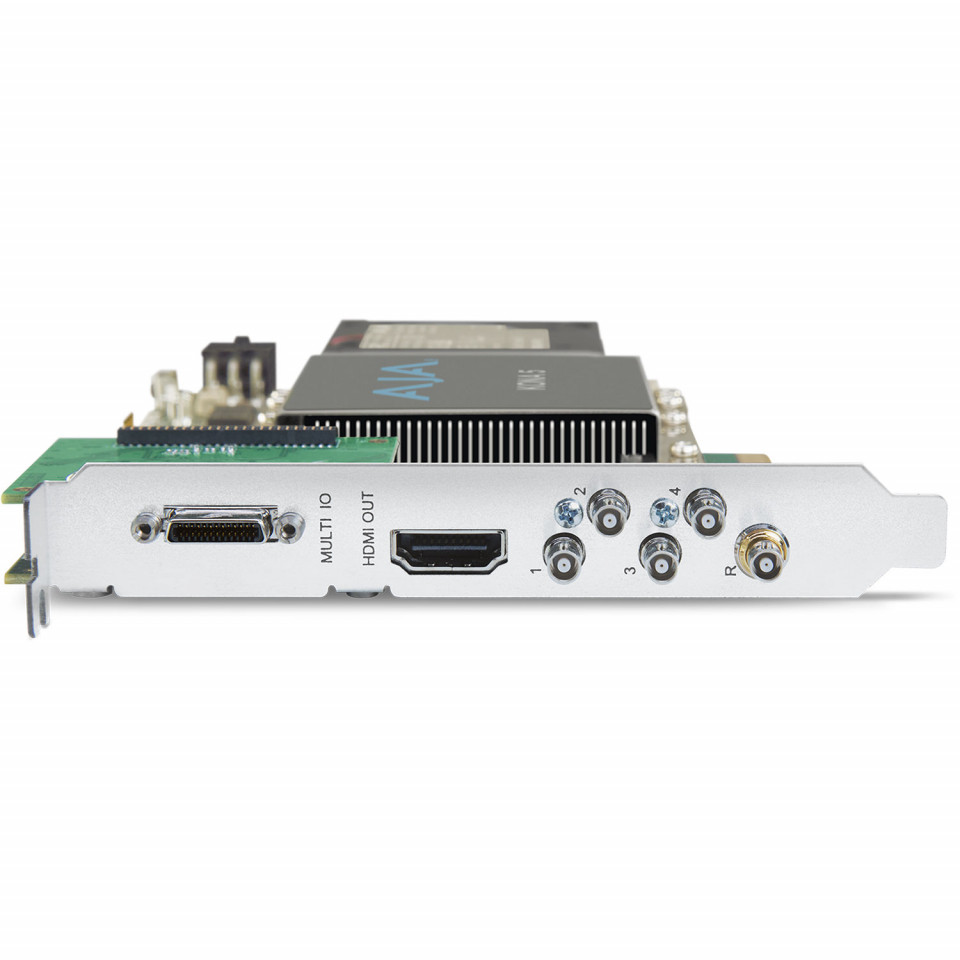

AJA KONA 5 este o placă I/O PCIe 3.0 cu 8 canale, proiectată pentru fluxurile de lucru exigente de editare video și audio. Dispune de patru conectori HD-BNC 12G-SDI bidirecționali 12G-SDI. De asemenea, dispune de o ieșire HDMI 2.0 pentru monitorizare și include un cablu breakout pentru intrare/ieșire audio AES, intrare/ieșire timecode LTC și control RS-422.

Conectorii SDI bidirecționali permit captura și monitorizarea simultană. Cu o capacitate de 12G, conectorii asigură, de asemenea, mai puține puncte de defecțiune, oferind în același timp compatibilitate retroactivă 6G/3G/1,5G. KONA 5 are, de asemenea, un keyer downstream hardware încorporat care permite suprapunerea cu ușurință a graficii și imaginilor pe materialul video de intrare în timp real.

Caracteristici cheie:

• Până la 8K, UHD 8K, UHD 4K, DCI 4K, UHD 4K, 2K/HD/SD, cu viteze de înregistrare de până la 50/60 fps
• Suportă fluxuri de lucru RGB 4:4:4:4 și YCbCr 4:2:2:2
• Intrare și ieșire DCI/UHD 4K și 2K/Dual Link/HD/SD pe 10 biți
• Suport pentru culori pe 12 biți (în funcție de aplicație)
• Ieșire HDMI 2.0 (DCI/UHD 4K HFR 4:2:2 pe 10 biți)
• Suport HDR10 - Metadate HDR Infoframe, în conformitate cu HDMI 2.0a/CTA-861.3 Suport HHLG (Hybrid Log Gamma)
• 8 canale AES/EBU, 8 canale HDMI încorporat și 16 canale SDI digital audio I/O încorporat pe 16 canale
• Intrare de referință de pe card (analogic black burst sau tri-level)

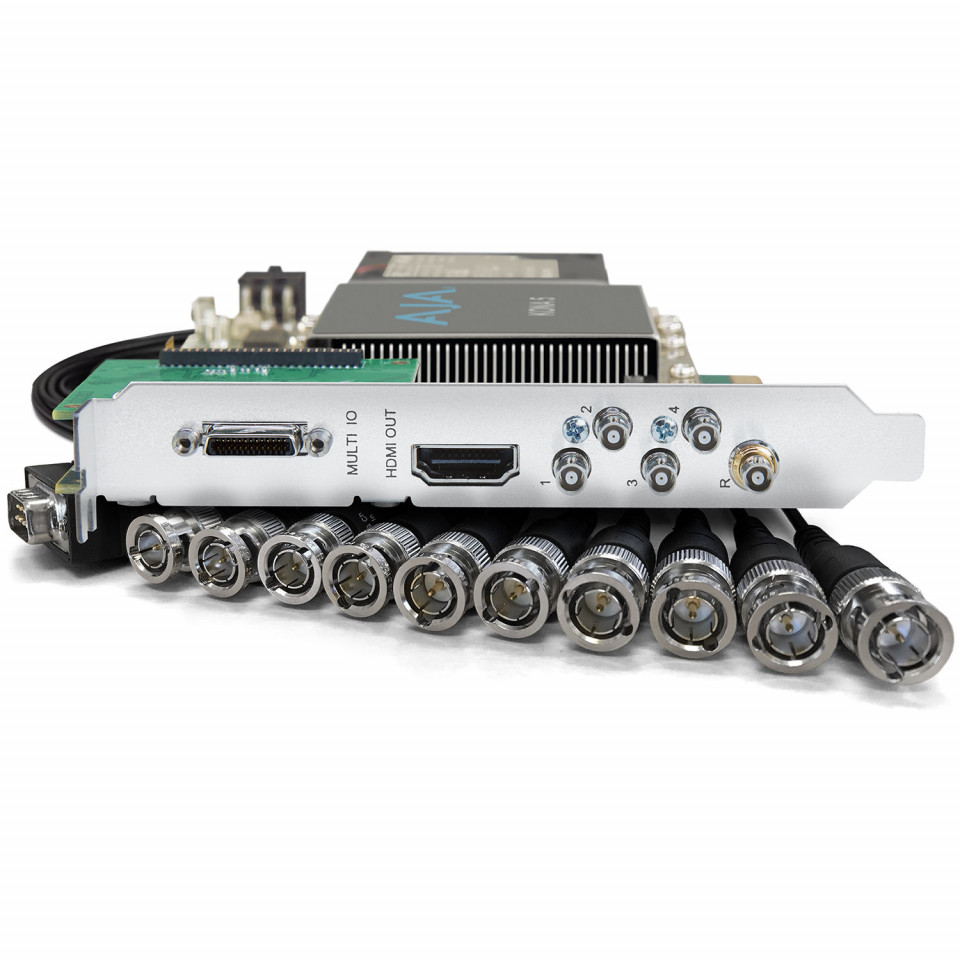

• Extindeți conectivitatea externă cu ajutorul cablului breakout inclus
• Suport RS-422 pe conector cu 9 pini


Formate video:

• (8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048 x 1080PsF 23.98, 24, 25
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 625i 50
• (SD) 525i 59.94


Intrari video digitale:

• 12G-SDI, SMPTE-2082, 12-bit*, 10-bit
• 6G-SDI, SMPTE-2081, 10-bit
• 3G-SDI, SMPTE 425
  • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
• 1.5G-SDI, SMPTE 292M
  • Single Link HD-SDI YCbCr 4:2:2 10-bit
  • Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
• 270 Mbps SDI, SMPTE 259M-C
  • YCbCr 4:2:2 10-bit, 8-bit

*Suportul pentru adâncimea biților depinde de aplicație. Verificați compatibilitatea cu producătorul software-ului dumneavoastră.
Notă: Conectorii KONA 5 SDI sunt de tip HD BNC

Iesiri video digitale:

• 12G-SDI*, SMPTE-2082, 12-bit*, 10-bit
• 6G-SDI*, SMPTE-2081, 10-bit
• 3G-SDI, SMPTE 425
  • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
• 1.5G-SDI, SMPTE 292M
  • Single Link HD-SDI YCbCr 4:2:2 10-bit
  • Dual Link RGB 4:4:4 12-bit*, Dual Link YCbCr 4:2:2 10-bit
• 270 Mbps SDI, SMPTE 259M-C
  • YCbCr 4:2:2 10-bit, 8-bit
• HDMI v2.0
  • 30/36-bits/pixel, RGB or YUV, 6 Gbps per color component
  • 4K, UltraHD, 2K, HD, and SD with HFR support up to 60p (4:2:2), 10-bit

HDR:

• SDI: semnalizare VPID pentru caracteristicile de transfer SDR/HDR, colorimetrie și luminanță
• HDMI: Suport HDR10 - metadate HDR Infoframe, compatibil cu HDMI 2.0a/CTA-861.3
• HDMI: Suport HLG - compatibil cu HDMI 2.0b/CTA-861-G


Notă: Suportul HDR depinde de aplicație. Verificați compatibilitatea cu producătorul software-ului dumneavoastră.

SDI I/O:

• Conexiunile SDI sunt bidirecționale
• 2K/HD, captura și monitorizarea sunt simultane
• 4K/UltraHD cu 12G-SDI, captura și monitorizarea sunt simultane.
• 4K/UltraHD cu 3G-SDI, toate cele patru conexiuni trebuie să fie utilizate fie pentru intrare, fie pentru ieșire.
• 8K/UltraHD2 cu 12G-SDI, conexiunile trebuie să fie utilizate fie pentru intrare, fie pentru ieșire.


Notă: Când conexiunile sunt configurate pentru 12G-SDI sau 6G-SDI, sunt acceptate numai formatele UltraHD/4K/UltraHD2/8K.

Intrări audio digitale:

• Audio încorporat SDI pe 16 canale, 24 și 16 biți SDI, frecvență de eșantionare de 48 kHz, sincronă
• Audio AES/EBU pe 8 canale, 16 și 24 de biți, frecvență de eșantionare de 48 kHz, sincronă sau nesincronă, conversie internă a frecvenței de eșantionare (prin intermediul a 4x BNC pe cablul de interconectare)

Iesiri audio digitale:

• Audio încorporat SDI pe 16 canale, 24 biți SDI, frecvență de eșantionare de 48 kHz, sincronă
• Audio încorporat HDMI pe 8 canale, 24 biți, frecvență de eșantionare de 48 kHz, sincronă
• Audio AES/EBU pe 8 canale, 16 și 24 de biți, frecvență de eșantionare de 48 kHz, sincron sau nesincron, conversie internă a frecvenței de eșantionare (prin 4x BNC pe cablul de interconectare)

Zgomot: <50dBA (ponderat A la 1m în aer liber)
Dimensiuni (l x d x h): 19,05 x 175,26 x 127 mm
Greutate:

• Card PCIe: 0,3 kg
• Cabluri (toate combinate): 0,6 kg

Putere

• 28 W, 35 W maxim prin intermediul alimentatorului ATX.
• Conector de alimentare ATX intern PC (Molex p/n 45559-0002)


Notă: Spre deosebire de alte plăci KONA, KONA 5 utilizează alimentarea PCIe de la un conector ATX cu 6 pini, mai degrabă decât de la slotul PCIe.
