AJA OG-3G-AMD, Modul openGear 3G-SDI, 8 Canale AES Embedder/Disembedder, Hot Swappable

Descriere

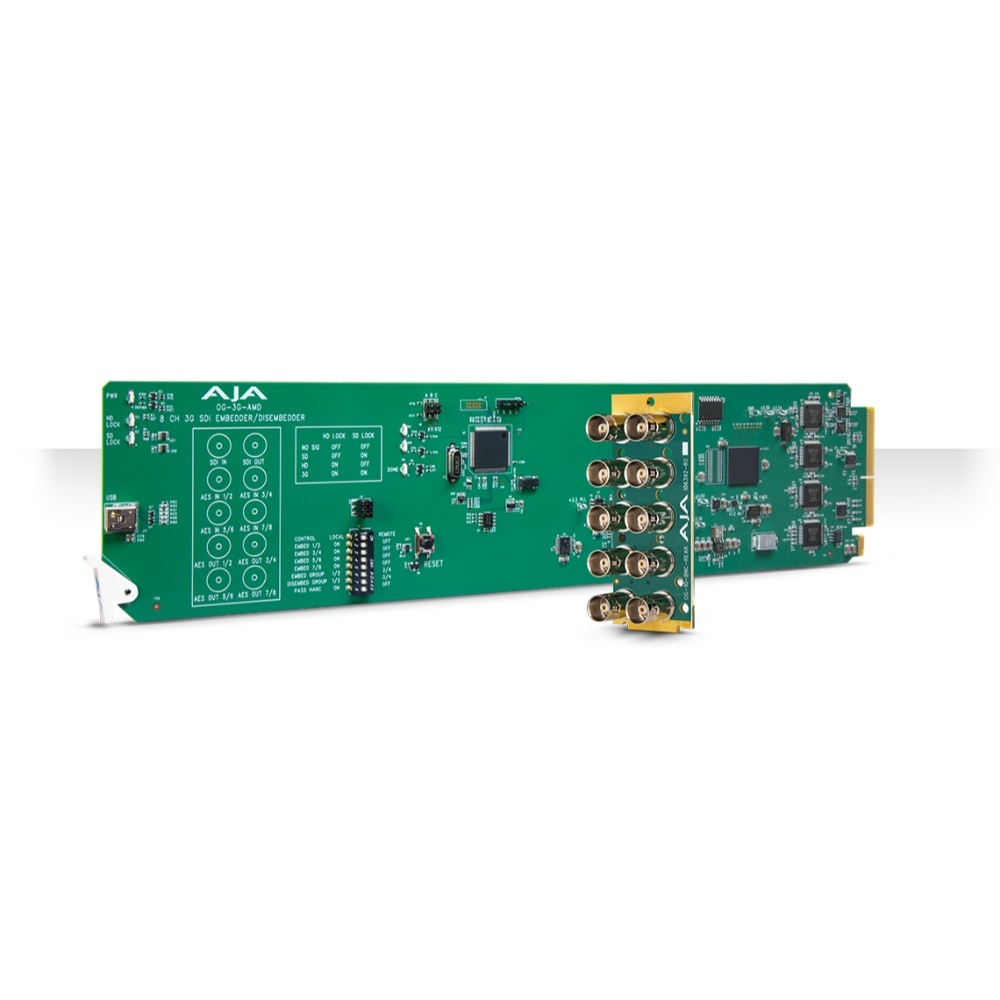

Placă openGear AJA OG-3G-AMD 3G-SDI | 8 Canale AES Embedder/Disembedder, Hot Swappable

• Card Embedder/Disembedder audio AES pe 8 canale, 24-Bit, compatibil cu standardul openGear (ocupă 2 sloturi).
• Suportă semnal video 3G-SDI (Level A sau B) de intrare și ieșire, până la 1080p 60 și 2K.
• 4 intrări AESid BNC (8 canale) și 4 ieșiri AESid BNC (8 canale).
• Sample Rate Conversion (SRC) automat la 48 kHz pentru intrările audio.
• Permite trecerea (Pass), eliminarea (Remove) sau suprascrierea (Override) audio-ului încorporat existent.
• Controlabil prin software-ul DashBoard (Windows, macOS, Linux) sau DIP Switch.

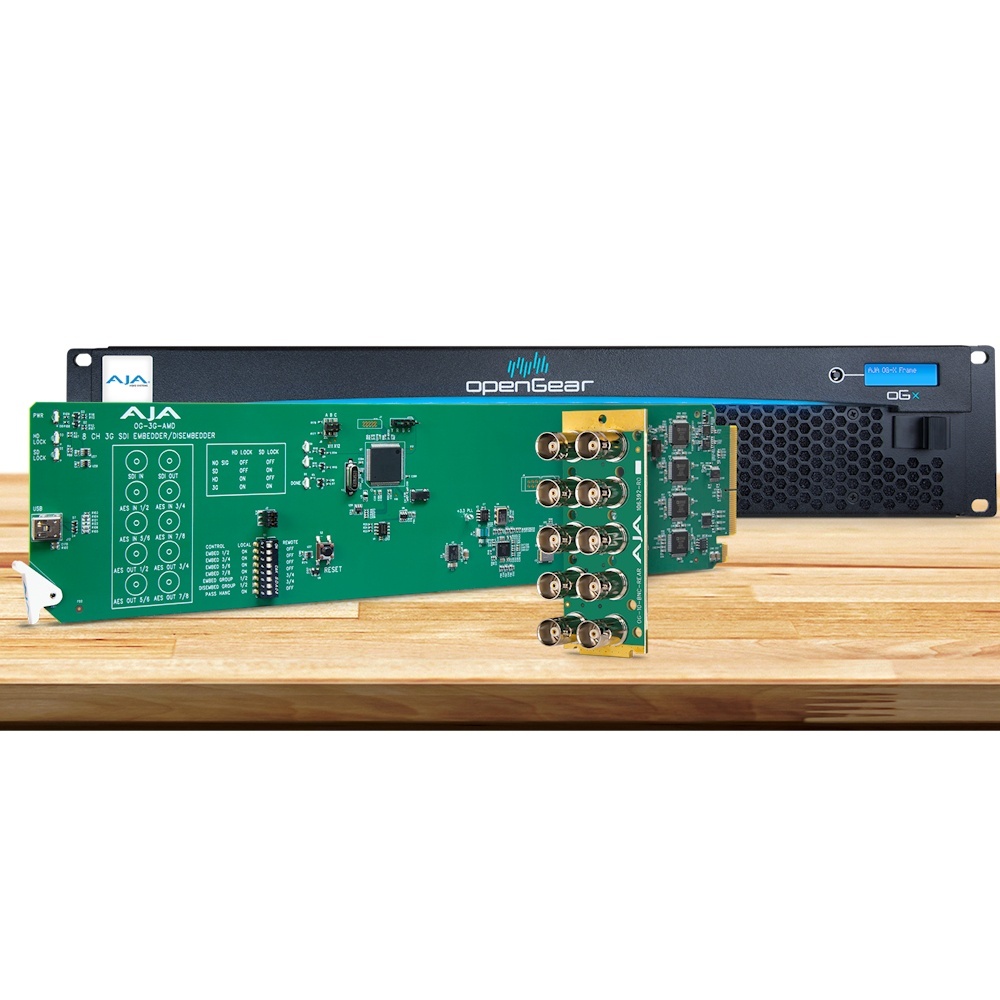

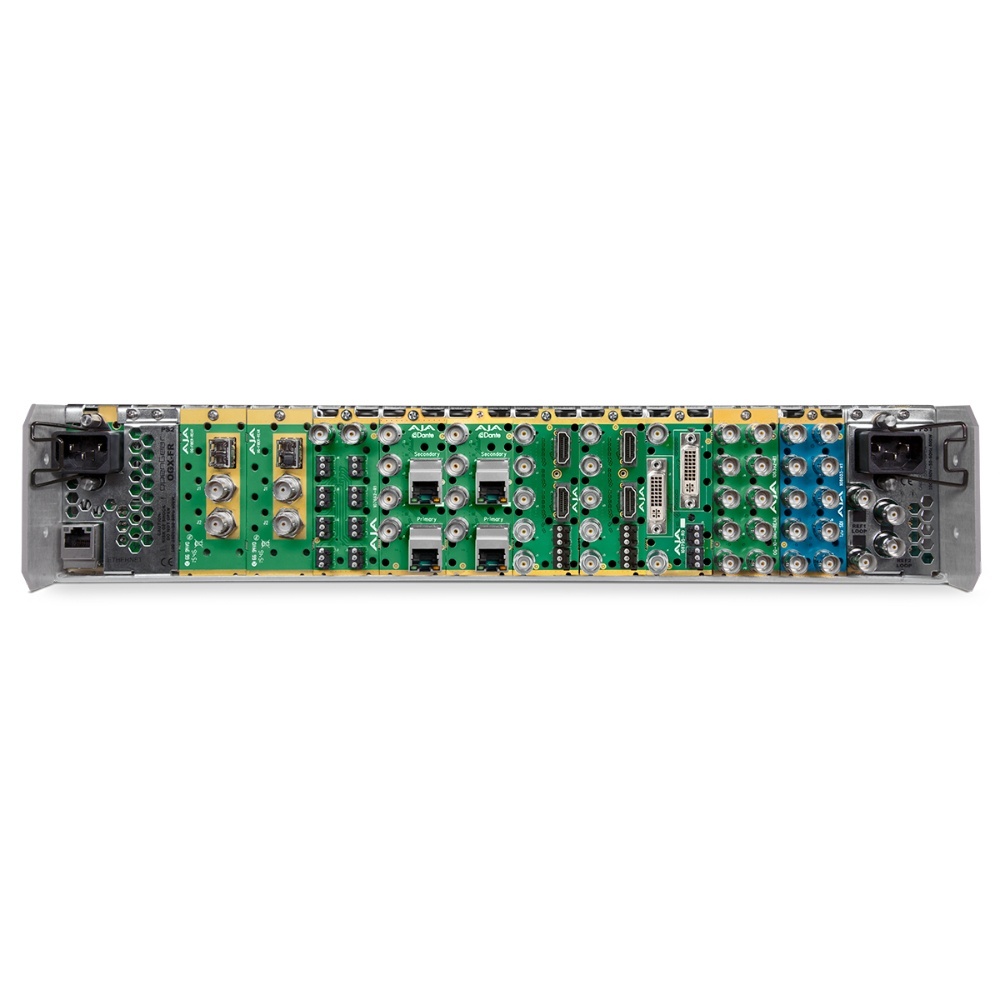

• Suportă Hot Swappable și este compatibil cu ramele openGear OG-X-FR, OG-3-FR și DFR-8321

Placa AJA OG-3G-AMD openGear este o soluție de ultimă generație, compatibilă cu standardul openGear, care funcționează ca un embedder/disembedder audio AES pe 8 canale. Aceasta este proiectată pentru a lucra cu semnal video 3G-SDI de intrare și ieșire, suportând rezoluții de până la 1080p 60 și 2K.

Audio-ul AES este introdus pentru încorporare prin patru conectori BNC (pentru opt canale) și patru conectori BNC furnizează cele opt canale de audio AES Disembedded. Intrările audio sunt convertite la rata de eșantionare de 48 kHz (SRC - Sample Rate Conversion), sincron la intrarea video, iar cele patru ieșiri audio furnizează întotdeauna audio disembedded. Puteți alege să încorporați audio AES în semnalul video sau să treceți audio-ul încorporat original, cu o selecție a încorporării pe bază de pereche de canale.

Placa OG-3G-AMD se remarcă prin latența sa extrem de scăzută de 210 usec pe calea de de-embedare și suportul pentru formate video 3G-SDI, inclusiv 2K și HD la 60p. Controlul plăcii se face fie prin comutatorul DIP, fie prin software-ul DashBoard (disponibil pentru Windows, macOS sau Linux). Placa suportă audio pe 24 de biți și este proiectată pentru a fi compatibilă cu carcasele openGear, asigurând acces prin Ethernet pentru control și monitorizare la distanță.

Specificații tehnice

• Intrări Video: 1 x BNC, 3G-SDI
• Intrări Audio: 4 x BNC, AESid (8 canale)
• Ieșiri Video: 1 x BNC, 3G-SDI
• Ieșiri Audio: 4 x BNC, AESid (8 canale)
• Formate Video Suportate: 3 Gb SDI (Level A sau B), 1.5 Gb SDI, 270 Mb SDI. Include formate 2K și HD 1080p/i până la 60 fps.
• Adâncime Biți Audio: 24-Bit
• Latență Audio: Embed (SRC ON: 1500 usec; SRC OFF: 400 usec); De-Embed: 210 usec
• Consum de Energie: 5 W
• Temperatură de Operare: 0 până la 40°C (32 la 104°F)
• Dimensiune: openGear Standard Form Factor, necesită 2 sloturi
• Greutate: 0.23 kg

Conținutul cutiei

• Placă AJA openGear 3G-SDI 8-Channel 24-Bit AES Embedder/Disembedder Card

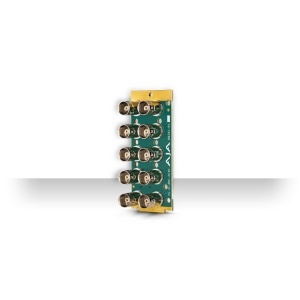

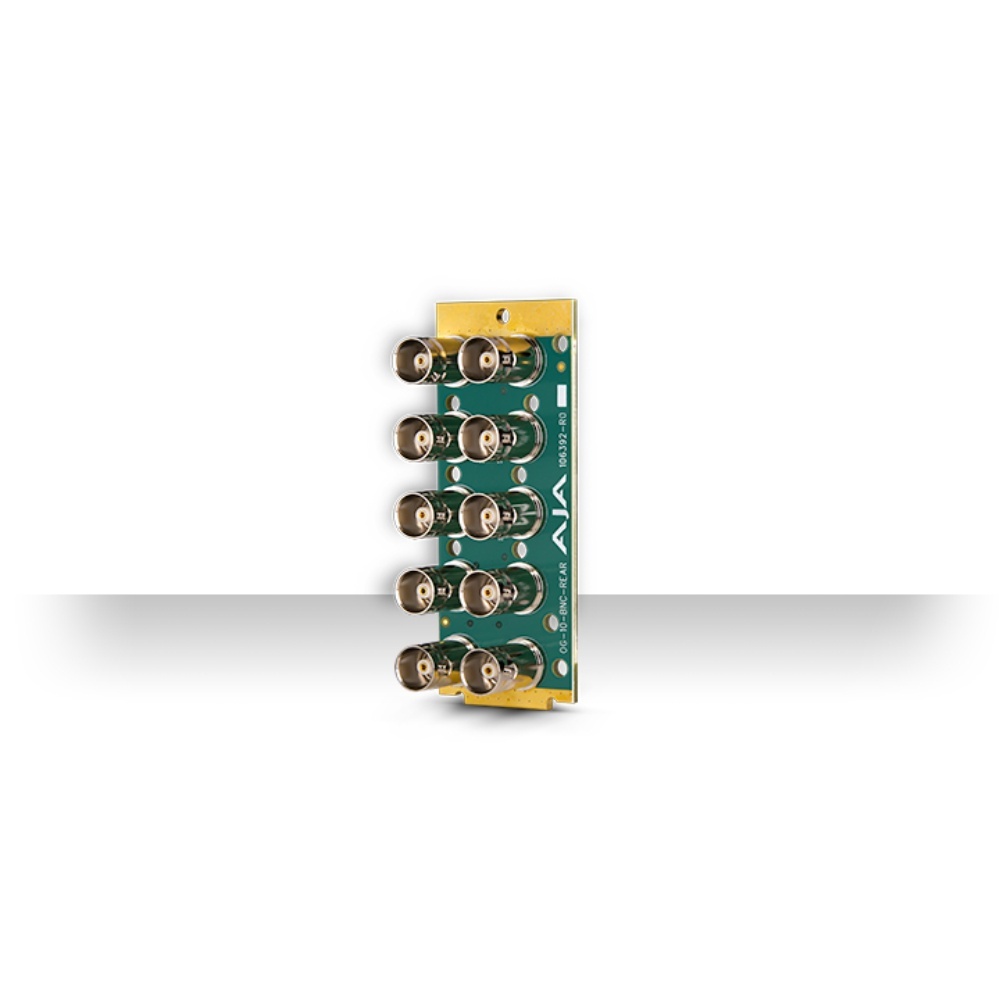

• 10 x BNC Connector Rear Card
