Blackmagic Design 2110 IP Converter 8x12G SFP convertor bidirecțional 8 canale SMPTE ST-2110 cu redundanță
Avantajele noastre
Descriere
Convertor video broadcast Blackmagic Design 2110 IP Converter 8x12G SFP
Sistem profesional în format 1RU conceput pentru a integra echipamentele broadcast 12G-SDI tradiționale în infrastructuri IP moderne bazate pe standardul SMPTE ST-2110. Dispune de 8 convertoare bidirecționale independente ce utilizează module SFP optice pentru transmisii pe distanțe lungi, panou de control cu LCD color și suport complet pentru rezoluții HD, Ultra HD și 4K DCI.
Concepte cheie
Gestionează simultan 8 intrări și 8 ieșiri independente 12G-SDI, realizând puntea perfectă între SDI legacy și rețelele IP de mare viteză.
Aliniat complet la normele ST-2110-20/21/30/40 pentru transmiterea separată și precisă a fluxurilor video uncompressed, audio și metadata.
Cele 8 porturi 10G Ethernet folosesc sloturi SFP, permițând utilizarea de module optice pentru distanțe mari sau module cupru standard standard.
Echipat cu două surse de alimentare AC pentru siguranță broadcast, suport software NMOS deschis și sincronizare PTP de înaltă precizie.
Caracteristici principale
Include 8 intrări video SDI și 8 ieșiri video SDI dedicate, plus o intrare principală de program (Main Program) și o ieșire Loop Out.
8 porturi SFP de 10Gb/s ce acceptă tehnologii până la 10G BASE-T, mapate unu-la-unu pentru intrările și ieșirile de semnal video SMPTE 2110 IP.
Sistemul detectează automat ratele de date de la 270Mb, 1.5G, 3G, 6G și până la 12G, acoperind semnale SD, HD, Ultra HD și 4K DCI.
Suportă 16 canale audio embedded pe intrările SDI, 16 canale pe ieșirea loop SDI și câte 16 canale pe fiecare flux video IP prin rețeaua 10G.
Pentru o siguranță deplină în regim non-stop, dispune de 2 surse interne independente 100-240V AC cu mufe de rețea de tip IEC C14.

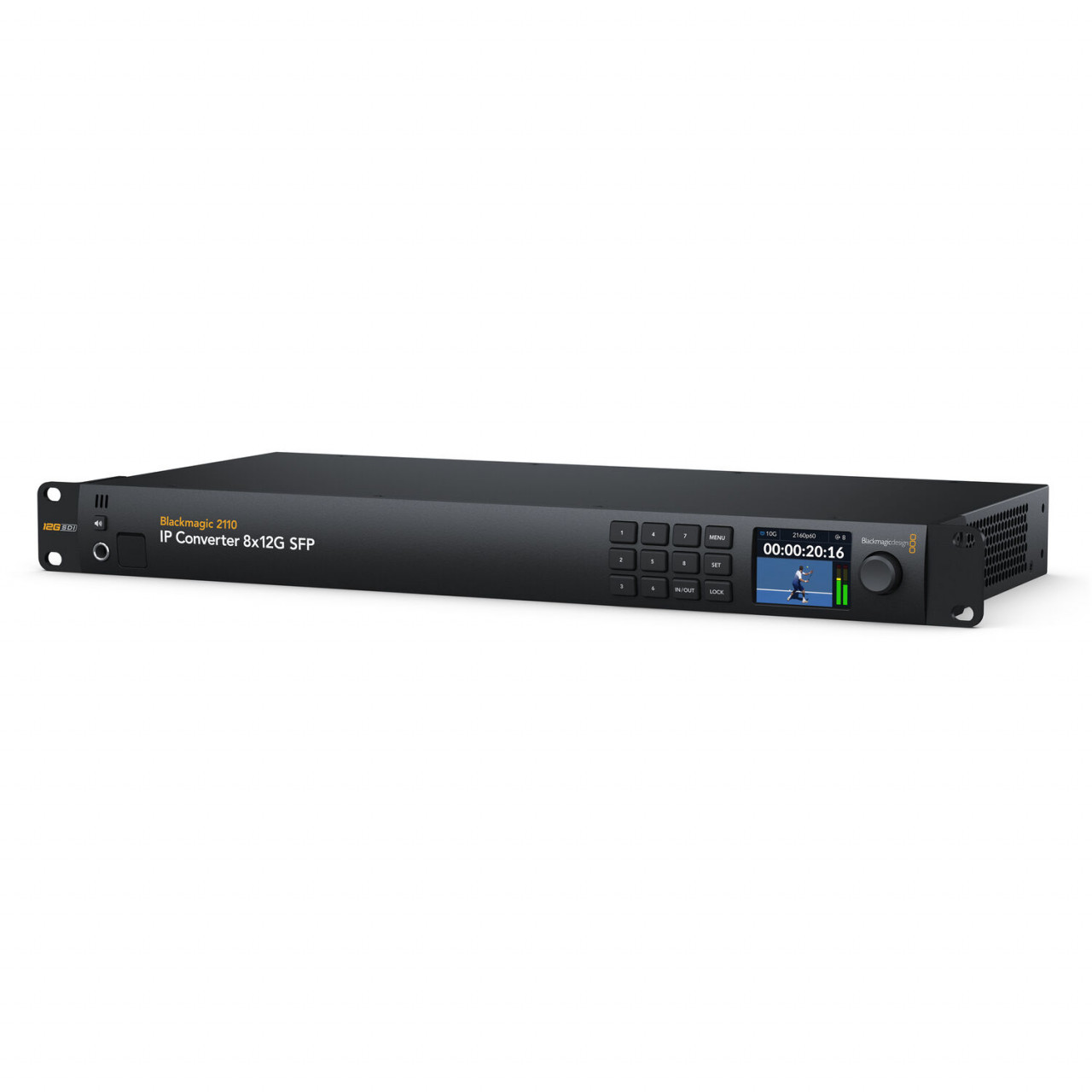

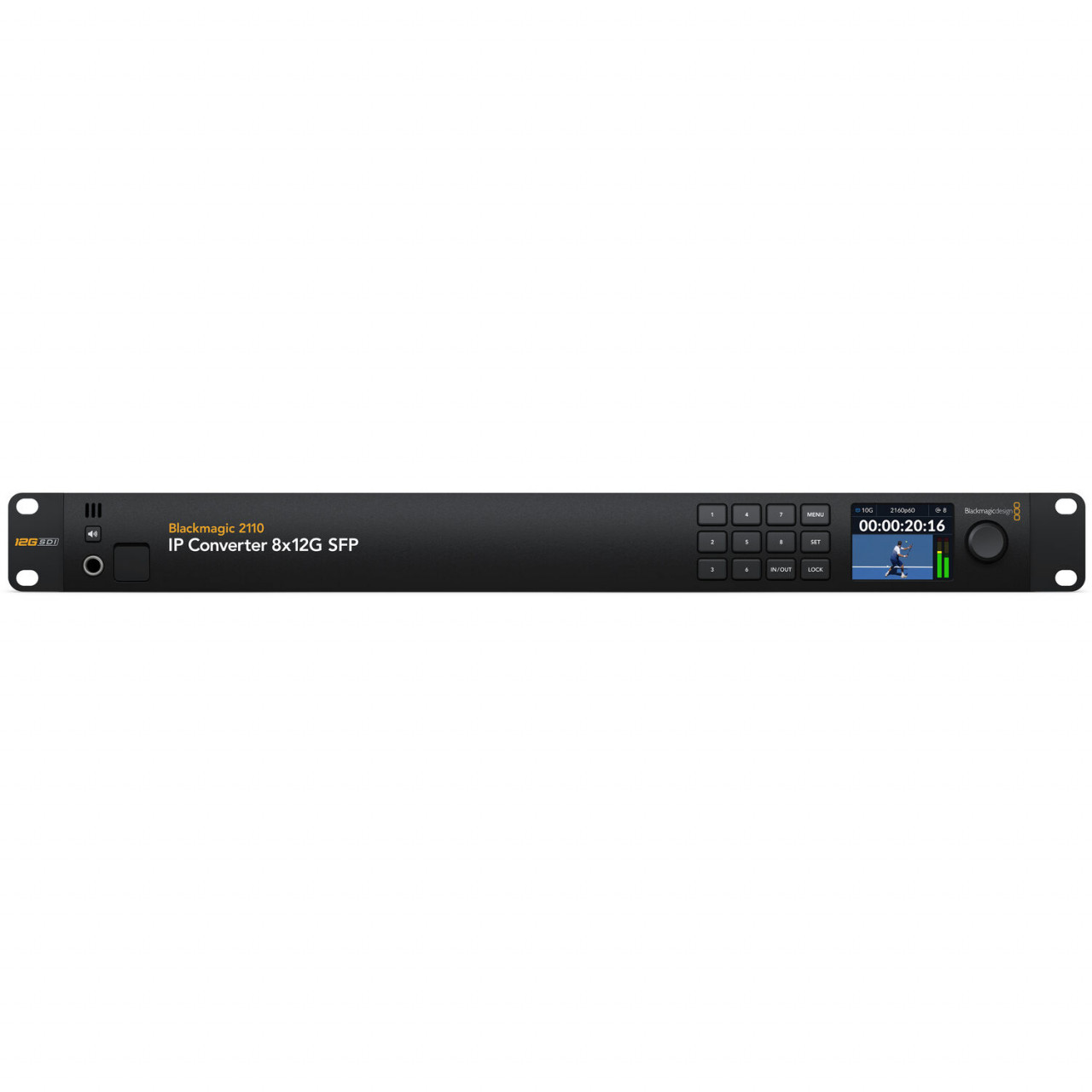

Interfață frontală intuitivă compusă din 12 butoane iluminate, un ecran LCD color cu diagonala de 2.2 inch și un controler rotativ (spin knob).
Integrează un difuzor pe panoul frontal cu switch ON/OFF dedicat și o mufă jack de 6.35 mm dedicată monitorizării directe prin căști.
Folosește algoritmul proprietar IP10 pentru conversia eficientă a semnalelor masive 12G-SDI în fluxuri video IP compatibile cu lățimea de bandă 10G.
Suportă standardul de sincronizare orară IEEE 1588-2008 (PTP v2) împreună cu profilele media dedicate ST 2059-1 și ST 2059-2.
Funcția activă de reclocking pe conexiunile SDI garantează stabilitatea semnalului digital, reducând jitter-ul și erorile de transmisie pe cabluri lungi.
Despre Blackmagic 2110 IP Converter 8x12G SFP
Soluția ideală pentru integrarea IP în broadcasting
Blackmagic 2110 IP Converter 8x12G SFP reprezintă puntea tehnică optimă pentru studiourile de televiziune și unitățile de producție care doresc să facă pasul către infrastructurile IP moderne, fără a renunța la investițiile masive în echipamente broadcast cu interfețe 12G-SDI. Dispozitivul rezolvă problema transmiterii semnalelor video de bandă largă pe distanțe mari prin intermediul rețelelor Ethernet. Datorită arhitecturii sale compacte de tip 1RU (1 unitate de rack), acesta poate fi instalat cu ușurință în care de emisie, studiouri mobile sau camere tehnice centrale, oferind o densitate remarcabilă de 8 canale complet independente de conversie bidirecțională simultană.
Conformitate strictă cu ecosistemul SMPTE ST-2110
Spre deosebire de sistemele IP punct-la-punct simpliste, acest convertor este dezvoltat în conformitate deplină cu standardele deschise ale suitei SMPTE ST-2110. Aceasta înseamnă că semnalele video uncompressed (ST 2110-20), shaping-ul de trafic (ST 2110-21), fluxurile audio PCM digitale (ST 2110-30) și datele auxiliare (ST 2110-40) sunt separate și rutate individual în rețea. Tehnologia permite gestionarea flexibilă a resurselor și interoperabilitatea deplină cu switch-uri de rețea Layer 3 de clasă data-center sau cu alte echipamente broadcast compatibile de la producători terți.
Management modern prin standarde NMOS deschise
Pentru a asigura o operare simplă și automatizată în rețele complexe, dispozitivul integrează specificațiile AMWA NMOS. Suportul pentru IS-04 permite descoperirea automată și înregistrarea tuturor fluxurilor media din rețea, în timp ce IS-05 asigură managementul conexiunilor în mod nativ. De asemenea, conformitatea cu profilele BCP-002-01 (Natural Grouping) și BCP-004-01 (Receiver Capabilities) ușurează configurarea prin intermediul controllerelor software software de management broadcast, permițând rutarea semnalelor la fel de ușor ca într-o matrice SDI tradițională.
Control local complet și monitorizare hardware în timp real
Un avantaj major al acestui convertor este independența sa față de aplicațiile software externe pentru configurarea de bază. Panoul frontal hardware le oferă operatorilor un ecran LCD color de 2.2 inch pe care pot fi urmărite semnalele video live, formatele de lucru și nivelurile audio. Selectorul rotativ și cele 12 butoane dedicate permit accesul instant în meniuri. Facilitățile suplimentare, precum difuzorul frontal integrat, portul de control USB-C și portul separat RJ-45 de 1Gb/s pentru rețeaua de management izolează fluxurile administrative de traficul media greu de pe cele opt conexiuni 10G Ethernet.
Aplicații și scenarii
Permite studiourilor de televiziune tradiționale să migreze treptat către rețele IP 2110, conectând camerele, mixerele și monitoarele SDI la switch-ul central IP.
Utilizând module SFP optice, convertorul poate trimite semnale video Ultra HD necompresate la distanțe mari în interiorul arenelor sportive sau între clădiri.
Formatul 1RU compact și consumul de 70 W maxim îl fac perfect pentru vehicule de producție, reducând considerabil greutatea cablurilor coaxiale groase.
Gestionează până la 8 fluxuri video concomitente cu o rezoluție de până la 2160p60, asigurând o latență minimă și o precizie impecabilă a culorilor 4:2:2.
Înlocuiește matricile clasice SDI fizice prin utilizarea rutării virtuale IP controlate prin NMOS, simplificând arhitectura de patch panel din regiile centrale.
Tehnicienii pot folosi difuzorul frontal și ecranul LCD color pentru a verifica rapid calitatea video/audio direct din camera serverelor, fără ecrane externe.
Glosar · Tehnologii
Standard industrial dezvoltat de Society of Motion Picture and Television Engineers ce definește transportul elementelor media (video, audio, metadata) ca fluxuri IP separate peste rețele Ethernet, oferind o flexibilitate mult superioară vechiului standard SDI multiplexat.
Interfață hardware compactă, hot-pluggable, utilizată în echipamentele de telecomunicații și rețele. Permite adaptarea portului Ethernet la diverse medii de transmisie, cum ar fi modulele optice Single-Mode sau Multi-Mode pentru distanțe mari sau modulele pe bază de cupru.
Un set de specificații deschise dezvoltate de AMWA pentru a permite descoperirea, înregistrarea și managementul conexiunilor dispozitivelor logice dintr-o rețea broadcast IP. IS-04 se ocupă de detecția automată în rețea, iar IS-05 controlează stabilirea conexiunilor.
Protocol de sincronizare definit de standardul IEEE 1588-2008, capabil să asigure o acuratețe a timpului la nivel de nanosecunde într-o rețea locală computerizată. În televiziunea IP, profilele ST 2059-1 și ST 2059-2 înlocuiesc vechiul semnal analogic de Genlock (Black Burst).
Specificații tehnice
| Conexiuni hardware | |
| Total SDI Inputs | 9 |
| SDI Video Inputs | 8 |
| SDI Main Program Inputs | 1 |
| Total SDI Outputs | 9 |
| SDI Video Outputs | 8 |
| SDI Main Program Outputs | 1 Loop Out. |
| SDI Rates | 270Mb, 1.5G, 3G, 6G, 12G. |
| SMPTE ST-2110 IP Video Inputs/Outputs | 8 x 10G Ethernet |
| Analog Audio Outputs | 1 x 6.35 mm headphone socket. |
| SDI Audio Inputs | 16 Ch embedded audio on SDI input. |
| SDI Audio Outputs | 16 Ch embedded audio on SDI loop output. |
| SMPTE ST 2110 IP Audio Inputs | 16 Ch embedded audio on ST-2110 IP video via 10G Ethernet. |
| SMPTE ST 2110 IP Audio Outputs | 16 Ch embedded audio on ST-2110 IP video via 10G Ethernet. |
| Multi Rate Support | Auto detection of SD, HD, Ultra HD and 4K. |
| Reclocking | Yes |

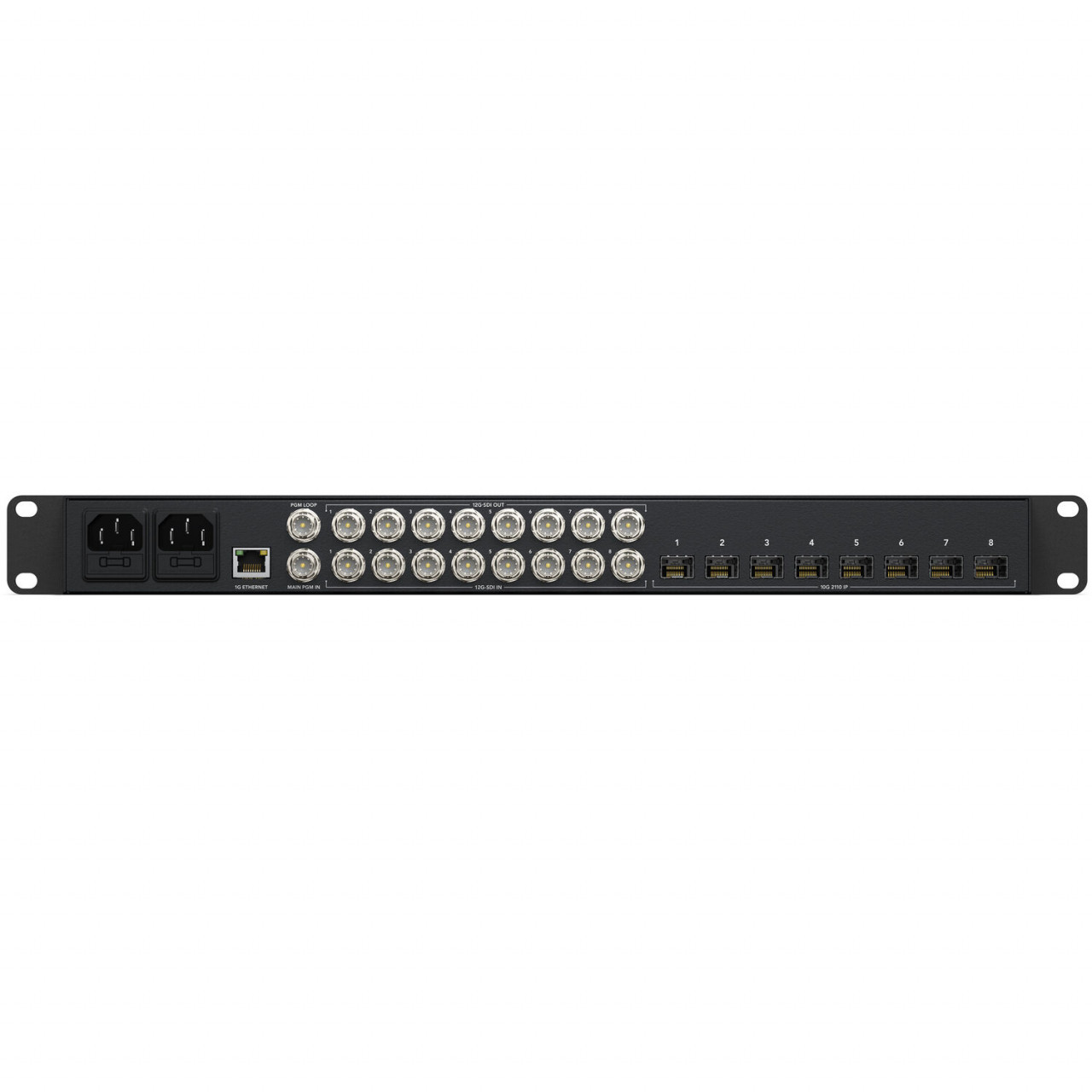

| Ethernet | 8 x 10Gb/s SFP sockets supporting up to 10G BASE-T for SMPTE 2110 IP video in and out. 1 x 1Gb/s RJ-45 connector supporting 10/100/1000 BASE-T for configuration and firmware updates. |
| Computer Interface | 1 x USB-C 3.0 for configuration and firmware updates. |
| Standarde Video SDI | |
| HD Video Standards | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standards | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI and 4Kp60 DCI. |
| SDI Compliance | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1, SMPTE ST2110-20, SMPTE ST2110-21, SMPTE ST2110-30, SMPTE ST2110-40. |
| SDI Video Rates | SDI video connections are switchable between standard definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD and 4K DCI. |
| SDI Color Precision | 4:2:2 |
| SDI Color Space | YUV |
| SDI Auto Switching | Automatically detects SD, HD, 2K DCI, Ultra HD and 4K DCI. Level A and B is automatically detected on 3G-SDI input and user selectable on 3G-SDI output. |
| Conformitate IP, Codec și Control | |
| IP Video Compliance | SMPTE 2110-20 (Uncompressed Video), IGMP v3 SMPTE 2110-21 (Traffic Shaping) - Sender: Narrow, Receiver: Narrow, Wide Synchronous, Asynchronous SMPTE 2110-30 (PCM) - Audio Conformance level: Level C SMPTE 2110-40 (Ancillary Data) - Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata. |
| Codec | Blackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video. |
| Precision Time Protocol | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| NMOS Specifications | NMOS IS-04 Discovery and Registration v1.3.2 (Peer-to-peer via mDNS/DNS-SD) NMOS IS-05 Connection Management v1.1.2 NMOS BCP-002-01 Natural Grouping NMOS BCP-004-01 Receiver capabilities |
| Audio Monitoring | Front panel audio monitor speaker with speaker control button, plus 6.35 mm headphone socket. |
| Built in Control Panel | 12 button control panel, 2.2 inch color display and spin knob for setup and menu settings. |
| Operating Systems | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10 and 11. |
| Alimentare și Specificații Fizice | |
| Power Supply | 2 x Internal 100-240V AC 50/60Hz with IEC C14 mains input. |
| Power Usage | 70 W max. |
| Physical Installation | 1 rack unit. |
| Dimensions | 234 mm (Adâncime) x 482 mm (Lățime) x 44 mm (Înălțime) |
| Weight | 3.4 kg |
| Environmental Specifications | Operating Temperature: 5° to 40° C (41° to 104° F) Storage Temperature: -20° to 45° C (-4° to 113° F) Relative Humidity: 0% to 90% non-condensing |
| Warranty | 1 Year Limited Manufacturer's Warranty. |
Întrebări frecvente
Sunt modulele Ethernet SFP incluse în pachetul standard al convertorului?
Nu, modulele optice sau modulele RJ-45 SFP 10G nu sunt incluse în cutie. Acest lucru oferă utilizatorilor libertatea de a alege cablurile Direct Attach Copper (DAC) pentru distanțe mici în rack sau modulele de fibră optică adecvate lungimilor de traseu necesare în locație.
Ce rol are codecul Blackmagic IP10 inclus în specificații?
Codecul proprietar Blackmagic IP10 este utilizat în mod inteligent în momentul în care fluxurile de date masive 12G-SDI (cum sunt semnalele Ultra HD și 4K de mare viteză) sunt convertite pentru a fi transmise prin conexiunile Ethernet de 10Gb/s, optimizând lățimea de bandă fără pierderi vizibile de calitate.
Dispozitivul oferă redundanță la nivelul rețelei de alimentare?
Da. Blackmagic 2110 IP Converter 8x12G SFP este echipat cu două surse de alimentare interne redundante (100-240V AC). Pentru o siguranță maximă, cele două intrări IEC C14 pot fi conectate la rețele electrice separate sau la unități UPS diferite.
Se pot configura intrările și ieșirile direct de pe panoul frontal?
Da. Panoul frontal hardware este complet echipat cu un display LCD color, 12 butoane luminoase și un controler rotativ (spin knob), elemente care permit navigarea facilă în meniuri, configurarea IP-urilor și definirea setărilor esențiale fără un computer.
Ce este mufa RJ-45 suplimentară de 1Gb/s din spatele aparatului?
Portul RJ-45 de 1Gb/s este o interfață dedicată exclusiv managementului administrativ (control NMOS, configurare software și actualizări de firmware). Acesta izolează complet rețeaua de administrare de traficul video greu direcționat pe cele 8 socluri 10G SFP.
Conținutul cutiei
Produse complementare recomandate
Module esențiale pentru activarea porturilor Ethernet din spatele convertorului, permițând conectarea stabilă prin fibră optică LC la switch-urile centrale IP.
Asigură o ecranare de top și un jitter minim pentru semnalele digitale Ultra HD și 4K DCI transmise de la camere sau mixere către porturile SDI ale convertorului.
Echipamente de rețea performante (clasa Cisco Nexus sau Arista) capabile să gestioneze sincronizarea fină PTP și snooping-ul IGMP v3 obligatorii pentru fluxurile ST-2110.
Ideale pentru a fi conectate direct în panoul frontal al dispozitivului, permițând inginerilor de sunet izolarea fonică perfectă în timpul verificării canalelor embedded.
