Blackmagic Design 2110 IP Mini BiDirect 12G convertor bidirecțional 12G-SDI la SMPTE 2110 IP video
Avantajele noastre
Descriere

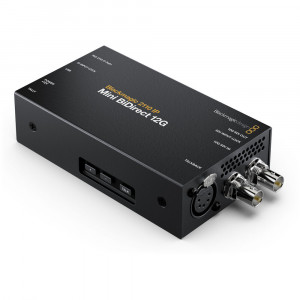

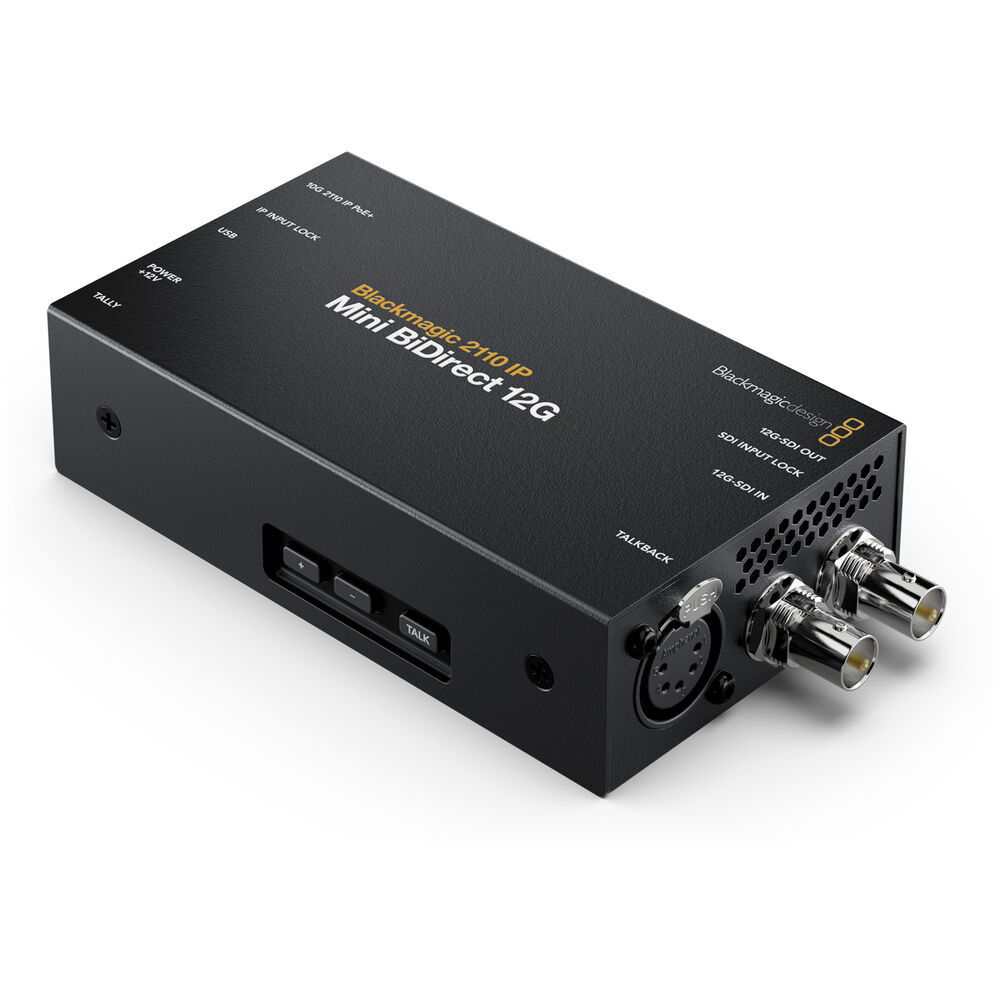

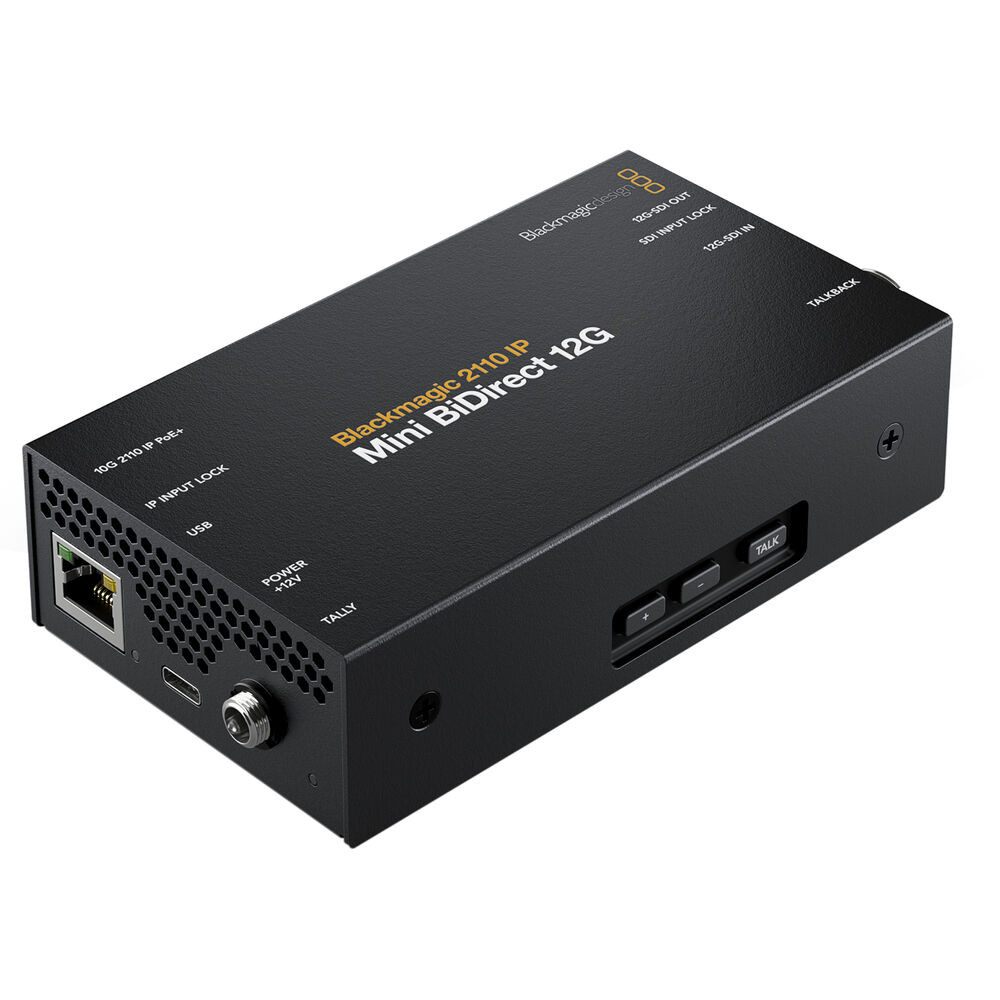

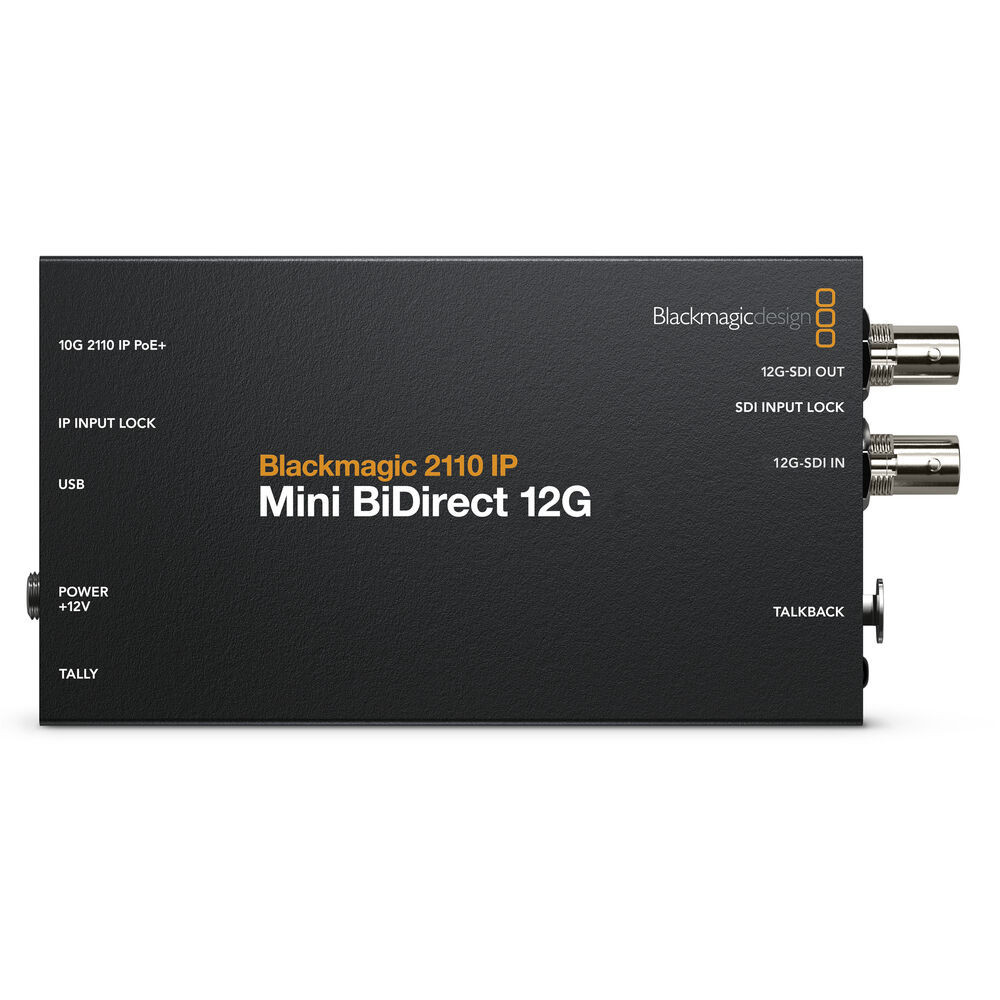

Convertor bidirecțional Blackmagic Design 2110 IP Mini BiDirect 12G
Dispozitiv broadcast ultra-compact conceput pentru a converti camerele de televiziune cu conexiuni SDI în sisteme video IP de tip SMPTE-2110, oferind suport complet pentru standarde SD, HD și Ultra HD de până la 2160p60 pe o singură conexiune 10G Ethernet.
Caracteristici principale
Permite conversia semnalului 12G-SDI de la cameră în flux IP SMPTE-2110 și, în același timp, preia semnalul IP de retur program pentru a-l converti în SDI.
Echipat cu un conector RJ-45 de 10Gb/s dedicat pentru transportul bidirecțional stabil al fluxurilor de date video și audio IP uncompressed.
Dispozitivul se poate alimenta direct prin intermediul cablului de rețea de la switch-uri sau injectoare PoE+ (Power over Ethernet) ori prin sursa externă de +12V DC inclusă.
Integrează o mufă XLR cu 5 pini pentru căști de comunicație tip headset, cu control fizic dedicat pentru volum (Up/Down) și buton Push to Talk.
Suportă până la 16 canale audio înglobate (embedded) pe intrările și ieșirile SDI, dar și pe fluxurile video de rețea ST-2110 IP.
Respectă standardele deschise de sincronizare IEEE 1588-2008 (PTP v2) și stiva NMOS IS-04/IS-05 pentru integrare automată în regii IP.
Despre Blackmagic 2110 IP Mini BiDirect 12G
Tranziția simplificată a camerelor SDI către infrastructuri IP
Blackmagic 2110 IP Mini BiDirect 12G reprezintă soluția ideală pentru studiourile de televiziune și unitățile mobile care doresc să facă trecerea la fluxuri de lucru bazate pe standardul SMPTE ST-2110, fără a înlocui camerele broadcast actuale dotate cu ieșiri SDI. Dispozitivul funcționează ca o punte bidirecțională hardware în timp real. Acesta preia semnalul video de înaltă rezoluție de la o cameră prin intermediul conexiunii 12G-SDI și îl convertește în pachete IP distribuite prin rețeaua Ethernet 10G. Simultan, acesta poate recepționa un flux IP din rețeaua centrală și îl poate livra camerei ca semnal de program return prin intermediul ieșirii SDI dedicate, optimizând operarea într-un mod de lucru integrat.
Tehnologie avansată de procesare și Codecul Blackmagic IP10
Echipamentul oferă compatibilitate extinsă multi-rate, detectând în mod automat semnalele video High Definition, Ultra HD și 4K DCI de până la 60 de cadre pe secundă. Pentru a asigura transmiterea fidelă a ratelor mari de date specifice standardului 12G-SDI prin intermediul cablurilor de rețea convenționale pe o lățime de bandă de 10G, dispozitivul utilizează codecul proprietar eficient Blackmagic IP10. Funcția integrată de reclocking SDI recondiționează semnalul la recepție, eliminând jitter-ul și asigurând stabilitatea pe distanțe lungi. Toate fluxurile auxiliare esențiale (ancillary data), inclusiv metadatele HDR statice, timecode-ul RP 188/SMPTE 12M-2 și subtitrările closed captioning sunt păstrate intacte în stream-ul IP conform ST 2110-40.
Sistem de comunicații integrat și flexibilitate în alimentare
Un avantaj major al acestui model în mediul de producție live îl reprezintă conexiunea dedicată de talkback pe mufă XLR cu 5 pini, care alocă automat canalele audio 15 și 16 din semnalele SDI și IP pentru comunicația directă dintre regie și operatorul de cameră. Panoul exterior integrează butoane tactile intuitive pentru ajustarea volumului căștilor și un buton Push to Talk (apasă pentru a vorbi), eliminând necesitatea unor module de interfonie separate pe teren. Având un design structural extrem de robust și compact, cu o greutate de doar 295 de grame, convertorul se poate monta cu ușurință direct pe rig-urile de cameră sau în rack-uri. Opțiunea de alimentare dublă — fie prin PoE+ direct din infrastructura IT, fie prin conectorul de alimentare DC de +12V cu sistem de blocare prin înșurubare — garantează o siguranță suplimentară în operare.
Specificații tehnice
| Conexiuni și Interfețe | |
| Intrări video SDI | 1 |
| Ieșiri video SDI | 1 |
| Rate SDI suportate | 1.5G, 3G, 6G, 12G |
| Intrări/Ieșiri Video IP SMPTE ST-2110 | 1 x 10G Ethernet via conector RJ-45 (10Gb/s) |
| Intrări Audio Analogice | 1 x 5 pin XLR Talkback |
| Ieșiri Audio Analogice | 1 x 5 pin XLR Talkback |
| Audio SDI (Intrare/Ieșire) | 16 canale audio embedded înglobate în semnalul SDI |
| Audio IP SMPTE ST 2110 (Intrare/Ieșire) | 16 canale audio embedded pe video ST-2110 IP prin portul 10G Ethernet |
| Interfață computer | 1 x USB-C pentru configurare inițială și actualizări de firmware |
| Suport Multi-Rate / Reclocking | Detecție automată a formatelor HD, Ultra HD și 4K; Reclocking integrat: Da |
| Standarde Video și Conformitate IP | |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K DCI | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Conformitate SDI / Comutare | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE ST2110-20, SMPTE ST2110-21, SMPTE ST2110-30, SMPTE ST2110-40. Conexiuni switchable automat între 720p, 1080i, 1080p, 2K DCI, Ultra HD și 4K DCI. Spatiu culoare YUV, precizie culoare 4:2:2. |
| Conformitate IP Video (SMPTE 2110) | ST 2110-20 (Uncompressed Video, IGMP v3); ST 2110-21 (Traffic Shaping - Sender: Narrow, Receiver: Narrow, Wide Synchronous, Asynchronous); ST 2110-30 (PCM Audio Level C); ST 2110-40 (Ancillary Data - acces complet stream, include RP 188/SMPTE 12M-2, closed captioning, HDR static metadata) |
| Codec de compresie integrat | Blackmagic IP10 (utilizat la conversia ratelor de date 12G-SDI pe conexiunea 10G 2110 IP video) |
| Sincronizare și Control NMOS | PTP v2: IEEE 1588-2008, ST 2059-1, ST 2059-2. NMOS IS-04 v1.3.2 (Discovery & Registration, Peer-to-peer via mDNS/DNS-SD); NMOS IS-05 v1.1.2 (Connection Management); NMOS BCP-002-01 (Natural Grouping); NMOS BCP-004-01 (Receiver capabilities). |
| Sistem, Indicatori și Specificații Fizice | |
| Indicatori LED / Controale hardware | 1 x IP Input Lock, 1 x SDI Input Lock, 1 x Tally LED indicator. Butoane fizice pentru Volume Up, Volume Down, Push to Talk. |
| Sisteme de operare compatibile | Mac 13.0 Ventura, Mac 14.0 Sonoma sau versiuni ulterioare. Windows 10 și Windows 11. |
| Cerințe de Alimentare / Consum | 1 x sursă externă universală +12V DC cu mufă tată tip locking barrel de 5.5mm (adaptor prize inclus); 1 x conector RJ45 pentru alimentare de la switch-uri PoE+. Plajă tensiune de operare: 12-16 V. Consum electric: 18W. |
| Dimensiuni fizice / Greutate | Lungime: 146 mm · Lățime: 74 mm · Înălțime: 34 mm. Greutate netă: 295 g. |
| Specificații de Mediu | Temperatură operare: 5° până la 40°C (41° - 104°F) · Temperatură stocare: -20° până la 45°C (-4° - 113°F) · Umiditate relativă: 0% până la 90% fără condensare. |
Întrebări frecvente
Cum se alocă canalele audio pentru funcția de talkback (intercom)?
Dispozitivul folosește standardul broadcast clasic, direcționând automat conexiunea căștilor conectate prin mufa XLR de 5 pini pe canalele audio 15 și 16, atât în cadrul semnalului video 12G-SDI, cât și în cel din rețeaua IP SMPTE ST-2110.
Este necesară o sursă externă dacă folosesc cablul de rețea Ethernet?
Nu, sursa externă nu este obligatorie dacă aparatul este conectat la un switch de rețea sau un injector capabil să furnizeze alimentare prin standardul PoE+ (Power over Ethernet). Convertorul se va alimenta direct prin cablul de date.
Ce rol are Codecul Blackmagic IP10 pe acest model?
Codecul hardware IP10 intervine automat atunci când se efectuează conversia de semnal video de la rate mari de date (cum este 12G-SDI) pentru a permite transportul fluid și stabil al semnalelor 4K și Ultra HD 60p prin conexiunea standard de 10Gb/s Ethernet a rețelei IP.
Conținutul cutiei
Produse complementare recomandate
Garantează transmiterea optimă a semnalelor video Ultra HD și 4K DCI la 60p de la cameră la convertor, fără atenuări sau pierderi de pachete de date.
Esențiale pentru operarea corectă a sistemului de comunicații intercom (talkback) integrat pe canalele 15 și 16 dedicate din fluxul video.
Asigură lățimea de bandă necesară transportului simultan al fluxurilor video IP SMPTE ST-2110 și permit alimentarea directă a convertorului printr-un singur cablu.
