Blackmagic Design 2110 IP Mini BiDirect 12G SFP convertor bidirecțional SMPTE ST 2110 și 12G-SDI cu talkback
Avantajele noastre
Descriere

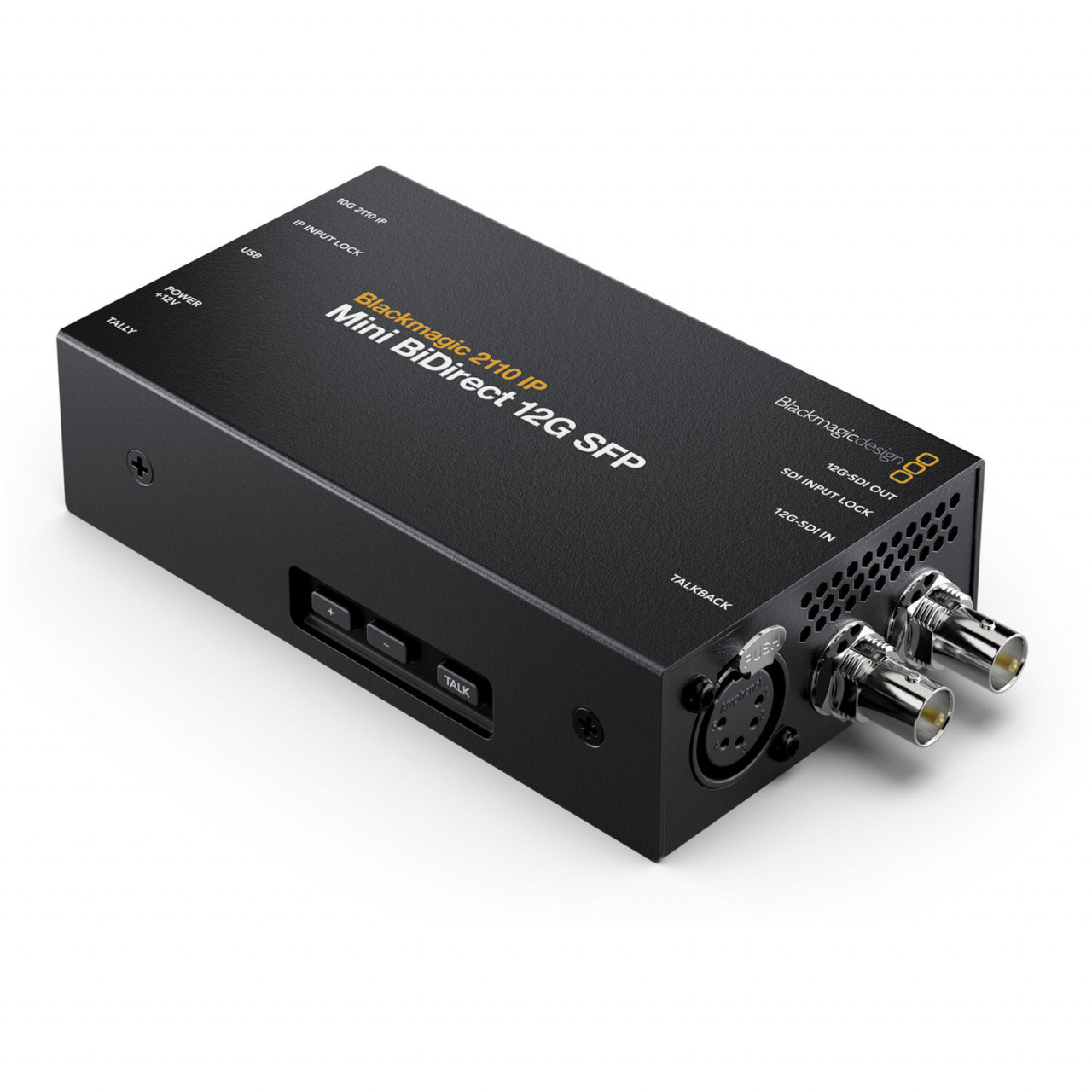

Convertor bidirecțional Blackmagic Design 2110 IP Mini BiDirect 12G SFP
Soluție broadcast ultra-compactă pentru conversia simultană și bidirecțională între camerele cu conexiuni 12G-SDI și infrastructurile video IP bazate pe standardul SMPTE ST 2110, utilizând module optice SFP pe distanțe mari, cu suport integrat pentru talkback profesional și control NMOS centralizat.
Concepte cheie
Converteste simultan semnalul 12G-SDI al camerei în flux IP SMPTE 2110 și primește în paralel un flux IP pentru programul de return SDI.
Slotul SFP acceptă module Ethernet 10G, dar și module optice 3G-SDI, 6G-SDI sau 12G-SDI pentru adaptare perfectă la cablarea de fibră optică.
Conexiune dedicată XLR cu 5 pini pentru căști de intercom broadcast, utilizând canalele audio 15 și 16 din fluxurile SDI și IP.
Suportă standardele deschise NMOS IS-04 și IS-05 alături de sincronizarea de precizie IEEE 1588-2008 pentru o rutare IP fluidă.
Caracteristici principale
Convertește camerele de televiziune SDI în sisteme IP pe distanțe lungi prin fibră optică, primind în același timp semnalul de program return.
Conexiunile SDI detectează și comută automat între ratele de transfer de 270Mb, 1.5G, 3G, 6G și 12G, acoperind formate SD, HD, 2K, Ultra HD și 4K.
Conformitate deplină cu specificațiile ST 2110-20 (video), 2110-21 (traffic shaping), 2110-30 (audio) și 2110-40 (date auxiliare).
Gestionează până la 16 canale de audio embedded pe intrarea SDI, pe ieșirea loop SDI și pe fluxurile IP de intrare/ieșire prin Ethernet 10G.
Interfața include butoane dedicate pentru ajustarea volumului (Volume Up, Volume Down) și un buton Push to Talk pentru comunicații rapide.
Utilizează codecul proprietar IP10 pentru conversia eficientă a ratelor masive 12G-SDI în fluxuri video IP 10G rezonabile.

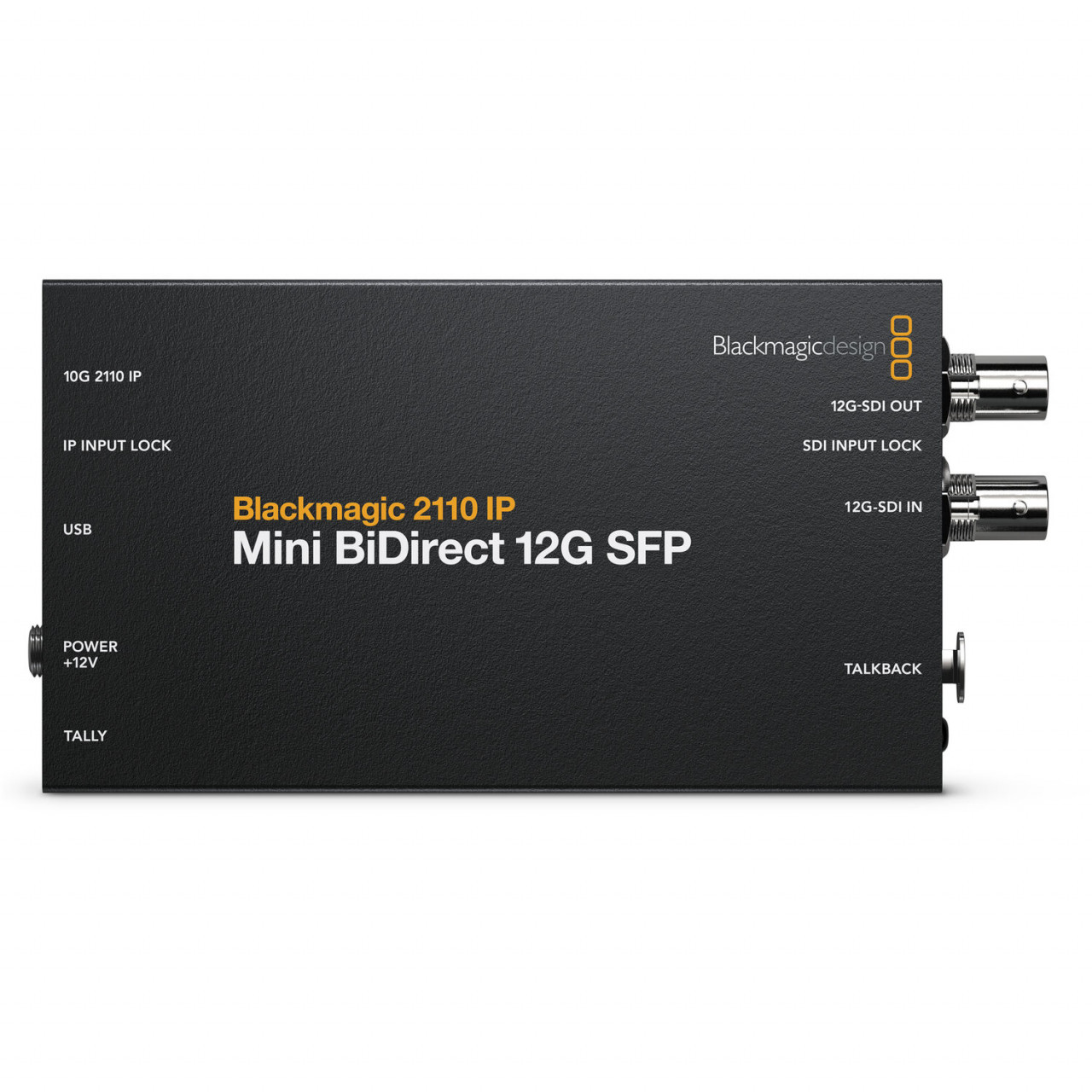

Panoul este dotat cu lumini LED independente pentru confirmarea blocării semnalului IP (IP Input Lock), SDI (SDI Input Lock) și un indicator Tally.

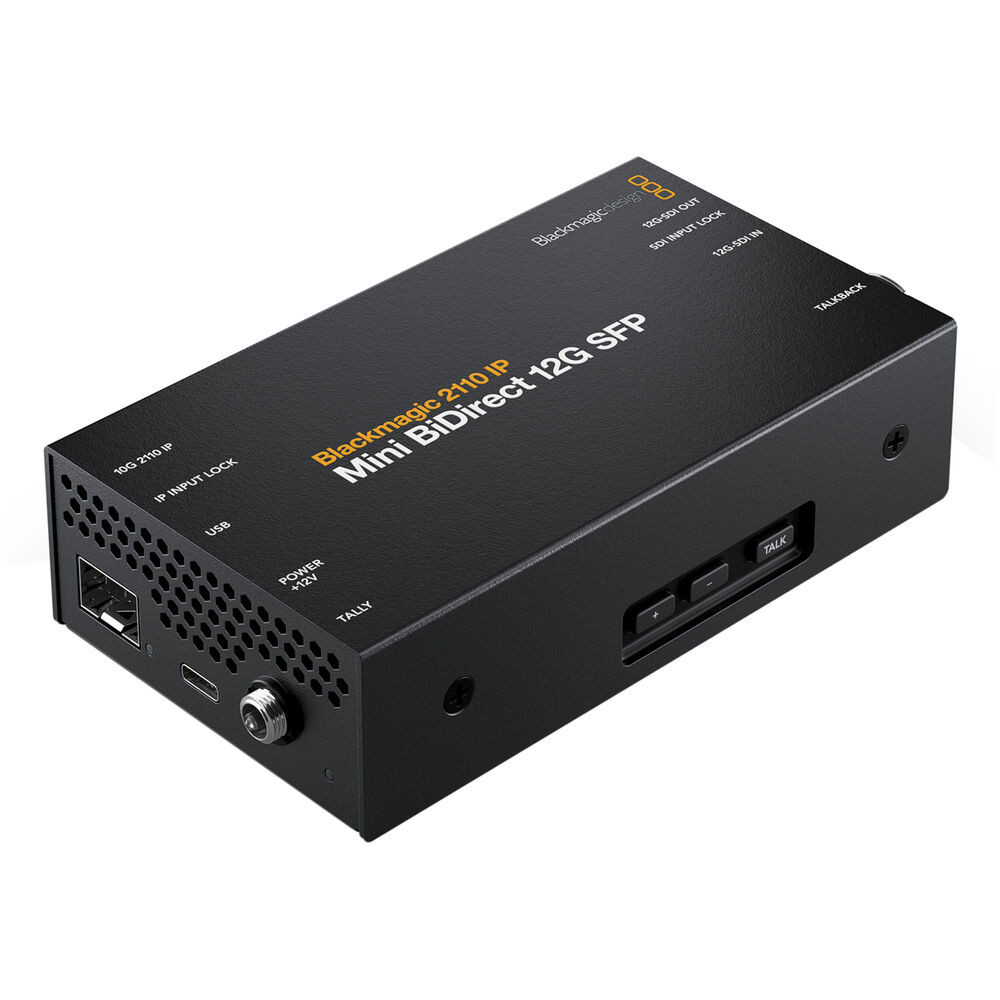

Include o sursă de alimentare universală de +12V DC cu mufă tip barrel jack de 5.5mm prevăzută cu filet de securizare împotriva deconectărilor accidentale.
Despre Blackmagic 2110 IP Mini BiDirect 12G SFP
Integrarea camerelor SDI în rețelele moderne de broadcast IP
Blackmagic 2110 IP Mini BiDirect 12G SFP reprezintă veriga lipsă esențială pentru studiourile și tehnicienii care doresc să facă tranziția de la infrastructura coaxială tradițională la flexibilitatea rețelelor IP, fără a schimba flotele de camere broadcast existente. Dispozitivul preia semnalul video de înaltă rezoluție de pe ieșirea 12G-SDI a camerei și îl convertește în timp real în flux IP unificat, conform standardului SMPTE ST 2110. Datorită arhitecturii bidirecționale, convertorul nu doar trimite semnalul de captură în rețea, ci extrage simultan fluxul IP destinat monitorizării regiei, trimițându-l înapoi către cameră prin conexiunea SDI de program return. Utilizarea fibrei optice prin intermediul slotului SFP elimină constrângerile de distanță specifice cablurilor din cupru, permițând amplasarea camerelor la kilometri distanță de camera tehnică centrală.
Sistem de intercom complet și indicator Tally pe un singur link
În mediile de producție live, comunicarea dintre regizor și operatorul de cameră este critică. Blackmagic 2110 IP Mini elimină necesitatea tragerii unor sisteme separate de intercom sau a unor cabluri dedicate pentru semnalizarea Tally. Dispozitivul integrează o conexiune analogică XLR cu 5 pini proiectată special pentru căștile de talkback profesionale din televiziune. Protocolul utilizează inteligent canalele audio standardizate 15 și 16 incluse în stream-urile video SDI și IP pentru a transporta vocea bidirecțional. Operatorul are la dispoziție butoane fizice pe carcasă pentru ajustarea rapidă a volumului și un switch Push to Talk. În plus, indicatorul luminos Tally LED se sincronizează nativ prin fluxul de date auxiliare, oferind confirmarea vizuală a stării de emisie (on-air).
Tehnologie avansată de procesare și codecul Blackmagic IP10
Transportul unui flux video necomprimat Ultra HD sau 4K la 60 de cadre pe secundă ar satura rapid o conexiune standard de rețea. Pentru a optimiza lățimea de bandă fără a introduce latențe sesizabile sau artefacte vizuale, Blackmagic Design a implementat codecul performant IP10. Acesta intervine automat în momentul în care semnalele cu rate mari 12G-SDI sunt mapate pe infrastructura Ethernet 10G, asigurând un echilibru perfect între fidelitatea culorilor YUV 4:2:2 și stabilitatea rețelei. Funcția integrată de reclocking SDI recondiționează semnalele slabe sosite pe intrări înainte de conversie, eliminând erorile de jitter. Echipamentul rulează nativ cu o precizie cromatică de 10 biți și recunoaște automat pachetele de metadate critice, cum ar fi timecode-ul RP 188, subtitrările closed captioning și metadatele statice HDR.
Management centralizat prin rețele IP și control NMOS deschis
Spre deosebire de adaptoarele punct-la-punct rigide, acest convertor acționează ca un nod inteligent într-o rețea broadcast complexă. Suportul pentru protocoalele NMOS (Networked Media Open Specifications) IS-04 și IS-05 asigură descoperirea automată, înregistrarea și managementul conexiunilor în cadrul matricilor virtuale IP, permițând operatorilor să ruteze semnalele direct din software-ul regiei centrale. Sincronizarea ceasului intern se realizează prin Precision Time Protocol IEEE 1588-2008 (PTP v2), oferind o aliniere la nivel de nanosecunde a cadrelor video. Portul USB-C integrat și conexiunea Ethernet principală permit nu doar configurarea detaliată prin utilitarele dedicate, ci și actualizarea facilă a firmware-ului pentru compatibilitate cu viitoarele standarde din industrie.
Aplicații și scenarii
Permite studiourilor de televiziune locale să adopte fluxuri de lucru SMPTE ST 2110 folosind camerele de producție SDI curente, reducând costurile masive de upgrade.
Ideal pentru stadioane, săli de concerte sau campusuri mari unde camerele Ultra HD trebuie amplasate la distanțe mari de regia tehnică, folosind magistrale optice.
Simplifică arhitectura internă din camioanele de producție video prin înlocuirea cablajelor coaxiale grele cu switch-uri IP și conexiuni subțiri de fibră optică.
Asigură integrarea directă a comunicațiilor de voce în rețeaua IP, multiplexând audio de talkback direct în fluxul principal către nodul central de producție.
Garantează transportul stabil al semnalelor 4K DCI și Ultra HD la 60p direct din teren către serverele de playout, grație lățimii de bandă optice.
Permite rutarea dinamică a semnalului de program return către orice punct din rețea, oferind operatorilor imaginea finală mixată în timp real.
Glosar · Tehnologii
Standard industrial deschis dezvoltat de SMPTE care definește transportul fluxurilor media digitale (video, audio și metadate separate) prin intermediul rețelelor IP, facilitând scalarea infrastructurilor broadcast pe switch-uri IT de date.
Specificații software deschise (Networked Media Open Specifications). IS-04 controlează descoperirea și înregistrarea automată a noilor dispozitive IP în rețea, în timp ce IS-05 gestionează managementul conexiunilor și rutarea fluidă între intrări și ieșiri.
Un slot de expansiune standardizat pentru module de interfață de rețea. Permite utilizatorilor să introducă module specifice tipului de cablare dorit (fibră optică single-mode, multi-mode sau cabluri RJ45 din cupru) în funcție de cerințele de distanță.
Codec video inteligent de compresie redusă conceput pentru mediul broadcast IP. Permite maparea fluxurilor de date masive precum cele de 12G-SDI direct în lățimi de bandă Ethernet de 10G, menținând latența la zero și calitatea vizuală intactă.
Specificații tehnice
| Conexiuni | |
| SDI Video Inputs | 1 |
| SDI Video Outputs | 1 |
| SDI Rates | 270Mb, 1.5G, 3G, 6G, 12G. |
| SMPTE ST-2110 IP Video Inputs/Outputs | 1 x 10G Ethernet |
| Analog Audio Inputs | 1 x 5 pin XLR Talkback. |
| Analog Audio Outputs | 1 x 5 pin XLR Talkback. |
| SDI Audio Inputs | 16 Ch embedded audio on SDI input. |
| SDI Audio Outputs | 16 Ch embedded audio on SDI loop output. |
| SMPTE ST 2110 IP Audio Inputs | 16 Ch embedded audio on ST-2110 IP video via 10G Ethernet. |
| SMPTE ST 2110 IP Audio Outputs | 16 Ch embedded audio on ST-2110 IP video via 10G Ethernet. |
| Multi Rate Support | Auto detection of SD, HD, 2K, Ultra HD and 4K. |
| Reclocking | Yes |
| Ethernet | 1 x 10Gb/s SFP optical fibre sockets supporting up to 10/100/1000/10G BASE-T for SMPTE-2110 IP video in and out, configuration and firmware updates. |
| Computer Interface | 1 x USB-C 3.0 for configuration and firmware updates. |
| SDI Video Standards | |
| HD Video Standards | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standards | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI and 4Kp60 DCI. |
| SDI Compliance | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1, SMPTE ST2110-20, SMPTE ST2110-21, SMPTE ST2110-30, SMPTE ST2110-40. |
| SDI Video Rates | SDI video connections are switchable between standard definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD and 4K DCI. |
| SDI Color Precision | 4:2:2 |
| SDI Color Space | YUV |
| SDI Auto Switching | Automatically detects SD, HD, 2K DCI, Ultra HD and 4K DCI. Level A and B is automatically detected on 3G-SDI input and user selectable on 3G-SDI output. |
| IP Video Compliance & Control | |
| SMPTE 2110-20 | (Uncompressed Video) IGMP v3 |
| SMPTE 2110-21 (Traffic Shaping) | Sender: Narrow. Receiver: Narrow, Wide Synchronous, Asynchronous |
| SMPTE 2110-30 (PCM) | Audio Conformance level: Level C |
| SMPTE 2110-40 (Ancillary Data) | Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata. |
| Codec | Blackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video. |
| Precision Time Protocol | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| NMOS IS-04 Discovery and Registration | v1.3.2 Peer-to-peer via mDNS/DNS-SD |
| NMOS IS-05 Connection Management | v1.1.2 |
| NMOS BCP-002-01 | Natural Grouping |
| NMOS BCP-004-01 | Receiver capabilities |
| LED Indicators | 1 x IP Input Lock LED indicator light, 1 x SDI Input Lock LED indicator light, 1 x Tally LED indicator light |
| Control | Talkback button controls for Volume Up, Volume Down and Push to Talk. |
| Sistem, Alimentare & Fizic | |
| Operating Systems | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10 and 11. |
| Power Supply | 1x +12V DC external universal power supply with locking 5.5mm barrel Jack plus international socket adapters for most countries. |
| Operational Voltage Range | 12 - 16 V |
| Power Usage | 18W |
| Physical Dimensions | Lungime: 146 mm · Lățime: 74 mm · Înălțime: 34 mm |
| Greutate | {{VERIFICĂ_MANUAL}} |
| Operating Temperature | 5° to 40°C (41° to 104° F) |
| Storage Temperature | -20° to 45° C (-4° to 113° F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Cum funcționează funcția de talkback pe acest dispozitiv?
Sistemul utilizează o conexiune analogică XLR cu 5 pini pentru căști de intercom standard. Semnalul audio pentru voce este codat pe canalele 15 și 16 atât din fluxul video SDI, cât și din fluxul IP SMPTE ST 2110, oferind o cale de comunicație bidirecțională direct prin cablul principal de rețea.
Ce module se pot instala în slotul SFP al convertorului?
Locașul pentru modulul SFP este versatil și acceptă o varietate de standarde din industrie, incluzând module Ethernet 10G pentru interconectare IP IP, precum și module optice native de tip 3G-SDI, 6G-SDI sau 12G-SDI, facilitând adaptarea la tipul de fibră optică din teren.
Este codecul Blackmagic IP10 obligatoriu sau opțional?
Codecul IP10 este utilizat automat de către convertor atunci când este necesară transpunerea semnalelor cu rată mare de date 12G-SDI într-o conexiune video IP de 10G pe standardul 2110, asigurând optimizarea inteligentă a benzii fără pierderi perceptibile.
Poate fi controlat acest dispozitiv dintr-o regie IP centralizată?
Da. Datorită compatibilității complete cu stivele deschise NMOS IS-04 (pentru descoperire și înregistrare) și NMOS IS-05 (pentru managementul conexiunilor), dispozitivul poate fi mapat și rutat direct din consolele de software de orchestrare broadcast IP.
Ce sisteme de operare sunt compatibile cu utilitarul software?
Pentru configurare prin interfața USB-C sau actualizări de microcod intern, utilitarul este complet compatibil cu platformele Apple Mac (Mac 13.0 Ventura, Mac 14.0 Sonoma sau versiuni ulterioare) și cu PC-urile ce rulează Windows 10 sau Windows 11.
Conținutul cutiei
Produse complementare recomandate
Esențiale pentru popularea slotului liber SFP și realizarea efectivă a conexiunii de mare distanță prin cabluri de fibră optică single-mode sau multi-mode.
Garantează operarea corectă a modulului de talkback și intercom în medii zgomotoase de producție live, conectându-se direct pe portul analog dedicat.
Asigură o lățime de bandă stabilă și o protecție sporită la interferențe electromagnetice pentru legăturile de date pe cupru de scurtă distanță.
Recomandate pentru păstrarea integrității semnalelor video Ultra HD sau 4K DCI transmise pe magistrale SDI pe distanțe scurte, fără degradarea pachetelor de date.
