Blackmagic Design 2110 IP UpDownCross 12G convertor de standarde bidirecțional 12G-SDI, HDMI și SMPTE ST 2110
Avantajele noastre
Descriere
Convertor de standarde Blackmagic Design 2110 IP UpDownCross 12G
Convertor profesional universal de standarde ce asigura conversia bidirectionala simultana si cross-conversion de inalta calitate intre echipamente cu conexiuni video SMPTE-2110 IP, 12G-SDI si HDMI 2.0, oferind re-sincronizare hardware prin intrarea de referinta si alimentare duala redundanta.
Concepte cheie
Interconecteaza nativ fluxuri video din retele IP bazate pe SMPTE ST 2110 cu infrastructuri traditionale 12G-SDI si display-uri comerciale HDMI.
Algoritm hardware de conversie la cea mai inalta calitate intre orice standard video SD, HD, Ultra HD si formate cinematografice DCI 4K.
Integrare imediata in retele media software prin specificatiile deschise NMOS IS-04 (descoperire) si IS-05 (management conexiuni).
Garanteaza functionarea fara intrerupere pe teren sau in regie datorita surselor de alimentare duale: intrare AC interna si mufa DC +12V.
Caracteristici principale

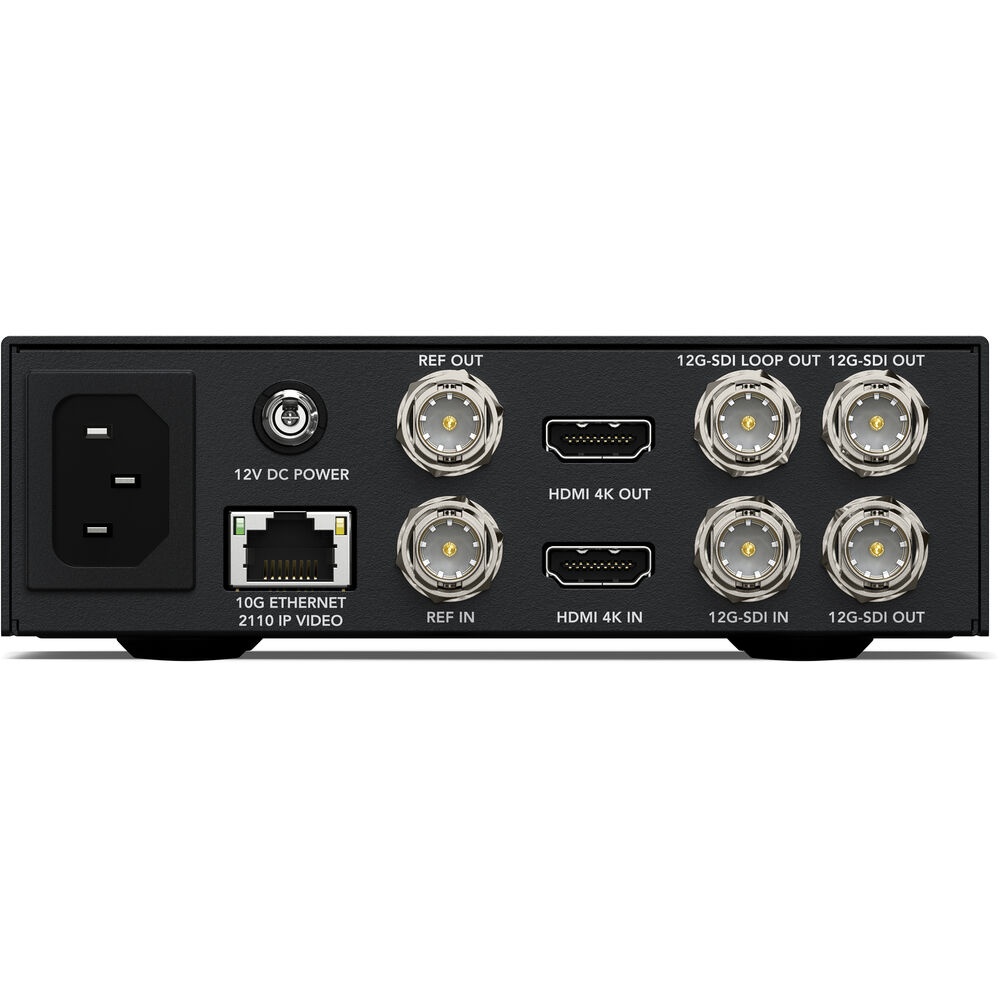

Include o intrare 12G-SDI, o iesire de loop SDI, doua iesiri principale 12G-SDI, o intrare HDMI 2.0 si o iesire HDMI 2.0.
Port RJ-45 ce suporta viteze BASE-T de 10/100/1000/10G pentru management, actualizari software si transmisia/receptia fluxurilor media IP.
Compatibil cu standarde SD (NTSC, PAL), formate HD (pana la 1080p60), Ultra HD (pana la 2160p60) si standarde cinematografice 4K DCI (pana la 4Kp60 DCI).
Gestioneaza 16 canale audio embedded pe intrarile/iesirile SDI si pe fluxul ST-2110 IP, respectiv 8 canale embedded pentru interfetele HDMI.

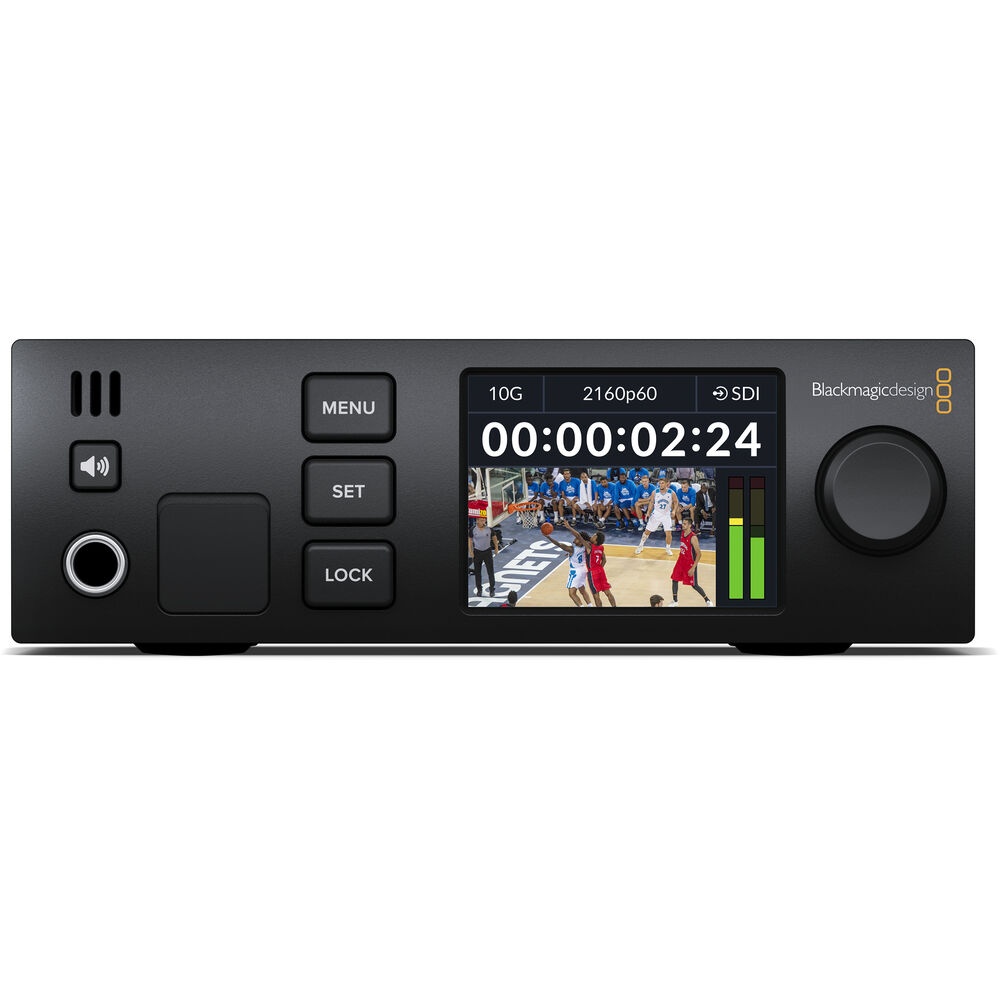

Ecran color integrat de 2.2 inch pentru monitorizare video, audio, timecode si configurari de meniu, asistat de 3 butoane fizice si un spin knob.
Echipat cu conexiuni dedicate Reference In si Reference Out, integrat cu sistem de timing de precizie PTP IEEE 1588-2008 (PTP v2).
Utilizat in mod automat pentru codarea semnalelor Ultra HD de inalta densitate (2160p59.94 si 2160p60) in limitele de banda ale conexiunii 10G IP video.
Difuzor integrat pe panoul frontal cu buton de control pornit/oprit volum si o mufa jack jack de 6.35 mm pentru monitorizarea directa in casti.
Despre Blackmagic 2110 IP UpDownCross 12G
Solutia suprema de conversie intre televiziunea traditionala si era IP
Modelul Blackmagic 2110 IP UpDownCross 12G reprezinta puntea tehnologica ideala pentru studiourile de televiziune care fac tranzitia catre retele de tip broadcast IP. Echipamentul reuseste sa interconecteze simultan trei lumi diferite: semnalele digitale seriale 12G-SDI, semnalele HDMI destinate monitoarelor sau computerelor si fluxurile de date incapsulate conform standardului SMPTE ST 2110. Datorita procesarii avansate, dispozitivul asigura transmiterea si receptia video necomprimat de inalta fidelitate prin conexiuni standard Ethernet, eliminand costurile si limitarile impuse de rutarea cablurilor coaxiale pe distante lungi in complexele de emisie moderne.
Conversie structurala hardware la calitate de broadcast
Motorul intern de procesare video asigura o conversie hardware de tip Up, Down sau Cross de o calitate remarcabila, fara nicio degradare a semnalului original. Indiferent daca trebuie sa convertiti un semnal vechi SD in format HD, sa realizati conversia incruzisata intre standarde (cross-conversion intre 720p si 1080p) sau sa scalati semnalele pana la rezolutii cinematografice 4K DCI la 60 de cadre pe secunda, aparatul mentine detalii precise si o procesare a culorilor de top. Cu suport extins pentru metadate, inclusiv codificari RP 188/SMPTE 12M-2, closed captioning si metadate statice HDR, informatiile critice raman intacte pe intreg fluxul de productie.
Sincronizare perfecta prin retea si control deschis NMOS
In arhitecturile bazate pe infrastructura IP, alinierea perfecta a cadrelor este esentiala. Acest convertor implementeaza sistemul Precision Time Protocol IEEE 1588-2008 (PTP v2) si profilele dedicate SMPTE ST 2059-1 si ST 2059-2 pentru a asigura o sincronizare interna perfecta. In plus, pentru deployment-uri de mari dimensiuni, suportul nativ pentru NMOS IS-04 si IS-05 permite sistemelor software de orchestrare broadcast sa descopere, sa inregistreze si sa ruteze semnalele automat. Un port USB-C frontal si un protocol REST API accesibil prin Ethernet prin HTTP deschid noi posibilitati pentru dezvoltatori si ingineri in vederea configurarii de la distanta.
Operare instanta direct din rack si siguranta in exploatare

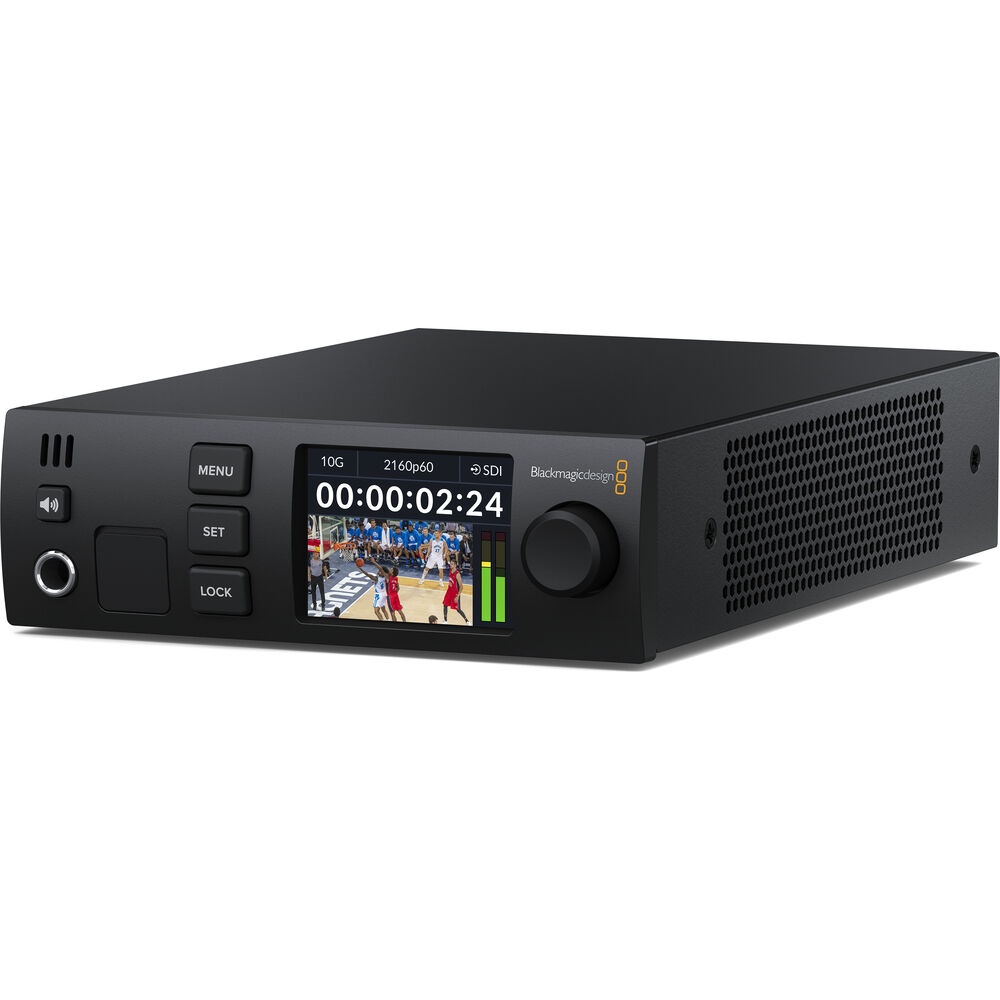

Conceput ca un echipament de incredere pentru utilizare non-stop, convertorul dispune de un ecran LCD color stralucitor de 2.2 inch pe panoul frontal, permitand tehnicienilor sa verifice instantaneu imaginea video, schimbarile de format, fluxurile audio si statusul retelei fara a depinde de ecrane externe. Designul hardware robust integreaza o sursa de alimentare universala stabila la 100-240V AC, alaturi de o intrare auxiliara securizata de +12V DC. Aceasta abordare asigura o redundanta totala la alimentare: in cazul defectarii unei linii electrice principale, unitatea comuta instantaneu pe circuitul secundar, mentinand emisia stabila.
Aplicații și scenarii
Permite integrarea camerelor si a mixerelor traditionale 12G-SDI existente direct in noile retele si infrastructuri broadcast IP de tip ST 2110.
Extrage fluxurile video si audio direct din reteaua media IP de 10G Ethernet si le trimite catre monitoare, televizoare sau videoproiectoare standard prin HDMI 2.0.
Ideala pentru carele de reportaj (OB Vans), unde semnalele primite de pe teren la diverse rezolutii sau framerate-uri trebuie aduse instant la un format uniform.
Distribuie semnalul procesat simultan catre directii multiple, oferind doua iesiri SDI paralele, o mufa HDMI si o magistrala media Ethernet 10G.
Preluarea iesirilor grafice din computere (HDMI) si adaptarea lor instanta (re-sync, scalare si conversie de spatiu de culoare) pentru injectarea stabila in reteaua IP broadast.
Instalat direct in rack-ul tehnic central, permite operatorilor controlul vizual si auditiv direct (difuzor/casti) al oricarui canal video din retea.
Glosar · Tehnologii
Standard industrial dezvoltat pentru transportul semnalelor media digitale (video necomprimat, canale audio si metadate auxiliare) ca fluxuri IP independente, separate si perfect sincronizate prin retele Ethernet de mare viteza.
Specificatii software deschise ce completeaza standardele IP. IS-04 defineste modalitatea prin care un dispozitiv este descoperit si inregistrat in mod automat in retea, iar IS-05 controleaza managementul direct al conexiunilor si comutarile media.
Algoritm de codificare de inalta eficienta dezvoltat de producator pentru a permite transportul semnalelor video masive Ultra HD cu rate mari de cadre (2160p59.94 si 2160p60) in deplina siguranta pe o latime de banda de maximum 10G.
Protocol definit in standardul IEEE 1588-2008 ce asigura o distributie a timpului de o precizie extrema, la nivel de nanosecunde, prin pachete de retea. Inlocuieste semnalele traditionale analogice de tip tri-level sync sau black burst in fluxurile IP.
Specificații tehnice
| Conexiuni și Interfețe | |
| SDI Inputs | 1 |
| SDI Loop Outputs | 1 |
| SDI Outputs | 2 |
| SDI Rates | SD, 1.5G, 3G, 6G and 12G |
| HDMI 2.0 Video Inputs | 1 |
| HDMI 2.0 Video Outputs | 1 |
| SMPTE 2110 Input / Output | 1 x 10G Ethernet |
| Reference In | 1 |
| Reference Output | 1 |
| Ethernet | Ethernet supports 10/100/1000/10G BASE-T for SMPTE 2110 IP video in and out, configuration and software updates. |
| Computer Interface | USB-C for configuration and firmware updates. |
| Suport Audio Integrat | |
| SMPTE ST 2110 IP Audio Inputs / Outputs | 16 channels embedded input and output audio on ST-2110 IP video via 10G Ethernet. |
| SDI Audio Inputs | 16 channels embedded audio. |
| SDI Audio Outputs | 16 channels embedded audio. |
| HDMI Audio Inputs | 8 channels embedded audio. |
| HDMI Audio Outputs | 8 channels embedded audio. |
| Analog Audio Outputs | 1 x 6.35 mm headphone jack. |
| Local Audio Monitoring | Front panel audio monitor speaker with speaker control button, plus 6.35 mm headphone socket. |
| Standarde Video și Conformitate | |
| SD Video Standards | 525i59.94 NTSC, 625i50 PAL |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| 4K Video Standards | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| HDMI HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 |
| HDMI Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| HDMI 4K Video Standards | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI and 4Kp60 DCI. |
| SMPTE Compliance | SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 and SMPTE ST2108-1 |
| SDI Metadata Support | RP 188/SMPTE 12M-2 and closed captioning. |
| Audio Sampling | Television standard sample rate of 48 kHz and 24 bit. |
| Color Precision | 8, 10 RGB 4:4:4 in all modes up to 1080p30 and 8, 10-bit YUV 4:2:2 in all modes. |
| Color Space | Rec. 601, Rec. 709, Rec. 2020 |
| HDMI Color Precision | 4:2:2 |
| HDMI Color Space | YUV |
| Conformitate IP și Protocoale de Control | |
| IP Video Compliance | SMPTE 2110-20 (Uncompressed Video), IGMP v3 |
| SMPTE 2110-21 (Traffic Shaping) | Sender: Narrow · Receiver: Narrow, Wide Synchronous, Asynchronous |
| SMPTE 2110-30 (PCM) | Audio Conformance level: Level C |
| SMPTE 2110-40 (Ancillary Data) | Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata. |
| Codec | Blackmagic IP10 codec used when converting 2160p59.94 and 2160p60 to 10G 2110 IP video. |
| Precision Time Protocol | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| NMOS IS-04 Discovery and Registration | v1.3.2, Peer-to-peer via mDNS/DNS-SD |
| NMOS IS-05 Connection Management | v1.1.2 |
| NMOS BCP-002-01 | Natural Grouping |
| NMOS BCP-004-01 | Receiver capabilities |
| External Control | RJ-45 10Gb/s Ethernet and USB-C. REST API over Ethernet for external control via HTTP when used with REST client applications. |
| Operating Systems | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10 and 11. |
| Alimentare și Specificații Fizice | |
| Power Supply | 1 x Internal 100-240V AC 50/60Hz. |
| Power Inputs | 1 x IEC C14 socket for AC power. 1 x 12V DC Input |
| Power Usage | 30 W max. |
| Dimensions (W x D x H) | 140 mm x 227 mm x 46.3 mm |
| Weight | 1 kg |
| Operating Temperature | 0°C to 40°C (32° - 104°F) |
| Storage Temperature | -20° to 45°C (-4° to 113°F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Cum functioneaza alimentarea redundanta pe acest dispozitiv?
Convertorul dispune de doua intrari de alimentare independente: o sursa interna principala cu conector IEC C14 pentru retele AC de 100-240V si o mufa secundara de tip jack +12V DC. In cazul intreruperii curentului pe linia AC, unitatea continua sa functioneze fara nicio eroare de emisie prin intermediul conexiunii DC externe.
Ce este codecul Blackmagic IP10 si cand este el activat automat?
Codecul Blackmagic IP10 este utilizat exclusiv atunci cand convertorul proceseaza standarde video Ultra HD cu rate mari de cadre, mai exact la formatele 2160p59.94 si 2160p60. Acest algoritm este necesar pentru a optimiza compresia si volumul mare de date, permitand incapsularea stabila a semnalului 4K in limitele de banda ale conexiunii 10G IP video.
Pot sa configurez si sa monitorizez rutele fara un calculator adiacent?
Da. Panoul de control integrat ofera independenta totala pe teren. Ecranul LCD color de 2.2 inch afiseaza preview-ul video in timp real, nivelurile audio si parametrii de retea, iar navigarea si modificarile de meniu se realizeaza rapid direct de pe dispozitiv prin intermediul celor 3 butoane dedicate si a rotitei de control tip spin knob.
Ce protocoale de retea sunt suportate pentru integrarea software la distanta?
Echipamentul asigura o compatibilitate deplina cu standardele de retea deschise AMWA NMOS, respectiv versiunea IS-04 pentru descoperire/inregistrare rapida si versiunea IS-05 pentru managementul fluxurilor de conexiune. De asemenea, poate fi controlat prin aplicatii REST software externe, prin intermediul protocolului HTTP rulat pe interfata Ethernet.
Care sunt standardele audio si numarul de canale maxime suportate?
Toate procesarile de sunet respecta standardele de televiziune broadcast, avand o esantionare de inalta calitate la 48 kHz si 24 bit. Ca si numar de canale, convertorul proceseaza pana la 16 canale de audio embedded pe conexiunile SDI si pe fluxurile IP bazate pe standardul SMPTE 2110-30 Level C, in timp ce pe intrarile/iesirile HDMI 2.0 limitele sunt de maximum 8 canale embedded.
Conținutul cutiei
Produse complementare recomandate
Esentiale pentru a asigura o transmisie de semnal stabila, curata si fara atenuari a fluxurilor de date masive Ultra HD si 4K DCI intre convertor si mixerele de regie sau camere, pe distante mari.
Garanteaza o lățime de bandă stabila de pana la 10 Gb/s, eliminand complet riscul pierderilor de pachete de date (jitter) in timpul transportului video IP necomprimat conform SMPTE ST 2110.
Permite exploatarea imediata si completa a redundantei de alimentare hardware oferite de convertor, putand fi conectata direct la un circuit electric secundar sau pe o baterie de backup.
Ideale pentru a fi conectate direct in mufa jack frontala de 6.35 mm, oferind inginerilor de sunet o izolare acustica excelenta si posibilitatea verificarii de precizie a celor 16 canale audio.
