Blackmagic Design ATEM 1 M/E Constellation HD mixer video regie live production switcher cu 10 intrări 3G-SDI și 6 ieșiri
Avantajele noastre
Descriere

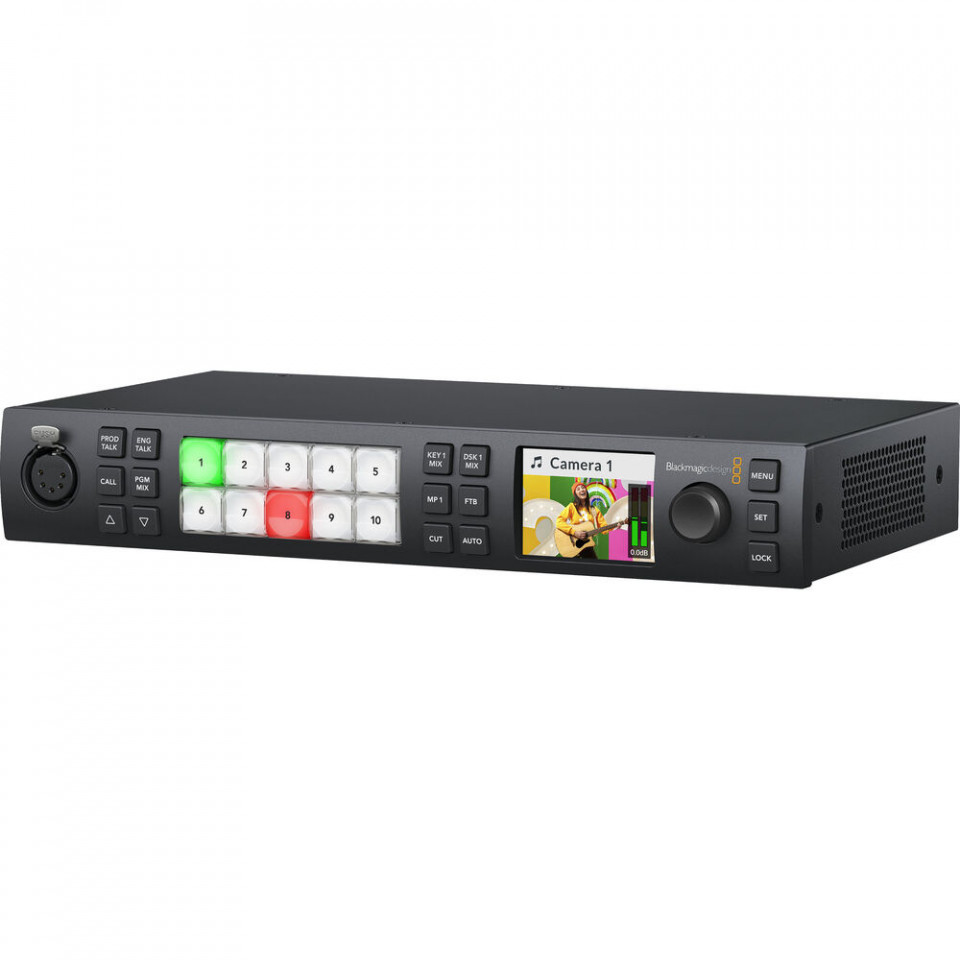

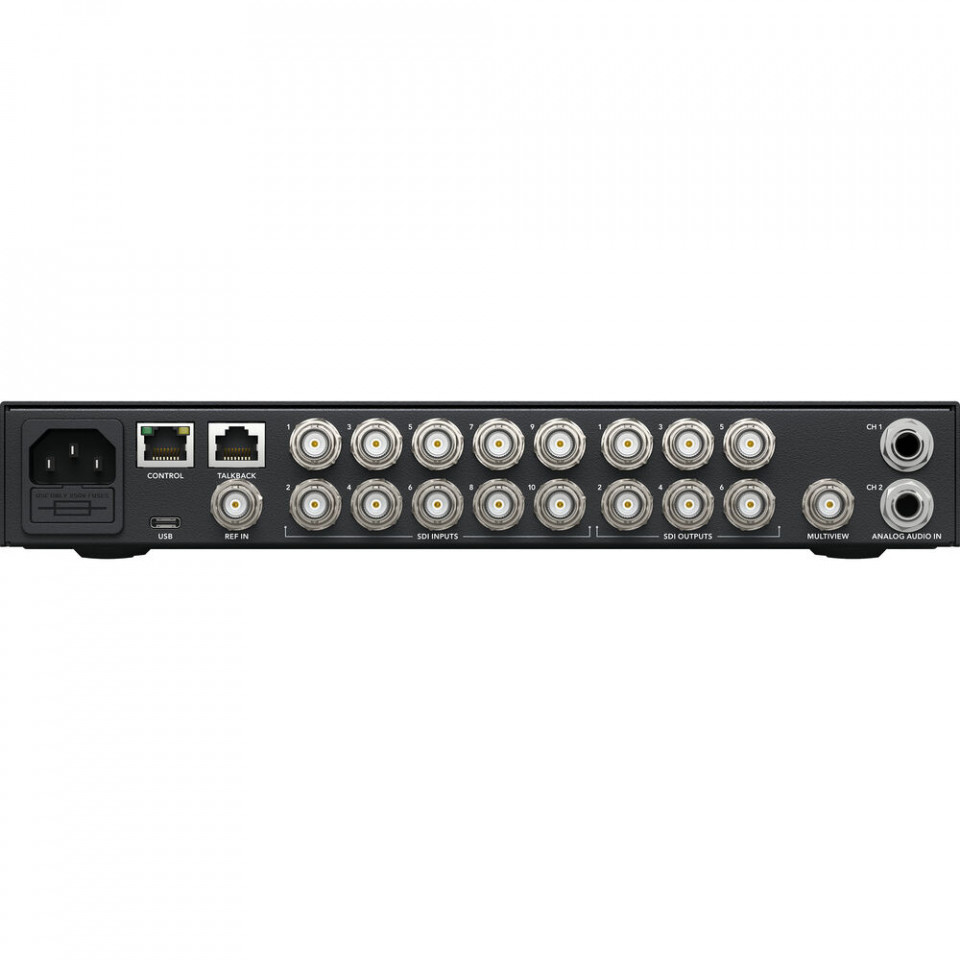

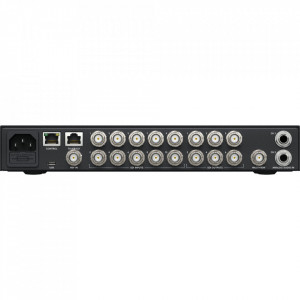

Mixer video regie live Blackmagic Design ATEM 1 M/E Constellation HD
Switcher de producție live high definition în format compact 1U, echipat cu 10 intrări 3G-SDI cu conversie automată de standard, 6 ieșiri auxiliare independente, ieșire USB webcam, efecte DVE avansate, chroma keyers, procesare audio extinsă și panou de control frontal integrat.
Concepte cheie
Toate cele 10 intrări 3G-SDI dispun de convertoare independente de format și rată de cadre, realizând re-sincronizarea automată a surselor.
Ieșire dedicată de tip multi view ce permite configurarea în ferestre de 16, 13, 10, 7 sau 4 ecrane pentru monitorizarea completă a regiei.
Suport nativ pentru talkback profesional prin conexiune XLR cu 5 pini sau integrare cu sisteme terțe prin intermediul portului industrial RJ45.
Portul USB-C acționează ca o cameră web recunoscută instantaneu de PC sau Mac, transmițând semnalul program în rezoluții 720p sau 1080p.
Caracteristici principale
Echipat cu 10 conexiuni video de tip 3G-SDI la intrare și 6 ieșiri auxiliare 3G-SDI independente, oferind o flexibilitate maximă de rutare pentru orice flux de lucru.
Fiecare intrare BNC beneficiază separat de sistem de re-sincronizare video, convertor de format și convertor de rată de cadre (Frame Rate Converter).
Include 4 Upstream Keyers bazate pe tehnologia avansată ATEM Advanced Chroma Key, 1 Downstream Keyer, 5 Linear/Luma keyers și 5 pattern generators.
Mixer audio complet cu 28 de canale. Suportă modurile On/Off/Audio-Follow-Video, control de gain master, EQ parametric pe 6 benzi, expander, gate, compresor și limiter.
Dispune de procesoare dedicate pentru efecte vizuale digitale (DVE) și motoare de tranziție, incluzând 1 transition keyer de tip Stinger și 1 de tip DVE.

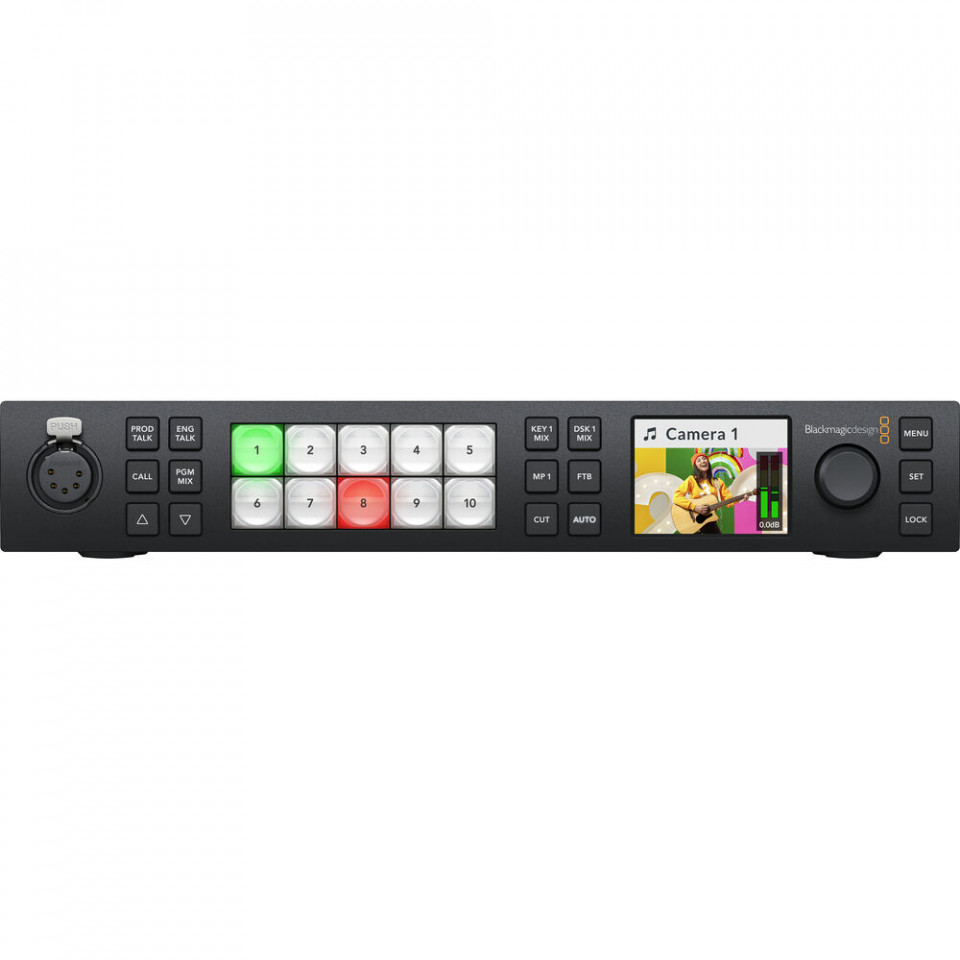

Panoul frontal integrează un monitor LCD color de 2.2 inch, 10 butoane LED pentru setup rapid sau comutare de urgență, 4 butoane de sursă și encoder rotativ.
Capacitate de stocare internă pentru 20 de imagini statice (stills) în formate multiple și 2 clipuri video animate de rezoluție maximă 1080p60.
Unitatea integrează o sursă de alimentare profesională universală 100-240V AC cu un consum eficient de 36 W, potrivită pentru instalarea directă în rack.
Despre ATEM 1 M/E Constellation HD
Control total și scalabilitate în format compact de rack
Blackmagic Design ATEM 1 M/E Constellation HD reprezintă o soluție de vârf destinată studiourilor și regiilor profesionale de televiziune, oferind o densitate masivă de caracteristici într-un format hardware cu lățime de 2/3 unități de rack și înălțime de 1U. Echipamentul dispune de un panou frontal din metal prelucrat, optimizat pentru monitorizare și operare în situații de urgență. Datorită interfeței Ethernet integrate, switcherul permite conectarea directă sau prin rețea a panourilor software sau hardware din seria ATEM Advanced Panel, oferind operatorilor control tactil deplin asupra straturilor de branding, mixajului audio și tranzițiilor în timp real.
Procesare video avansată și conformitate broadcast
Acest model elimină complet necesitatea utilizării convertoarelor externe suplimentare pe teren. Prin intermediul celor 10 convertoare de standard integrate pe intrări, mixerul acceptă simultan semnale variate din standardele HD, realizând adaptarea instantă la rezoluția generală a proiectului Program. Cu o latență de procesare extrem de redusă, de sub 10 linii, și suport nativ pentru spațiile de culoare profesionale Rec. 709 și Rec. 2020 cu eșantionare video 4:2:2 pe 10 biți, ATEM 1 M/E Constellation HD garantează menținerea unei fidelități cromatice desăvârșite pe tot parcursul lanțului de emisie, fiind deplin conform cu specificațiile SMPTE 292M, 296M, 424M și 425M Level A/B.
Sistem integrat de grafică și efecte digitale complexe
Arhitectura internă pe straturi suportă un număr total de 7 straturi simultane, formate din 4 upstream keyers, downstream keyers și elemente din media pool. Generatorul intern de timecode și suportul integrat pentru mix-minus asigură o coordonare perfectă a transmisiunilor cu invitați aflați la distanță. Pentru redarea materialelor pre-înregistrate, switcherul pune la dispoziție 2 playere media independente ce oferă canale dedicate de fill și key. Capacitatea media pool-ului permite încărcarea rapidă de logo-uri, burtiere și fundaluri animate direct în formatele native acceptate din industrie, inclusiv TGA secvențe, PNG, TIFF și fișiere audio WAV sau AIFF.
Monitorizare centralizată și funcții de intercom talkback
Monitorizarea complexă se realizează prin portul 3G-SDI dedicat Multi View, capabil să afișeze rute configurabile cu etichete de identificare editabile și indicatori VU-metru pentru nivelurile audio. În plus, sistemul implementează un management avansat pentru tally prin intermediul conexiunilor de rețea (folosind module GPI externe), semnalizând cu culoarea roșie sursa aflată pe Program și cu verde sursa selectată în Preview. Partea de talkback integrată permite comunicarea bidirecțională neîntreruptă cu echipele de operatori prin intermediul conexiunii XLR frontale cu 5 pini sau prin portul RJ45 dedicat sistemelor industriale de talkback din regie.
Aplicații și scenarii
Ieșirea USB-C permite conectarea nativă la computere pentru streaming direct pe YouTube, Twitch sau Zoom, recunoscând mixerul ca o cameră web standard 1080p.
Formatul compact de 1U și greutatea redusă îl fac ideal pentru instalarea în rack-uri de transport în unități mobile, oferind 10 intrări masive în spațiu limitat.
Cele 4 ATEM Advanced Chroma Keyers permit realizarea de compoziții multi-strat pe ecrane verzi, ideale pentru emisiuni de știri, prognoze meteo sau studiouri virtuale.
Mixajul de sunet prin cele 28 de canale Fairlight și funcția de re-sincronizare automată permit preluarea impecabilă a laptopurilor de prezentare și a microfoanelor de scenă.
Ieșirile auxiliare independente pot trimite semnale curate către monitoarele de pe stadion sau către sistemele de reluări, utilizând efectele DVE pentru PIP.
Interfața software ATEM Software Control, inclusă gratuit, oferă o curbă de învățare rapidă pentru studenți sau voluntari, operând direct de pe PC sau laptop.
Glosar · Tehnologii
Ieșiri video independente ce pot fi configurate software pentru a extrage orice sursă video internă, feed curat (Clean Feed), semnal de program, preview sau multiview.
Sistem hardware integrat pe intrările video care convertește automat numărul de cadre pe secundă și standardul video interlat sau progresiv al sursei pentru a corespunde cu formatul general al mixerului.
Upstream keyers realizează inserții grafice și decupaje cromatice înainte de aplicarea tranzițiilor principale. Downstream keyers aplică elemente grafice finale (precum logo-uri permanente) peste semnalul deja comutat.
Tehnologie audio avansată utilizată în transmisiuni ce permite trimiterea unui mixaj audio complet înapoi către un corespondent de teren, eliminându-se exclusiv propria lui voce pentru a preveni apariția ecoului sau a microfoniei.
Specificații tehnice
| Conexiuni și Interfețe | |
| Total Intrări Video | 10 |
| Total Ieșiri Video | 6 |
| Rate SDI | 1.5G, 3G |
| Total Intrări Audio | 2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback. |
| Total Ieșiri Audio | 1 x 5 pin XLR Talkback. |
| Intrări Audio SDI | 8 Ch embedded audio on all SDI inputs. |
| Ieșiri Audio SDI | 16 Ch embedded audio on all SDI outputs. |
| Conexiuni Timecode | None |
| Intrare de Referință | Tri-Sync or Black Burst. |
| Re-Sync Intrare Video | On all 10 inputs. |
| Convertoare de Format și Rată | On all 10 inputs. |
| Ieșiri Auxiliare SDI | Any of the 6 SDI outputs. |
| Ieșiri Preview SDI | Any of the 6 SDI outputs. |
| Ieșiri Program SDI | Any of the 6 SDI outputs. |
| Ieșire SDI Down Converted | None |
| Ieșire Webcam | 1 x USB-C supporting 720p or 1080p at PGM frame rate. |
| Total Multi Views | 1 x 3G-SDI |
| Conexiune Panou Control | Ethernet. Direct connection between panel and chassis, or via network. |
| Generator Intern Timecode | Yes |
| Talkback | RJ45 for 3rd party talkback systems. |
| Ieșire Tally | Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included). |
| Ethernet | Supports 10/100/1000 BASE-T. |
| Interfață Computer | 1 x USB-C supports USB 2.0 |
| Standarde Video Suportate | |
| Standarde Video SD | None |
| Standarde Video HD | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| Conformitate SDI | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. |
| Eșantionare Video | 4:2:2 |
| Precizie Culoare | 10-bit. |
| Spațiu de Culoare | Rec. 709, Rec. 2020 |
| Auto-Switching SDI | Automatically detects between 1.5G-SDI and level A or level B 3G-SDI. |
| Caracteristici Specifice și Straturi | |
| Upstream Keyers | 4 |
| Downstream Keyers | 1 |
| Advanced Chroma Keyers | 4 |
| Linear/Luma Keyers | 5 |
| Transition Keyer (Stinger/DVE) | 1 Stinger, 1 DVE. |
| Total Straturi (Layers) | 7 |
| Pattern Generators | 5 |
| Color Generators | 2 |
| Suport Mix Minus | Yes |
| Suport Talkback | Yes |
| Panou de Control / Interfață | Front fascia emergency switching, software or optional hardware panel. |
| Ferestre Routabile (Multi View) | 16 |
| Tally Indication | Red for program and green for preview indication. |
| Etichete Sursă Ferestre | Yes |
| Monitorizare Multi View și Media Player | |
| Standard Video Multi View | HD |
| Configurație Multi View | 1 x multi view configurable to 16, 13, 10, 7 or 4 up view. Includes monitoring of Program, Preview, Inputs, Media Players, DSK, Clean Feed with optional labels and audio meters. |
| Rezoluție Minimă Display | 1366 x 768 |
| Media Players | 2 |
| Canale Media Player | Fill and key for each media player. |
| Capacitate Imagini Pool (Stills) | 20 |
| Capacitate Clipuri Pool | 2 x up to 1080p60. |
| Lungime Clip în 720 HD | 400 frames. |
| Lungime Clip în 1080 HD | 200 frames. |
| Format Imagini Media Pool | PNG, TGA, BMP, GIF, JPEG and TIFF. |
| Format Fișier Video Pool | TGA Sequence. |
| Format Fișier Audio Pool | WAV, MP3 and AIFF. |
| Procesare, Audio și Software | |
| Display Frontal | Built in 2.2 inch LCD monitor for video, 10 LED buttons for setup and emergency switching, 4 source buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button. |
| Latență de Procesare (Delay) | < 10 lines. |
| Mixer Audio | 28 Channel mixer. Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter. |
| Down Conversion | None |
| Panou Control Software Inclus | ATEM Software Control Panel included free for Mac 11.11 Big Sur, Mac 12 Monterey or later and Windows 10 or 11. |
| Actualizări Software | Using USB or Ethernet connection directly connected to Mac or Windows computers. Includes ATEM Setup Utility. |
| Configurație Schimbare IP | Set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB to chassis. |
| Sisteme de Operare Suportate | Mac 14.0 Sonoma, Mac 15.0 Sequoia or later. Windows 10 and 11. |
| Alimentare și Specificații Fizice | |
| Sursă de Alimentare | 1 x Internal 100-240V AC. |
| Consum de Energie | 36W |
| Instalare Fizică | 2/3 rack unit width, 1 rack unit height. |
| Accesorii Opționale | Blackmagic Universal Rack Shelf |
| Temperatură de Operare | 0° to 40°C (32° to 104°F) |
| Temperatură de Stocare | -20° to 60°C (-4° to 140°F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Este necesar să folosesc camere cu același format video pe toate intrările?
Nu. Datorită convertoarelor automate de format și de rată de cadre (Frame Rate Converters) integrate nativ pe absolut toate cele 10 intrări 3G-SDI, puteți conecta simultan surse video ce rulează în standarde HD diferite. Mixerul le va alinia automat la rezoluția generală a sistemului.
Cum funcționează ieșirea USB Webcam pe acest switcher?
Portul dedicat USB-C transmite fluxul video Program către computerul gazdă, care îl recunoaște instantaneu ca pe o cameră web USB standard. Acest sistem asigură suport complet pentru rezoluții standard de 720p sau 1080p la numărul de cadre setat pe PGM, fiind compatibil cu platforme de streaming ca Open Broadcaster Software (OBS), Skype sau Microsoft Teams.
Ce tipuri de elemente pot fi stocate în Media Pool și care sunt limitele de capacitate?
Media Pool-ul integrat permite stocarea a până la 20 de imagini statice în formate populare precum PNG, TGA, BMP, GIF, JPEG sau TIFF. De asemenea, suportă stocarea a 2 clipuri video animate în format TGA Sequence (până la rezoluția 1080p60). Lungimea maximă a clipurilor animate este de 400 de cadre pentru standardul 720 HD și de 200 de cadre în modurile 1080 HD.
Pot gestiona setările audio direct din acest echipament?
Da. Mixerul audio Fairlight pe 28 de canale integrat hardware vă oferă instrumente complete de control: control de gain master, VU-metru digital, EQ parametric pe 6 benzi pentru fiecare canal, precum și module de dinamică esențiale: compressor, expander, noise gate și limiter.
Este inclusă o licență software pentru controlul de pe calculator?
Da. Aplicația completă ATEM Software Control Panel este inclusă gratuit în pachet și este compatibilă cu sistemele de operare Windows 10/11 și macOS (minim versiunile 11.11 Big Sur sau 12 Monterey). Aceasta permite controlul total al regiei printr-o conexiune simplă de rețea Ethernet sau USB.
Conținutul cutiei
Produse complementare recomandate
Asigură o viteză maximă de operare în regim de broadcast live, oferind butoane fizice cu retroiluminare configurabilă, manetă tip t-bar pentru tranziții manuale și ecrane LCD de control.
Permite extinderea capabilităților switcherului prin adăugarea a 8 ieșiri de tip contact-closure pentru conectarea directă a sistemelor de tally externe pe camerele video.
Garantează un transport de semnal video digital stabil, fără atenuări sau pierderi de sincronizare pe distanțe lungi, esențiale pentru utilizarea optimă a celor 10 intrări.
Se conectează direct pe panoul frontal al unității în mufa XLR dedicată, facilitând utilizarea imediată a intercomului Talkback pentru coordonarea tehnică a operatorilor din platou.
