Blackmagic Design ATEM 2 M/E Advanced Panel 20 panou de control profesional pentru mixere video

Name: Blackmagic Design ATEM 2 M/E Advanced Panel 20 panou de control profesional pentru mixere video
Brand: Blackmagic Design
SKU: SWPANELADV2ME20

36.550^,00 Lei (TVA inclus)

TVA inclus | Taxele de livrare se adaugă la checkout.

Solicita termenul de livrare

Solicita publicare produs in SICAP

Cumpara acum, plateste mai tarziu de la 720,40 Lei / Luna (Detalii aici)

Ai gasit un pret mai bun? Plaseaza comanda si castiga puncte de loialitate in valoare de 365^,50 Lei

Avantajele noastre

Finantare companii Plati online securizate Consultanta tehnica

Comenzi telefonice - 0786454622, L - V: 10:00 - 17:30

Cere detalii

Trimite-ne un mesaj

Descriere

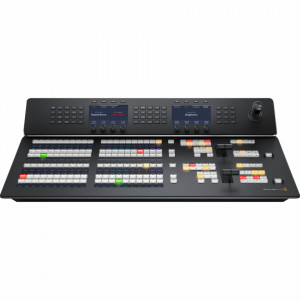

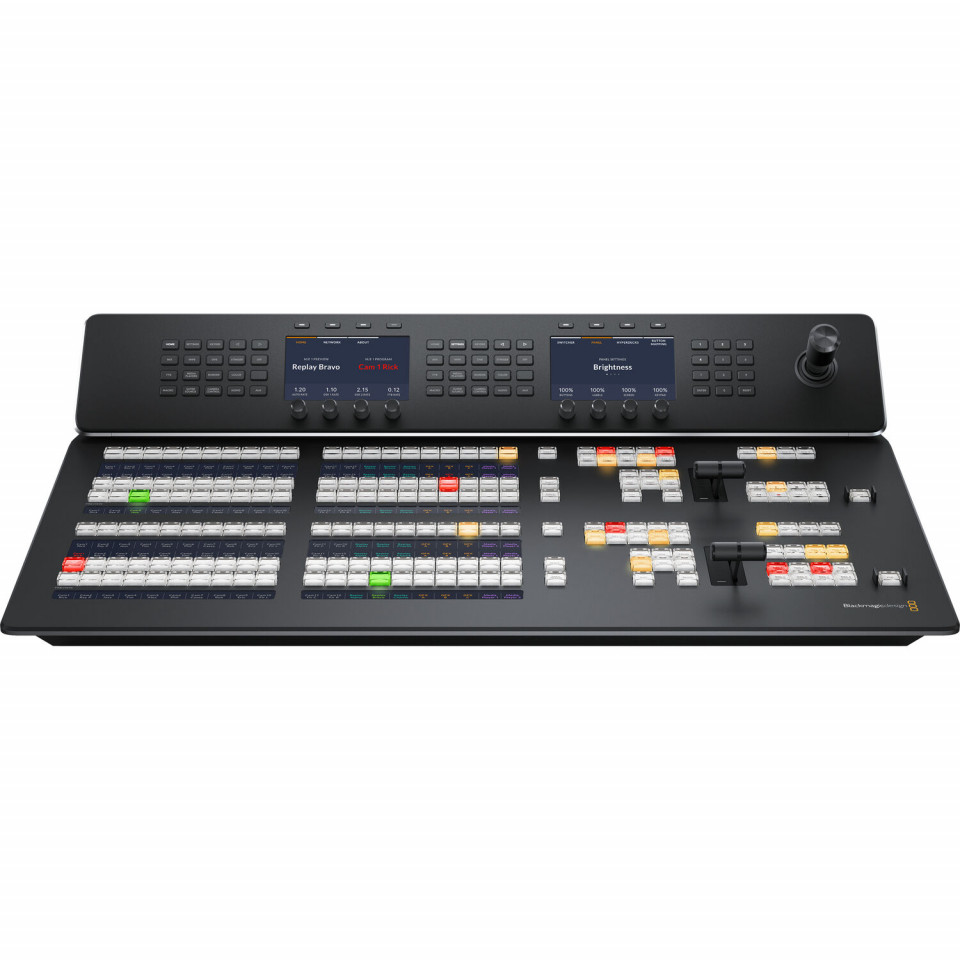

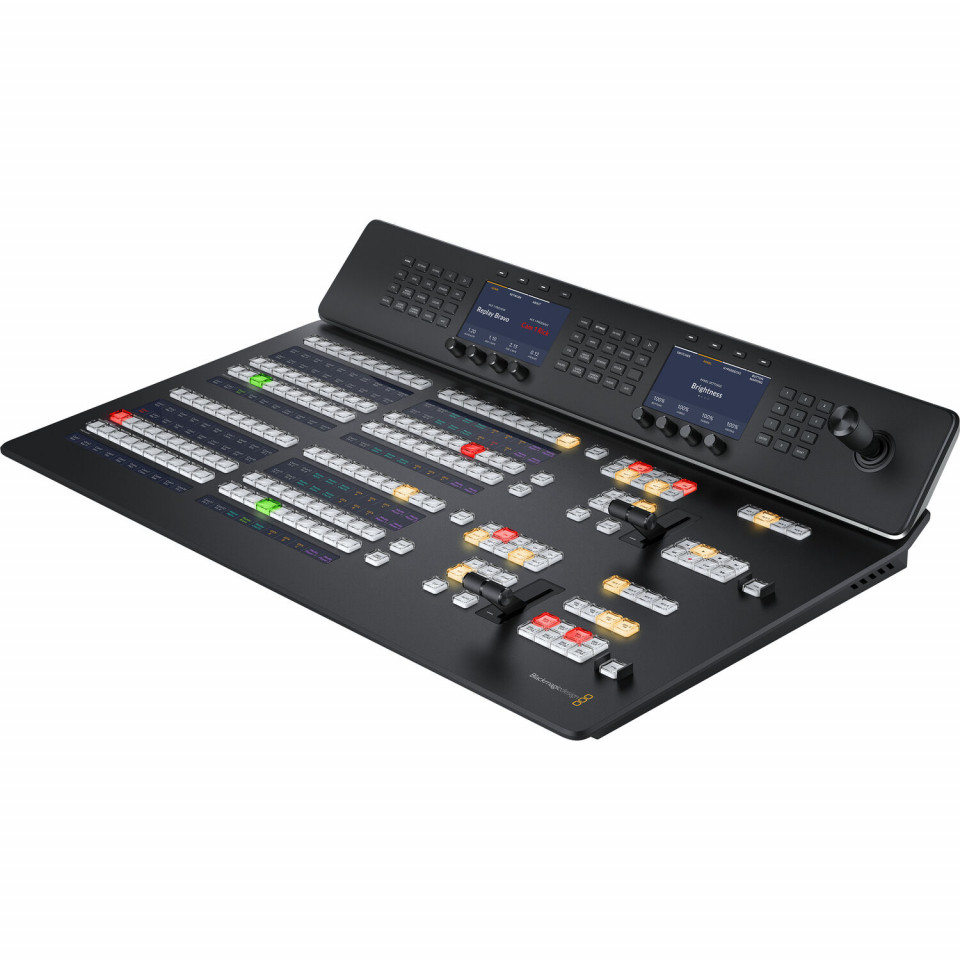

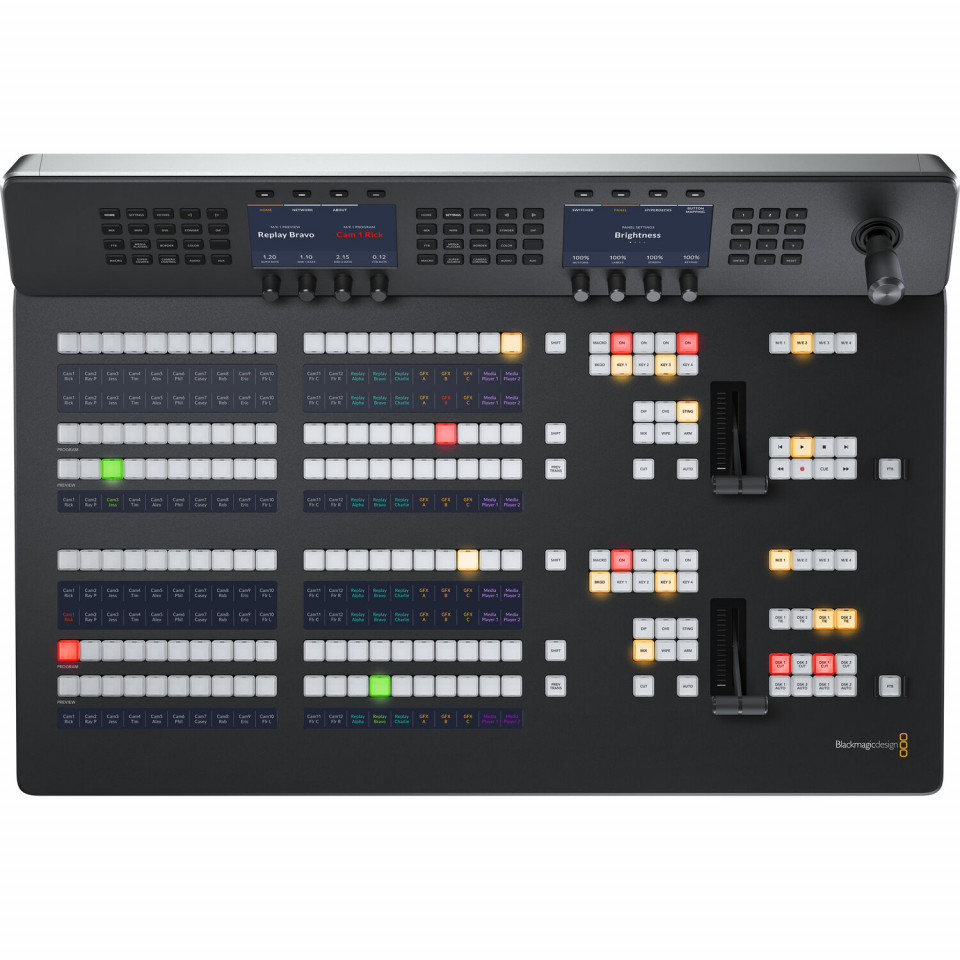

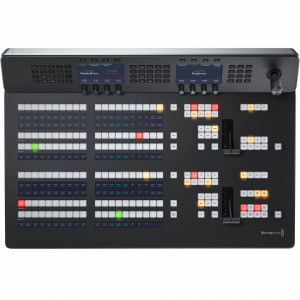

Panou de control Blackmagic Design ATEM 2 M/E Advanced Panel 20

Consolă broadcast profesională formată din 2 rânduri M/E independente cu câte 20 de butoane de intrare, 2 LCD-uri dedicate pentru controlul sistemului, butoane iluminate personalizabile, joystick pe 3 axe și alimentare duală redundantă pentru fluxuri de producție live de scară mare.

Concepte cheie

Arhitectură pe 2 rânduri M/E

Dispune de 2 rânduri fizice M/E independente, fiecare având capacitatea de a controla până la 4 M/E-uri în mixerele de mari dimensiuni.

Etichete LCD dinamice

Toate butoanele de intrare și rândurile includ display-uri LCD dedicate pe 6 rânduri cu 24 de caractere pentru personalizarea etichetelor.

Conectivitate Quad Ethernet

Cele 4 porturi 10/100/1000 BASE-T includ funcție de loop output pentru legarea în cascadă a altor panouri sau computere.

Alimentare dublă redundantă

Echipat cu 2 surse de alimentare interne independente 100-240V AC pentru a asigura continuitatea în cazul unei defecțiuni electrice.

Caracteristici principale

🎛️

20 de butoane de crosspoint direct

Permite selectarea rapidă a surselor, oferind în plus până la 40 de puncte de intersecție prin funcția Shift.

🖥️

2 LCD-uri independente de sistem

Fiecare rând dispune de propriul ecran LCD pentru control complet, configurare și monitorizare parametri.

⚡

Butoane cu LED-uri tri-color

Butoanele fizice folosesc iluminare LED tri-colorizată pentru confirmarea vizuală instantă a stării surselor și funcțiilor active.

🕹️

Joystick de precizie pe 3 axe

Un joystick profesional integrat pentru poziționarea DVE-urilor, camerelor PTZ și controlul efectelor în timp real.

🎚️

Două fader bar-uri independente

Echipat cu 2 manete de fader robuste pentru execuția manuală și fluidă a tranzițiilor video în timpul emisiei.

📑

Butoane dedicate pentru Macro

Dispune de o matrice de 2x20 de butoane dedicate automatizărilor și secvențelor macro pre-înregistrate.

🔌

Port dedicat USB-C

Interfață USB-C inclusă exclusiv pentru realizarea rapidă a actualizărilor de firmware și mentenanță software.

🚨

Indicatoare On-Air integrate

Include 8 indicatoare On-Air dedicate pentru monitorizarea în timp real a stării semnalelor trimise către ieșirea principală.

Despre ATEM 2 M/E Advanced Panel 20

Control extins și ergonomie pentru regii profesionale

Blackmagic Design ATEM 2 M/E Advanced Panel 20 este o consolă de control hardware de înaltă performanță destinată fluxurilor de lucru din televiziune, transmisiuni sportive și evenimente live complexe. Prin intermediul celor două rânduri Mix Effects (M/E) independente, operatorii pot gestiona cu acuratețe sursele video chiar și în cazul switchere-lor masive, unde fiecare rând fizic poate fi mapat pentru a comanda până la 4 rânduri M/E virtuale. Această flexibilitate structurală permite optimizarea spațiului de lucru fără a face compromisuri în ceea ce privește accesul la controlul direct al cadrelor.

Etichetare digitală și interfață vizuală adaptabilă

Fiecare buton de selecție și rând de control integrează ecrane LCD de înaltă rezoluție pentru afișarea etichetelor personalizate, suportând până la 24 de caractere pe 6 rânduri. Această tehnologie elimină complet utilizarea benzilor adezive sau a etichetelor de hârtie, oferind o identificare dinamică a surselor în funcție de configurația salvată în mixer. Cele două ecrane LCD principale de sistem, asistate de butoanele fizice rotative și de matricile de control de 2x20 butoane, oferă acces instantaneu la meniuri complexe, selectoare de tranziție DSK și controlul ratelor de tranziție.

Fiabilitate broadcast și integrare în rețea

Pentru a răspunde standardelor stricte din mediul de emisie continuu, panoul este echipat cu două surse de alimentare interne, complet independente, compatibile cu standardele globale de tensiune 100-240V AC. Conectivitatea este asigurată de un switch Ethernet Gigabit integrat cu 4 porturi BASE-T, oferind ieșire tip loop pentru conectarea suplimentară a altor panouri avansate sau a stațiilor PC de control. Carcasa robustă și fader bar-urile duble sunt proiectate pentru utilizare intensivă pe termen lung în care de transmisie sau regii de studio fixe.

Instrumente avancate pentru efecte și tranziții

Panoul oferă un control tactil de neegalat prin butoanele dedicate DSK (Downstream Keyer) cu funcții precum Auto, Cut și Tie/Preview. Pentru momentele în care este necesară o ajustare fină a poziționării efectelor Picture-in-Picture (PiP) sau a cheilor de chromă, joystick-ul pe 3 axe oferă o fluiditate mecanică superioară. Tastatura numerică centralizată și cele 8 butoane pentru controlul transportului contribuie la un flux de lucru integrat, reducând dependența de interfețele software controlate prin mouse.

Aplicații și scenarii

Studiouri de televiziune broadcast

Permite gestionarea simultană a graficii, inserturilor video și camerelor live din platou datorită organizării eficiente pe cele două rânduri M/E.

Care de reportaj (OB Vans)

Dimensiunile optimizate și alimentarea duală redundantă fac din acest panou soluția perfectă pentru spațiile compacte din unitățile mobile de transmisie.

Transmisiuni sportive live

Execuția rapidă a tranzițiilor prin intermediul fader-ului manual și operarea macro-urilor dintr-o singură apăsare de buton pentru reluări și statistici.

Evenimente corporative de amploare

Distribuirea flexibilă a surselor către ecranele principale de pe scenă (iMAG) și stream-ul online utilizând selectoarele independente de bus.

Productii hibride multi-cam

Controlul camerelor robotizate PTZ direct din joystick-ul integrat pe 3 axe, centralizând fluxul de producție pe o singură consolă.

Hub-uri de producție eSports

Suportul extins pentru un număr mare de intrări shifted (până la 40) asigură comutarea rapidă între consolele jucătorilor și transmisiunea comentatorilor.

Glosar · Tehnologii

● Mix Effects (M/E)

Arhitectura standard din televiziune care permite combinarea, mixarea și adăugarea de efecte speciale peste mai multe straturi video înainte de a trimite semnalul către ieșirea finală.

● Crosspoint (Punct de intersecție)

Butoanele fizice aranjate în rețea care corespund intrărilor fizice ale mixerului. Butoanele Shift permit dublarea acestor puncte pentru accesarea canalelor secundare.

● Downstream Keyer (DSK)

Sistem de tăiere și suprapunere utilizat pentru adăugarea elementelor grafice finale (logo-uri, burtiere, titluri) peste semnalul video principal, în ultima etapă a procesării.

● Select Bus independent

Magistrală de selecție dedicată pe fiecare rând M/E care oferă operatorului posibilitatea de a ruta surse către destinații auxiliare sau efecte fără a perturba emisia activă.

Specificații tehnice

Conexiuni și Interfețe
Ethernet	4 x 10/100/1000 BASE-T cu loop output pentru panouri de control adiționale sau computere
Interfață Software/Firmware	1 x USB-C pentru firmware updates
Configurație Panou și Control
Număr rânduri Mix Effects	2
Crosspoint Direct	20
Crosspoint Shifted	40
Tip butoane Crosspoint	Tri-Color LED
Etichete Crosspoint	LCD 6 rânduri cu 24 caractere
Selectoare tranziție DSK	4 x Auto, Cut, Tie/Preview
Preview Transition	2
Indicatoare On-Air	8
Afișaj rată tranziție	Via main menu
Indicatoare stare alimentare	None
Display-uri LCD Meniu	2
Control Meniu	2 x 20 butoane
Butoane Macro dedicate	2 x 20
Source Select Bus	2
Tastatură numerică	1
Butoane Transport Control	8
Fader Bar	2
Destination Bus	2
Joystick pe 3 axe	1
Software și Compatibilitate
Aplicații incluse	ATEM Software Control Panel
Sisteme de operare compatibile	Mac 14.0 Sonoma, Mac 15.0 Sequoia sau mai nou · Windows 10 și Windows 11
Alimentare și Consum
Tensiune de intrare	2 x Internal 100-240V AC
Redundanță alimentare	Yes
Consum de energie	100W
Mediu de Lucru și Dimensiuni
Temperatură de operare	0° to 40°C (32° to 104°F)
Temperatură de stocare	-20° to 60°C (-4° to 140°F)
Umiditate relativă	Up to 95%
Specificații fizice	Lățime: 24.25 in · {{VERIFICĂ_MANUAL}}

Întrebări frecvente

Câte rânduri de tip Mix Effects are acest panou hardware?

Consola dispune de 2 rânduri fizice independente M/E. Cu toate acestea, fiecare rând are flexibilitatea de a controla până la 4 rânduri M/E în mixerele de producție de mari dimensiuni.

Cum funcționează redundanța alimentării electrice?

Panoul include 2 surse de alimentare interne independente care acceptă rețele de 100-240V AC. În cazul în care una dintre linii își pierde tensiunea, sistemul comută automat pe sursa secundară fără întreruperi.

La ce servesc cele 4 porturi Ethernet de pe panoul spate?

Cele 4 conexiuni 10/100/1000 BASE-T acționează ca un switch integrat cu ieșire tip loop. Acestea permit conectarea la rețeaua de producție și legarea în cascadă a altor panouri avansate sau PC-uri fără switch extern dedicat.

Se pot personaliza denumirile butoanelor de selecție?

Da. Toate butoanele de intrare și rândurile principale includ mini-ecranuri LCD dedicate pentru etichetare customizată, oferind o claritate excelentă prin cele 6 rânduri cu text de până la 24 de caractere.

Care este rolul portului USB-C de pe consolă?

Conexiunea USB-C este utilizată exclusiv pentru mentenanță și realizarea actualizărilor de firmware ale panoului de control, asigurând compatibilitatea permanentă cu ultimele versiuni software ATEM.

Conținutul cutiei

✓1× Consolă hardware ATEM 2 M/E Advanced Panel 20

○Cabluri de alimentare IEC C13 (vândut separat)

○Cabluri de rețea RJ45 Cat6 (vândut separat)

Produse complementare recomandate

Mixere video profesionale ATEM Constellation

Pentru a exploata la maximum arhitectura extinsă M/E a panoului, se recomandă împerecherea cu switchere multi-canal din gama Constellation HD sau Ultra HD.

Cabluri Ethernet Cat6 / Cat6A ecranate

Asigură o conexiune stabilă de mare viteză și protecție împotriva interferențelor electromagnetice din regiile de emisie aglomerate.

Sisteme UPS rackabile pentru regie

Recomandate pentru a alimenta separat cele două intrări AC interne ale panoului, asigurând astfel continuitatea emisiilor în caz de fluctuații de tensiune.

Specificații verificate din fișa tehnică oficială Blackmagic Design.
