Blackmagic Design ATEM 2 M/E Advanced Panel 30 panou de control hardware profesional pentru mixere video
Avantajele noastre
Descriere

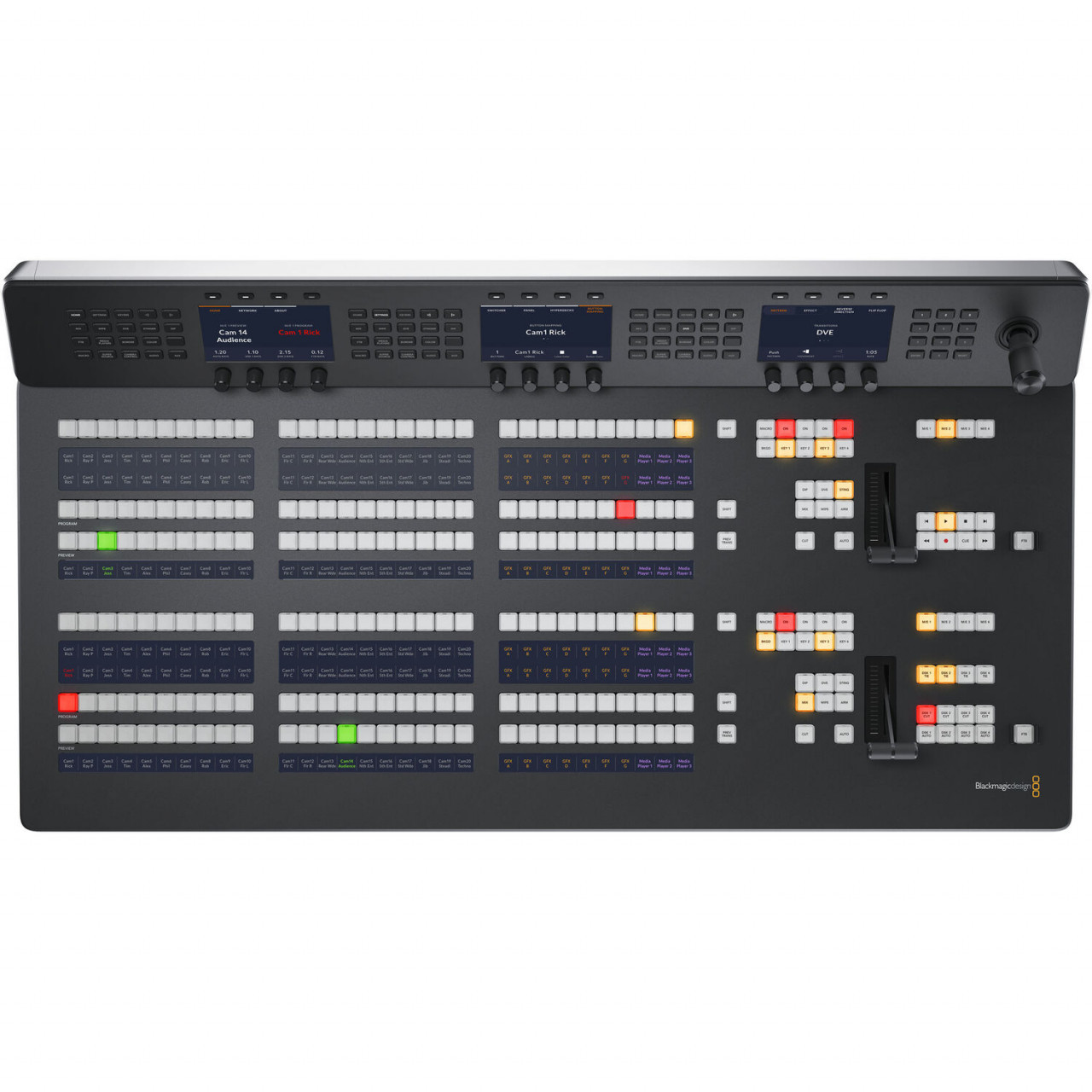

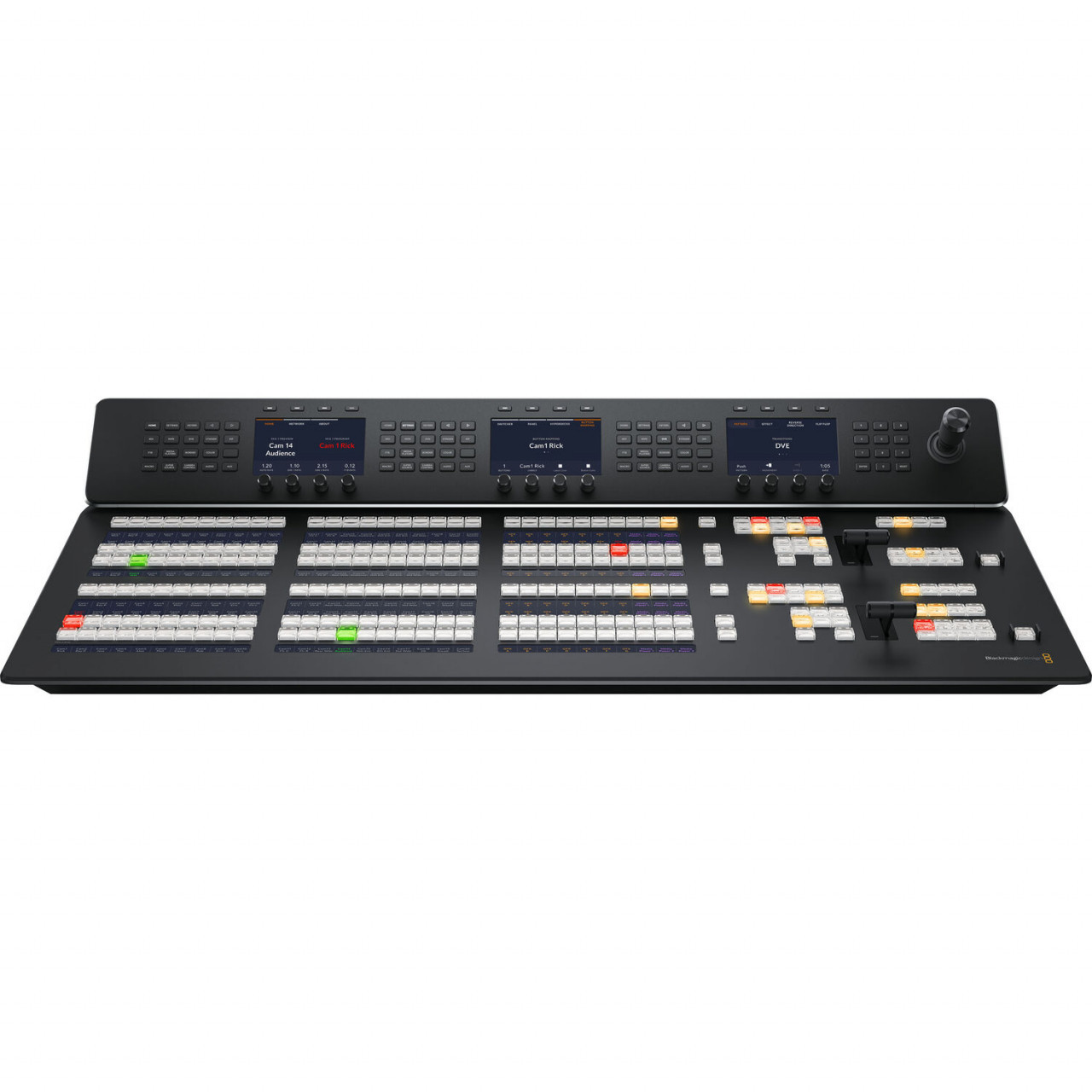

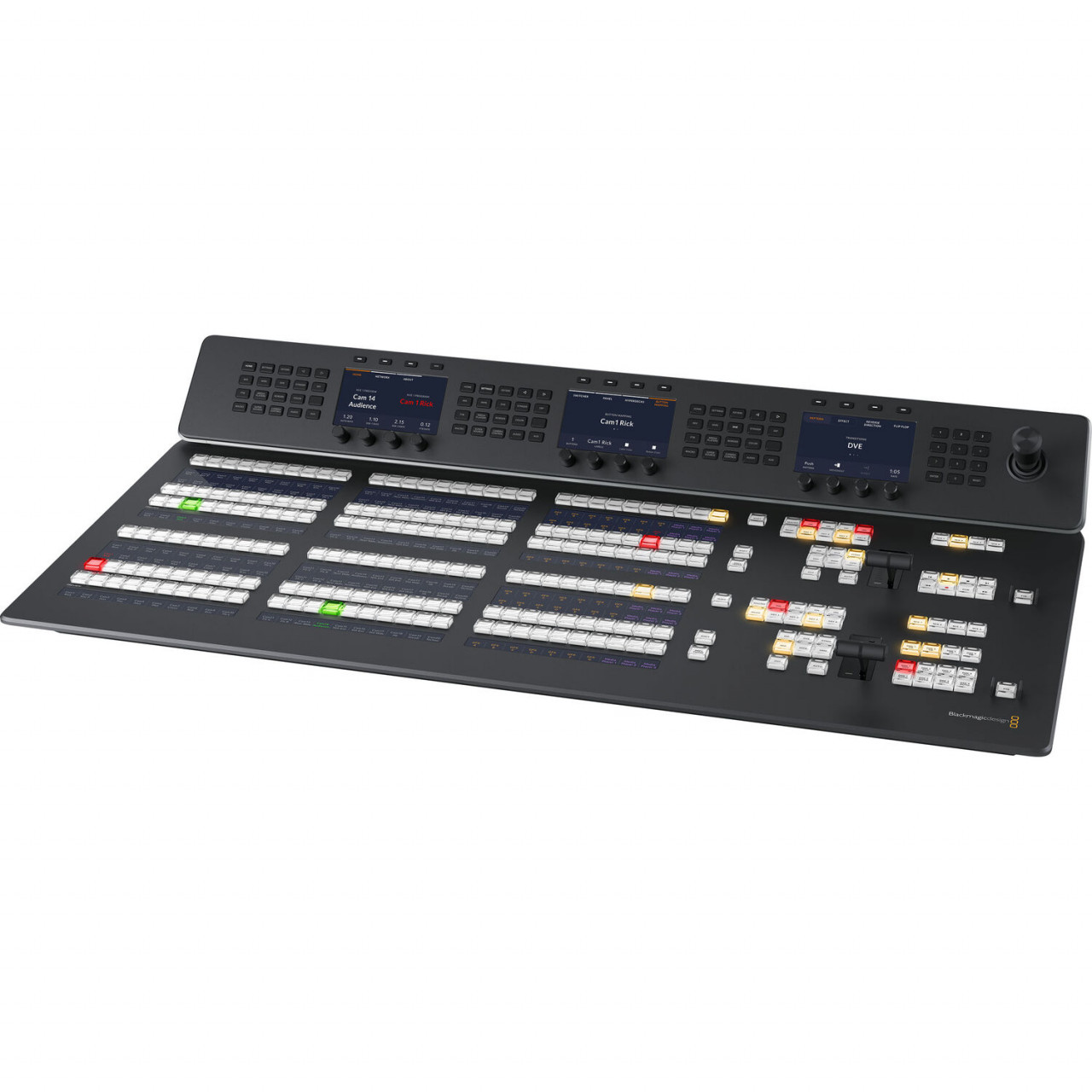

Panou de control Blackmagic Design ATEM 2 M/E Advanced Panel 30
Consolă hardware profesională de format mare pentru fluxuri de lucru complexe de producție live, echipată cu 2 rânduri M/E independente a câte 30 de butoane de intrare directă, 3 ecrane LCD de sistem per rând, joystick cu 3 axe, fader bar dual și alimentare internă complet redundantă.
Concepte cheie
Dispune de 2 rânduri Mix Effects fizice independente, fiecare având capacitatea de a controla până la 4 M/E în switcherele de mari dimensiuni.
Atât rândurile de control, cât și butoanele de intrare includ ecrane LCD dedicate pentru personalizarea completă a textului și etichetelor.
Interfața integrată 1000 BASE-T include ieșire loop output pentru a permite înlănțuirea de panouri suplimentare sau calculatoare în rețea.
Arhitectură cu două surse interne de alimentare independente pe 100-240V AC pentru a elimina riscul deconectării accidentale în regim live.
Caracteristici principale
Consola oferă acces tactil extins prin 30 de butoane dedicate pe rând, extinzându-se la 60 de crosspoints mapate prin shiftare.
Fiecare rând M/E beneficiază de propriile afișaje electronice de meniu, asistate de o matrice de butoane de control 3 x 20.
Include bus de selecție independent pe fiecare rând, plus selectoare rapide pentru tranziții Downstream Keyer (Auto, Cut, Tie/Preview).
Butoanele fizice folosesc feedback vizual multicolor de înaltă intensitate, fiind acompaniate de 12 indicatori dedicați on-air.
Echipat cu un joystick de înaltă precizie pentru poziționarea în timp real a DVE-urilor, camerelor PTZ sau a elementelor grafice pe ecran.
Configurație masivă de butoane fizice dedicate automatizării, structurată într-un format compact de 2 x 30 de taste macro.
Dispune de un port dedicat USB Type-C ce asigură aplicarea rapidă a actualizărilor de firmware software intern prin utilitarele oficiale.
Include 2 leviere fizice de fader pentru execuția manuală a tranzițiilor și 8 butoane dedicate controlului playerelor externe hardware/software.
Despre ATEM 2 M/E Advanced Panel 30
Control hardware de maximă densitate pentru producții live masive
Consola hardware Blackmagic Design ATEM 2 M/E Advanced Panel 30 reprezintă soluția definitivă pentru operatorii și regizorii de emisie care gestionează fluxuri video complexe cu zeci de intrări concurente. Echipat cu două rânduri Mix Effects fizice și o lățime extinsă ce adăpostește 30 de butoane de selecție directă a surselor pe fiecare linie, acest panou elimină complet latența specifică utilizării interfețelor software. Arhitectura inteligentă permite fiecărui rând să preia controlul a până la 4 M/E pe switcherele ATEM de mari dimensiuni, oferind o scalabilitate fără precedent în studiourile de televiziune centralizate sau în unitățile mobile de producție (OB Van).
Personalizare electronică avansată și feedback tactil instant
Spre deosebire de consolele tradiționale ce necesită etichetare fizică cu bandă adezivă, ATEM 2 M/E Advanced Panel 30 folosește tehnologia LCD integrată pe scară largă. Toate butoanele de intrare și rândurile principale includ afișaje electronice dinamice care permit scrierea de text personalizat de până la 24 de caractere pe 6 rânduri, facilitând identificarea instantanee a camerelor, graficilor sau feed-urilor din teren. Butoanele cu LED-uri tri-color oferă un feedback cromatic clar în funcție de starea sursei (Program / Preview), iar cele 12 indicatoare on-air integrate asigură un management vizual impecabil în timpul transmisiunilor live intense.
Sistem extins de ecrane LCD pentru configurarea meniurilor
Miezul operațional al consolei este reprezentat de cele 3 ecrane LCD de sistem independente, amplasate strategic pe panoul superior înclinat. Aceste display-uri elimină necesitatea accesării meniurilor pe monitoare externe, afișând în timp real parametrii esențiali ai mixului video, ratele de tranziție, controlul cheilor și setările de sistem. Controlul meniurilor este asistat de o matrice de butoane soft fizice cu o configurație de 3 x 20 de taste, plasate adiacent ecranelor, oferind inginerilor video acces instantaneu la ajustări micro fără a perturba fluxul de comutare principal al regiei.
Conectivitate flexibilă de rețea și redundanță electrică broadcast

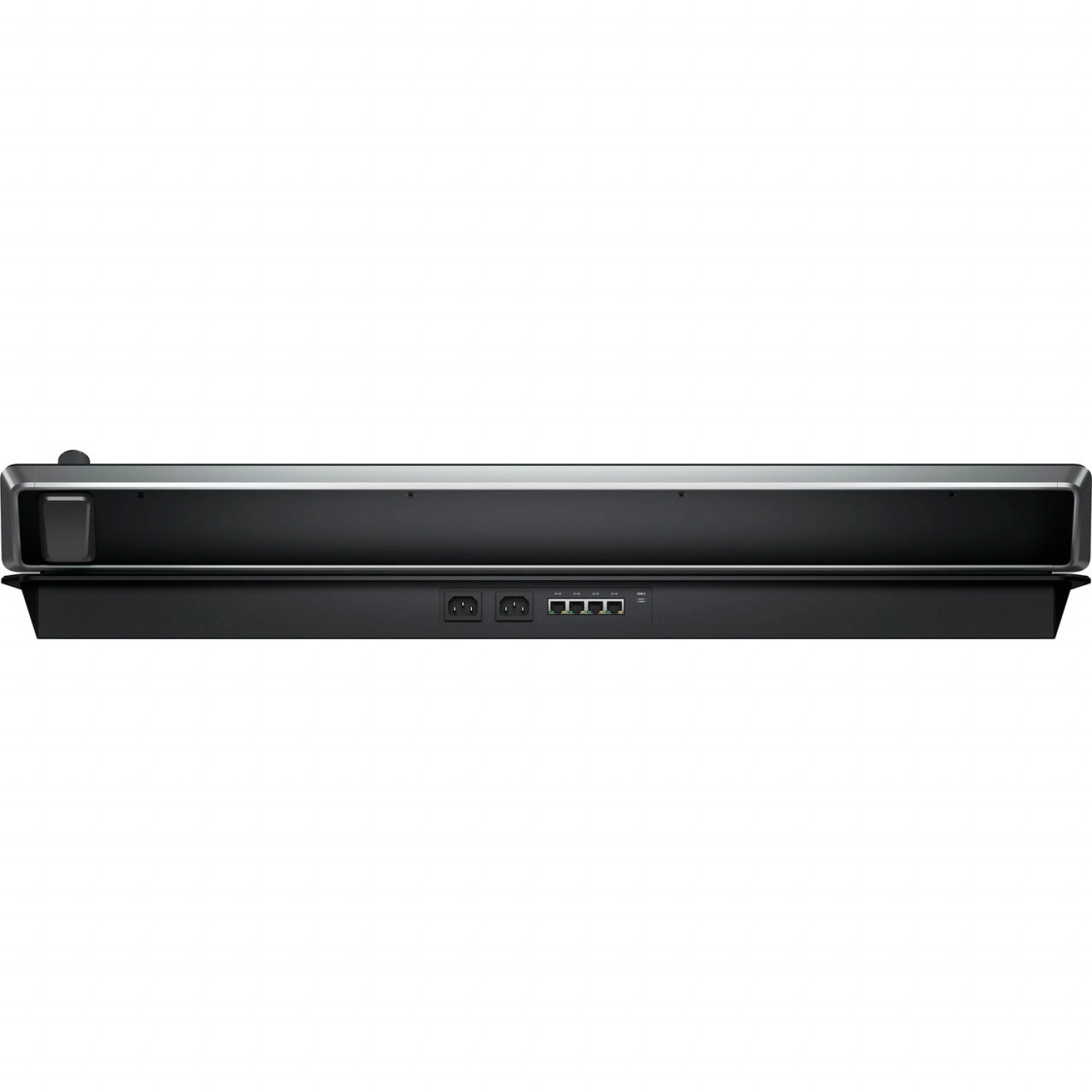

Pe partea de infrastructură din spate, panoul este prevăzut cu un switch Ethernet integrat cu 4 porturi 10/100/1000 BASE-T. Această implementare cu loop output permite tehnicienilor să lege în serie panouri suplimentare din familia ATEM Advanced Panel, switchere fizice sau computere dedicate rulării ATEM Software Control, minimizând cablurile rulate prin podeaua regiei. Siguranța exploatării este garantată de prezența a două surse de alimentare interne cu detectare automată pe 100-240V AC, ce pot fi conectate la faze electrice diferite sau sisteme UPS separate pentru a garanta continuitatea emisiei în caz de avarie electrică locală.
Aplicații și scenarii
Asigură controlul hardware ideal în studiourile centrale de știri sau divertisment, unde operarea a 2 rânduri M/E fizice sporește viteza de comutare live.
Lățimea extinsă cu 30 de butoane directe per rând permite maparea tuturor unghiurilor de cameră pe un singur bus, fără a comuta constant bănci auxiliare.
Designul ergonomic și densitatea butoanelor se integrează perfect în spațiile restrânse din camioanele de regie, oferind control extins per unitate de rack.
Sistemul masiv de 60 de macro-uri hardware stochează scripturi de control automate pentru lumini, grafică automatizată și routing audio dintr-o apăsare.
Folosirea joystick-ului cu 3 axe permite controlul fluid în timp real al mișcărilor pan-tilt-zoom pentru camerele robotizate direct de pe consolă.
Datorită celor 4 porturi Ethernet, panoul poate fi plasat la distanță de mixerul video central, operând prin infrastructura locală a clădirii.
Glosar · Tehnologii
Arhitectura structurală a unui switcher video responsabilă cu mixajul elementelor dintr-o bancă video, incluzând selectoarele de Program, Preview, efectele de tranziție și keyerele aferente.
Butoanele fizice dedicate de pe panou atribuite intrărilor de semnal video. Consolele avansate dispun de rânduri extinse pentru a asigura rutarea instantanee a surselor fără a naviga prin pagini software.
Sistem de procesare a efectelor ce aplică straturi grafice (titluri, logo-uri, burtiere) peste semnalul final, localizat după stadiul principal de efecte de tranziție M/E.
Sistem hardware bazat pe integrarea a două surse electrice interne active simultan. Dacă una dintre linii pierde curent, cea secundară preia alimentarea integrală instantaneu fără întreruperea panoului.
Specificații tehnice
| Conexiuni și Interfețe | |
| Ethernet | 4 x 10/100/1000 BASE-T cu loop output pentru panouri de control adiționale sau computere |
| Actualizări Software | 1 x USB-C pentru actualizări de firmware |
| Arhitectură Panou și Control | |
| Număr Rânduri Mix Effects | 2 |
| Puncte de Intersecție Directe (Direct Cross Points) | 30 |
| Puncte de Intersecție Shiftate (Shifted Cross Points) | 60 |
| Tip Buton Crosspoint | Tri-Color LED |
| Etichetare Crosspoint (Crosspoint Label) | LCD cu 6 rânduri și 24 de caractere |
| Selectoare Tranziție DSK | 4 x Auto, Cut, Tie/Preview |
| Afișaje Tranziție Preview (Preview Transition) | 2 |
| Indicatoare On-Air | 12 |
| Afișaj Rată Tranziție (Transition Rate Displays) | Via meniu principal |
| Afișaje Meniu LCD (LCD Menu Displays) | 3 |
| Control Meniu (Menu Control) | Butoane în format 3 x 20 |
| Butoane Macro Dedicate | 2 x 30 |
| Source Select Bus | 2 |
| Tastatură Numerică (Numeric Keypad) | 1 |
| Butoane Control Transport (Transport Control Buttons) | 8 |
| Fader Bar | 2 |
| Destination Bus | 2 |
| Joystick cu 3 Axe (3 Axis Joystick) | 1 |
| Indicatori Status Alimentare (Power Status Indicators) | None |
| Software și Sisteme de Operare | |
| Aplicații Software Incluse | ATEM Software Control Panel |
| Sisteme de Operare Compatibile | Mac 14.0 Sonoma, Mac 15.0 Sequoia sau mai nou · Windows 10 și Windows 11 |
| Alimentare și Mediu de Operare | |
| Tensiune de Intrare (Input Voltage) | 2 x Alimentare internă 100-240V AC |
| Alimentare Redundantă (Redundant Power) | Yes |
| Consum de Energie (Power Usage) | 120W |
| Dimensiuni Fizice | Lățime 1110 mm · Adâncime bază 385 mm · Înălțime totală panou superior inclinat 166 mm · Adâncime profil total 401 mm ({{VERIFICĂ_MANUAL}}) |
| Temperatură de Operare | 0° to 40° C (32° to 104° F) |
| Temperatură de Stocare | -20° to 60° C (-4° to 140° F) |
| Umiditate Relativă | Up to 95% |
Întrebări frecvente
Câte rânduri Mix Effects fizice controlează acest panou în mod nativ?
Panoul hardware integrează 2 rânduri M/E fizice complet independente. Totuși, fiecare rând dispune de mapare software avansată pentru a putea comuta și controla până la 4 M/E pe switcherele ATEM extinse.
La ce folosește ieșirea de tip loop output de pe cele 4 porturi Ethernet?
Cele 4 porturi Ethernet standard 10/100/1000 BASE-T sunt prevăzute cu o arhitectură de rețea tip loop, permițând conectarea în serie (daisy-chain) a altor panouri suplimentare din serie sau a calculatoarelor de regie, fără a fi necesar un switch extern de rețea adițional.
Este obligatorie utilizarea ambelor cabluri de alimentare?
Nu, panoul funcționează perfect și cu un singur cablu de alimentare cuplat. Însă alimentarea duală 100-240V AC este concepută pentru a asigura redundanță hardware completă; conectarea ambelor surse la rețele de curent sau UPS-uri diferite previne stingerea accidentala a consolei.
Cum se pot edita etichetele de text ce apar deasupra butoanelor?
Etichetele ce apar pe ecranele LCD cu 6 linii și 24 caractere sunt digitale și se pot configura complet prin intermediul aplicației software oficiale ATEM Software Control Panel, permițând personalizarea denumirilor în funcție de camerele sau sursele conectate.
Ce sisteme de operare sunt necesare pentru actualizarea consolei?
Pentru managementul consolei și aplicarea firmware-ului prin conexiunea USB Type-C, sunt suportate nativ sistemele de operare Apple Mac (macOS 14.0 Sonoma, macOS 15.0 Sequoia sau versiuni ulterioare) precum și stațiile PC cu Windows 10 sau Windows 11.
