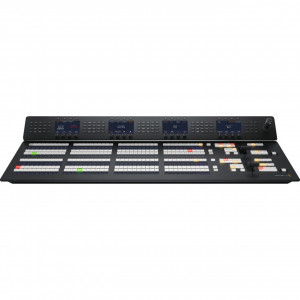

Blackmagic Design ATEM 2 M/E Advanced Panel 40 panou de control profesional pentru mixere video live
Avantajele noastre
Descriere
Panou de control Blackmagic Design ATEM 2 M/E Advanced Panel 40

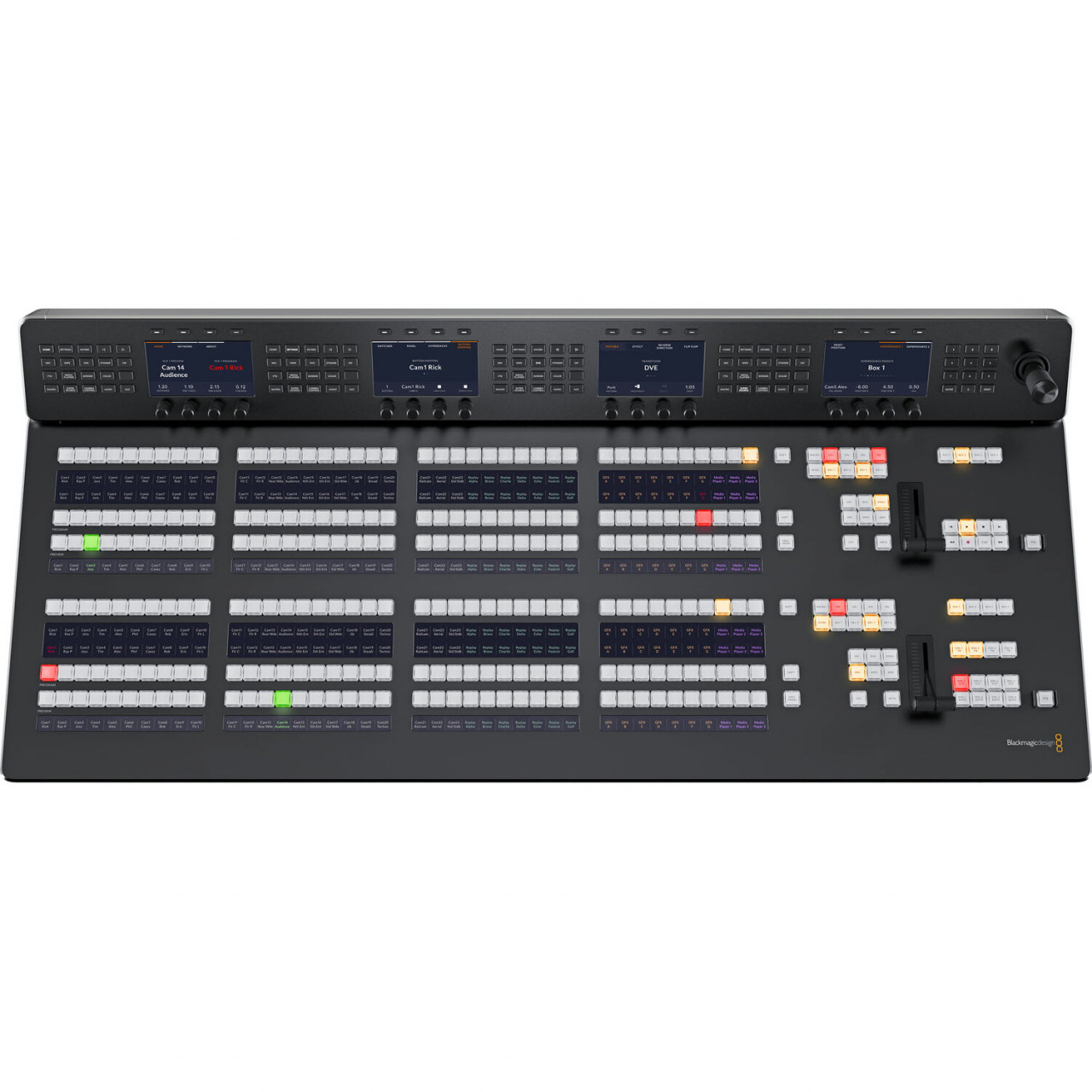

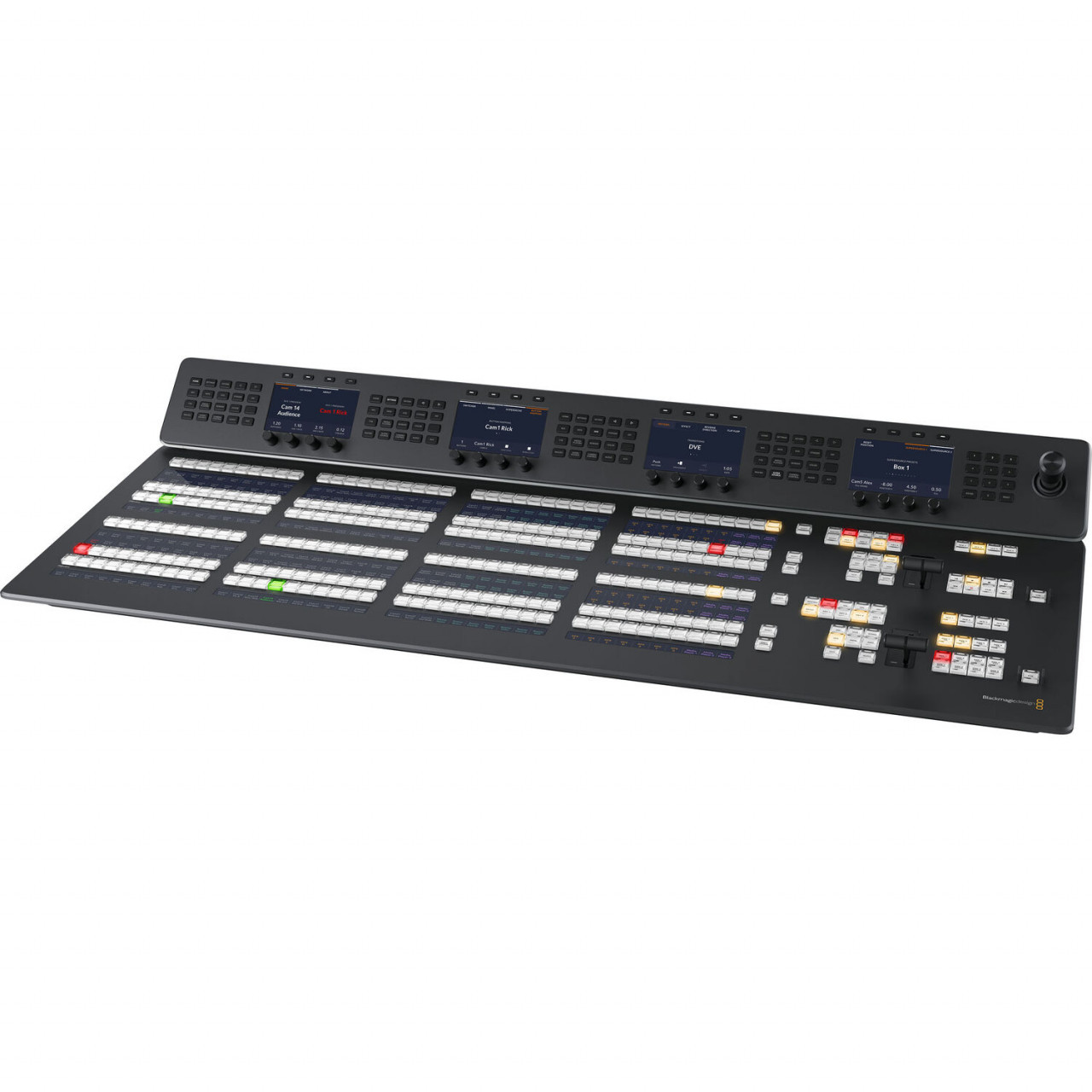

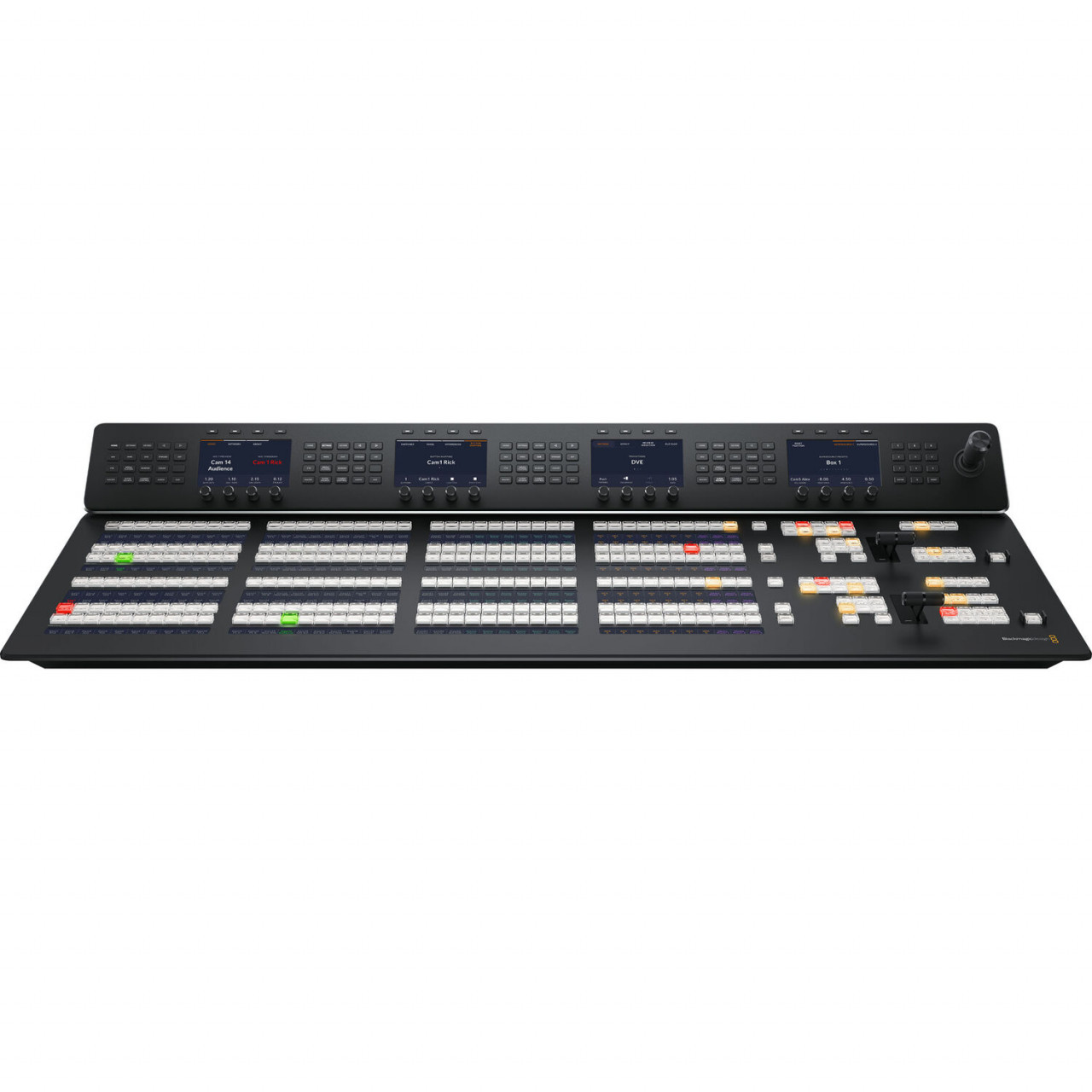

Consolă hardware profesională pentru fluxuri de lucru broadcast de mari dimensiuni, echipată cu 2 rânduri M/E independente a câte 40 de butoane de intrare, 4 ecrane LCD de control pentru fiecare rând, select bus dedicat, joystick cu 3 axe, pârghii de fader duble și alimentare complet redundantă.
Concepte cheie
Dispune de 2 rânduri Mix Effects fizice distincte, fiecare capabilă să preia controlul a până la 4 M/E din structura mixerelor de mari dimensiuni.
Fiecare buton de intrare din cele două rânduri integrează un afișaj LCD dedicat pentru customizare text și caractere personalizate pe 6 linii și 24 de caractere.
Echipat cu două surse de alimentare interne independente 100-240V AC pentru a asigura continuitatea operării în medii de transmisie live critice.
Suprafață masivă de control cu 40 de butoane fizice pe rând pentru cross-point-uri directe, expandabile la 80 prin intermediul tastelor Shift.
Caracteristici principale
Fiecare rând M/E dispune de ecrane LCD independente asociate cu 4x20 butoane pentru un management facil al meniurilor complexe.
Fiecare rând include propria magistrală de selecție izolată, accelerând modificarea surselor auxiliare sau a keyer-elor fără a afecta fluxul program.
Elemente fizice de tip crosspoint dotate cu iluminare LED tri-color structurală, oferind indicații vizuale imediate pentru starea surselor video.
Un joystick integrat pe 3 axe permite manipularea directă și în timp real a efectelor video digitale DVE, poziționare PIP și ajustare elemente 3D.
Sistem echipat cu 4 grupuri de selecție Auto, Cut și Tie/Preview pentru operarea rapidă a elementelor de tip Downstream Keyer.
Conexiune de rețea formată din 4 porturi 10/100/1000 BASE-T cu loop output integrat pentru interconectarea în buclă a consolelor adiționale sau calculatoarelor.
Consola include 2 bare de fader mecanice de înaltă rezoluție, una pentru fiecare rând de mixaj, ideale pentru tranziții manuale perfect controlate.
Arhitectură cu un set extins de 2x40 butoane dedicate rulării instantanee a macrocomenzilor complexe pre-programate.
Despre ATEM 2 M/E Advanced Panel 40
Control masiv și flux de lucru extins cu 40 de butoane
Blackmagic Design ATEM 2 M/E Advanced Panel 40 este o consolă hardware de top proiectată pentru utilizatorii care rulează mixere video complexe din gama ATEM și au nevoie de acces fizic extins, fără comutări repetate de bănci. Acest model integrează 2 rânduri M/E complete, fiecare având o lățime nativă de 40 de butoane pentru cross-point-uri directe, numărul total de surse accesibile prin comutare Shift ajungând la 80. Lățimea sa generoasă optimizează operarea în regii de producție live foarte mari sau vehicule de transmisie OB Van, unde operatorii au nevoie să monitorizeze și să comute zeci de camere, servere de replay și elemente grafice în fracțiuni de secundă.
Afișaje LCD dinamice pentru etichetare și control meniu
Consola elimină complet necesitatea utilizării benzilor de hârtie pentru etichetarea intrărilor. Toate cele 40 de butoane de pe ambele rânduri includ display-uri LCD dedicate de înaltă rezoluție, capabile să afișeze etichete personalizate de până la 24 de caractere dispuse pe 6 linii. Pe lângă sistemul de labeling pentru surse, panoul încorporează câte 4 ecrane LCD de sistem independente pentru fiecare rând M/E. Aceste afișaje sunt acompaniate de o matrice de 4x20 butoane de control și encodere rotative precise, asigurând configurarea parametrilor structurali direct din meniul consolei hardware, fără a fi necesară intervenția în interfața software a computerului.
Sincronizare superioară, macro-uri și joystick pe 3 axe
Performanța în control este susținută de elemente fizice de clasă broadcast: un joystick pe 3 axe extrem de fin, tastatură numerică dedicată pentru introducerea rapidă a parametrilor sau ratelor de tranziție și 8 butoane pentru controlul transportului media. Pentru automatizarea secvențelor de producție, consola dispune de butoane de macro dedicate într-o configurație de 2x40, ce permit declanșarea instantă a fluxurilor pre-înregistrate. Fiecare rând Mix Effects vine echipat cu propria magistrală dedicată (Source Select Bus) și selectori dedicați pentru tranzițiile Downstream Keyer (DSK), dând operatorului posibilitatea de a previzualiza și executa elemente complexe de tip Tie, Cut sau Auto în siguranță deplină.
Infrastructură IP avansată și alimentare electrică redundantă

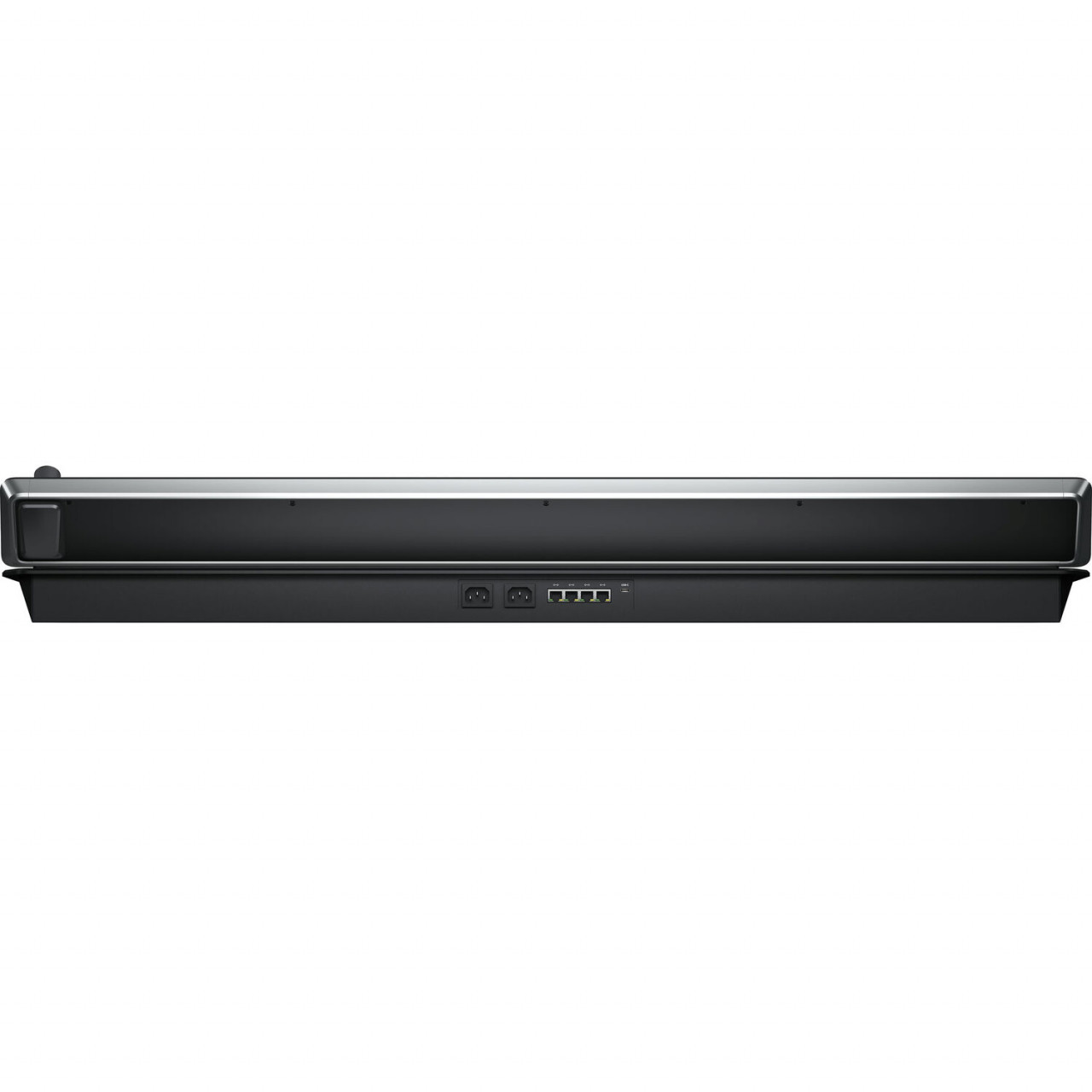

Pentru integrarea în arhitecturi de rețea redundante, secțiunea de conexiuni dispune de un switch Gigabit Ethernet intern cu 4 porturi 10/100/1000 BASE-T. Această structură permite conectarea în buclă (loop output) a multiple unități, computere de management sau mixere ATEM suplimentare dintr-o singură conexiune magistrală. Portul USB-C nativ asigură aplicarea rapidă a update-urilor de firmware interne. Din punct de vedere energetic, ATEM 2 M/E Advanced Panel 40 include o arhitectură de siguranță critică formată din două surse de alimentare interne independente de 100-240V AC, consumul său total fiind de 160 W, asigurând o rezistență totală la defecțiuni pe liniile de alimentare din teren.
Aplicații și scenarii
Echipamentul centralizează controlul a zeci de surse video active, permițând comutarea știrilor, emisiunilor de tip talk-show și a elementelor grafice on-air în timp real.
Datorită designului compact pe adâncime și a lățimii masive de 40 de butoane, se integrează ideal în spațiile înguste din camioanele de producție video mobilă.
Găzduiește instant unghiuri multiple de cameră și feed-uri de replay multi-canal, oferind acces fizic rapid prin butoanele iluminate LED și ecranele de labeling.
Permite rutarea feed-urilor către ecranele uriașe de tip LED de pe scenă prin bănci M/E secundare, în timp ce rândul principal livrează stream-ul program final.
Automatizează graficile complexe de gaming, integrările Picture-in-Picture DVE prin joystick și apelarea de macro-uri preconfigurate pentru tranziții repetitive.
Alimentează fluxurile corporative sau instituționale de mari dimensiuni, oferind o interfață hardware stabilă ce izolează operatorul de instabilitățile PC-ului.
Glosar · Tehnologii
Arhitectură de magistrale video din cadrul unui switcher care permite combinarea surselor, adăugarea de chei de luminanță/crominanță și aplicarea tranzițiilor digitale înainte ca semnalul să ajungă la stadiul final.
Butoane hardware dedicate selecției fizice directe a intrarilor video dintr-o matrice. Configurația extinsă de 40 de butoane oferă acces direct pe un singur rând, eliminând latențele cauzate de paginare.
Sisteme de keying poziționate în aval de procesarea principală a efectelor video. Sunt folosite de regulă pentru suprapunerea de grafică fixă, logo-uri de post (bug) sau titluri ce trebuie să rămână constante pe imagine.
Configurație tehnică ce integrează două surse de tensiune independente. Dacă una dintre rețele sau circuite electrice se întrerupe, consola preia instant energia de pe sursa secundară fără nicio secundă de downtime.
Specificații tehnice
| Conexiuni și Interfețe | |
| Ethernet | 4 x 10/100/1000 BASE-T cu loop output pentru panouri de control adiționale sau computere |
| Software Updates | 1 x USB-C pentru firmware updates |
| Product Specifics | |
| Number of Mix Effects Rows | 2 |
| Crosspoint Label | 6 rows 24 character LCD |
| Preview Transition | 2 |
| Direct Cross Points | 40 |
| On-Air indicator | 12 |
| Transition Rate Displays | Via main menu |
| Shifted Cross Points | 80 |
| Power Status Indicators | None |
| LCD Menu Displays | 4 |
| Crosspoint Button Type | Tri-Color LED |
| DSK Transition Selectors | 4 x Auto, Cut, Tie/Preview |
| Menu Control | 4 x 20 buttons |
| Dedicated Macro Buttons | 2 x 40 |
| Source Select Bus | 2 |
| Numeric Keypad | 1 |
| Transport Control Buttons | 8 |
| Fader Bar | 2 |
| Destination Bus | 2 |
| 3 Axis Joystick | 1 |
| Software și Sisteme de Operare | |
| Software Applications | ATEM Software Control Panel. |
| Operating Systems | Mac 14.0 Sonoma, Mac 15.0 Sequoia or later. Windows 10 and 11. |
| Cerințe de Alimentare și Mediu | |
| Input Voltage | 2 x Internal 100-240V AC. (Mains 100-240V AC Power) |
| Redundant Power | Yes |
| Power Usage | 160W |
| Operating Temperature | 0° to 40°C (32° to 104° F) |
| Storage Temperature | -20° to 60° C (-4° to 140° F) |
| Relative Humidity | Up to 95% |
Întrebări frecvente
Câte surse video pot fi controlate direct de pe butoanele fizice ale panoului?
Panoul dispune de 40 de butoane fizice pe fiecare rând pentru selectarea directă a punctelor de intersecție (Direct Cross Points). Prin intermediul tastelor Shift, capacitatea se dublează, oferind acces rapid la 80 de puncte shifted (Shifted Cross Points).
Poate acest model cu 2 rânduri fizice să controleze mixere ATEM cu mai multe rânduri M/E?
Da. Deși consolă este un model fizic cu 2 rânduri de tip Mix Effects, arhitectura sa internă permite ca fiecare rând fizic să preia controlul a până la 4 rânduri M/E în cadrul switcherelor din gamele mai mari.
Cum funcționează redundanța la alimentare pe această consolă hardware?
ATEM 2 M/E Advanced Panel 40 încorporează două surse de alimentare interne redundante ce acceptă o tensiune de intrare de 100-240V AC. Conectarea lor la linii sau faze electrice diferite elimină riscul opririi echipamentului în cazul unei defecțiuni pe una dintre surse.
Ce tip de ecrane sunt folosite pentru etichetarea personalizată a butoanelor?
Sistemul folosește afișaje LCD structurate pe 6 linii, capabile să randeze până la 24 de caractere per ecran, mapate pe butoanele destinate selectării cross-point-urilor.
Care sunt conexiunile de rețea disponibile pe spatele dispozitivului?
Panoul este echipat cu 4 conexiuni Ethernet RJ-45 de viteză 10/100/1000 BASE-T. Acestea includ o funcție de loop output, permițând legarea în serie a echipamentelor fără a fi necesar un switch extern adițional pentru fiecare terminal în parte.
Conținutul cutiei
Produse complementare recomandate
Reprezintă unitățile centrale de mixaj ideale pentru a fi controlate hardware de acest panou, asigurând preluarea semnalelor M/E multiple și rutarea resurselor DVE.
Asigură o conexiune fizică stabilă în cele două porturi Mains AC ale consolei, prevenind deconectările accidentale din cauza vibrațiilor sau a tensiunilor mecanice din rack.
Recordere profesionale perfect integrabile, ce pot fi gestionate direct de pe consola ATEM utilizând cele 8 butoane fizice dedicate secțiunii de Transport Control.
