Blackmagic Design ATEM 2 M/E Constellation HD mixer video live production switcher 20 intrări 3G-SDI

Name: Blackmagic Design ATEM 2 M/E Constellation HD mixer video live production switcher 20 intrări 3G-SDI
Brand: Blackmagic Design
SKU: SWATEMSCN2/1ME2/HD

10.500^,00 Lei (TVA inclus)

TVA inclus | Taxele de livrare se adaugă la checkout.

Solicita termenul de livrare

Solicita publicare produs in SICAP

Cumpara acum, plateste mai tarziu de la 208,08 Lei / Luna (Detalii aici)

Ai gasit un pret mai bun? Plaseaza comanda si castiga puncte de loialitate in valoare de 105^,00 Lei

Avantajele noastre

Finantare companii Plati online securizate Consultanta tehnica

Comenzi telefonice - 0786454622, L - V: 10:00 - 17:30

Cere detalii

Trimite-ne un mesaj

Descriere

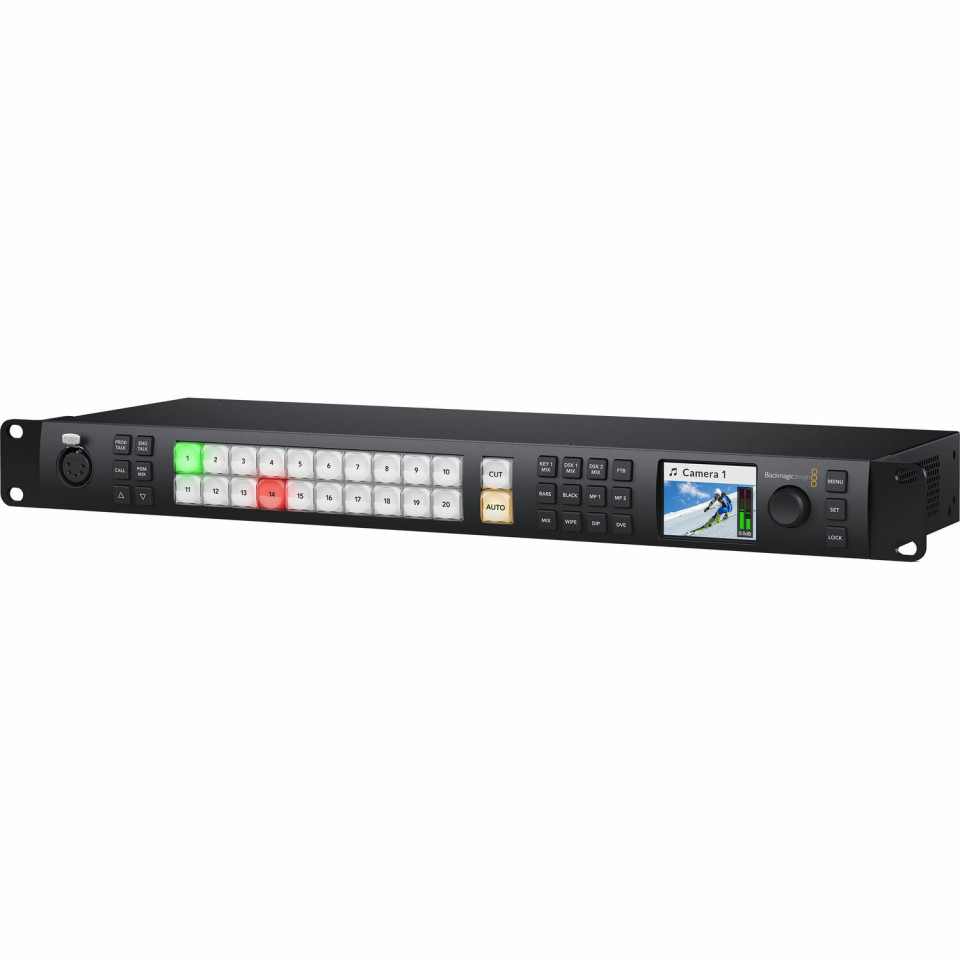

Mixer video Blackmagic Design ATEM 2 M/E Constellation HD

Sistem profesional de producție live în format 1U, echipat cu 20 de intrări 3G-SDI cu conversie automată de format, 12 ieșiri auxiliare independente, procesor SuperSource, efecte DVE, 8 keyere chroma avansate și mixer audio Fairlight integrat cu 48 de canale pentru transmisiuni broadcast de înaltă definiție.

Concepte cheie

Arhitectură 2 M/E masivă

Dispune de 20 de intrări 3G-SDI și 12 ieșiri independente 3G-SDI, oferind flexibilitate extremă în rutarea semnalelor și gestionarea surselor multiple.

Conversie totală pe intrări

Fiecare dintre cele 20 de intrări dispune de propriul convertor de format și frame rate, eliminând necesitatea sincronizatoarelor externe.

Mixer Fairlight integrat

Include o consolă audio digitală cu 48 de canale, echipată cu EQ parametric pe 6 benzi, expander, gate, compresor și limiter profesionale.

Procesare SuperSource

Permite crearea de layout-uri multi-fereastră complexe cu un singur procesor dedicat, adăugând straturi vizuale superioare fără a consuma din resursele DVE.

Caracteristici principale

📹

Conectivitate 3G-SDI extinsă

Echipat cu 20 de intrări SDI și 12 ieșiri auxiliare independente, compatibile cu ratele de transfer 1.5G și 3G SDI.

🌐

Ieșire USB Webcam integrată

Portul USB-C funcționează ca o cameră web nativă, suportând rezoluții 720p sau 1080p la frame rate-ul programului (PGM) pentru streaming direct.

🎨

Compoziție avansată cu 10 keyere

Sistemul include 8 upstream keyers chroma avansate și 2 downstream keyers, permițând realizarea de efecte virtuale complexe.

🖥️

Multi View dublu configurabil

Dispune de 2 ieșiri multi view independente pe 3G-SDI, fiecare putând fi configurată pentru a afișa 16, 13, 10, 7 sau 4 ferestre.

⏱️

Re-sincronizare automată de cadru

Funcție de re-sync activă pe toate cele 20 de intrări video, garantând comutări curate între surse asincrone.

🔊

Sistem de talkback profesional

Suport dedicat cu conexiune XLR cu 5 pini pe panoul frontal și interfață RJ45 pentru integrarea cu sisteme talkback terțe.

🎬

Media Pool extins pentru grafică

Stochează până la 40 de imagini statice (formate PNG, TGA, BMP, GIF, JPEG, TIFF) și 2 clipuri video în rezoluție maximă 1080p60.

⚡

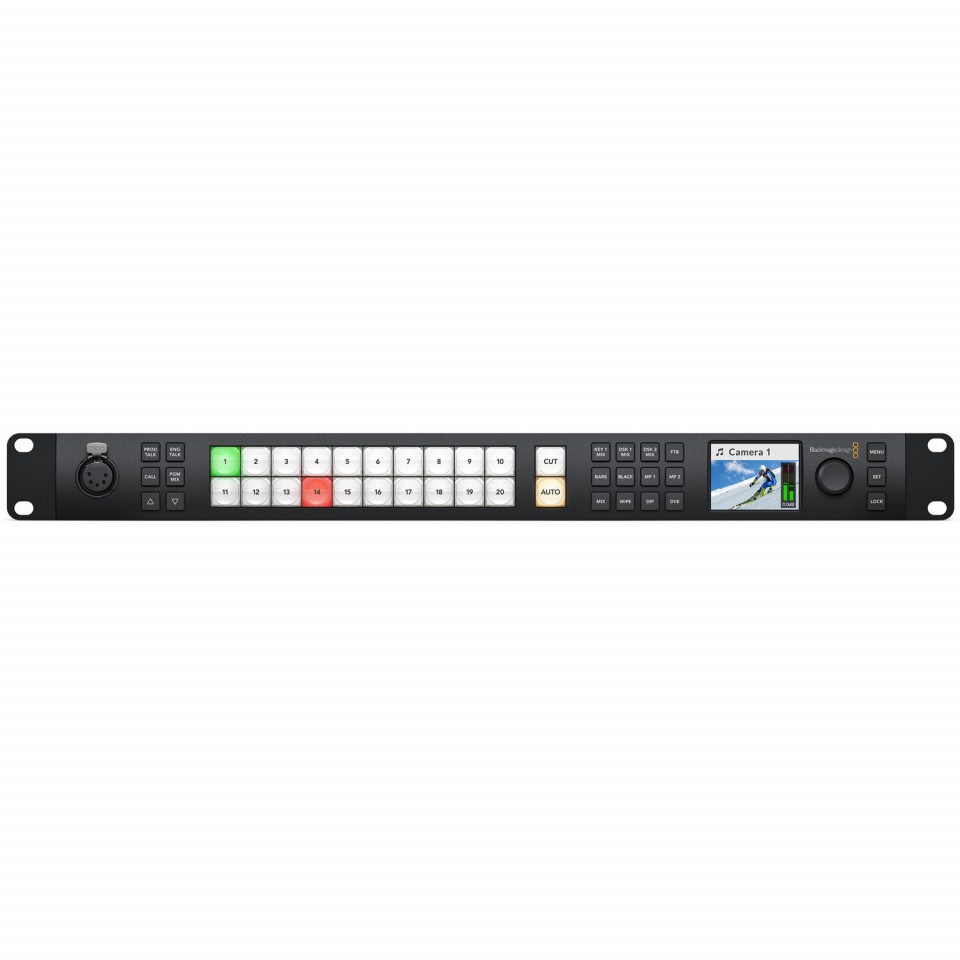

Panou de control frontal integrat

Ecranul LCD color de 2.2 inch oferă monitorizare în timp real, completat de 22 de butoane iluminate pentru control de urgență și setup.

Despre ATEM 2 M/E Constellation HD

Control total și flexibilitate în producțiile live HD

Blackmagic Design ATEM 2 M/E Constellation HD reprezintă o soluție de top pentru regie și producție video live de înaltă definiție. Integrat într-un șasiu compact de doar 1 unitate de rack (1U), acest switcher este proiectat pentru a face față celor mai exigente scenarii de transmisie. Cu un design ce pune accent pe versatilitate, echipamentul oferă 20 de intrări independente 3G-SDI, fiecare beneficiind de conversie automată a rezoluției și a ratei de cadre. Utilizatorii pot mixa fără efort surse video ce rulează în standarde diferite, asigurând un flux de lucru fluid și eliminând erorile cauzate de neconcordanțele de semnal în timpul transmisiunilor live din studiouri de televiziune sau evenimente de amploare.

Procesare video avansată și efecte vizuale de nivel broadcast

Echipamentul oferă capacități extinse de compoziție vizuală printr-un set masiv de 15 straturi (layers) totale, incluzând 8 upstream keyers chroma avansate și 2 downstream keyers. Adăugarea tranzițiilor de tip Stinger și DVE (2 de fiecare tip) oferă un control artistic desăvârșit asupra producției. Un avantaj major îl reprezintă procesorul SuperSource independent, care permite configurarea a până la 4 ferestre de tip picture-in-picture adiționale, cu fundaluri grafice personalizate, totul fără a consuma resursele DVE-urilor principale. Cele 12 ieșiri independente 3G-SDI pot fi alocate în mod flexibil ca ieșiri auxiliare (Aux), previzualizare (Preview) sau program (Program), oferind inginerilor de imagine controlul absolut asupra fiecărui monitor și recorder conectat.

Sunet de înaltă fidelitate cu motorul audio Fairlight

Pe lângă capacitățile video excepționale, ATEM 2 M/E Constellation HD integrează un mixer audio profesional Fairlight cu 48 de canale. Acesta permite controlul precis al sunetului embedded sosit prin cele 20 de intrări SDI (câte 8 canale per intrare), precum și al surselor analogice conectate prin cele două intrări audio balansate de tip Jack 1/4 inch. Fiecare canal audio beneficiază de un egalizator parametric pe 6 benzi, alături de dynamic processing de top: expander, gate, compresor și limiter. Monitorizarea se poate efectua rapid datorită indicatorilor de nivel și vârf (Level/Peak metering) afișați pe ecranul LCD frontal de 2.2 inch, oferind tehnicienilor un control complet al mixajului final de sunet direct din rack.

Ecosistem software și flexibilitate în operare

Switcherul include în pachet software-ul ATEM Software Control, compatibil cu sistemele de operare Windows și macOS (inclusiv suport pentru versiuni recente precum macOS Sonoma și Sequoia). Conectarea se realizează prin rețea prin portul Ethernet 10/100/1000 BASE-T sau direct prin USB-C. Pentru control fizic tactil de urgență, panoul frontal din fibră de sticlă oferă 22 de butoane iluminate LED pentru setup rapid și comutare directă. Dispozitivul suportă de asemenea integrarea cu panouri hardware externe Blackmagic ATEM Advanced Panels și dispune de funcție Mix Minus pe ieșirile audio, eliminând microfonia și ecoul în timpul apelurilor la distanță sau al intervențiilor reporterilor din teren.

Aplicații și scenarii

Studiouri de televiziune HD

Numărul mare de 20 de intrări permite conectarea simultană a camerelor de platou, a serverelor de play-out și a graficii, oferind control 2 M/E deplin pentru regie.

Streaming live corporativ

Ieșirea de tip Webcam pe USB-C permite conectarea instantă la computere pentru transmisii securizate pe platforme de streaming direct la rezoluție Full HD.

Producții de evenimente și concerte

Cele 12 ieșiri auxiliare independente pot alimenta ecranele LED de mari dimensiuni de pe scenă, monitoarele din backstage și recorderele master.

Transmisiuni sportive live

Procesarea SuperSource și ferestrele multi view de monitorizare sunt ideale pentru urmărirea unghiurilor multiple de acțiune și afișarea de grafică complexă în timp real.

Unități mobile de producție (OB Van)

Formatul ultra-compact de 1U economisește spațiu critic în rack-urile vehiculelor de producție, oferind în același timp specificațiile unei regii complete.

Lăcașuri de cult și conferințe

Mixerul audio Fairlight extins gestionează microfoanele de ambianță și lavalierele, oferind o sonorizare impecabilă combinată cu imagini perfect sincronizate.

Glosar · Tehnologii

● 2 M/E (Mix Effects)

Arhitectură de comutare video dublă, compusă din două bănci de mixaj independente. Permite pregătirea și rularea unui al doilea flux complet de efecte în paralel cu programul principal rulat pe post.

● SuperSource

Procesor hardware adițional inclus în mixerele avansate Blackmagic Design. Funcționează ca o sursă independentă cu 4 straturi video DFX folosite pentru compoziții simultane cu layout-uri multiple (de tip split-screen interviuri).

● Fairlight Audio Engine

Motor software și hardware dedicat procesării de sunet digital. Oferă un control precis pe fiecare canal, incluzând procesatoare de dinamică și egalizatoare parametrice la standarde înalte din cinematografie și broadcast.

● Mix Minus

Tehnologie audio avansată care transmite către o anumită ieșire întregul mixaj de sunet al programului, mai puțin semnalul sosit de la sursa respectivă. Esențială pentru a preveni microfonia și apariția ecoului la raportările de pe teren.

Specificații tehnice

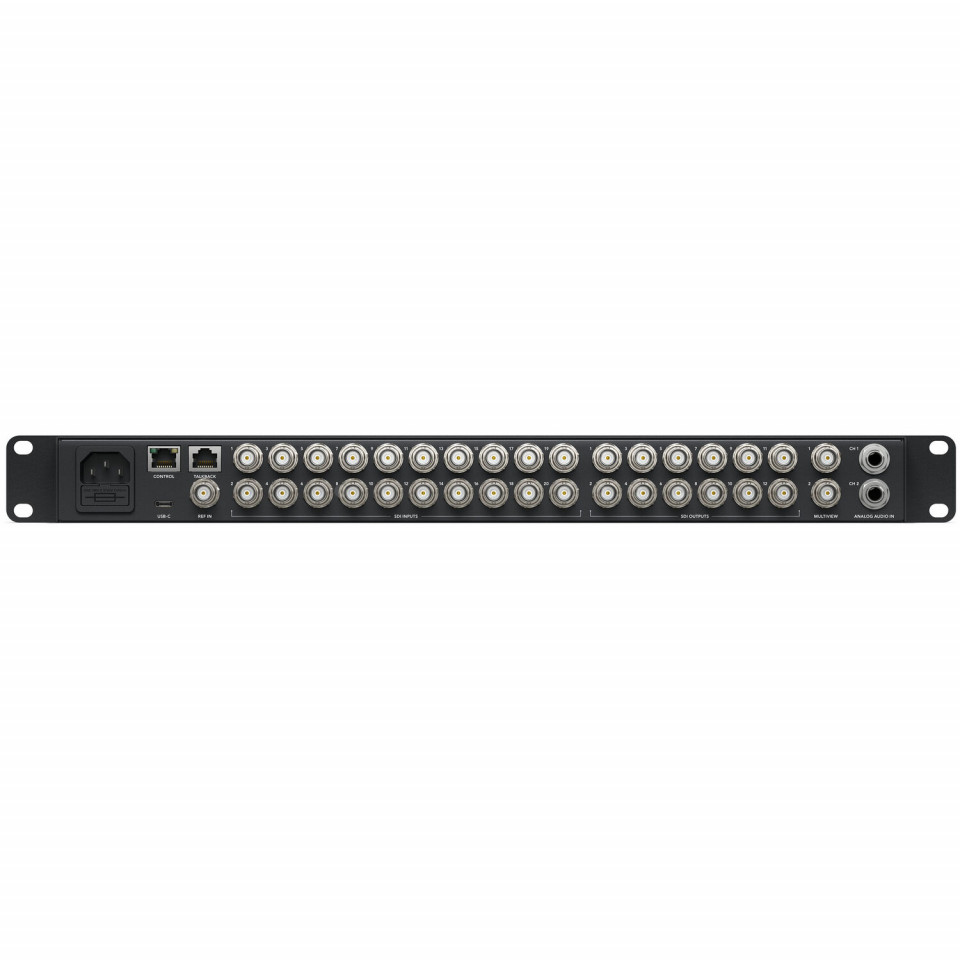

Conexiuni
Total Video Inputs	20
Total Video Outputs	12
SDI Rates	1.5G, 3G
Total Audio Inputs	2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback.
Total Audio Outputs	1 x 5 pin XLR Talkback.
SDI Audio Inputs	8 Ch embedded audio on all SDI inputs.
SDI Audio Outputs	16 Ch embedded audio on all SDI outputs.
Timecode Connections	None
Reference Input	Tri-Sync or Black Burst.
Video Input Re-Sync	On all 20 inputs.
Frame Rate and Format Converters	On all 20 inputs.
SDI Aux Outputs	Any of the 12 SDI outputs.
SDI Preview Outputs	Any of the 12 SDI outputs.
SDI Program Outputs	Any of the 12 SDI outputs.
Down Converted SDI Program Output	None
Webcam Output	1 x USB-C supporting 720p or 1080p at PGM frame rate.
Total Multi Views	2 x 3G-SDI
Control Panel Connection	Ethernet. Direct connection between panel and chassis, or via network.
Internal Timecode Generator	Yes
Talkback	RJ45 for 3rd party talkback systems.
Tally Output	Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).
Ethernet	Supports 10/100/1000 BASE-T.
Computer Interface	1 x USB-C supports USB 2.0
Standards
SD Video Standards	None
HD Video Standards	720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
SDI Compliance	SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B.
Video Sampling	4:2:2
Color Precision	10-bit.
Color Space	Rec. 709, Rec. 2020
SDI Auto Switching	Automatically detects between 1.5G-SDI and level A or level B 3G-SDI.
Product Specifics
Upstream Keyers	8
Downstream Keyers	2
Advanced Chroma Keyers	8
SuperSource	1
Talkback Support	Yes
Mix Minus Support	Yes
Linear/Luma Keyers	11
Transition Keyer (Stinger/DVE)	2 Stinger, 2 DVE.
Total Number of Layers	15
Pattern Generators	11
Color Generators	2
Control Panel	Front fascia emergency switching, software or optional hardware panel.
Routable Windows	32
Tally	Red for program and green for preview indication.
Windows Source Labels	Yes
Multi View Monitoring / Media Player / Display
Multi View Monitoring	2 x multi views each configurable to 16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, M/Es, DSKS, SuperSource, Clean Feed with optional labels and audio meters.
Multi View Video Standard	HD
Display Minimum Resolution	1366 x 768
Media Players	2
Channels	Fill and key for each media player.
Media Pool Still Image Capacity	40
Media Pool Clip Capacity	2 x up to 1080p60.
Media Player Clip Length in 720 HD	800 frames.
Media Player Clip Length in 1080 HD	400 frames.
Media Pool Still Image Format	PNG, TGA, BMP, GIF, JPEG and TIFF.
Media Pool Video File Format	TGA Sequence.
Media Pool Audio File Format	WAV, MP3 and AIFF.
Front panel	Built in 2.2 inch LCD monitor for video, 22 LED buttons for setup and emergency switching, 8 source buttons, 4 transition buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button.
Processing / Audio Mixer / Software / Power
Processing Delay	< 10 lines.
Audio Mixer	48 Channel mixer. Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter.
Down Conversion	None
Control Panel Included	ATEM Software Control Panel included free for Mac 11.11 Big Sur, Mac 12 Monterey or later and Windows 10 or 11.
Software Updates	Using USB or Ethernet connection directly connected to Mac or Windows computers. Includes ATEM Setup Utility.
Configuration	Set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB to chassis.
Operating Systems	Mac 14.0 Sonoma, Windows 10 and 11, Mac 15.0 Sequoia or later.
Power Supply	1 x Internal 100-240 AC.
Power Usage	52W
Physical Installation	1 Rack Unit Size.
Operating Temperature	0° to 40°C (32° to 104°F)
Storage Temperature	-20° to 60°C (-4° to 140°F)
Relative Humidity	0% to 90% non-condensing

Întrebări frecvente

Este necesar ca toate camerele conectate să aibă aceeași rezoluție?

Nu. ATEM 2 M/E Constellation HD dispune de traductoare de format și convertizoare de frame rate independente pe toate cele 20 de intrări 3G-SDI. Dispozitivul convertește automat orice semnal sosit la standardul setat în meniul central al mixerului.

Cum funcționează ieșirea de tip Webcam USB-C?

Portul dedicat USB-C transmite semnalul de Program (PGM) către computer, fiind recunoscut de sistemele de operare ca o cameră web standard. Suportă rezoluții de 720p și 1080p la frame rate-ul producției și este compatibil direct cu platforme de streaming, fără drivere suplimentare.

Se poate utiliza mixerul fără un panou de control fizic adițional?

Da. În pachet este inclusă gratuit aplicația software ATEM Software Control pentru Windows și Mac, care oferă o interfață grafică completă pentru mixaj. De asemenea, panoul frontal din fibră include ecranul LCD de 2.2 inch și 22 de butoane pentru configurări rapide și comutări de urgență.

Ce tipuri de fișiere grafice pot fi încărcate în Media Pool?

Pentru imagini statice, capacitatea este de 40 de cadre în formatele PNG, TGA, BMP, GIF, JPEG și TIFF. Pentru clipuri video animate (capacitate 2 clipuri până la 1080p60), sistemul folosește fișiere de tip TGA Sequence, iar sunetul asociat poate fi încărcat în formatele WAV, MP3 și AIFF.

Este suportată rezoluția Ultra HD 4K pe acest model?

Nu. Modelul de față este optimizat exclusiv pentru semnale High Definition (HD). Acesta acceptă standarde video pe 10 biți la rezoluții 720p și 1080i/1080p (până la 1080p60), fiind ideal pentru fluxuri de lucru broadcast HD native.

Conținutul cutiei

✓1× Unitate de producție video ATEM 2 M/E Constellation HD

✓1× Welcome wallet cu cod QR dedicat pentru descărcarea de software

○Cablu de alimentare IEC C13 standard (vândut separat)

○Panouri fizice suplimentare de control ATEM Advanced Panel (vândut separat)

○Interfață hardware Blackmagic Design GPI and Tally Interface pentru semnalizare (vândut separat)

Produse complementare recomandate

Cabluri coaxiale profesionale 3G-SDI cu conectori BNC

Sunt proiectate pentru a menține integritatea maximă a semnalelor digitale broadcast pe distanțe lungi. Asigură o ecranare optimă împotriva interferențelor parazite.

Interfețe Blackmagic GPI and Tally Interface

Permit adăugarea semnalizării luminoase Tally prin conexiune de rețea Ethernet. Indică operatorilor de cameră și prezentatorilor din platou care sursă este activă pe Program (Red) sau Preview (Green).

Convertoare hardware Micro Converter SDI to HDMI

Ideale pentru a converti cele 12 ieșiri independente 3G-SDI sau cele 2 ieșiri de multi view în semnal HDMI. Facilitează utilizarea unor ecrane sau televizoare comerciale pentru monitorizare în regie.

Sisteme de stocare HyperDeck Studio HD

Recordere de rack excelente pentru preluarea ieșirilor de Program master din switcher. Oferă înregistrare continuă pe medii de stocare rapide la calitate video broadcast necomprimată.

Specificații verificate din fișa tehnică oficială Blackmagic Design.
