Blackmagic Design ATEM 4 M/E Constellation 4K
Mixer video de producție live de dimensiuni masive, configurat în format 4 M/E pentru rezoluții Ultra HD. Sistemul integrează 40 de intrări 12G-SDI cu conversie automată de standard, 24 de ieșiri auxiliare 12G-SDI, 4 efecte video digitale (DVE), 16 keyere cromatice avansate ATEM, un mixer audio Fairlight profesional de 156 de canale și procesoare SuperSource duale pentru configurații de ecran complexe în medii de broadcast critice.
Concepte cheie
Fiecare intrare BNC include un convertor de format și rată independent, permițând mixarea surselor HD și Ultra HD fără echipamente externe.
Structură avansată cu 4 bănci M/E independente, 16 keyere cromatice avansate și 4 keyere downstream pentru compoziții stratificate complexe.
Mixer audio profesional cu 156 de canale, echipat cu egalizator parametric pe 6 benzi, expander, poartă de zgomot, compresor și limitator.
Patru ieșiri de monitorizare Multi View în format Ultra HD, capabile să afișeze rute complet configurabile pentru până la 64 de imagini simultane.
Caracteristici principale
Sistemul include resincronizare video și convertoare dedicate de format și cadru pe toate cele 40 de intrări de tip 12G-SDI.

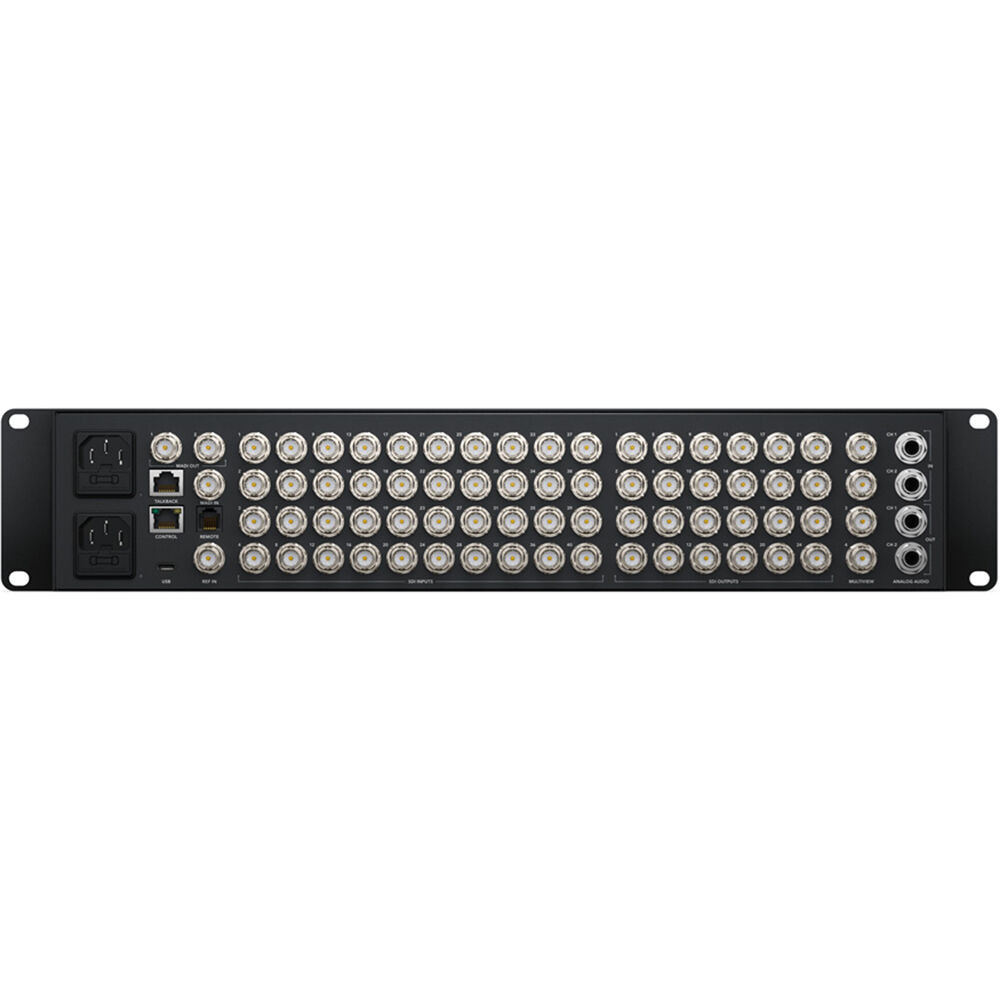

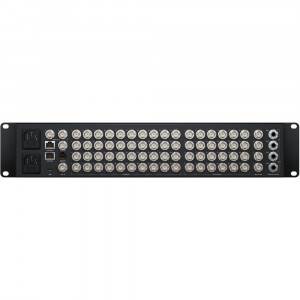

Dispune de 24 de ieșiri auxiliare 12G-SDI independente și complet asignabile, oferind o flexibilitate extremă de rutare a semnalelor de program sau preview.
Asigură chei cromatice de o precizie excepțională pentru studiouri virtuale multi-cameră, cu eșantionare avansată a culorilor de fundal și corecție de reflexie.
Două procesoare SuperSource dedicate, ce oferă 8 straturi DVE adiționale pentru configurarea layout-urilor picture-in-picture complexe.
Unitatea integrează două surse de alimentare complet independente de 100-240V AC pentru a garanta siguranța transmisiei în regim de live.
Intrări și ieșiri BNC MADI capabile să transporte câte 32 de canale audio stereo, extinzând masiv capacitatea de mixaj analogic/digital.

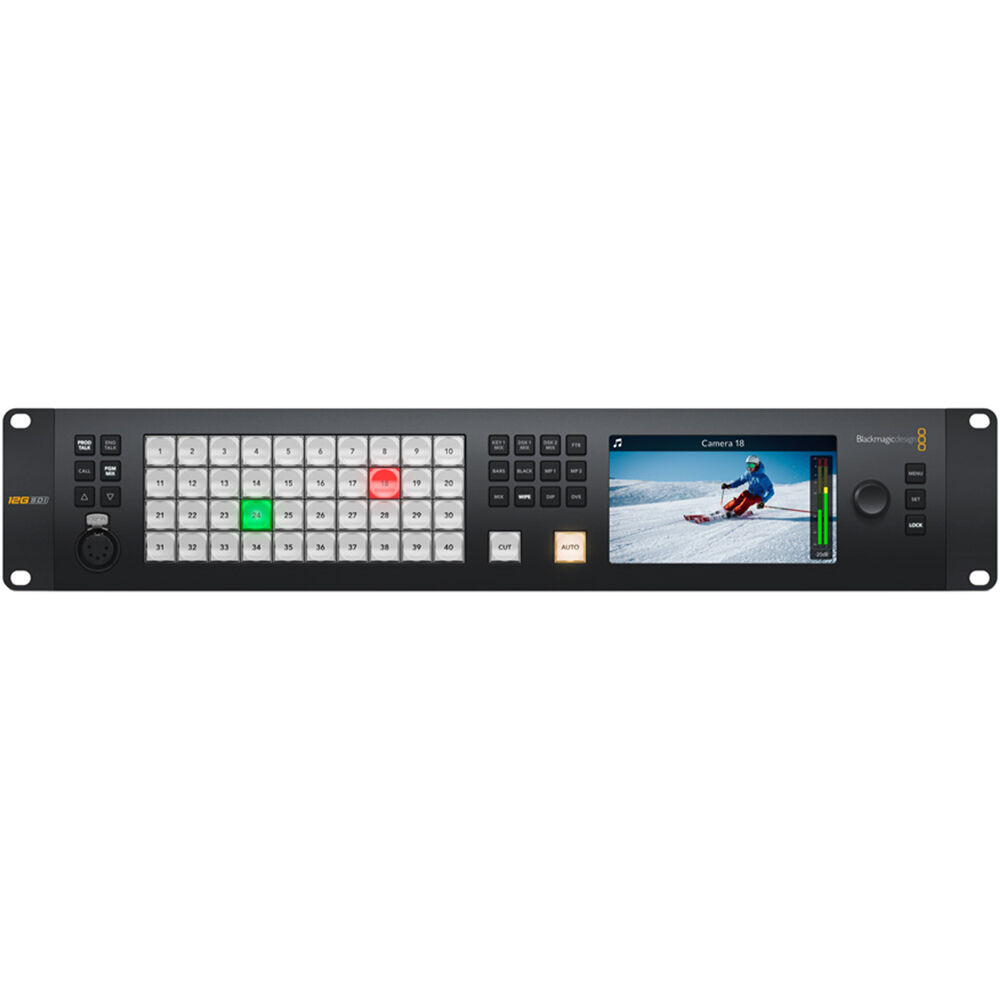

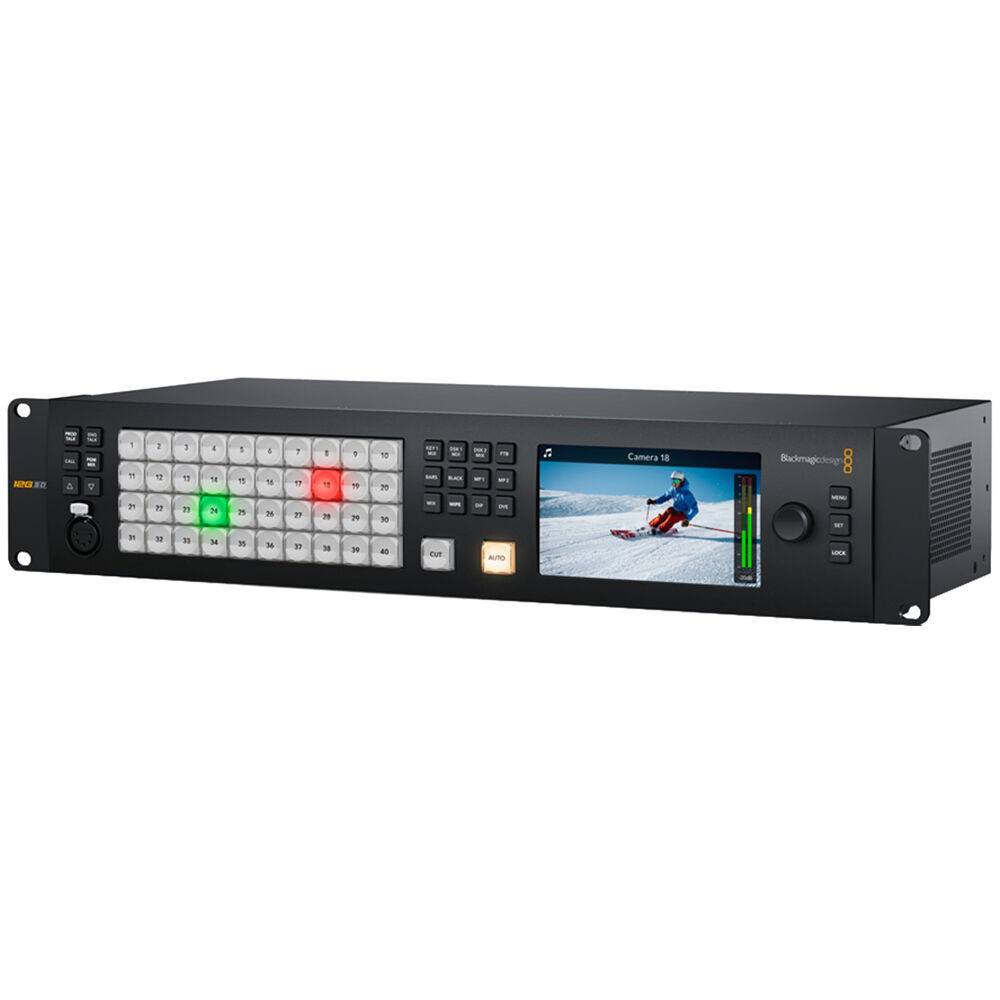

Panou frontal echipat cu monitor HD LCD incorporat, spin knob de navigație și 42 de butoane LED pentru configurare și comutare de urgență.
Port USB-C integrat care recunoaște semnalul ca o cameră web standard în rezoluții 720p sau 1080p la rata de cadre a programului (PGM).
Despre ATEM 4 M/E Constellation 4K
Capacitate masivă de producție Ultra HD
Blackmagic Design ATEM 4 M/E Constellation 4K reprezintă o soluție de vârf destinată studiourilor de televiziune de mari dimensiuni, stadioanelor și transmisiunilor exterioare complexe. Construit într-un șasiu metalic compact de 2 unități rack (2U), acest mixer de producție live oferă o densitate incredibilă de conexiuni 12G-SDI de mare viteză. Cu 40 de intrări video și 28 de ieșiri SDI totale, echipamentul elimină necesitatea utilizării matricelor de rutare externe secundare. Compatibilitatea nativă cu formatele HD și Ultra HD asigură o scalabilitate deplină a proiectelor video, oferind o precizie de culoare pe 10 biți în spațiile Rec. 709 și Rec. 2020.
Conversie independentă și flexibilitate totală pe intrări
Fiecare dintre cele 40 de intrări 12G-SDI dispune de propriul său motor de resincronizare și de un convertor de format și cadru complet independent. Acest lucru înseamnă că operatorul poate introduce simultan semnale de la camere de studio pe 1080i50, fluxuri cinematografice 2160p24 sau calculatoare pe 1080p60. Dispozitivul va converti în mod complet transparent fiecare sursă la standardul global selectat pentru mixer. În plus, latența internă de procesare este extrem de redusă, situându-se sub 10 linii, fapt ce garantează o sincronizare perfectă a elementelor grafice în transmisiunile live în timp real.
Efecte vizuale avansate și compoziții multi-strat
Cu un total de 28 de straturi (layers) active, mixerul dispune de 16 upstream keyers avansate, 4 downstream keyers și 21 de linear/luma keyers. Cele 4 efecte de tranziție video digitală (DVE) permit redimensionări, poziționări și adăugări de umbre sau chenare în timp real. Arhitectura include, de asemenea, 4 stingeri și 4 playere media alimentate dintr-un pool intern generos care poate stoca până la 64 de imagini statice în formate PNG, TGA, BMP sau JPEG, plus 4 clipuri video dinamice tip TGA Sequence, ideale pentru tranziții grafice animate de brand.
Control software gratuit și integrare profesională Fairlight
Sistemul include panoul software gratuit ATEM Software Control Panel, compatibil cu sistemele macOS și Windows, care permite configurarea totală a routerului, a funcțiilor audio și a graficii prin conexiunea Gigabit Ethernet. Pentru aplicații profesionale audio, mixerul Fairlight integrat pune la dispoziție instrumente avansate de dinamică pentru fiecare din cele 156 de canale disponibile, incluzând module de expander, gate, compresor și limitator, controlabile fie software, fie printr-o consolă hardware opțională. Sistemul de talkback broadcast integrat folosește conexiuni XLR dedicate cu 5 pini sau porturi RJ45 pentru integrarea rapidă cu sisteme intercom terțe.
Aplicații și scenarii
Preluarea a zeci de unghiuri de cameră Ultra HD cu reluări și inserții grafice simultane fără a pierde nicio fază critică de joc pe cele 4 ecrane Multi View de monitorizare din regie.
Utilizarea celor 16 keyere cromatice avansate permite randarea fundalurilor virtuale pe bază de green-screen pentru fiecare cameră în parte, la o calitate de broadcast fotorealistă.
Formatul compact de 2U și alimentarea redundantă duală îl fac ideal pentru camioanele de producție exterioară, unde spațiul în rack-uri și siguranța electrică sunt esențiale.
Rutarea facilă a prezentărilor de pe PC-uri către ecrane LED gigantice sau proiectoare, mulțumită convertoarelor automate de rezoluție integrate pe intrările SDI.
Ieșirea USB-C adițională permite trimiterea fluxului master de program direct către software de streaming precum OBS, recunoscut instant ca o cameră web HD.
Mixarea perfectă a sunetului de scenă prin protocolul MADI multi-canal direct în mixerul audio Fairlight, corelând perfect fluxurile acustice cu cele vizuale.
Glosar · Tehnologii
Interfață digitală serială capabilă să transporte semnale video Ultra HD de înaltă rezoluție și frame rate ridicat (până la 2160p60) pe un singur cablu coaxial BNC standard standardizat.
Interfață digitală audio multi-canal care permite transmiterea unui flux masiv de până la 32 sau 64 de canale audio pe o singură conexiune BNC, utilizată pentru conectarea consolelor mari de sunet.
Procesor hardware adițional în switcherele ATEM care rulează ca o sursă video independentă cu straturi multiple, ideal pentru compoziții de ecrane split cu moderatori și invitați la distanță.
Tehnologie avansată de procesare video utilizată pentru izolarea și eliminarea unei culori specifice de fundal (de regulă verde sau albastru) în vederea înlocuirii acesteia cu imagini grafice generate virtual.
Specificații tehnice
| Conexiuni Video și Audio | |
| Total Intrări Video | 40 |
| Total Ieșiri Video | 28 |
| Total Ieșiri Auxiliare (Aux) | 24 |
| Rate SDI Suportate | 1.5G, 3G, 6G, 12G |
| Total Intrări Audio | 2 x balanced 1/4 inch Jack, 1 x 32 stereo channel BNC MADI in, 1 x 5 pin XLR Talkback |
| Total Ieșiri Audio | 2 x balanced 1/4 inch Jack, 2 x 32 stereo channel BNC MADI out, 1 x 5 pin XLR Talkback |
| Conexiuni Timecode | None |
| Intrare Referință (Genlock) | Tri-Sync sau Black Burst |
| Re-Sync Intrări Video | On all 40 inputs |
| Convertoare de Cadru și Format | On all 40 inputs |
| Intrări Video SDI | 40 x 10-bit 720p, 1080i, 1080p, 2160p |
| Intrări Audio SDI | 8 Ch embedded audio on all SDI inputs |
| Ieșiri Video SDI | 28 x 10-bit 720p, 1080i, 1080p, 2160p |
| Ieșiri Audio SDI | 16 Ch embedded into SDI output on all outputs |
| Ieșiri Program SDI | Any of the 24 SDI outputs |
| Ieșire Program SDI Down Converted | 1 |
| Ieșiri Preview SDI | Any of the 24 SDI outputs |
| Ieșiri Multi View SDI | 4 |
| Ieșiri Multi View HDMI | None |
| Ieșire Webcam | 1 x USB-C supporting 720p or 1080p at PGM frame rate |
| Conexiuni Control Extins | RJ12 supports RS-422; Ethernet supports 10/100/1000 BaseT |
| Generator Interne Timecode | Yes |
| Sisteme Intercom Talkback Terțe | RJ45 for 3rd party talkback systems |
| Conexiune Tally | Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included) |
| Standarde Video Suportate | |
| SD Video Standards | None |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Conformitate SDI | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10, SMPTE 2082-12 |
| Eșantionare Video | 4:2:2 |
| Precizie Culoare / Spațiu | 10-bit / Rec. 709, Rec. 2020 |
| Comutare Automată SDI | Automatically detects between 1.5G-SDI, level A and level B 3G-SDI, 6G-SDI and 12G-SDI |
| Specificul Produsului (Keyers & Media) | |
| Upstream Keyers | 16 |
| Downstream Keyers | 4 |
| Advanced Chroma Keyers | 16 |
| SuperSource | 2 |
| Linear/Luma Keyers | 21 |
| Keyere de Tranziție | 4 Stinger, 4 DVE |
| Total Număr de Straturi (Layers) | 28 |
| Generatoare Pattern / Culoare | 21 / 2 |
| Ferestre Ruteabile Multi View | 64 (4 x 16 Multi View pattern options) |
| Media Players / Canale | 4 / Fill and key for each media player |
| Capacitate Imagini Pool Static | 64 (Format: PNG, TGA, BMP, GIF, JPEG and TIFF) |
| Capacitate Clipuri Media Pool | 4 (Format fișier video: TGA Sequence; Format audio: WAV, MP3 and AIFF) |
| Lungime Clip în 720 HD | 3200 frames |
| Lungime Clip în 1080 HD | 1600 frames |
| Lungime Clip în Ultra HD | 400 frames |
| Procesare, Software și Mediu | |
| Procesare Audio Mixer | 156 Channel mixer; Selectable On/Off/Audio-Follow-Video; Level and Peak metering; Master gain control; 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter |
| Software Inclus Gratuit | ATEM Software Control Panel included free for Mac 12.0 Monterey, Mac 13.0 Ventura or later and Windows 10 and 11 |
| Sisteme de Operare Suportate | Mac 14.0 Sonoma, Mac 15.0 Sequoia or later; Windows 10 and 11 |
| Sursă de Alimentare / Consum | 2 x Internal 100-240 AC 50/60Hz / 255 W |
| Instalare Fizică / Înălțime | 2 rack units height (2U) |
| Temperatură de Operare | 0° to 40°C (32° to 104°F) |
| Temperatură de Stocare | -20° to 60°C (-4° to 140°F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Pot amesteca surse de rezoluții diferite pe intrările SDI ale mixerului?
Da. Datorită convertoarelor de format și rată integrate independent pe toate cele 40 de intrări 12G-SDI, puteți conecta simultan surse HD sau Ultra HD la frame rate-uri diferite. Mixerul le va converti automat la standardul general setat în sistem.
Ce lungime maximă pot avea clipurile video stocate în Media Pool?
Lungimea maximă a clipurilor stocate (sub formă de TGA Sequence) variază în funcție de rezoluția selectată: până la 3200 de cadre în rezoluție 720 HD, 1600 de cadre în format 1080 HD și maximum 400 de cadre atunci când lucrați în rezoluție nativă Ultra HD.
Cum funcționează redundanța surselor de alimentare integrate?
Echipamentul dispune de două surse de alimentare interne independente de 100-240V AC cu un consum total de 255 W. În cazul în care una dintre rețele sau linii electrice cedează, cealaltă sursă preia instantaneu întreaga sarcină electrică, fără nicio întrerupere a emisiei video live.
Are acest mixer ieșiri de monitorizare Multi View pe HDMI?
Nu. Fișa tehnică oficială specifică clar că modelul ATEM 4 M/E Constellation 4K nu are ieșiri Multi View pe format HDMI. Toate cele 4 ieșiri independente de monitorizare folosesc conexiuni profesionale native de tip BNC 12G-SDI.
Cum se configurează adresa IP de rețea a șasiului?
În timp ce majoritatea setărilor se fac prin intermediul aplicatiei principale ATEM Software Control Panel, configurarea inițială a adresei IP specifice a șasiului se realizează exclusiv prin utilitarul dedicat ATEM Setup Utility, conectând computerul direct la mixer prin cablu USB-C.
Conținutul cutiei
Produse complementare recomandate
Esențiale pentru menținerea integrității semnalelor Ultra HD 2160p la 60 fps pe distanțe lungi de transmisie, prevenind atenuarea semnalului digital.
Console fizice de broadcast cu butoane premium și joystick, recomandate pentru eficientizarea fluxului de comutare live în regim intens de lucru 4 M/E.
Monitoare dedicate Ultra HD ideale pentru a fi legate la cele 4 ieșiri Multi View SDI independente ale mixerului Constellation pentru un control vizual perfect.
Dispozitiv extern de rețea ethernet necesar pentru a genera semnale fizice de Tally (lumină roșie/verde) către camerele video din platou.
