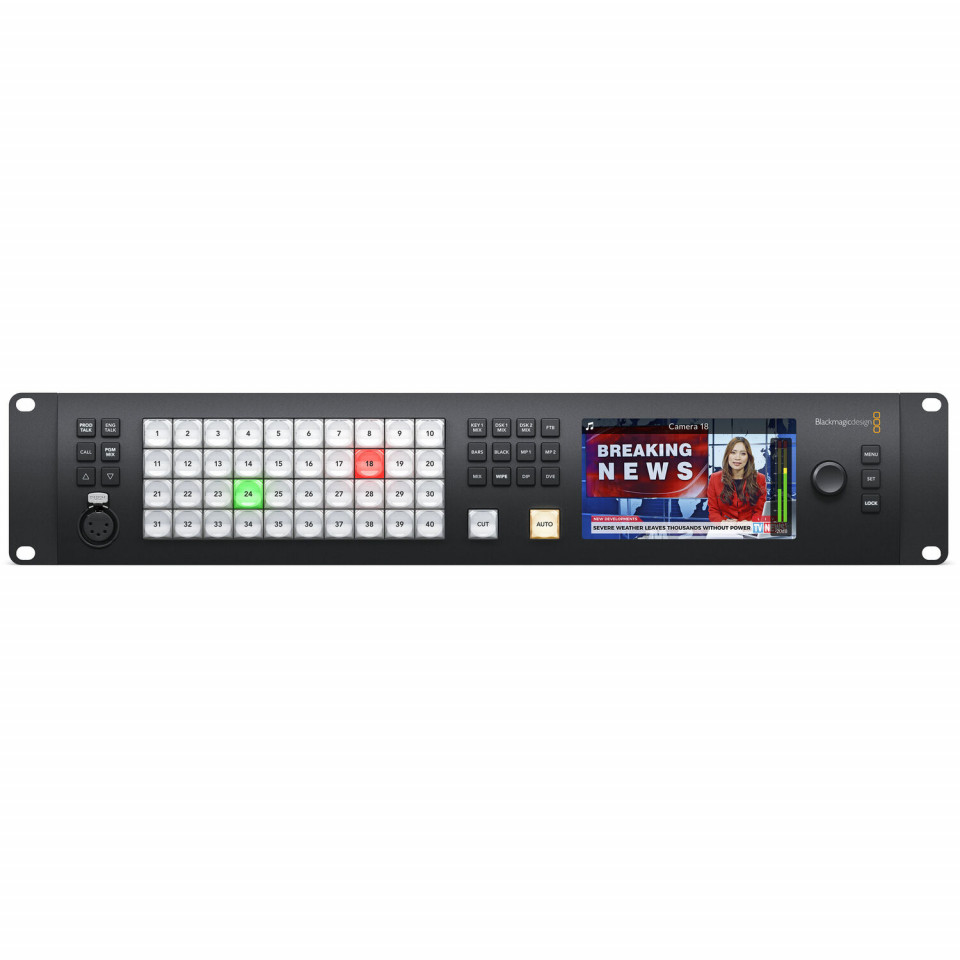

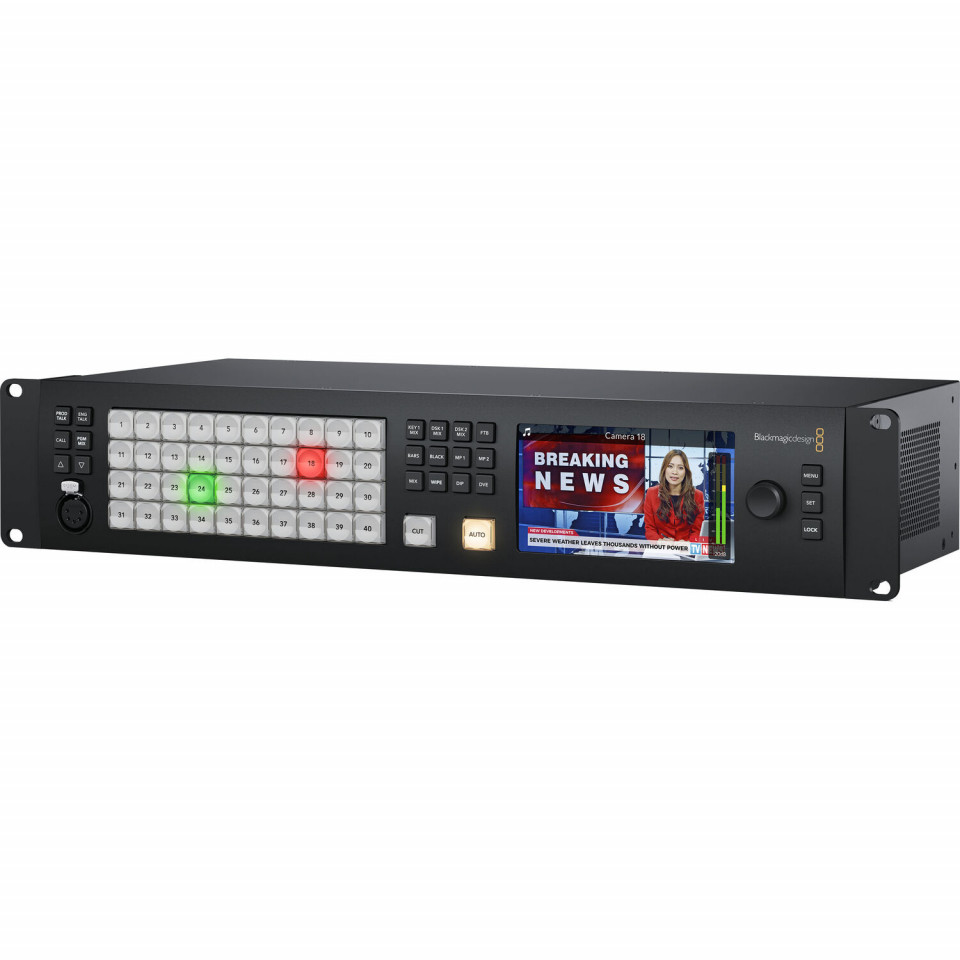

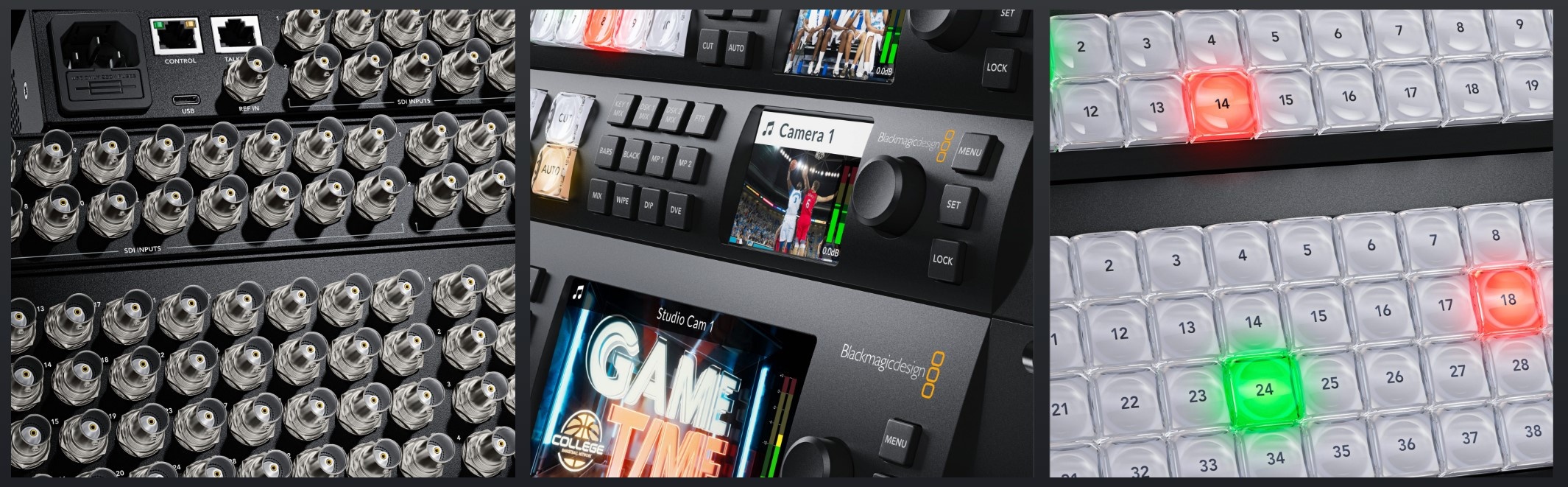

Blackmagic Design ATEM 4 M/E Constellation HD mixer video de producție live 3G-SDI cu 40 intrări și 24 ieșiri
Avantajele noastre
Descriere
Blackmagic Design ATEM 4 M/E Constellation HD
Mixer video de producție live de înaltă densitate, în format 2U, echipat cu 40 de intrări 3G-SDI cu conversie de format independentă, 24 de ieșiri 3G-SDI rutabile, 16 ATEM Advanced Keyers, 4 nuclee Multiview independente și procesare audio extinsă MADI de până la 156 de canale pentru infrastructuri broadcast de mari dimensiuni.
Concepte cheie
Dubleză complet capabilitățile modelelor inferioare, oferind 40 de intrări și 24 de ieșiri complet independente pentru control total în regie.
Fiecare dintre cele 40 de intrări 3G-SDI dispune de propriul convertor de format, re-sincronizare automată și frame rate converter dedicat.
Include 4 DVE-uri independente și 2 procesoare SuperSource dedicate, permițând rularea a până la 12 DVE-uri simultan pe ecran.
Suportă conexiuni BNC MADI in/out cu 32 de canale stereo, integrate într-un mixer audio intern masiv cu 156 de canale de procesare.
Caracteristici principale
Dispune de 40 de intrări 3G-SDI independente și 24 de ieșiri 3G-SDI complet personalizabile, capabile să ruteze semnale de Program, Preview sau Aux.
Echipat cu 16 chei cromatice avansate de înaltă precizie, perfecte pentru studiouri virtuale multi-cameră și producții cu fundal verde complex.
Include 4 ieșiri multiview separate, fiecare configurabilă să afișeze 16, 13, 10, 7 sau 4 ferestre cu etichete și vumetre audio.
Două surse de alimentare interne independente 100-240V AC garantează funcționarea neîntreruptă a regiei în cazul defectării unui circuit.
Portul dedicat USB-C transmite un semnal video recunoscut instant ca webcam la rezoluții 720p sau 1080p la frame rate-ul programului.
Mixer hardware de 156 de canale cu egalizator parametric pe 6 benzi, compresor, limitator, expander și poartă de zgomot (gate) pe fiecare canal.
Capacitate de stocare internă pentru 60 de imagini statice (PNG, TGA, BMP etc.) și clipuri video de până la 1200 de cadre în 720 HD sau 600 în 1080 HD.
Include 4 generatoare de tranziții de tip Stinger și 4 nuclee DVE hardware pentru mutări, redimensionări și efecte 3D în timp real.
Despre ATEM 4 M/E Constellation HD
Densitate extremă de conexiuni pentru evenimente complexe
Modelul Blackmagic Design ATEM 4 M/E Constellation HD reprezintă vârful de gamă al seriei Constellation HD, oferind o configurație ultra-densă într-un șasiu metalic de 2 unități rack. Cu un total de 40 de intrări independente 3G-SDI și 24 de ieșiri 3G-SDI, acest echipament elimină limitările de rutare din producțiile de anvergură. Fiecare intrare integrează propriul sistem de re-sincronizare hardware și convertor de format, permițând mixarea instantă a surselor video care rulează la rezoluții și rate de cadre diferite (de la 720p50 până la 1080p60), fără a fi necesare dispozitive externe de conversie.
Efecte vizuale avansate și procesare multi-strat
Datorită arhitecturii sale avansate, mixerul oferă un total de 28 de straturi (layers) independente de procesare. Partea de keying include 16 ATEM Advanced Keyers pentru chroma-key de înaltă fidelitate, alături de 4 downstream keyers și 21 de chei liniare/luma. Pentru producțiile sportive sau transmisiunile de știri unde se folosesc ecrane divizate complexe, cele două motoare independente SuperSource deblochează posibilitatea de a gestiona până la 12 DVE-uri simultan, oferind regizorilor o libertate creativă absolută în poziționarea și personalizarea ferestrelor grafice.
Sistem audio broadcast și interoperabilitate MADI
Sistemul de sunet integrat depășește cu mult standardele mixerelor video convenționale. Pe lângă cele 8 canale de audio embedded pe fiecare intrare SDI, dispozitivul este echipat cu conexiuni dedicate BNC MADI (o intrare și două ieșiri), capabile să transporte câte 32 de canale stereo digitale. Mixerul Fairlight intern cumulează astfel 156 de canale, oferind control fin asupra dynamic-ului (compresor, limiter, gate, expander) și a egalizării parametrice pe 6 benzi. Controlul talkback profesional se realizează prin porturile dedicate XLR cu 5 pini sau prin interfața RJ45 extinsă.
Monitorizare extinsă și operare flexibilă
Pentru o monitorizare impecabilă a surselor, cele 4 nuclee Multiview HD independente pot fi rutate către oricare dintre cele 24 de ieșiri physically disponibile. Panoul frontal al unității dispune de un ecran HD de 5 inch ce oferă feedback vizual instant sau acces la meniuri prin intermediul butonului rotativ (spin knob). Utilizatorul beneficiază de 42 de butoane LED configurabile pentru setup rapid sau comutare de urgență direct de pe șasiu. Controlul complet se realizează prin intermediul software-ului gratuit ATEM Software Control (compatibil macOS și Windows) sau prin panouri hardware opționale conectate prin rețea Ethernet Ethernet 10/100/1000 BASE-T.
Aplicații și scenarii
Capacitatea masivă de 40 de intrări permite conectarea simultană a zeci de camere de platou, servere de playout și feed-uri externe într-o infrastructură 3G-SDI stabilă.
Utilizarea procesatoarelor duble SuperSource oferă posibilitatea de a genera cadre multi-fereastră complexe pentru urmărirea simultană a unghiurilor de reluare sau a graficelor de scor.
Cele 16 keyere avansate ATEM Advanced Chroma Keyers permit procesarea independentă a fundalurilor verzi pentru compoziții virtuale ultra-realiste pe un număr ridicat de camere.
Formatul compact de 2U combinat cu cele două surse de alimentare redundante interne îl fac ideal pentru instalarea în camioane de regie, unde spațiul și siguranța electrică sunt critice.
Cele 24 de ieșiri SDI pot rula semnale complet independente ca ieșiri Auxiliare către multiple ecrane LED din sală, monitoare de scenă sau recordere dedicate de backup.
Ieșirea USB-C suplimentară permite trimiterea semnalului master direct către un computer gazdă, oferind integrare imediată cu platforme precum Zoom, Teams, OBS sau YouTube.
Glosar · Tehnologii
Procesor hardware independent integrat în mixerele ATEM, care funcționează ca o intrare adițională cu multiple straturi. Permite plasarea mai multor ferestre Picture-in-Picture pe ecran peste un fundal grafic, fără a consuma blocurile principale de M/E.
Multichannel Audio Digital Interface — un standard profesional de conexiune capabil să transporte un număr mare de canale audio digitale necomprimate printr-un singur cablu coaxial coaxial BNC, facilitând legătura directă cu mixerele audio externe de amploare.
Funcție avansată de routare audio utilizată în televiziune care elimină vocea unui corespondent din feed-ul audio retras către el. Previne apariția microfoniei și a ecoului în căștile reporterilor din teren în timpul interviurilor live.
Sisteme de keying dedicate suprapunerilor grafice. Upstream keyers procesează semnalele (cum ar fi chroma key) înaintea tranzițiilor principale, în timp ce downstream keyers acționează la finalul lanțului pe semnalul de program, fiind ideale pentru logo-uri constante.
Specificații tehnice

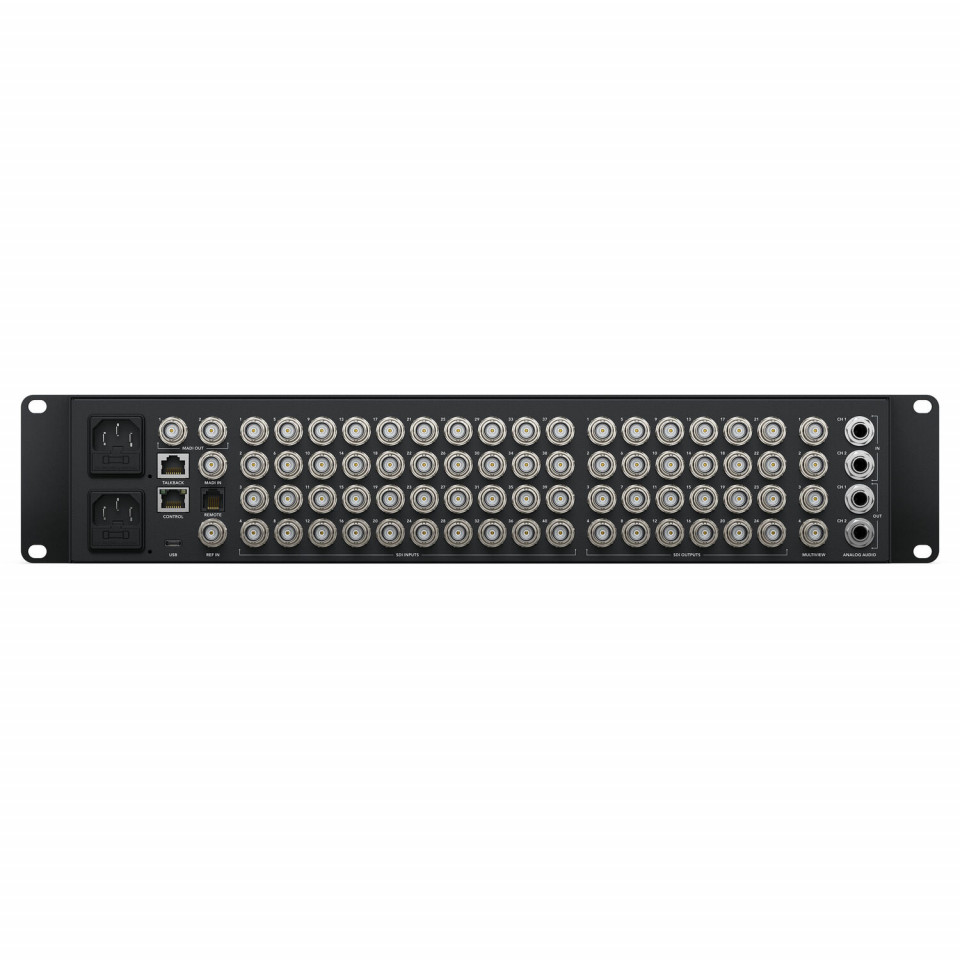

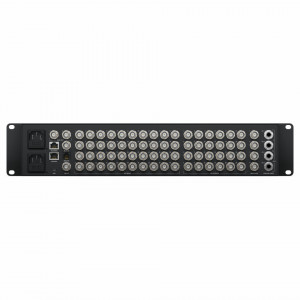

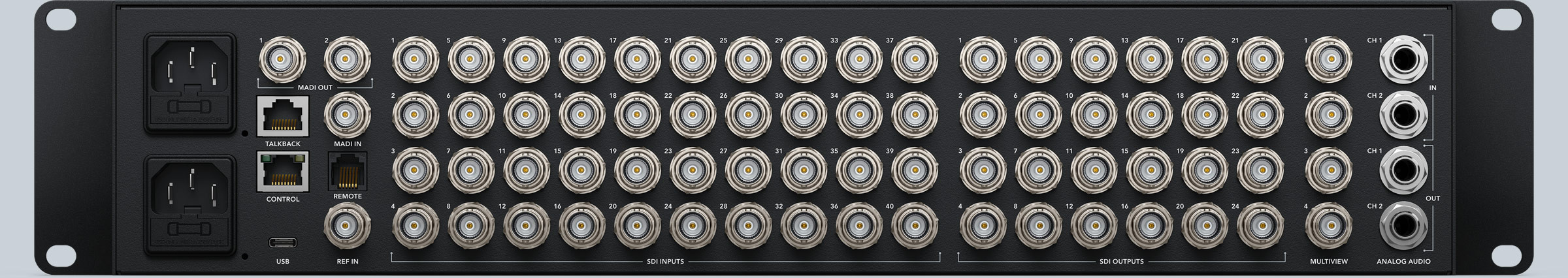

| Conexiuni și Interfețe | |
| Total Video Inputs | 40 |
| Total Video Outputs | 24 |
| SDI Rates | 1.5G, 3G |
| Total Audio Inputs | 2 x balanced 1/4 inch Jack, 1 x 32 stereo channel BNC MADI in, 1 x 5 pin XLR Talkback. |
| Total Audio Outputs | 2 x balanced 1/4 inch Jack, 2 x 32 stereo channel BNC MADI out, 1 x 5 pin XLR Talkback. |
| SDI Audio Inputs | 8 Ch embedded audio on all SDI inputs. |
| SDI Audio Outputs | 16 Ch embedded audio on all SDI outputs. |
| Timecode Connections | None |
| Reference Input | Tri-Sync or Black Burst. |
| Video Input Re-Sync | On all 40 inputs. |
| Frame Rate and Format Converters | On all 40 inputs. |
| SDI Aux Outputs | Any of the 24 SDI outputs. |
| SDI Preview Outputs | Any of the 24 SDI outputs. |
| SDI Program Outputs | Any of the 24 SDI outputs. |
| Down Converted SDI Program Output | None |
| Webcam Output | 1 x USB-C supporting 720p or 1080p at PGM frame rate. |
| Total Multi Views | 4 x 3G-SDI |
| Remote | RJ12 supports RS-422 |
| Control Panel Connection | Ethernet. Direct connection between panel and chassis, or via network. |
| Internal Timecode Generator | Yes |
| Talkback | RJ45 for 3rd party talkback systems. |
| Tally Output | Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included). |
| Ethernet | Supports 10/100/1000 BASE-T. |
| Computer Interface | 1 x USB-C supports USB 2.0 |
| Standarde Video și Complianță | |
| SD Video Standards | None |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| SDI Compliance | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. |
| Video Sampling | 4:2:2 |
| Color Precision | 10-bit. |
| Color Space | Rec. 709, Rec. 2020 |
| SDI Auto Switching | Automatically detects between 1.5G-SDI and level A or level B 3G-SDI. |
| Specificul Produsului (Keyers & Straturi) | |
| Upstream Keyers | 16 |
| Downstream Keyers | 4 |
| Advanced Chroma Keyers | 16 |
| Linear/Luma Keyers | 21 |
| Transition Keyer (Stinger/DVE) | 4 Stinger, 4 DVE. |
| Total Number of Layers | 28 |
| Pattern Generators | 21 |
| Color Generators | 2 |
| SuperSource | 2 |
| Talkback Support | Yes |
| Mix Minus Support | Yes |
| Monitorizare, Media Player și Procesare Audio | |
| Multi View Monitoring | 4 x multi views each configurable to 16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, M/Es, DSKS, SuperSource, Clean Feed with optional labels and audio meters. |
| Multi View Video Standard | HD |
| Routable Windows | 64 |
| Tally | Red for program and green for preview indication. |
| Windows Source Labels | Yes |
| Media Players | 4 |
| Channels | Fill and key for each media player. |
| Media Pool Still Image Capacity | 60 |
| Media Pool Still Image Format | PNG, TGA, BMP, GIF, JPEG and TIFF. |
| Media Pool Clip Capacity | 4 x up to 1080p60. |
| Media Player Clip Length in 720 HD | 1200 frames. |
| Media Player Clip Length in 1080 HD | 600 frames. |
| Media Pool Video File Format | TGA Sequence. |
| Media Pool Audio File Format | WAV, MP3 and AIFF. |
| Audio Mixer | 156 Channel mixer. Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter. |
| Processing Delay | < 10 lines. |
| Down Conversion | None |
| Hardware, Mediu și Alimentare | |
| Front panel display | Built in 5 inch HD LCD monitor for video, 42 LED buttons for setup and emergency switching, 8 source buttons, 4 transition buttons, 6 talkback selection and mix buttons, menu control knob and set button, front panel lock button. |
| Control Panel Included | ATEM Software Control Panel included free for Mac 11.11 Big Sur, Mac 12 Monterey or later and Windows 10 or 11. |
| Software Updates | Using USB or Ethernet connection directly connected to Mac or Windows computers. Includes ATEM Setup Utility. |
| Configuration | Set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB to chassis. |
| Operating Systems | Mac 14.0 Sonoma, Mac 15.0 Sequoia or later. Windows 10 and 11. |
| Power Supply | 2 x Internal 100-240 AC. |
| Power Usage | 147W estimated. |
| Physical Installation | 2 Rack Unit Size. |
| Operating Temperature | 0° to 40° C (32° to 104° F) |
| Storage Temperature | -20° to 60° C (-4° to 140° F) |
| Relative Humidity | 0% to 90% non-condensing |
| Display Minimum Resolution | 1366 x 768 |
Întrebări frecvente
Este necesară utilizarea de convertoare externe pentru surse cu frame rate diferit?
Nu. ATEM 4 M/E Constellation HD dispune de sisteme de re-sincronizare video independente și de convertoare automate de format și frame rate pe toate cele 40 de intrări. Puteți conecta orice sursă HD de la 720p50 până la 1080p60, iar mixerul o va aduce automat la rezoluția sistemului.
Cum funcționează redundanța surselor de alimentare?
Șasiul integrează două surse de alimentare complet separate (2 x Internal 100-240 AC). Pentru o siguranță maximă pe teren sau în regie, se recomandă conectarea fiecărui cablu de alimentare la circuite electrice distincte sau la unități UPS diferite.
Ce rezoluții suportă ieșirea de tip webcam USB-C?
Portul dedicat pentru webcam USB-C acceptă trimiterea semnalului video la rezoluții de 720p sau 1080p, rulând la frame rate-ul setat pentru semnalul principal de Program (PGM frame rate).
Câte canale audio pot fi introduse prin conexiunea digitală MADI?
Dispozitivul este echipat cu o intrare dedicată BNC MADI ce suportă 32 de canale audio stereo (în total 64 de canale individuale), plus două ieșiri BNC MADI stereo de câte 32 de canale pentru rutare avansată în console externe.
Este inclus un panou fizic de control în cutia mixerului?
Nu, pachetul standard include doar unitatea de rack și software-ul ATEM Software Control. Comutarea fizică se poate realiza parțial de urgență de pe panoul frontal, dar pentru control complet se folosește un computer sau se achiziționează separat un panou hardware de tip ATEM Advanced Panel.
