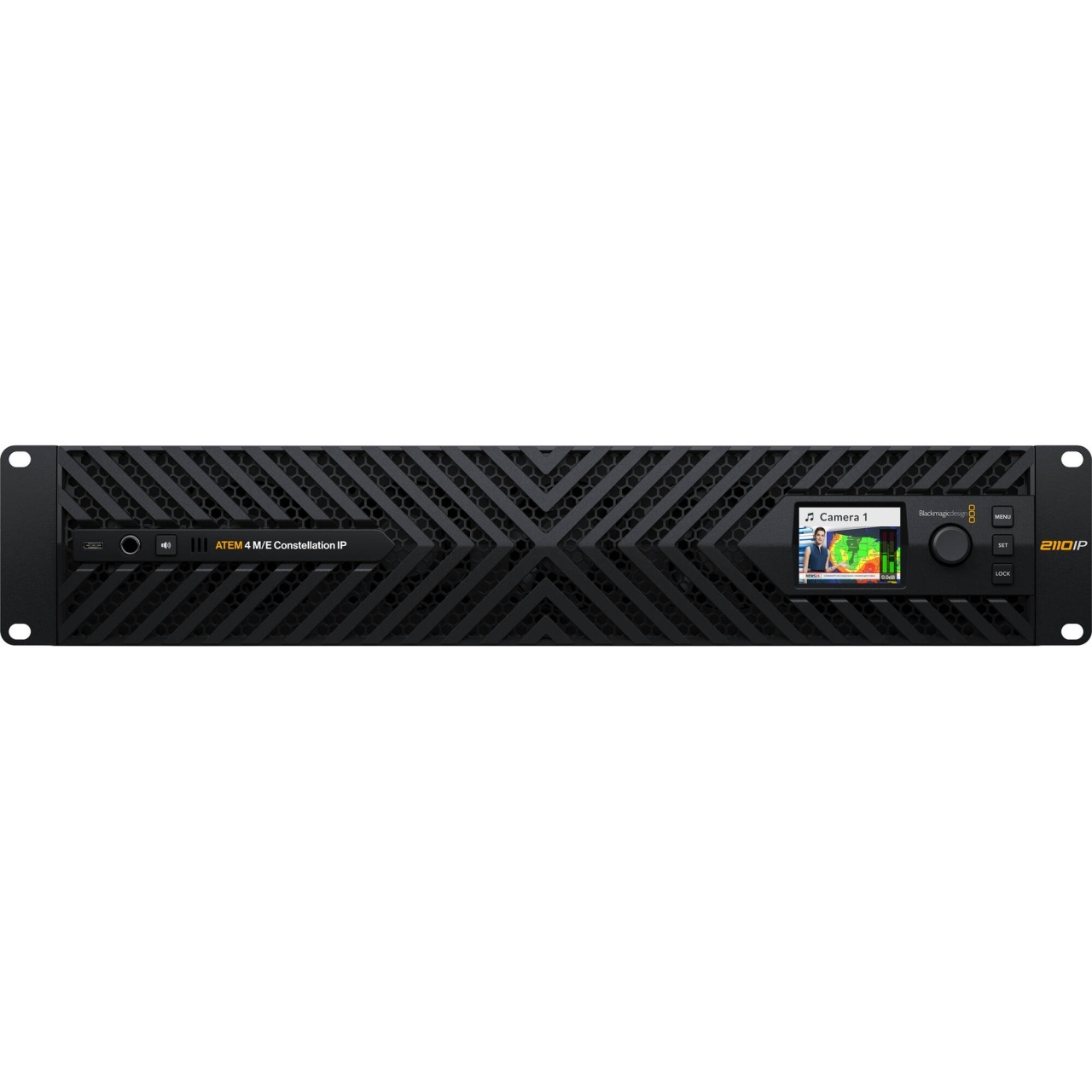

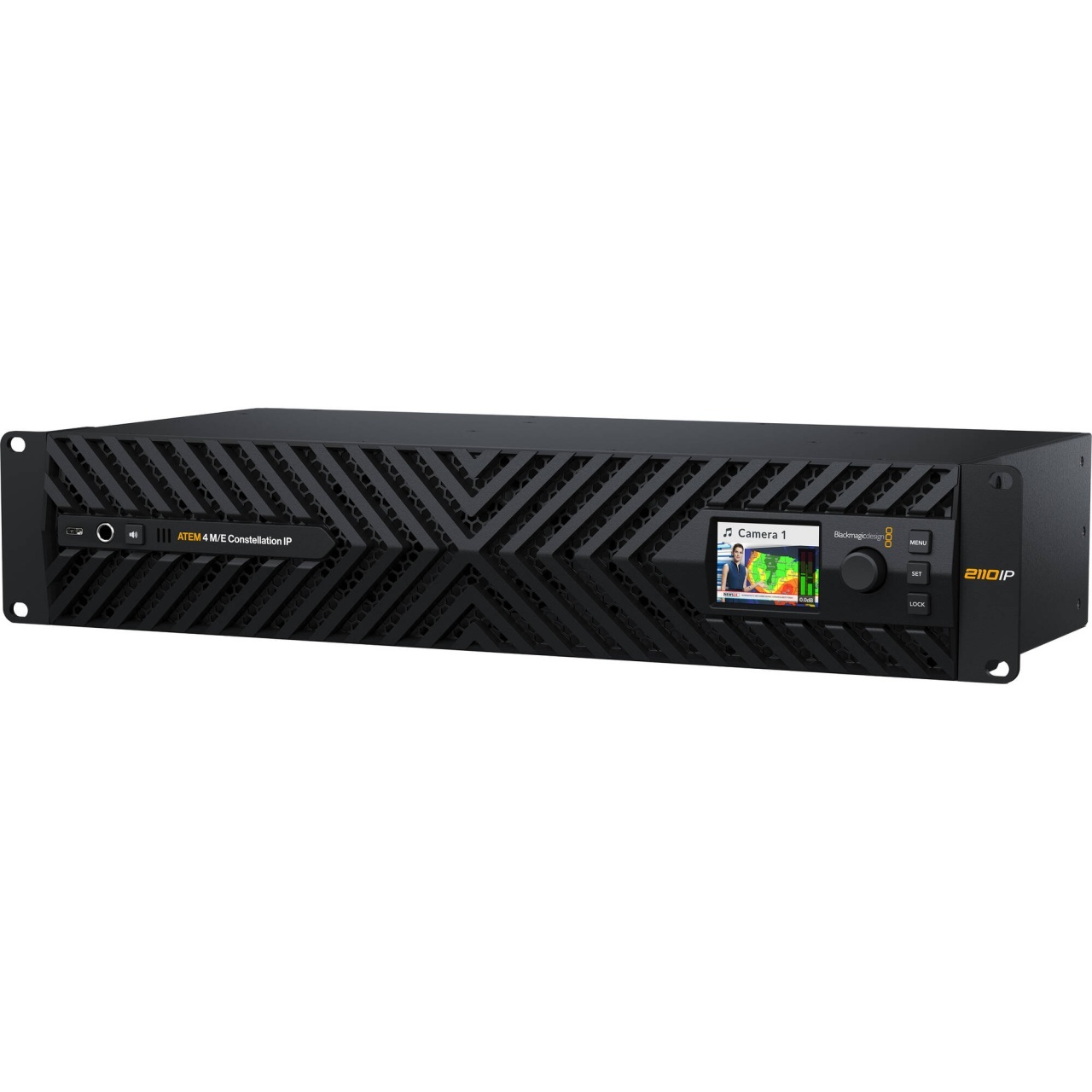

Switcher Live Production Blackmagic Design ATEM 4 M/E Constellation IP

Switcher avansat pentru producție live, complet nativ SMPTE 2110, echipat cu conexiuni de mare viteză 100G Ethernet și arhitectură hardware redundantă.

Concepte cheie

Arhitectură Nativă IP

Sistemul este complet nativ SMPTE 2110, facilitând integrarea directă în infrastructuri moderne de broadcast IP fără convertoare dedicate.

Conexiuni 100G Redundante

Dispune de porturi QSFP28 de mare viteză ce suportă standardul SMPTE 2022-7 pentru livrarea redundantă a fluxurilor video pe două rețele IP separate.

Sincronizare PTP

Integrează suport nativ pentru Precision Time Protocol conform IEEE 1588-2008, asigurând o aliniere perfectă a ceasului pe întreaga rețea video IP.

Procesare Masivă M/E

Include 16 keyere avansate ATEM, 4 ieșiri multiview independente și 2 procesoare SuperSource dedicate pentru compoziții vizuale complexe.

Caracteristici principale

🌐

Conectivitate IP de înaltă densitate

Echipat cu 8 porturi 100G QSFP28, capabile să gestioneze fluxuri video uncompressed Ultra HD bidirecționale.

⚙️

Conversie completă pe fiecare intrare

Toate cele 32 de intrări video dispun de convertoare dedicate pentru frame rate și format, simplificând mixul de surse asincrone.

🎛️

Mixer audio profesional Fairlight

Integrează un mixer intern masiv de 68 de canale, dotat cu EQ parametric pe 6 benzi, compresor, limiter, expander și gate.

🚀

Efecte vizuale DVE și SuperSource

Oferă un total de 12 DVE-uri prin intermediul celor 4 DVE independente și a celor 2 procesoare SuperSource cu layout cu multiple ferestre.

📲

Control prin protocoale deschise NMOS

Suportă specificațiile NMOS IS-04 (Discovery & Registration) și IS-05 (Connection Management) pentru configurare fluidă în rețele broadcast.

📺

Monitorizare flexibilă prin Multiview

Include 4 ieșiri multiview complet configurabile, capabile să afișeze modele de până la 16 ferestre pentru un total de 64 de vizualizări.

🔌

Alimentare dublă redundantă

Șasiul integrează două surse de alimentare independente cu intrări IEC C14 pentru a garanta continuitatea emisiei în caz de avarie.

💾

Media Pool extins pentru grafică

Capacitate de stocare internă pentru 64 de imagini statice și 4 clipuri video complexe cu canale independente de Fill și Key.

Despre ATEM 4 M/E Constellation IP

Arhitectură de broadcast IP nativă de ultimă generație

Blackmagic Design ATEM 4 M/E Constellation IP reprezintă o evoluție majoră în infrastructura de producție live, adoptând standardul SMPTE 2110 pe conexiuni Ethernet de 100G. Această configurație permite eliminarea cablajelor coaxiale SDI tradiționale în favoarea unei rețele IP de mare viteză, reducând complexitatea instalării în studiourile mari și în carele de reportaj. Echipamentul vine nativ cu suport pentru livrarea redundantă a fluxurilor conform SMPTE 2022-7, ceea ce înseamnă că semnalele critice sunt dublate pe două rețele fizice separate pentru siguranță maximă.

Procesare video avansată și efecte complexe

Cu 32 de intrări și 32 de ieșiri mapabile, acest switcher oferă o flexibilitate totală în rutarea semnalelor HD și Ultra HD. Cele 16 keyere ATEM Advanced Chroma permit realizarea de studiouri virtuale complexe, având procesare de înaltă precizie pentru ecrane verzi și albastre. Suplimentar, cele două procesoare SuperSource independente pun la dispoziție layout-uri complexe picture-in-picture, ideale pentru interviuri sau transmisiuni de evenimente unde sunt necesare multiple cadre simultane pe ecran.

Sincronizare ultra-precisă și interoperabilitate NMOS

Pentru operarea într-un mediu IP complex, sincronizarea perfectă este critică. Switcher-ul utilizează Precision Time Protocol (PTP v2) conform IEEE 1588-2008 și standardele ST 2059-1/2 pentru a asigura un avans stabil al cadrelor pe toți receptorii și emițătorii din rețea. Integrarea protocoalelor NMOS IS-04 și IS-05 permite sistemelor de management terțe să descopere automat switcher-ul în rețea și să gestioneze conexiunile video în mod dinamic, oferind o experiență plug-and-play la nivel de broadcast.

Mixaj audio avansat cu procesare Fairlight

Dincolo de capabilitățile video, switcher-ul excelează pe partea de procesare audio prin intermediul mixerului integrat cu 68 de canale Fairlight Live. Fiecare canal beneficiază de un set complet de unelte pentru dinamică și corecție acustică, inclusiv egalizator parametric pe 6 benzi, compresor și limiter. Acest nivel de control hardware elimină necesitatea unei console audio externe pentru producțiile de complexitate medie, facilitând gestionarea directă a sunetului înglobat în fluxurile IP transmise.

Aplicații și scenarii de utilizare

Studiouri de televiziune broadcast

Se integrează în infrastructurile **SMPTE 2110** existente, gestionând regii complexe cu zeci de camere și ecrane grafice.

Care de reportaj (OB Vans)

Designul compact de **2 rack units** și redundanța fizică completă pe alimentare și rețea îl fac ideal pentru spațiile strâmte din vehiculele de producție exterior.

Evenimente sportive live

Utilizarea celor **12 DVE-uri** și a procesoarelor **SuperSource** permite afișarea simultană a statisticilor, a reluărilor și a reacțiilor de pe bancă în timp real.

Producții cu studiouri virtuale

Cele **16 ATEM Advanced Keyers** procesează chei cromatice ultra-precise, perfecte pentru integrările de elemente 3D și decoruri virtuale generate în timp real.

Streaming corporativ de mare anvergură

Asigură comutarea surselor multiple, mixul audio avansat prin intermediul procesării **Fairlight Live** și ieșire de webcam prin USB-C la rezoluții HD.

Sisteme AV integrate pentru lăcașuri de cult

Permite distribuirea independentă a semnalelor către ecranele din locație, stream-ul online și monitoarele tehnice datorită celor **32 de ieșiri auxiliare** complet rutabile.

Glosar · Tehnologii Broadcast IP

● SMPTE ST 2110

Suită de standarde profesionale care definește transmiterea de semnale video, audio și date auxiliare separate prin intermediul rețelelor IP în mod necomprimat.

● SMPTE ST 2022-7

Tehnologie de protecție la comutare redundantă fără întreruperi, ce folosește două căi de rețea independente pentru a preveni pierderile de cadre.

● NMOS (IS-04 / IS-05)

Standarde dezvoltate de AMWA pentru descoperirea deschisă a dispozitivelor în rețea și managementul conexiunilor logice între echipamente IP.

● SuperSource

Procesor hardware adițional în switcherele ATEM care rulează ca o sursă complet separată cu multiple straturi video, configurabilă pentru ferestre multiple.

Specificații tehnice

Conexiuni și Rețea IP

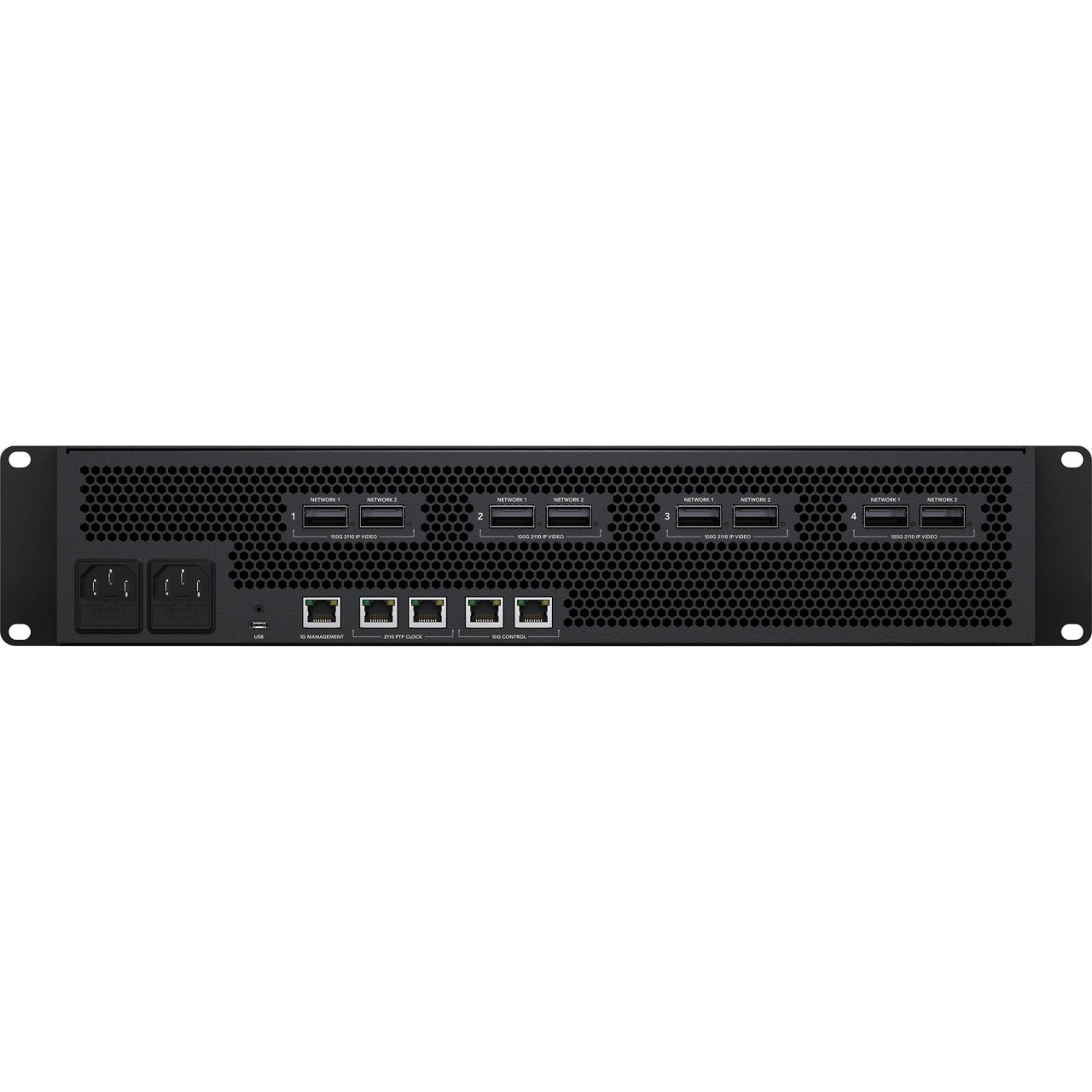

Rețea Video IP	8× 100G QSFP28 (suportă livrare redundantă ST 2022-7 pe două rețele)
Rețea de Control	2× 10G RJ45 Ethernet pentru control NMOS, încărcare media și preseturi
Rețea de Referință	2× RJ45 Ethernet pentru clock 2110 PTP
Management dedicat	1× RJ45 Ethernet (10/100/1000 BASE-T) pentru utilitarul ATEM Setup
Procesare Video și Intrări/Ieșiri
Total Intrări Video	32
Total Ieșiri Video	32
Ieșiri Auxiliare / Program / Preview	Complet mapabile pe oricare dintre cele 32 de ieșiri fizice
Ieșiri Multiview	4 ieșiri, mapabile pe oricare dintre cele 32 de ieșiri fizice
Convertoare de format și frame rate	Prezente pe toate cele 32 de intrări hardware
Eșantionare video / Precizie culoare	4:2:2, rezoluție internă pe 10-bit
Ieșire Webcam	Port USB-C posterior (suportă 720p sau 1080p la frame rate-ul programului)
Down Conversion hardware	⚠️ Niciuna
Standarde Video Suportate
Standarde Video HD	720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Standarde Video Ultra HD	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Conformitate SMPTE	SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7
Codec opțional IP	Blackmagic IP10 opțional pentru formatele 2160p59.94 și 2160p60 pe IP 2110
Mixer Audio și Conectivitate
Specificații Mixer Audio	68 de canale, integrare completă cu Fairlight Live, EQ parametric pe 6 benzi, compresoare și limitatoare dedicate
Ieșiri audio analogice hardware	1× mufă jack de 6.35 mm pentru căști, 1× difuzor încorporat frontal
Caracteristici Arhitecturale / Keyers
Keyere incluse	16 Upstream, 4 Downstream, 16 Advanced Chroma, 20 Linear/Luma, 4 Stinger / 4 DVE
Total straturi (Layers) / Generatoare	28 de straturi totale, 21 de generatoare de modele, 2 generatoare de culoare
Capacitate Media Pool	64 de imagini statice (PNG, TGA, BMP, GIF, JPEG, TIFF), 4 clipuri video (secvență TGA)
Specificații Fizice și Alimentare
Instalare fizică	Ocupă 2 unități de rack (2 RU)
Alimentare internă	2× surse interne de 100-240V AC 50/60Hz, intrări pe 2× socluri IEC C14
Consum de energie	Nespecificat de producător (TBC în documentație)
Temperatură de operare	0° până la 40° C (32° până la 104° F)
Umiditate Relativă	0% până la 90% fără condensare

Întrebări frecvente

Cum se realizează redundanța fluxurilor video IP pe acest model?

Aparatul respectă standardul internațional SMPTE ST 2022-7. Prin conexiunile sale 100G QSFP28, switcher-ul transmite și recepționează fluxurile video simultan pe două rețele de date independente, garantând emisie fără întrerupere în cazul în care una din linii suferă o defecțiune hardware.

Ce sisteme de operare sunt compatibile cu software-ul ATEM inclus?

Interfața ATEM Software Control Panel rulează nativ pe sistemele Apple macOS 14.0 Sonoma, macOS 15.0 Sequoia sau versiuni mai recente, precum și pe computerele cu sisteme de operare Windows 10 și Windows 11 (inclusiv versiunea Windows 11 pentru arhitecturi ARM).

Este necesară utilizarea unui generator de semnal de referință (Genlock) analogic?

Nu, switcher-ul este optimizat pentru fluxuri complet digitale moderne și integrează suport direct pentru clock 2110 PTP (Precision Time Protocol) conform standardelor IEEE 1588-2008 și ST 2059-1/2 prin două porturi RJ45 dedicate.

Ce funcție îndeplinesc porturile USB-C de pe carcasă?

Portul USB-C situat pe panoul frontal oferă conexiune USB 2.0 destinată exclusiv operațiunilor rapide de actualizare de firmware și configurare inițială. Portul USB-C posterior suportă standardul USB 3.0, oferind ieșire video de tip webcam, compatibilitate audio externă cu Fairlight Live și acces la utilitarul ATEM Setup.
