Blackmagic Design ATEM 4 M/E Constellation IP Plus mixer video live production nativ SMPTE-2110 cu 64 intrări și 64 ieșiri 100G
Avantajele noastre
Descriere
Mixer video live production Blackmagic Design ATEM 4 M/E Constellation IP Plus
Sistem de producție live ultra-puternic, complet nativ SMPTE-2110, echipat cu 16 conexiuni de mare viteză 100G QSFP28. Dispozitivul oferă un total impresionant de 64 de intrări și 64 de ieșiri video IP uncompressed, convertor de format pe fiecare intrare, 16 ATEM Advanced Keyers, 4 ieșiri multi-view independente, 2 procesoare SuperSource și un mixer audio integrat Fairlight de 132 de canale, totul protejat prin redundanță completă de rețea și alimentare duală.
Concepte cheie
Arhitectură IP pură ce elimină necesitatea convertoarelor externe costisitoare prin maparea directă a fluxurilor video, audio și ancillary metadata.
Securitate totală pe cele 16 perechi 100G QSFP28, capabile să livreze fluxurile pe două rețele IP independente fără întrerupere de semnal.
Capacitate excepțională de rutare cu 64 de intrări și 64 de ieșiri IP, fiecare intrare beneficiind de convertor dedicat de frame rate și format.
Include 16 keyere cromatice avansate, 4 keyere downstream, 20 keyere liniare/luma și 2 motoare de procesare SuperSource cu 12 DVE-uri.
Caracteristici principale

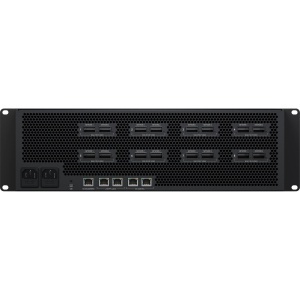

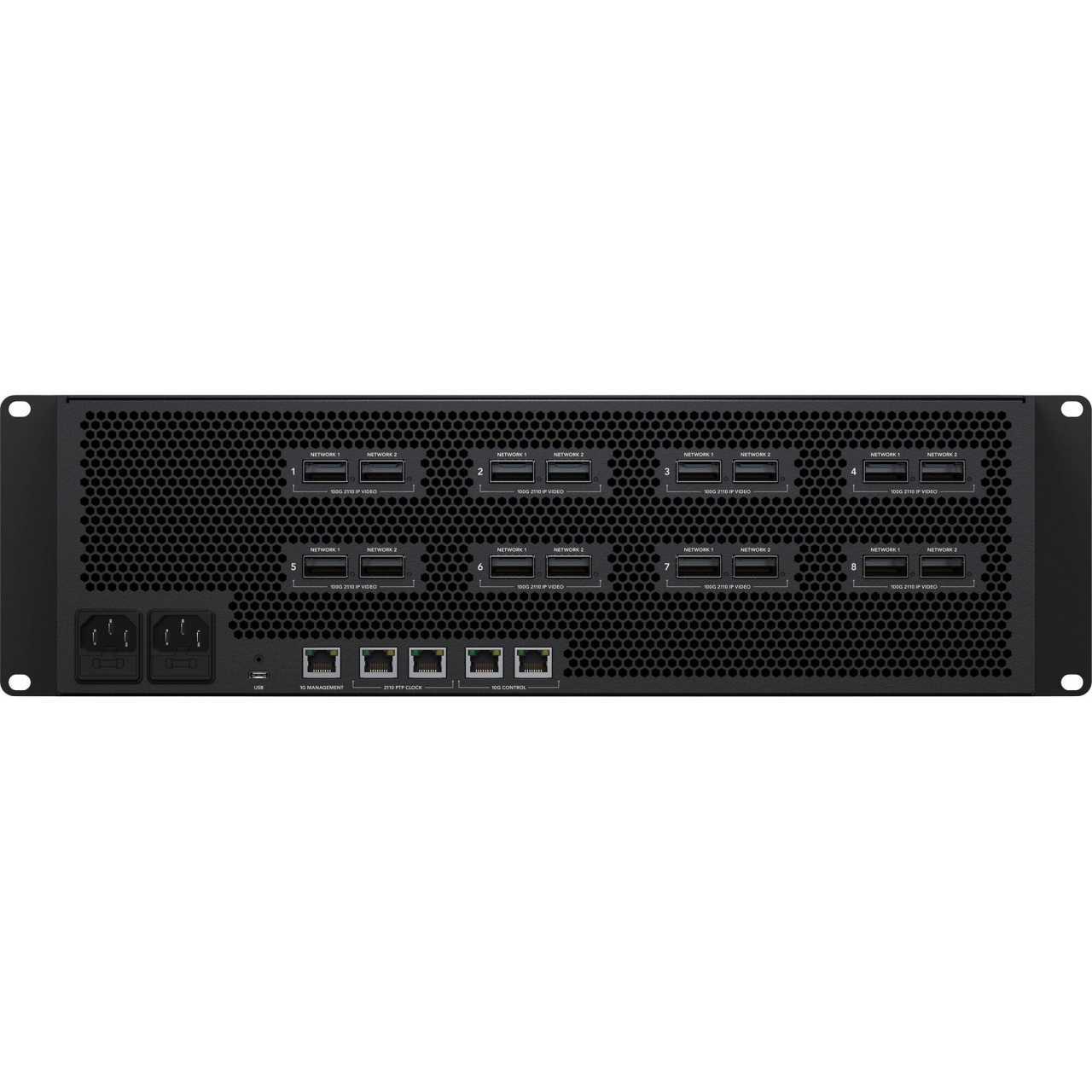

Echipat cu 16 porturi QSFP28 de 100G capabile să transporte câte 8 fluxuri Ultra HD per pereche, asigurând o lățime de bandă fără compromisuri.
Fiecare dintre cele 64 de intrări video dispune de convertor independent de frame rate și format, acceptând automat o gamă largă de surse asincrone.
Mixer cu 132 de canale, echipat cu egalizator parametric pe 6 benzi, expander, poartă de zgomot (gate), compresor, limitator și master gain.
Dispune de 4 ieșiri multi-view complet configurabile (alocabile pe oricare din cele 64 de ieșiri fizice) cu pattern-uri de monitorizare de până la 16 ferestre.
Două surse de alimentare interne independente 100-240V AC cu socluri IEC C14 pentru a garanta continuitatea producției în caz de pană electrică.
Suportă stocarea internă a 64 de imagini statice (PNG, TGA, BMP, JPEG etc.) și 4 clipuri video dinamice sub formă de secvențe TGA, cu canale de Fill și Key.
Portul spate USB-C acționează ca ieșire webcam (720p/1080p) sau interfață audio externă, în timp ce portul frontal este dedicat configurării rapide.

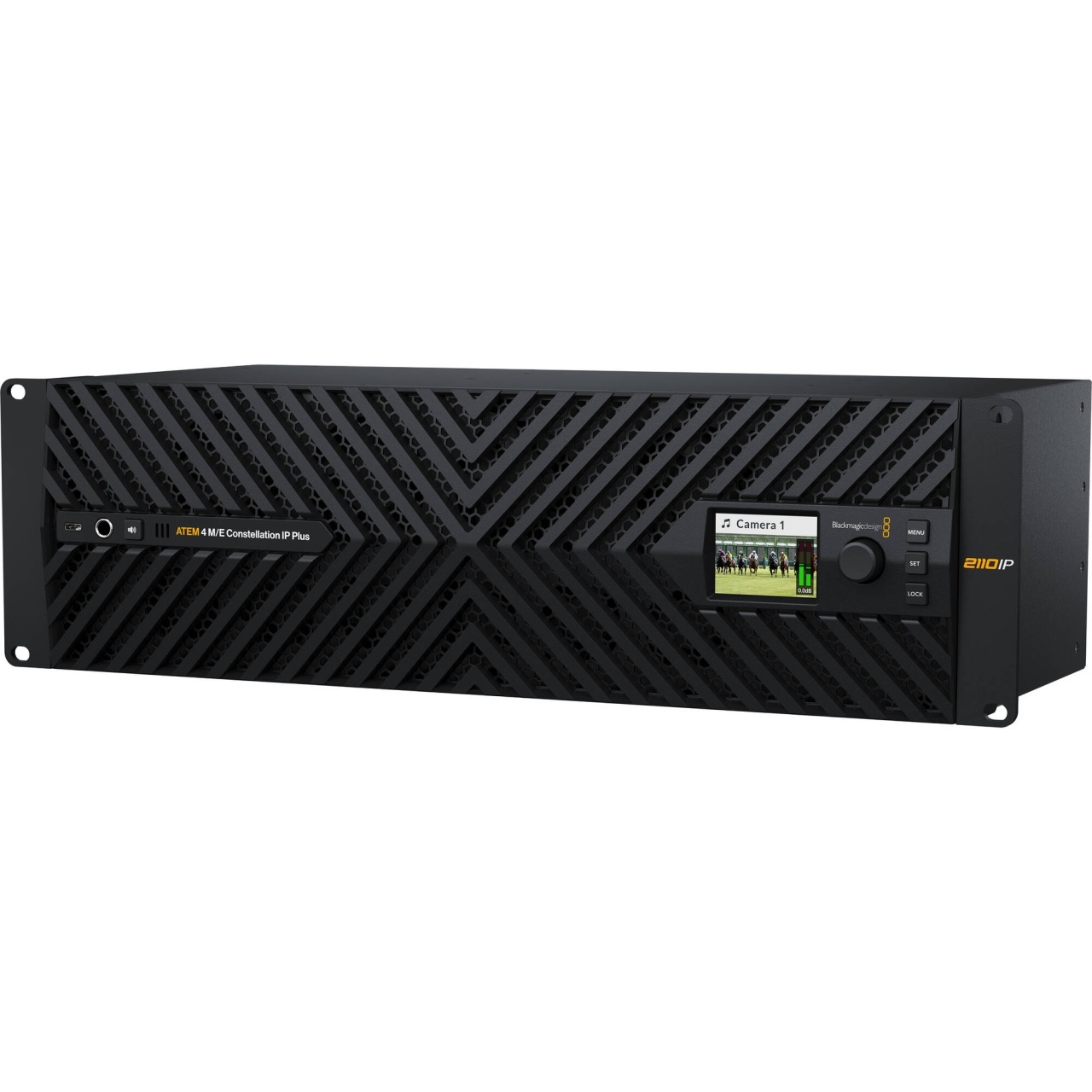

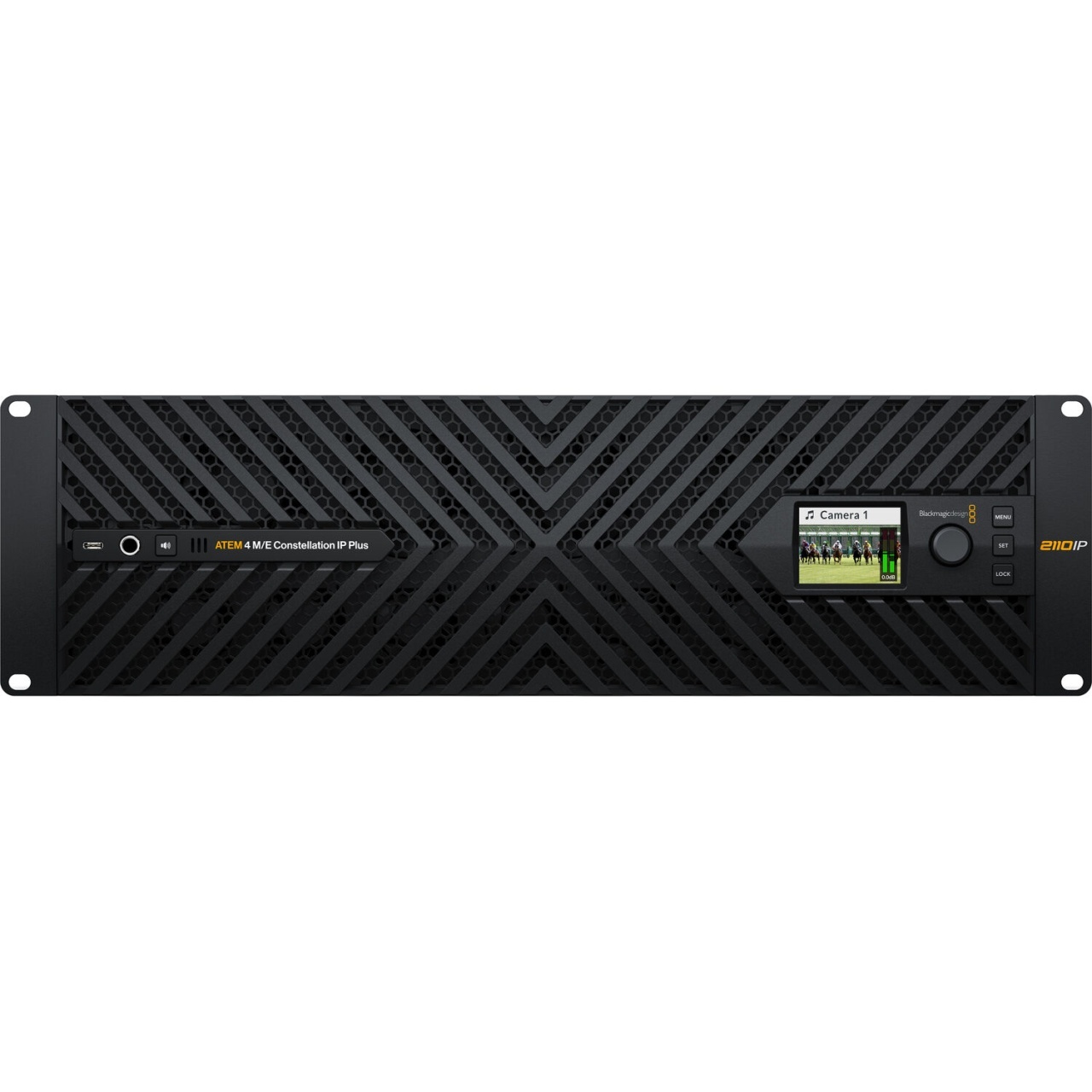

Panoul frontal dispune de ecran LCD, spin knob și taste dedicate, completat în rețea de aplicația gratuită ATEM Software Control.
Despre ATEM 4 M/E Constellation IP Plus
O nouă eră a producției live prin tehnologia SMPTE-2110 nativă
Modelul Blackmagic Design ATEM 4 M/E Constellation IP Plus reprezintă un salt tehnologic masiv pentru mediile profesionale de televiziune și streaming de anvergură. Spre deosebire de switcherele tradiționale bazate exclusiv pe SDI, acest model integrează nativ arhitectura IP conform standardului SMPTE-2110. Această optimizare permite transportul necomprimat al semnalelor video de înaltă rezoluție, al audio-ului multicanal PCM și al metadatelor complexe direct prin infrastructuri Ethernet de mare viteză. Utilizând conectori QSFP28 de 100G, dispozitivul este capabil să gestioneze fluxuri multiple HD și Ultra HD 4K, eliminând complet latențele suplimentare, erorile de sincronizare și costurile masive generate de adăugarea unei rețele paralele de convertoare externe externe în regie.
Arhitectură redundantă hitless și rezistență de nivel broadcast
În transmisiunile live de importanță critică, eșecul nu este o opțiune. Din acest motiv, ATEM 4 M/E Constellation IP Plus a fost proiectat cu mecanisme riguroase de siguranță hardware și software. Conexiunile de rețea 100G suportă pe deplin standardul de conformitate SMPTE 2022-7 pentru livrarea redundantă (hitless) a stream-urilor IP. Echipamentul trimite pachete de date identice în mod simultan pe două rețele de date 2110 complet izolate; în cazul în care un switch principal sau un cablu magistral suferă o defecțiune, receptorul comută instantaneu pe rețeaua secundară fără a genera vreun glitch vizibil sau drop audio. Siguranța este dublată la nivel electric prin integrarea a două surse de alimentare interne cu intrări independente IEC C14, ce permit conectarea la linii electrice separate sau sisteme UPS diferite.
Efecte vizuale avansate și procesare multistrat masivă
Cu un total de 28 de straturi (layers) active procesabile simultan, acest switcher oferă regizorilor un arsenal creativ de neegalat. Arhitectura include 16 ATEM Advanced Keyers, ideale pentru efecte virtuale complexe și chroma key-uri de înaltă precizie pe bază de eșantionare a culorilor în timp real. Acestora li se adaugă 4 keyere downstream (DSK) pentru elemente grafice finale, 20 de keyere liniare sau luma și 4 keyere de tranziție dedicate pentru stinger-e și efecte DVE. O caracteristică emblematică este prezența celor 2 procesoare SuperSource complet independente. Acestea funcționează ca motoare de mixaj adiționale, permițând gruparea a 4 ferestre DVE configurabile pe un singur ecran, cu fundaluri grafice dedicate, ducând numărul total de DVE-uri active în mixer la 12.
Management centralizat prin standarde deschise și protocoale NMOS
Pentru a asigura o compatibilitate perfectă într-un ecosistem broadcast modern compus din echipamente de la producători diferiți, ATEM 4 M/E Constellation IP Plus folosește suita de specificații deschise NMOS (Networked Media Open Specifications). Prin intermediul protocoalelor NMOS IS-04 (Discovery and Registration) și IS-05 (Connection Management), mixerul este detectat, înregistrat și rutat automat în rețeaua IP centrală prin intermediul software-urilor de orchestrare. Sincronizarea temporală extrem de precisă este realizată prin rețeaua dedicată de PTP clock (Precision Time Protocol IEEE 1588-2008), urmând profilele stricte ST 2059-1 și ST 2059-2. Traficul de management este separat fizic prin porturi RJ45 dedicate, protejând fluxurile media sensibile de interferențe sau supraîncărcare de date.
Aplicații și scenarii
Înlocuiește infrastructurile SDI îmbătrânite cu o coloană vertebrală IP modernă, capabilă să ruteze zeci de fluxuri de știri uncompressed în timp real.
Gestionează simultan un număr masiv de camere Ultra HD de pe teren, oferind unghiuri multiple prin SuperSource și protecție totală prin redundanța ST 2022-7.
Designul compact de 3 unități de rack permite optimizarea spațiului în carele de reportaj, oferind puterea unei regii complete fără greutatea cablajelor coaxiale groase.
Permite mixing-ul video la latență zero și integrarea directă cu sistemele de sonorizare digitale mulțumită mixerului Fairlight cu procesare dinamică avansată.
Cele 16 keyere cromatice avansate pot izola fundalurile verzi pentru o multitudine de unghiuri de cameră concurente, integrând grafică complexă în timp real.
Asigură distribuția flexibilă a zeci de surse către ecrane LED gigant, monitoare de scenă și stream-uri web simultane prin matricea sa internă de rutare 64x64.
Glosar · Tehnologii
Standard industrial ce definește transportul separat al esențelor media (flux video digital, flux audio și date auxiliare) prin intermediul pachetelor IP, permițând routarea lor independentă în rețea.
Specificații de control create de AMWA. IS-04 se ocupă de descoperirea automată și înregistrarea dispozitivelor IP în rețea, în timp ce IS-05 gestionează deschiderea, închiderea și modificarea conexiunilor logice dintre ele.
Protocol definit prin IEEE 1588-2008 ce asigură o sincronizare la nivel de nanosecunde a ceasurilor interne dintr-o rețea de date. Înlocuiește semnalul analogic clasic de Genlock / Black Burst în infrastructurile IP media.
Codec video optimizat, disponibil opțional pentru formatele solicitante 2160p59.94 și 2160p60. Acesta permite transmiterea imaginilor 4K în deplină fidelitate, utilizând o lățime de bandă mult mai eficientă în switch-urile Ethernet.
Specificații tehnice
| Conexiuni și Interfețe Rețea IP | |
| Rețele 100G 2110 IP | 16 x 100G QSFP28 conexiuni. Suportă ST 2022-7 redundant delivery of IP streams over two 2110 networks. |
| Senders și Receivers per 100G Pair | 8 x Ultra HD |
| Rețea de Control 10G | 2 x 10G RJ45 Ethernet pentru NMOS control plus loading media, saving și loading presets. |
| Rețea de Referință | 2 x RJ45 Ethernet pentru 2110 PTP clock. |
| Management 1G | 1 x RJ45 Ethernet. Supports 10/100/1000 BASE-T. For ATEM Setup utility and software updates. |
| Control Panel Connection | 2 x 10G RJ45 Ethernet for panel connection, NMOS control plus loading media, saving and loading presets. |
| Capacități Intrare / Ieșire Video și Audio | |
| Total Video Inputs | 64 |
| Total Video Outputs | 64 |
| Total Aux Outputs | 64 |
| Frame Rate and Format Converters | On all 64 inputs |
| Program Outputs | Any of the 64 outputs. |
| Preview Outputs | Any of the 64 outputs. |
| Multiview Outputs | 4 of any of the 64 outputs. |
| Webcam Output | Rear USB-C supports 720p or 1080p at PGM frame. |
| Analog Audio Outputs | 1 x 6.35 mm headphone jack. |
| Total Audio Outputs | 1 x 6.35 mm headphone jack. 1 x Speaker |
| Extra Audio Outputs | 1 x 6.35 mm headphone jack. (the audio will be the mix of PGM plus engineering, production and side tone.) 1 x built-in speaker. |
| Standarde Video și Complianță IP | |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60. |
| SMPTE Compliance | SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7 |
| Video Sampling | 4:2:2 |
| Color Precision | 10-bit. |
| SMPTE 2110-20 (Uncompressed Video) | IGMP v3 |
| SMPTE 2110-21 (Traffic Shaping) | Sender: Narrow. Receiver: Narrow, Wide Synchronous, Asynchronous |
| SMPTE 2110-30 (PCM) | Audio Conformance level: Level C |
| SMPTE 2110-40 (Ancillary Data) | Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata. |
| Codec | Blackmagic IP10 codec optional for 2160p59.94 and 2160p60 as 2110 IP video. |
| Precision Time Protocol | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| NMOS IS-04 Discovery and Registration | v1.3.2. Peer-to-peer via mDNS/DNS-SD |
| NMOS IS-05 Connection Management | v1.1.2 |
| NMOS BCP | BCP-002-01 Natural Grouping, BCP-004-01 Receiver capabilities |
| Specificul Produsului și Efecte (Keyers & Layering) | |
| Upstream Keyers | 16 |
| Downstream Keyers | 4 |
| Advanced Chroma Keyers | 16 |
| SuperSource | 2 |
| Talkback Support | Yes |
| Mix Minus Support | Yes |
| Linear/Luma Keyers | 20 |
| Transition Keyer (Stinger/DVE) | 4 Stinger, 4 DVE. |
| Total Number of Layers | 28 |
| Pattern Generators | 21 |
| Color Generators | 2 |
| DVEs | 4 (for a total of 12 DVEs across the system) |
| Routable Windows | 64 |
| Tally | Red for program and green for preview indication. |
| Windows Source Labels | Yes |
| Multi View Monitoring | 4 x 16 Multiview pattern options for up to 64 total views. Multi View Video Standard follows switcher standard. |
| Media Player și Specificații de Sistem | |
| Media Players | 4 (Channels: Fill and key for each media player). |
| Media Pool Still Image Capacity | 64 (Formats: PNG, TGA, BMP, GIF, JPEG and TIFF). |
| Media Pool Clip Capacity | 4 (Format: TGA Sequence. Audio File Format: WAV, MP3 and AIFF). |
| Media Player Clip Length (720 HD) | 3200 frames |
| Media Player Clip Length (1080 HD) | 1600 frames |
| Media Player Clip Length (Ultra HD) | 400 frames |
| Audio Mixer | 132 Channel mixer. Fully integrates with Fairlight Live. Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter. |
| Computer Interface | Rear USB-C supports USB 3.0 for external USB audio (Fairlight Live), webcam out, ATEM Setup utility and software updates. Front USB-C supports USB 2.0 for updates and setup only. |
| Display & Monitor Minimum Resolution | Minimum monitor resolution of 1366 x 768. Built in HD LCD monitor on front panel for video. |
| Internal Timecode Generator / Down Conversion | Yes / None |
| Software Control Panel Included | ATEM Software Control Panel included free for macOS 14.0 Sonoma, macOS 15.0 Sequoia or later and Windows 10 and 11. |
| Operating Systems | Mac 15.0 Sequoia, Mac 26.0 Tahoe or later. Windows 10 and 11. Windows 11 for ARM |
| Power Supply / Inputs / Usage | 2 x 100-240V AC 50/60Hz internal power supplies / 2 x IEC C14 sockets / TBC |
| Physical Installation / Processing Delay / TBC | 3 rack units / TBC / TBC |
| Environmental Specifications | Operating Temperature: 0° to 40°C (32° to 104°F). Storage Temperature: -20° to 60°C (-4° to 140°F). Relative Humidity: 0% to 90% non-condensing. |
Întrebări frecvente
Cum funcționează redundanța hitless SMPTE 2022-7 pe acest mixer?
Sistemul utilizează cele două rețele 2110 complet separate prin intermediul celor 16 perechi de conexiuni 100G QSFP28. Pachetele video identice sunt trimise în paralel pe ambele căi de rețea. În cazul unei căderi de switch sau cablu pe o rețea, mixerul reconstruiește perfect fluxul din pachetele celeilalte rețele, fără nicio pierdere vizibilă sau decuplare de semnal.
Este necesar un convertor extern de cadru dacă am surse video diferite?
Nu. ATEM 4 M/E Constellation IP Plus dispune de convertoare de format și de frame rate integrate pe absolut toate cele 64 de intrări video. Acesta normalizează și sincronizează automat sursele asincrone sau cu standarde video variate, aducându-le la rezoluția și rata de cadre selectate ca standard general al switcherului.
Ce avantaje oferă integrarea cu platforma audio Fairlight Live?
Mixerul audio Fairlight integrat pune la dispoziție 132 de canale de control complet. Permite configurări dinamice avansate (compresor, limitator, expander și poartă de zgomot), egalizare parametrică precisă pe 6 benzi pentru fiecare canal în parte, control pe master gain și funcții inteligente de automatizare precum Audio-Follow-Video (AFV).
Cum este gestionată rutarea și maparea ferestrelor Multi View?
Mixerul oferă 4 ieșiri Multi View complet independente, care pot fi direcționate către oricare dintre cele 64 de ieșiri fizice ale sistemului. Fiecare instanță multi-view suportă pattern-uri de monitorizare flexibile cu până la 16 ferestre simultane (oferind o vizualizare totală de 64 de ferestre routabile), completate de etichete personalizabile pentru surse și indicatoare Tally (roșu pentru program, verde pentru preview).
Ce funcționalitate au porturile USB-C prezente pe șasiu?
Portul USB-C situat pe panoul din spate este multifuncțional: suportă USB 3.0 și poate transmite semnalul de Program (PGM) ca ieșire de webcam (la rezoluții 720p sau 1080p), oferă suport pentru plăci audio externe Fairlight Live și permite rularea utilitarului ATEM Setup. Portul USB-C frontal folosește protocolul USB 2.0 și este rezervat exclusiv operațiunilor rapide de actualizare de firmware și configurare inițială.
Cum se setează adresa IP a echipamentului în rețea?
În timp ce parametrii generali de producție se configurează prin aplicația ATEM Software Control, adresa IP de bază a șasiului ATEM trebuie configurată exclusiv prin intermediul software-ului utilitar ATEM Setup Utility, conectând un computer direct la portul USB-C dedicat de pe șasiul echipamentului.
Conținutul cutiei
Produse complementare recomandate
Sunt accesorii absolut esențiale pentru a asigura legătura fizică de date între cele 16 porturi ale mixerului și switch-urile IP centrale din regie. Utilizarea unor conexiuni certificate previne pierderile de pachete IP și garantează transportul corect al fluxurilor Ultra HD uncompressed.
Soluția ideală pentru a integra camerele sau play-out-urile 12G-SDI tradiționale direct în fluxul nativ SMPTE-2110 al acestui mixer constellation. Realizează conversii bidirecționale simultane, facilitând o migrare lină și graduală de la SDI la IP.
Deși mixerul poate fi operat integral prin software-ul gratuit inclus, adăugarea unei console fizice cu butoane premium, ecrane LCD dedicate și fader-e aduce rapiditatea și precizia tactilă necesare unui regizor în timpul transmisiunilor live alerte.
Pentru a exploata corect redundanța oferită de cele două surse interne de pe ATEM Constellation, este recomandat ca fiecare mufă IEC C14 să fie alimentată din UPS-uri diferite, asigurând protecție în cazul căderilor parțiale de curent din clădire.
