Blackmagic Design ATEM Camera Control Panel panou profesional de control la distanță pentru 4 camere broadcast
Avantajele noastre
Descriere
Panou de control Blackmagic Design ATEM Camera Control Panel
Consolă hardware profesională de tip CCU concepută pentru controlul simultan și independent a până la 4 camere broadcast Blackmagic Design dintr-o singură stație de lucru. Echipat cu joystick-uri precise pe 3 axe, ecrane LCD dedicate pentru meniuri și o arhitectură de alimentare complet redundantă, panoul oferă operatorilor controlul total asupra parametrilor de imagine esențiali în producțiile live de scară largă.
Concepte cheie
Gestionează simultan 4 lanțuri de camere independente, grupând toate funcțiile CCU majore pe o singură suprafață hardware optimizată pentru operare rapidă.

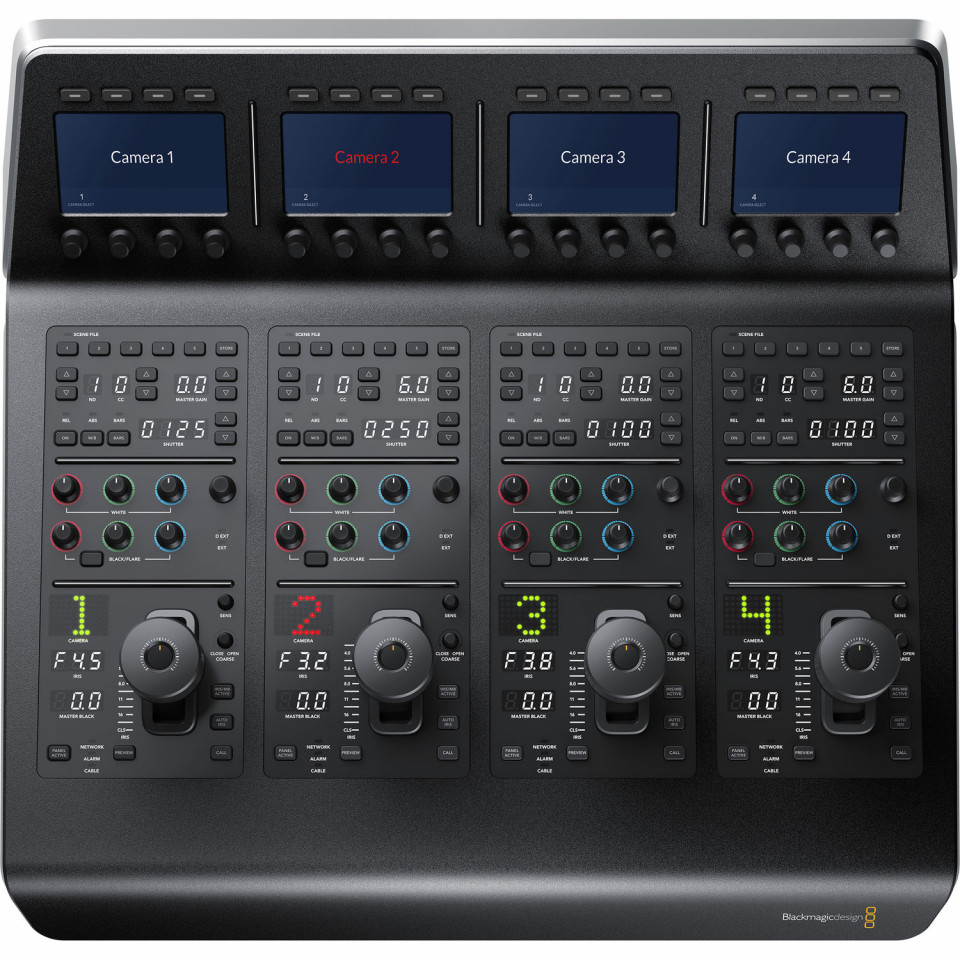

Fiecare canal utilizează un joystick dedicat pentru ajustarea fină a irisului (prin mișcare verticală), a pedestalului (prin rotație) și apelarea previzualizării rapide.
Patru display-uri LCD frontale independente oferă feedback vizual în timp real pentru meniuri, setări de control și starea conexiunii fiecărei camere în parte.

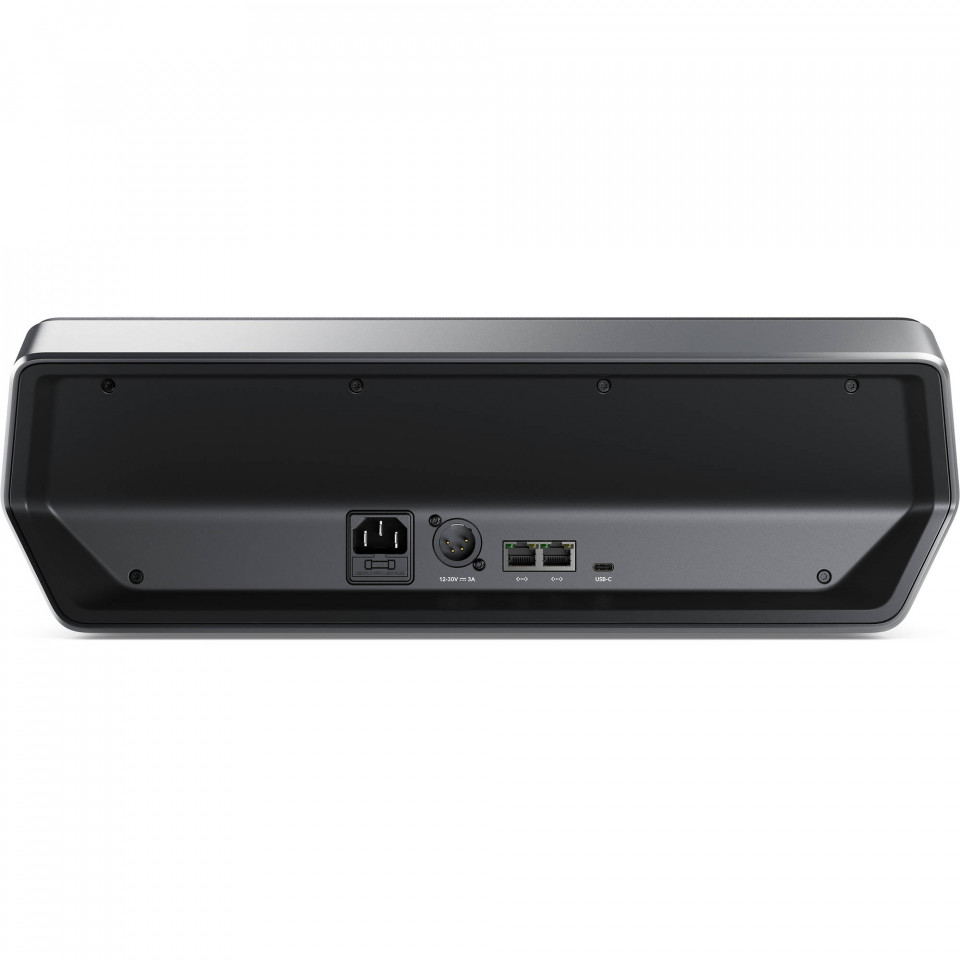

Dispune de o sursă internă principală AC 100-240V și o intrare auxiliară DC 12V XLR pe 4 pini, asigurând funcționarea neîntreruptă la evenimente live de importanță critică.
Caracteristici principale
Compatibilitate deplină cu sistemele URSA Mini, URSA Broadcast, Blackmagic Studio Camera și Micro Studio Camera.
Control direct pentru iris, shutter speed, white balance, master gain, pedestal, și control complet RGB pentru balansul de alb și negru.
Afișajul numărului camerei își schimbă culoarea pentru a reflecta starea curentă în emisie: verde pentru off air (previzualizare) și roșu pentru on air (live).
Include 2 porturi Ethernet 10/100/1000 BaseT cu ieșire de tip loop pentru legarea în cascadă a mai multor panouri de control sau calculatoare.
Permite activarea modului automat pentru diafragmă și ajustarea brută a limitelor de expunere prin potențiometre dedicate.
Funcție hardware de blocare a consolei ce previne modificarea accidentală a setărilor de imagine sau a balansului în timpul transmisiunilor live.
Cele 4 butoane fizice permit trimiterea instantanee a fluxului camerei selectate către monitorul de control al operatorului CCU fără a afecta ieșirea program.
Port dedicat USB-C local care asigură aplicarea rapidă a actualizărilor de firmware și configurarea de bază direct din computer.
Despre ATEM Camera Control Panel
Eficientizarea fluxului de lucru în televiziune
Blackmagic Design ATEM Camera Control Panel reprezintă o punte hardware critică între sistemele de achiziție de imagine și regia de emisie, oferind o interfață fizică tradițională de tip CCU (Camera Control Unit). Consolele permit unui singur tehnician video să monitorizeze și să optimizeze fin look-ul a 4 camere broadcast simultan, eliminând nevoia ca operatorii de pe teren să părăsească poziția sau să modifice parametrii din meniurile interne ale camerelor în timpul unei producții live. Acest sistem centralizat garantează consistența culorilor și a expunerii pe parcursul întregului eveniment, indiferent de schimbările rapide de iluminare ambientală.
Precizie tactilă la nivel de pixel prin joystick-uri dedicate
Fiecare dintre cele patru secțiuni de control este dotată cu un joystick avansat cu 3 axe, elementul central al ajustărilor dinamice în broadcast. Mișcarea pe axa verticală oferă un control extrem de fluid asupra deschiderii irisului, permițând compensarea expunerii în timp real. Rotația capului de joystick ajustează nivelul de master pedestal (black level), izolând nuanțele de întuneric fără a altera zonele de midtone sau highlight. Mai mult, prin simpla apăsare a joystick-ului în ax, operatorul activează funcția de preview video, trimițând fluxul acelei camere direct pe monitorul de regie pentru verificarea instantanee a încadrării sau a focalizării înainte de comutarea on-air.
Ajustări cromatice avansate și control RGB independent
Echipamentul oferă acces direct la instrumente hardware puternice pentru corecția de culoare primară. Panoul integrează potențiometre și butoane rotative dedicate pentru reglajul separat al canalelor Red, Green și Blue (RGB), atât pentru zonele de alb (white balance), cât și pentru cele de negru (black balance). Această granularitate permite calibrarea perfectă a senzorilor din rețeaua de camere, compensând diferențele de temperatură de culoare dintre obiective sau sursele de iluminat variate (leduri, lămpi cu descărcare sau lumină naturală). Modificările sunt transmise instantaneu prin protocolul SDI de control al camerelor, integrat în mixerele ATEM.
Arhitectură robustă și integrare în infrastructuri de rețea

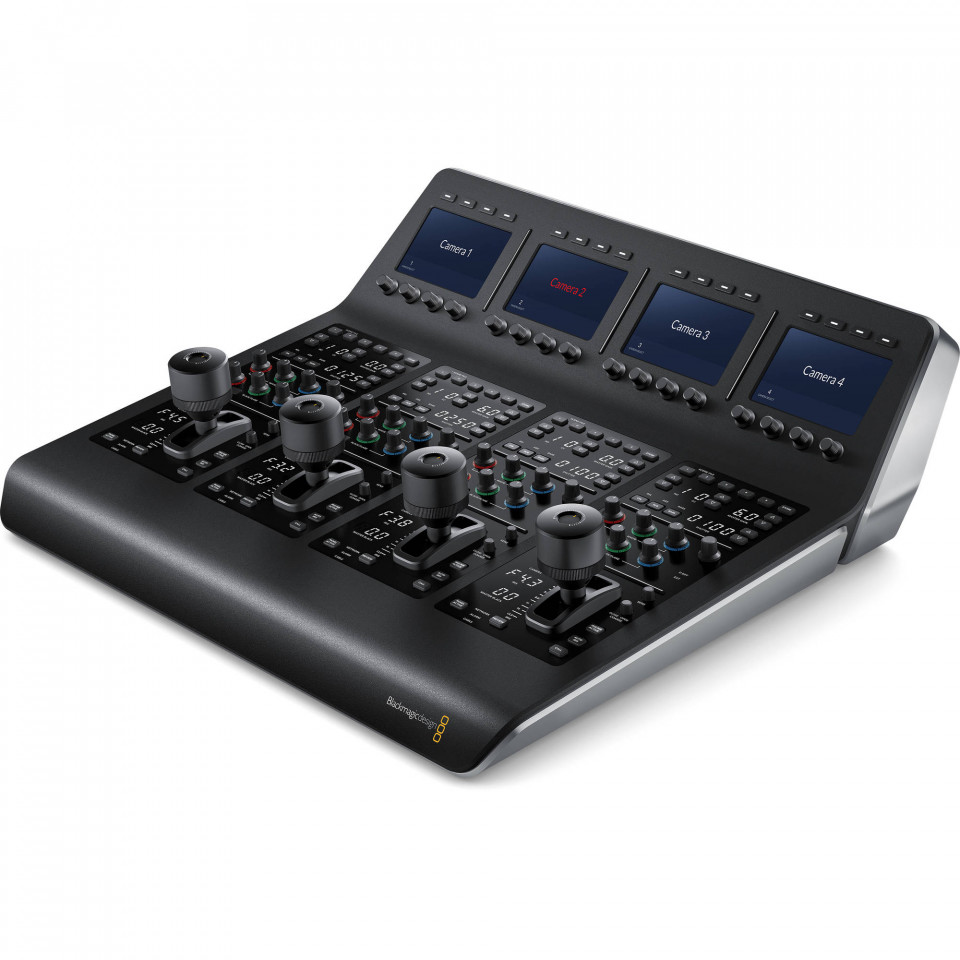

Construit într-o carcasă metalică rezistentă cu un profil ergonomic înclinat, panoul este gândit pentru utilizare intensivă pe termen lung în birouri de regie sau studiouri mobile (OB Vans). Conectivitatea Ethernet Gigabit de mare viteză asigură transmiterea pachetelor de control cu latență zero către mixerele de producție ATEM sau către computerele de management. Portul Ethernet secundar loop output permite extensia facilă a infrastructurii hardware, facilitând adăugarea de noi console pentru regii mari ce deservesc 8, 12 sau mai multe camere de emisie, păstrând în același timp o organizare ordonată și curată a cablajului în rack.
Aplicații și scenarii
Asigură controlul centralizat de tip shading pentru toate camerele din platoul de știri sau emisiuni, menținând expunerea și balansul de culoare identice la fiecare schimbare de unghi.
Designul compact și robust îl face ideal pentru instalarea în spațiile strâmte din camioanele de regie, oferind control stabil pe distanțe lungi prin infrastructura Ethernet a vehiculului.
Compensează instantaneu schimbările agresive și dramatice ale jocurilor de lumini de scenă, permițând tehnicianului CCU să ajusteze rapid irisul sau gain-ul pentru a evita supraexpunerea.
Permite monitorizarea și corectarea continuă a camerelor expuse la lumină solară directă și a celor aflate în zone de umbră puternică pe stadioane sau în arene acoperite.
Ridică nivelul calitativ al producțiilor de afaceri, conferințe sau lansări de produs prin potrivirea perfectă a tonurilor de piele ale vorbitorilor pe toate camerele implicate.
Simplifică operarea prin permiterea unui singur tehnician voluntar să gestioneze de la distanță parametrii video pentru multiple camere Blackmagic statice sau compacte.
Glosar · Tehnologii
Metodologie de control centralizat dintr-o regie care permite ajustarea de la distanță a tuturor setărilor optice și electronice ale unei camere video profesionale de studio.
Parametru electronic care stabilește nivelul absolut de referință al negrului în semnalul video. Ajustarea lui corectă previne pierderea detaliilor în zonele întunecate sau aspectul spălat al imaginii.
Sistem de amplificare electronică a semnalului provenit de la senzorul de imagine. Utilizat pentru a crește luminozitatea în medii cu iluminare precară, însă cu prețul introducerii progresive a zgomotului video (noise).
Sistem de reglaj grosier ce permite stabilirea unei limite superioare sau inferioare a diafragmei obiectivului, oferind ulterior joystick-ului o plajă de control mult mai fină și mai precisă în zona de lucru dorită.
Specificații tehnice
| Conexiuni și Interfețe | |
| Ethernet | 2 x 10/100/1000 BaseT cu loop output pentru adiționarea de panouri de control sau calculatoare |
| Software Updates | 1 x USB-C pentru actualizări de firmware |
| Specificul Produsului (Product Specifics) | |
| LCD Menu Displays | 4 |
| Camera Number Display | Green off air, red on air |
| 3 Axis Joystick | 4 |
| Panel Active | Protejează setările (Protects settings) |
| Preview Button | 4 |
| Iris Control | Setup pentru balansul de alb și negru (White and black balance setup) |
| Funcții Iris Suplimentare | Auto Iris On, Coarse control |
| Software și Compatibilitate | |
| Software Applications | ATEM Software Control Panel |
| Operating Systems (Mac) | Mac 14.0 Sonoma, Mac 15.0 Sequoia sau mai nou |
| Operating Systems (Windows) | Windows 10 și Windows 11 |
| Cerințe de Alimentare (Power Requirements) | |
| Input Voltage | 1 x Intern 100-240V AC |
| DC Power | 12-30V 3A |
| Redundant Power | Da (Yes) |
| Power Usage | 30W |
| Specificații Ambientale / Fizice | |

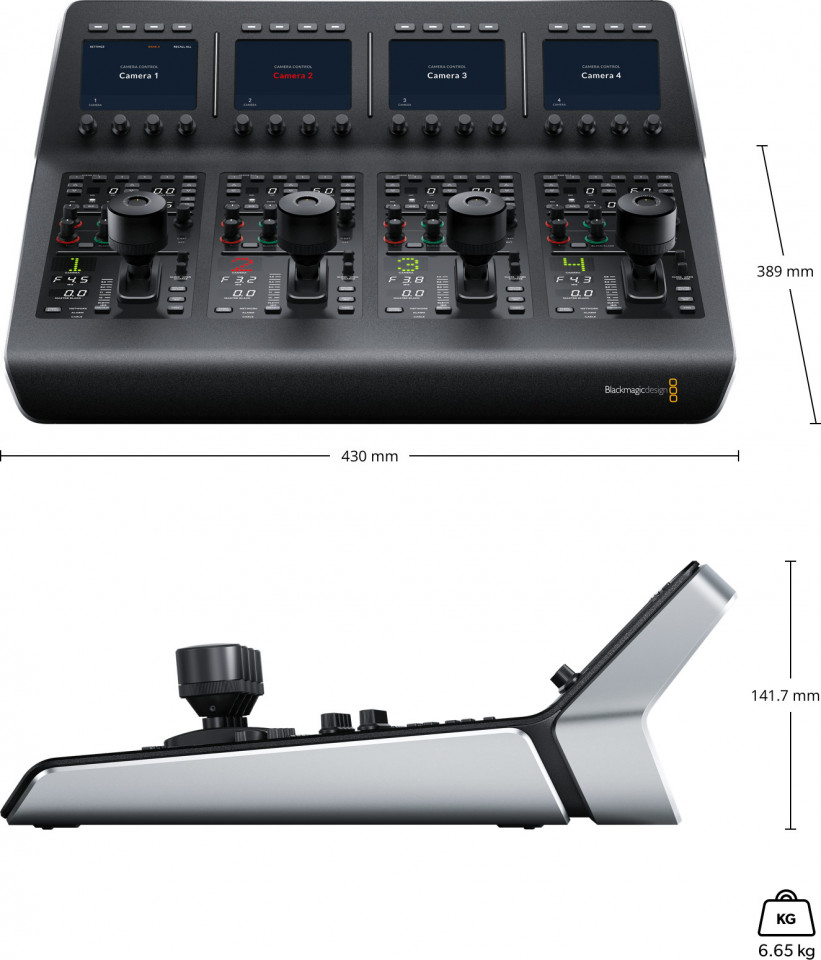

| Dimensiuni fizice | Lățime: 15.03 in · Adâncime: 15.31 in · Înălțime: 5.57 in |
| Operating Temperature | 0° to 40° C (32° to 104° F) |
| Storage Temperature | -20° to 60° C (-4° to 140° F) |
| Relative Humidity | Up to 95% |
Întrebări frecvente
Câte camere broadcast pot fi gestionate simultan cu acest panou?
Consola ATEM Camera Control Panel dispune de 4 secțiuni fizice CCU complet independente, permițând monitorizarea și controlul simultan a până la 4 camere URSA Mini, URSA Broadcast, Blackmagic Studio sau Micro Studio.
Cum funcționează sistemul de alimentare redundantă?
Echipamentul integrează o sursă principală de alimentare direct de la rețeaua AC (100-240V) și o mufă secundară de alimentare DC de 12V (plajă acceptată 12-30V 3A). În cazul unei căderi de tensiune pe linia principală, consola comută instant pe sursa secundară fără întreruperea controlului.
Ce reprezintă indicația de culoare de pe display-ul camerei?
Display-ul indică statusul semnalului Tally nativ din sistemul ATEM. Când afișajul numărului este verde, camera este în mod off air (previzualizare), iar când devine roșu, semnalul indică faptul că acea cameră este on air (emisă live în Program).
Pot conecta mai multe panouri de control în aceeași rețea?
Da. Datorită celor două porturi Ethernet BaseT cu funcție de loop output, puteți lega în cascadă (daisy chain) mai multe unități ATEM Camera Control Panel sau calculatoare adiționale în rețea pentru a extinde capacitatea sistemului de shading peste 4 camere.
Ce rol are butonul fizic Panel Active?
Butonul Panel Active are rolul de a proteja setările curente. Prin blocarea panoului, se elimină riscul ca o atingere accidentală a joystick-urilor, potențiometrelor sau butoanelor de balans RGB să altereze imaginea camerelor în momentele critice ale emisiei.
Conținutul cutiei
Produse complementare recomandate
Necesare pentru rutarea comenzilor SDI CCU generate de panou către camere. Mixerele din gama ATEM preiau instrucțiunile de date prin IP și le inserează în fluxul de program auxiliar SDI transmis către camere.
Partenerul hardware ideal pentru studio și producție mobilă. Suportă nativ protocolul complet de corecție cromatică, control de la distanță pentru irisul electronic motorizat B4 sau EF și integrare Tally automată.
Monitoare profesionale de rack esențiale pentru postul de operator CCU. Permite vizualizarea corectă a semnalelor video transmise la apăsarea butonului de Preview și analiza parametrilor de expunere pe monitoarele de formă de undă.
Pentru a maximiza capacitățile de redundanță, se recomandă conectarea intrării AC la rețeaua clădirii protejată, iar linia DC 12V la o baterie tampon independentă, eliminând riscul panel drop-out.
