Blackmagic Design Blackmagic 2110 IP Converter 4x12G PWR convertor bidirecțional 4 canale SMPTE ST 2110 cu PoE++
Avantajele noastre
Descriere
Convertor bidirecțional Blackmagic Design Blackmagic 2110 IP Converter 4x12G PWR
Sistem broadcast profesional în format 1RU conceput pentru a adăuga conectivitate video IP SMPTE-2110 echipamentelor de televiziune 12G-SDI traditionale. Dispune de 4 convertoare bidirecționale independente, conexiuni RJ-45 10G Ethernet cu ieșire de alimentare PoE++, ecran LCD frontal și suport complet pentru standarde HD și Ultra HD de până la 2160p60.
Concepte cheie
Include 4 convertoare complet independente și bidirecționale, capabile să ruleze simultan fluxuri SDI spre IP și IP spre SDI.
Porturile RJ-45 10G livrează energie direct prin cablul de rețea, putând alimenta camere sau alte convertoare compatibile din aval.
Garantează conformitatea deplină cu standardele IP deschise pentru transportul separat al semnalelor video, audio și datelor auxiliare.
Integrează protocoalele de timp de înaltă precizie IEEE 1588-2008 și profilele ST 2059-1/2 pentru alinierea perfectă a cadrelor în rețea.
Caracteristici principale
Fiecare dintre cele patru canale oferă intrări și ieșiri video dedicate, suportând rate de transfer de la SD standard până la 12G-SDI.
Echipat cu 4 conectori RJ-45 de 10Gb/s ce suportă modurile auto 10/100/1000/10G Base-T pentru injecția semnalelor în infrastructura IP.
Dispozitivul poate livra până la 90 W per port rețea către echipamentele din aval, eliminând sursele locale pentru camere video sau convertoare.

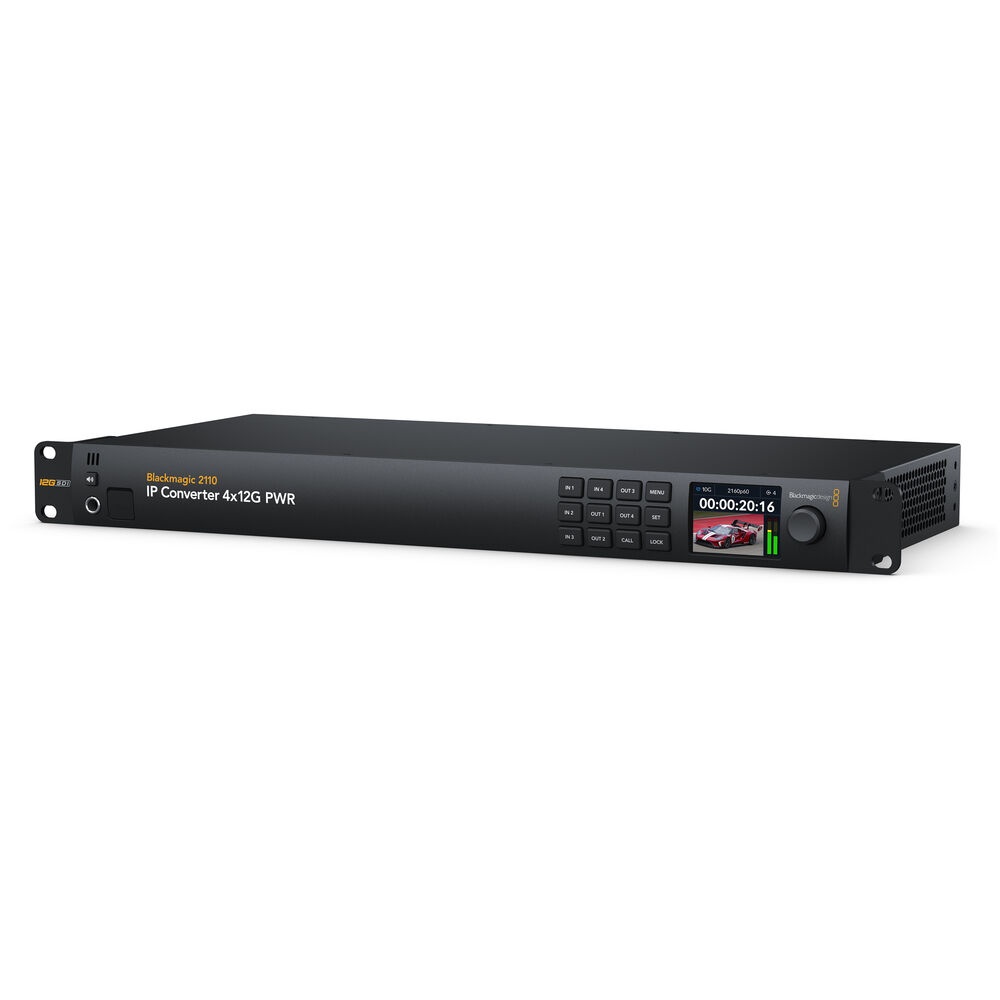

Panoul frontal integrează un ecran LCD color de 2.2 inch, 12 butoane de control luminoase și un spin knob pentru configurare rapidă și diagnostic.
Utilizează codecul proprietar IP10 pentru managementul inteligent al lățimii de bandă în momentul conversiei fluxurilor 12G-SDI la rețelele 10G IP video.
Suportă până la 16 canale de audio embedded pe fiecare conexiune video SDI și pe fluxurile ST-2110 IP prin rețeaua Ethernet.
Suportă specificațiile AMWA NMOS IS-04 și IS-05 pentru descoperirea automată și managementul centralizat al conexiunilor în regii.
Include două surse interne independente 100-240V cu mufe standard IEC C14 pentru asigurarea continuității electrice critice în regim 24/7.
Despre Blackmagic 2110 IP Converter 4x12G PWR
Soluția de integrare perfectă pentru studiouri și televiziuni
Dispozitivul Blackmagic 2110 IP Converter 4x12G PWR a fost proiectat pentru a facilita tranziția facilă a infrastructurilor bazate pe cabluri coaxiale SDI tradiționale către sistemele moderne de transport video IP de mare viteză. Cu un design compact de o singură unitate de rack (1RU), acest convertor bidirectional procesează simultan până la 4 canale video complet independente, permițând camerelor de studio, mixerelor video și monitoarelor profesionale de control să comunice bidirecțional cu serverele și routerele IP din centrul de date prin conexiuni standardizate Ethernet. Acest lucru optimizează costurile, eliminând necesitatea înlocuirii complete a echipamentelor SDI existente.
Alimentare inteligentă distribuită prin cablul de date
Una dintre cele mai mari inovații ale acestui model este integrarea tehnologiei de alimentare de mare putere PoE++ direct pe cele 4 porturi active RJ-45 de 10 Gb/s. Convertorul acționează ca un injector centralizat de energie pentru echipamentele din aval. Fiecare dintre cele 4 porturi poate livra până la 90 W, ceea ce înseamnă că dispozitivul poate alimenta complet camere de studio Blackmagic, ecrane sau recordere compatibile conectate la celălalt capăt al cablului de rețea. Această arhitectură simplifică masiv cablarea în studio, scăzând numărul de cabluri de alimentare dedicate și eliminând punctele unice de defecțiune de la nivel local.
Compatibilitate completă cu formatele broadcast și auto-detecție
Sistemul oferă flexibilitate absolută în ceea ce privește rezoluțiile acceptate, asigurând o detecție complet automată a standardelor SD, HD, Ultra HD și 4K DCI în funcție de semnalul primit pe intrările fizice. Datorită interfeței avansate 12G-SDI, dispozitivul este capabil să comute instantaneu între rate de date variate (270Mb, 1.5G, 3G, 6G și 12G), oferind de asemenea funcție de reclocking integrată pentru păstrarea integrității semnalului pe cabluri coaxiale lungi. Pe partea de 3G-SDI, convertorul detectează automat semnalele de tip Level A și Level B la intrare, oferind opțiunea de selectare manuală de către utilizator pe ieșirile video active.
Operare independentă și control local intuitiv
Spre deosebire de alte module de conversie IP de tip black-box care necesită aplicații externe software complicate chiar și pentru setări minore, Blackmagic 2110 IP Converter 4x12G PWR oferă un control complet direct de pe panoul frontal. Ecranul LCD color oferă un feedback vizual detaliat în timp real, afișând statusul rețelei, codecurile, precum și parametrii audio-video. Cu ajutorul selectorului rotativ (spin knob) și a celor 12 butoane iluminate, utilizatorul poate configura rutele NMOS în câteva secunde. Pentru monitorizarea rapidă a sunetului direct în camera tehnică de rack, dispozitivul include un difuzor frontal cu buton dedicat ON/OFF și un jack analogic de căști de 6.35 mm.
Aplicații și scenarii
Permite studiourilor de televiziune tradiționale să își păstreze infrastructura de camere și mixere 12G-SDI, conectându-le direct la switch-urile IP centrale din clădire.
Ideal pentru alimentarea și controlul camerelor de studio Blackmagic Design amplasate pe platou, folosind un singur cablu Ethernet RJ-45 de lungime mare datorită PoE++ de 90 W.
Asigură conversia și transportul simultan a 4 semnale video Ultra HD la rezoluții înalte 2160p60 cu un management perfect al latenței și lățimii de bandă în unități mobile.
Potrivit pentru companii B2B sau instituții guvernamentale ce doresc distribuția semnalelor pe distanțe mari folosind switch-uri IT de date, eliminând cablurile SDI scumpe.
Formatul compact de 1RU și alimentarea duală AC redundantă îl fac componenta ideală pentru instalarea în spațiile strâmte ale camioanelor de producție live.
Permite rutarea dinamică a materialelor de pe serverele centrale ST-2110 IP către stațiile de editare sau monitoarele SDI locale fără pierderi de calitate.
Glosar · Tehnologii
Suita modernă de standarde profesionale deschise din televiziune ce definește transportul independent al fluxurilor de video, audio PCM elementar și datelor auxiliare metadata peste rețelele IP în timp util.
Specificații dezvoltate de AMWA. IS-04 se ocupă de descoperirea și înregistrarea automată a echipamentelor IP în rețea, în timp ce protocolul IS-05 gestionează managementul conexiunilor și rutarea efectivă.
Protocol de sincronizare definit de standardul IEEE 1588-2008. Înlocuiește vechiul semnal analogic de Genlock din televiziune, oferind o acuratețe de timp la nivel de nanosecundă prin pachetele de rețea.
Codec de procesare inteligentă integrat hardware, dezvoltat special pentru a comprima eficient fluxurile masive 12G-SDI de înaltă rezoluție, permițând transportul stabil al acestora prin cabluri Ethernet 10G standard.
Specificații tehnice
| Conexiuni | |
| Total SDI Inputs | 5 |
| SDI Video Inputs | 4 |
| SDI Main Program Inputs | 1 |
| Total SDI Outputs | 5 |
| SDI Video Outputs | 4 |
| SDI Main Program Outputs | 1 Loop Out. |
| SDI Rates | 270Mb, 1.5G, 3G, 6G, 12G. |
| SMPTE ST-2110 IP Video Inputs | 4 x 10G Ethernet |
| SMPTE ST-2110 IP Video Outputs | 4 x 10G Ethernet |
| Analog Audio Outputs | 1 x 6.35 mm headphone socket. |
| SDI Audio Inputs | 16 Ch embedded audio on SDI input. |
| SDI Audio Outputs | 16 Ch embedded audio on SDI loop output. |
| SMPTE ST 2110 IP Audio Inputs | 16 Ch embedded audio on ST-2110 IP video via 10G Ethernet. |
| SMPTE ST 2110 IP Audio Outputs | 16 Ch embedded audio on ST-2110 IP video via 10G Ethernet. |
| Multi Rate Support | Auto detection of SD, HD, Ultra HD and 4K. |
| Reclocking | Yes |
| Ethernet | 4 x 10Gb/s RJ-45 PoE++ connectors supporting 10/100/1000/10G BASE-T for SMPTE 2110 IP video in and out. PoE++ is power output only for powering connected PoE devices such as Blackmagic Cameras and Converters. 1 x 1Gb/s RJ-45 connector supporting 10/100/1000 BASE-T for configuration and firmware updates. |
| Computer Interface | 1 x USB-C 3.0 for configuration and firmware updates. |
| Standarde Video | |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standards | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI and 4Kp60 DCI. |
| SDI Compliance | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1, SMPTE ST2110-20, SMPTE ST2110-21, SMPTE ST2110-30, SMPTE ST2110-40. |
| SDI Video Rates | SDI video connections are switchable between standard definition, 720p, 1080i, 1080p, 2K DCI, Ultra HD and 4K DCI. |
| SDI Color Precision | 4:2:2 |
| SDI Color Space | YUV |
| SDI Auto Switching | Automatically detects SD, HD, 2K DCI, Ultra HD and 4K DCI. Level A and B is automatically detected on 3G-SDI input and user selectable on 3G-SDI output. |
| Conformitate IP, Codec și Control | |
| IP Video Compliance | SMPTE 2110-20 (Uncompressed Video) IGMP v3 SMPTE 2110-21 (Traffic Shaping) Sender: Narrow, Receiver: Narrow, Wide Synchronous, Asynchronous SMPTE 2110-30 (PCM) Audio Conformance level: Level C SMPTE 2110-40 (Ancillary Data) Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata. |
| Codec | Blackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video. |
| Precision Time Protocol | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| Management Conexiuni NMOS | NMOS IS-04 Discovery and Registration, NMOS IS-05 Connection Management v1.1.2, NMOS BCP-002-01 Natural Grouping, NMOS BCP-004-01 v1.3.2 Peer-to-peer via mDNS/DNS-SD, Receiver capabilities |
| Audio Monitor local | Front panel audio monitor speaker with speaker control button, plus 6.35 mm headphone socket. |
| Control Panel | Built in Control Panel. 12 button control panel, 2.2 inch color display and spin knob for setup and menu settings. |
| Sisteme și Specificații Fizice / Mediu | |
| Operating Systems | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10 and 11. |
| Power Supply | 2 x Internal 100-240V AC 50/60Hz with IEC C14 mains input. |
| Power Usage | 410 W max. (including 4 x 90 W PoE supply to downstream devices) |
| Physical Installation | 1 rack unit. |
| Dimensiuni | Lățime: 482 mm · Adâncime: 234 mm · Înălțime: 44 mm |
| Greutate | 3.73 kg |
| Operating Temperature | 5° to 40° C (41° to 104° F) |
| Storage Temperature | -20° to 45° C (-4° to 113° F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Puterea PoE++ generată de acest dispozitiv poate fi oprită sau este doar de ieșire?
Conform fișei tehnice oficiale a producătorului, sistemul PoE++ integrat pe cele 4 porturi active RJ-45 de 10G livrează exclusiv energie electrică către exterior (power output only) pentru alimentarea dispozitivelor conectate din aval (camere sau sub-convertoare), neputând servi drept intrare pentru alimentarea lui.
Care este consumul maxim de energie al acestui convertor în rack?
Consumul maxim total de energie raportat este de 410 W max. Această valoare include puterea maximă proprie de procesare a unității împreună cu alimentarea completă a celor 4 linii PoE++ de câte 90 W livrate către echipamentele externe.
Cum funcționează managementul datelor auxiliare în conversia IP 2110?
Dispozitivul oferă conformitate totală cu standardul SMPTE 2110-40, oferind acces complet nerestricționat la întregul flux stream ancillary de date SMPTE. Acesta include procesarea corectă a protocolului de timecode RP 188/SMPTE 12M-2, subtitrările de tip closed captioning și pachetele metadata statice HDR.
Este obligatoriu să folosesc un PC pentru a ruta fluxurile video în rețea?
Nu. Aparatul dispune de un panou de control hardware complet independent pe fațada sa frontală. Ecranul LCD color de 2.2 inch și interfața formată din spin knob și 12 butoane fizice permit configurarea deplină a adreselor de IP, a setărilor de meniu și a rutelor media fără a depinde de o stație PC adiacentă.
Ce reprezintă conexiunea Main Program In și Out de pe spatele aparatului?
Aparatul include 1 intrare suplimentară SDI Main Program Input și 1 ieșire SDI Main Program Output (cu funcție Loop Out). Această linie dedicată este optimizată pentru injectarea și retransmiterea semnalului de program master (PGM) din regie în întregul sistem pentru a fi distribuit către monitoare sau vizoarele camerelor de pe platou.
Conținutul cutiei
Produse complementare recomandate
Esențiale pentru a asigura o rată stabilă de transmisie de 10Gb/s fără erori de pachete în rețeaua SMPTE 2110 și pentru a transporta în deplină siguranță curentul electric masiv furnizat de protocolul de alimentare PoE++ al convertorului.
Garantează transmiterea perfectă a fluxurilor video Ultra HD de înaltă rezoluție între camerele din studio și intrările convertorului. Cablurile neadecvate generează jitter masiv la frecvențele înalte necesare standardelor 12G.
Permit inginerilor de sunet și tehnicienilor de video control să izoleze și să asculte în mod direct, cu precizie maximă, oricare dintre cele 16 canale de sunet embedded pe intrările video, direct la nivelul rack-ului central.
Necesare pentru a gestiona magistrala centrală de date video IP. Rețelele destinate broadcast-ului SMPTE ST 2110 impun comutatoare avansate cu funcții IGMP v3 snooping și ceasuri de sincronizare hardware transparente de tip PTP.
