Blackmagic Design DeckLink 4K Extreme 12G placă de captură și redare PCI Express dual link 12G-SDI și HDMI 2.0b
Avantajele noastre
Descriere
Placă de captură și redare Blackmagic Design DeckLink 4K Extreme 12G
Placă PCI Express de generație superioară pentru cinematografie digitală avansată, echipată cu intrări și ieșiri full frame DCI 4K via conexiuni dual link multi-rate 12G-SDI și interfețe HDMI 2.0b de mare viteză, ideală pentru fluxuri de lucru complexe în format 10-bit YUV sau 12-bit RGB.
Concepte cheie
Conexiunile dual link multi-rate 12G-SDI oferă suport pentru rezoluții SD, HD, Ultra HD și Full Frame DCI 4K la rate de cadre ridicate utilizând un singur cablu sau legături duale.
Permite captura și redarea în format 10-bit YUV sau în spațiul de culoare maxim 12-bit RGB cu eșantionare 4:4:4 pentru o acuratețe absolută în procesele de colorizare și post-producție.
Arhitectură hardware avansată ce permite ieșire dual-stream și frame-packed în format 3D stereoscopic la lățime de bandă maximă RGB 4:4:4:4.
Include motoare integrate de up, down și cross conversie direct pe cip, eliberând resursele procesorului principal din stația de lucru dedicată.
Caracteristici principale
Două intrări și două ieșiri independente 12Gb/s SDI capabile să comute automat între modurile single link și dual link pentru semnale 4:2:2 sau 4:4:4.
Placa mezzanine inclusă pune la dispoziție porturi de intrare și ieșire HDMI tip A cu suport nativ complet pentru fluxuri de date 2160p60.
Dispune de două sloturi libere pentru module de fibră optică de 12Gb/s, ideale pentru rularea conexiunilor la distanțe mari fără degradarea semnalului.
Sistem de extensie PCI Express cu 8 linii din generația a doua, compatibil cu sloturile fizice PCIe x8 și x16 ale computerelor moderne gazdă.
Suportă 16 canale audio embedded în SDI, 8 canale embedded în HDMI, conexiuni AES/EBU nebalansate și control serial RS-422 de tip Sony.
Permite împachetarea metadatelor HDR și utilizarea caracteristicilor de transfer HLG și PQ (interfața HDMI suportă exclusiv metadate HDR statice).
Despre DeckLink 4K Extreme 12G
Soluția supremă de captură pentru cinematografia digitală
Blackmagic Design DeckLink 4K Extreme 12G reprezintă apogeul tehnologic în materie de plăci de captură și redare interne, fiind dezvoltată special pentru studiourile de producție cinematografică, televiziuni și post-producție de top. Echipată cu porturi duble multi-rate 12G-SDI, placa suportă rularea impecabilă a semnalelor video de la rezoluții SD standard până la medii Ultra HD 60p, atingând rezoluția maximă Full Frame DCI 4K de 4096 x 2160 pixeli la o rată de cadre de până la 25p. Capacitatea de a comuta între structurile de date pe 10 biți YUV sau cele cu spectru de culoare complet pe 12 biți RGB oferă libertate absolută editorilor și coloriștilor.

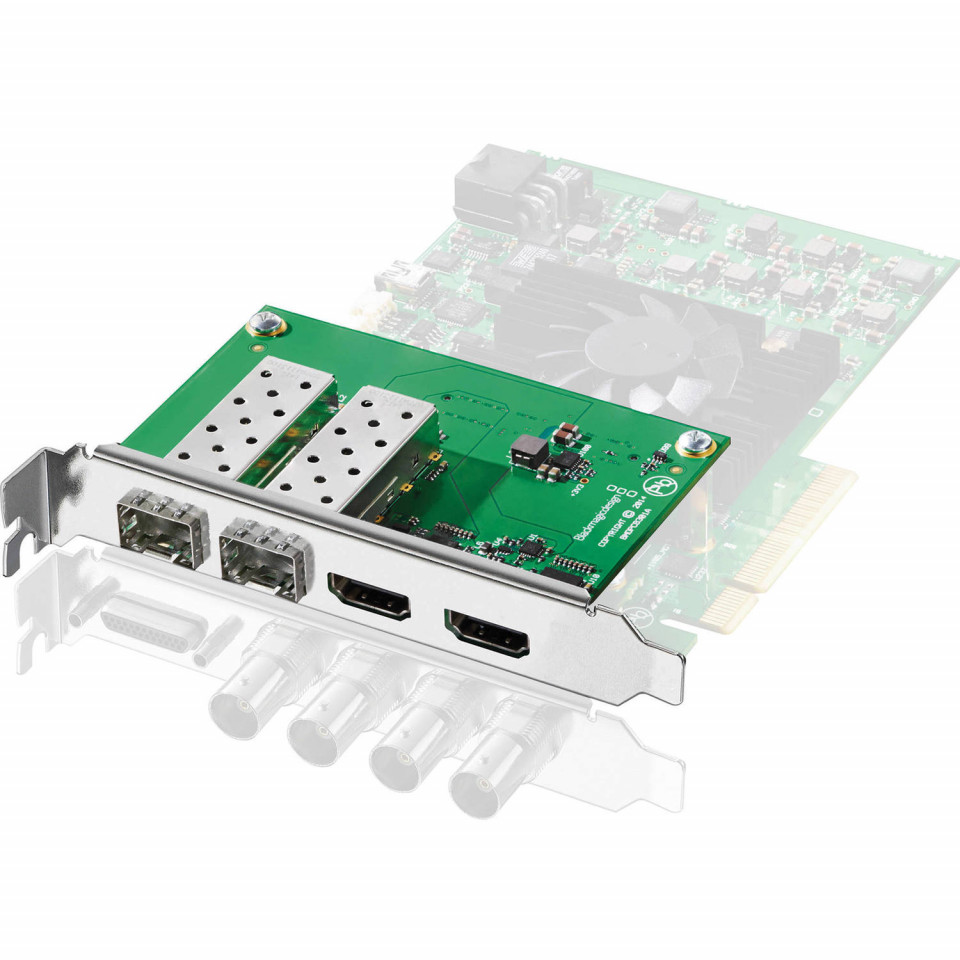

Arhitectură duală cu placă mezzanine HDMI inclusă
Designul unic de tip sandwich hardware utilizează o placă principală PCI Express conectată direct la o placă secundară de expansiune (mezzanine card). Această configurație permite maximizarea conexiunilor fizice pe panoul spate al stației de lucru fără a bloca sloturi PCIe suplimentare. În timp ce placa de bază găzduiește conexiunile BNC specifice infrastructurii 12G-SDI, cardul mezzanine oferă intrări și ieșiri HDMI 2.0b capabile să proceseze fluxuri de rezoluție Ultra HD la 60 de cadre pe secundă (2160p60) cu suport complet Deep Color și auto-configurare automată în funcție de display-ul atașat.
Procesare hardware integrată și conversii automate
Spre deosebire de plăcile entry-level, acest model integrează cipuri dedicate pentru procesarea semnalului în timp real direct pe placă. Modulul de down-conversion hardware convertește automat semnalul Ultra HD în format High Definition, transmițându-l pe ieșirile SDI C și D sau direct pe HDMI dacă este cuplat un televizor HD standard. În plus, include circuite pentru conversia descendentă HD la SD (cu moduri selectabile letterbox, anamorphic 16:9 sau center cut 4:3), cross-conversie hardware în timp real între standardele 720HD și 1080HD la redare, precum și motoare software calitative de up-conversion direct la intrare.
Ecosistem profesional complet și compatibilitate software extinsă
Pachetul include o suită extrem de bogată de software dedicat, evidențiindu-se licența DaVinci Resolve, Media Express, utilitarul Disk Speed Test pentru testarea vectorilor de stocare, LiveKey și suita Blackmagic Desktop Video. Placa oferă suport nativ excelent pentru aplicații din industrie precum Final Cut Pro X, Adobe Premiere Pro CC (utilizând la maximum motorul Mercury Playback Engine), Avid Media Composer, Adobe After Effects CC și Foundry Nuke. Firmware-ul intern este integrat în driverul software principal și se încarcă automat la pornirea sistemului, permițând actualizări rapide fără proceduri complicate de mentenanță.
Aplicații și scenarii
Eșantionarea pe 12 biți RGB în mod 4:4:4 oferă o fidelitate maximă a culorilor pe monitoarele de mastering de studio, eliminând artefactele de banding în timpul proceselor de color grading.
Suportul nativ pentru formatul full frame DCI 4K la rezoluții exacte de 4096 x 2160 pixeli permite capturarea fluxurilor cinematografice digitale direct din camerele de cinema de top.
Datorită suportului nativ pentru curbele de transfer HLG și PQ, placa permite monitorizarea și editarea în timp real a conținutului destinat televizoarelor de ultimă generație și platformelor de streaming.
Lățimea mare de bandă a standardului 12G-SDI permite capturarea și redarea fluxurilor Ultra HD fluide la 60 de cadre pe secundă utilizând o singură conexiune coaxială BNC.
Compatibilitatea cu formatele software precum Adobe After Effects CC și Foundry Nuke permite tehnicienilor de efecte speciale să vizualizeze compozițiile direct pe ecrane broadcast de referință.
Cablul breakout inclus extinde funcționalitatea plăcii către echipamente analogice component YUV, S-Video sau Composite și oferă port RS-422 pentru controlul deck-urilor video clasice.
Glosar · Tehnologii
Interfață digitală video capabilă să transmită date la o viteză de 12 Gb/s. Această lățime masivă de bandă permite rularea fluxurilor necomprimate Ultra HD sau 4K prin intermediul unui singur cablu coaxial standard, simplificând radical topologia de cablare a studiourilor.
Arhitectură de eșantionare a culorilor unde nu se realizează sub-eșantionarea cromatică, fiecare pixel primind informații de luminanță și cromatice complete. Adâncimea de 12 biți stochează o cantitate uriașă de nuanțe, esențială pentru mastering cinematic de înaltă calitate.
O placă secundară hardware de circuite imprimate care se montează paralel deasupra plăcii principale. Această soluție permite extinderea numărului de intrări și ieșiri fizice (în acest caz interfețele HDMI) fără a consuma un slot PCIe secundar de pe placa de bază a PC-ului.
Metodă de transmisie video stereoscopică unde imaginile destinate ochiului stâng și ochiului drept sunt combinate într-un singur cadru video extins la rezoluție și lățime de bandă maximă, menținând calitatea nativă necomprimată a ambelor perspective.
Specificații tehnice
| Conexiuni Video și Audio | |
| Intrări Video SDI | 2 x 12Gb/s SD/HD/2K/4K. Supports single/dual link 4:2:2/4:4:4. 2D/3D switchable. |
| Ieșiri Video SDI | 2 x 12Gb/s SD/HD/2K/4K. Supports single/dual link 4:2:2/4:4:4. 2D/3D switchable. |
| Intrări Video Analogice | 1 x Component YUV on 3 BNCs switchable to S-Video or Composite. Component supports HD and SD. |
| Ieșiri Video Analogice | 1 x Component YUV on 3 BNCs switchable to S-Video and Composite. Component supports HD and SD. |
| Intrări Audio Analogice | 2 Channels of professional balanced analog audio via XLR connectors. |
| Ieșiri Audio Analogice | 2 Channels of professional balanced analog audio via XLR connectors. |
| Intrări / Ieșiri Fibră Optică | 2 x 12Gb/s Optical Fiber (Optional). |
| Intrări Audio AES/EBU | 2 Channels unbalanced with sample rate converter. |
| Ieșiri Audio AES/EBU | 2 Channels unbalanced. |
| Intrări Audio SDI | 16 Channels embedded in SD/HD/2K/4K. |
| Ieșiri Audio SDI | 16 Channels embedded in SD/HD/2K/4K. |
| Intrări Video HDMI | HDMI type A connector with support for 2160p60. |
| Ieșiri Video HDMI | HDMI type A connector with support for 2160p60. |
| Intrări Audio HDMI | 8 Channels embedded in SD/HD/4K. |
| Ieșiri Audio HDMI | 8 Channels embedded in SD/HD/4K. |
| Intrare Sincronizare (Sync) | Tri-Sync or Black Burst. |
| Control Dispozitiv | Sony™ compatible RS422 deck control port. Serial ports TxRx direction reversible under software control. |
| Interfață Computer | PCI Express 8 lane generation 2, compatible with 8 and 16 lane PCI Express slots with HDMI or SDI mezzanine card. |
| Standarde Video Suportate | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95*, 1080p48*, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 |
| Standarde Video 2K (Doar SDI) | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95*, 2160p48*, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI*, 4Kp48 DCI*, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Standarde Video 3D SDI | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI, 2KPsF47.95 DCI, 2KPsF48 DCI, 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI (*SDI only) |
| Standarde Video 3D HDMI | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080i50, 1080i59.94, 1080i60 |
| Prelucrare și Procesare Semnal | |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425М, SMPTE 435, SMPTE 2081, SMPTE 2082, SMPTE 2082-10, SMPTE 2108-1, ITU-R BT.656 and ITU-R BT.601. |
| Suport Metadate SDI | RP 188/SMPTE 12M-2 and closed captioning. |
| Eșantionare Audio | Television standard sample rate of 48 kHz at 24-bit. |
| Eșantionare Video SDI | 4:2:2, 4:4:4 |
| Precizie Culoare SDI | 8, 10, 12-bit RGB 4:4:4 in all modes up to UHD 30p, and 8, 10-bit YUV 4:2:2 in all modes |
| Spațiu de Culoare | REC 601, REC 709, REC 2020 |
| Suport HDR | HDR metadata packing, HLG and PQ transfer characteristics. (HDMI supports static HDR metadata only) |
| Eșantionare Video HDMI | 4:4:4, 4:2:2 and 4:2:0 |
| Precizie Culoare HDMI | 8, 10 and 12-bit (Deep Color). |
| Configurație HDMI | HDMI 2.0b supports Deep Color and HDR. Automatically configures to connected display. |
| Multi-Rate Support | HDMI and SDI video connections are switchable between SD/HD/2K and 4K. Component analog video connections are switchable between SD and HD. |
| Protecție la Copiere | HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content. |
| Conversii și Efecte Hardware | |
| Conversie Ultra HD | Built in, high quality hardware down converter outputs Ultra HD to HD with down converted signal on SDI outputs C & D and HDMI output when connected to an HD only TV. |
| Conversie HD în SD | HD to SD with down converted signal on SDI output B, Component and Composite NTSC/PAL. SD output selectable between letterbox, anamorphic 16:9 and center cut 4:3. |
| Conversie Ascendentă HD | Built in, high quality software up converter from SD to HD on input. Selectable between 16:9 Zoom or anamorphic. |
| Cross Conversie HD | Built in, high quality hardware cross conversion from 720HD to 1080HD, 1080HD to 720HD on playback. |
| Efecte în Timp Real | DaVinci Resolve, Final Cut Pro X internal effects. Premiere Pro CC Mercury Playback Engine effects. Avid Media Composer internal effects. |
| Conversie Spațiu Culoare | Hardware based real time on output. |
| Procesare 3D | Dual stream and frame packed capture and playback. |
| Sisteme de Operare și Mediu | |
| Sisteme Mac | Mac 15.0 Sequoia, Mac 26.0 Tahoe or later. Requires a Mac Pro computer with PCI Express slots. |
| Sisteme Windows | Windows 10, 64-bit, Windows 11. |
| Sisteme Linux | Linux complet suportat. |
| Consum de Energie | 30 W |
| Dimensiuni și Greutate | Lungime: 170 mm · Greutate: 300 g |
| Temperaturi Operare / Stocare | Operare: 5° to 40°C (41° to 104°F) · Stocare: -20° to 45°C (-4° to 113°F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Pot folosi simultan ambele intrări SDI pentru workflow-uri 4K?
Da. Cele două conexiuni 12Gb/s SDI suportă structuri de tip dual link 4:2:2 sau 4:4:4, permițând rularea sau capturarea semnalelor Ultra HD și 4K complexe care necesită o configurație pe două legături coaxiale.
Cum funcționează ieșirea de down-conversie încorporată?
Placa integrează un motor hardware dedicat de down-conversie. Când rulați un material Ultra HD, acesta este convertit automat la format HD calitativ în timp real și trimis către ieșirile SDI C și D, dar și pe ieșirea HDMI dacă placa este cuplată la un ecran HD standard.
Ce aplicații software sunt incluse nativ în pachet pe sistemele Windows?
Pe sistemele de operare Windows și macOS, pachetul oficial include aplicațiile DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, suita Blackmagic Desktop Video Utility și driverele necesare funcționării cardului.
Este suportată captura din surse HDMI protejate la copiere (HDCP)?
Nu. Intrarea HDMI a plăcii DeckLink 4K Extreme 12G este incapabilă din punct de vedere hardware să captureze semnale video din surse protejate la copiere. Producătorul recomandă întotdeauna confirmarea drepturilor de autor înainte de distribuirea contentului.
Cum se realizează upgrade-ul software intern pentru circuitele plăcii?
Placa beneficiază de un sistem intern de upgrade de tip firmware, care este integrat direct în structura driverului software. Acesta se încarcă în mod automat la pornirea computerului sau poate fi actualizat controlat utilizând aplicația updater inclusă.
