Blackmagic Design DeckLink 8K Pro G2 placă de captură și redare PCIe 8-lane Gen 3 cu 12G-SDI și HDMI 2.1
Avantajele noastre
Descriere

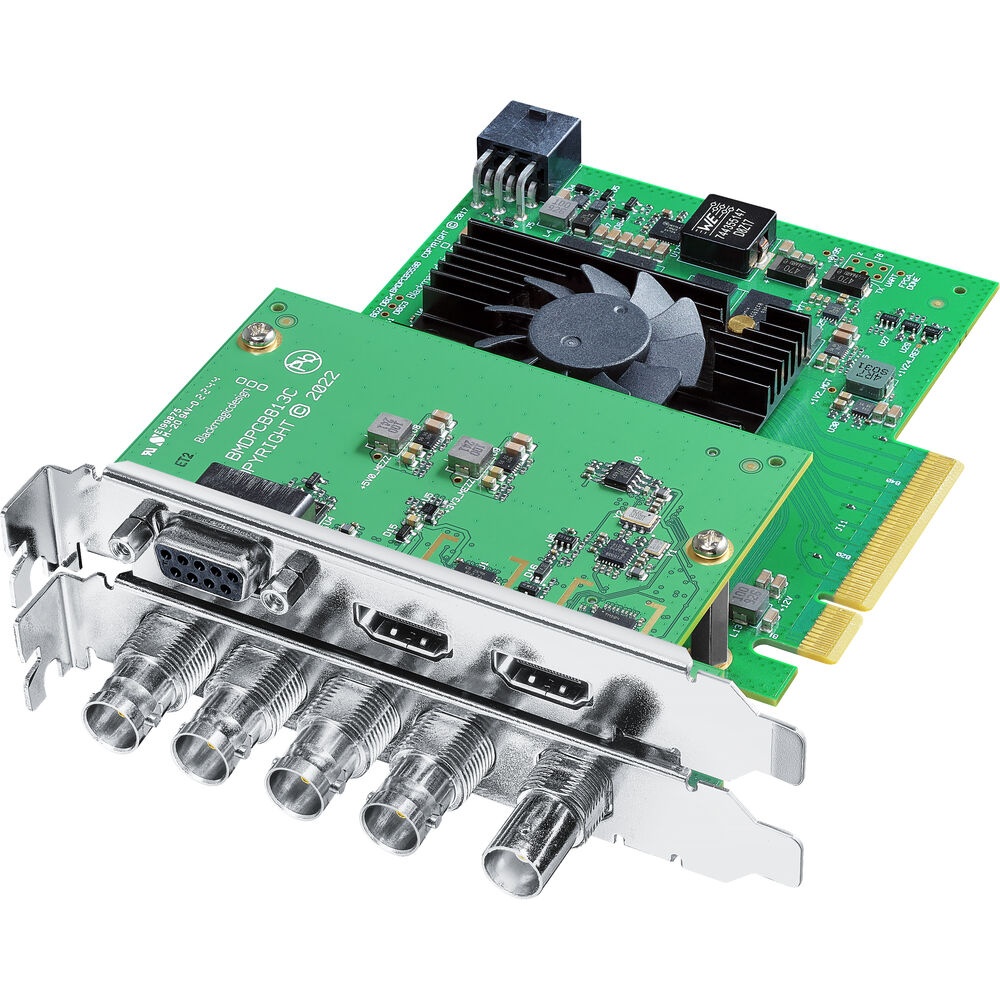

Placă de captură și redare Blackmagic Design DeckLink 8K Pro G2
Placă PCI Express profesională de generație 3 cu 8 linii, echipată cu 4 conexiuni independente bidirecționale 12G-SDI și o interfață avansată HDMI 2.1. Concepută special pentru producția de lungmetraje și fluxuri de lucru cinematografice, placa oferă suport complet pentru toate standardele SD, HD, Ultra HD, 4K și 8K.
Concepte cheie
Suport complet pentru standardele de rezoluție 8K și 8K DCI, permițând captură și redare de înaltă definiție pentru cinematografie.
Capacitate de lucru la rate de cadre de până la 120 fps în formate HD și 4K, și până la 60 fps în standarde 8K de top.
Cele patru porturi 12G-SDI suportă configurații single, dual link și quad link, fiind complet bidirecționale.
Procesare avansată YUV 4:2:2 pe 8 și 10 biți, precum și RGB 4:4:4 pe 10 și 12 biți, cu suport complet pentru spațiul extins de culoare Rec.2020.
Caracteristici principale
Cele 4 conexiuni 12G-SDI pot fi configurate independent pentru a capta sau reda până la 4 fluxuri video simultane în direcții diferite prin intermediul SDK-ului gratuit.
Include o intrare și o ieșire dedicate HDMI 2.1 pe placa secundară (mezzanine), capabile să suporte Deep Color, HDR static și Dolby Vision.
Suportă până la 64 de canale audio embedded în modurile de lucru 4K și 8K pe conexiunile SDI, și până la 32 de canale embedded în modul FRL prin HDMI.
Compatibilitate completă cu fluxurile de lucru High Dynamic Range, oferind suport pentru tehnologiile HLG, PQ și Dolby Vision până la rezoluții Ultra HD.
Interfața fizică PCI Express cu 8 linii din generația 3 oferă rate masive de transfer de date, fiind compatibilă cu sloturile computerizate cu 8 și 16 linii.
Permite comutarea între modurile 2D și 3D, oferind captură și redare dual stream pentru ochiul stâng și ochiul drept exclusiv prin conexiunile SDI.
Echipată cu intrare de sincronizare dedicată de tip Tri-Sync sau Black Burst și un port RS-422 Out pentru controlul automat al deck-urilor video profesionale.
Dispune de un motor hardware integrat care realizează conversia spațiului de culoare în timp real pe ieșirea video, fără a încărca procesorul sistemului.
Despre DeckLink 8K Pro G2
Arhitectură hardware avansată pentru rezoluții cinematografice
Modelul Blackmagic Design DeckLink 8K Pro G2 reprezintă soluția definitivă pentru captura și redarea fluxurilor video de înaltă performanță în mediile de post-producție, televiziune și cinematografie digitală. Echipată cu o interfață fizică PCI Express cu 8 linii din generația 3, această placă oferă lățimea de bandă necesară pentru manipularea fără efort a fluxurilor video necomprimate de la definiție standard (SD) până la rezoluții masive 8K DCI. Structura sa duală include o placă principală dotată cu patru porturi bidirecționale 12G-SDI pe conectori micro-BNC și o placă adițională de tip mezzanine care aduce conectivitatea HDMI 2.1 direct în stația de lucru a editorilor.
Ecosistem flexibil multi-canal și suport extins SDK
Flexibilitatea unică a cardului este evidențiată prin natura bidirecțională a celor patru conexiuni 12G-SDI. Utilizatorii pot folosi kitul de dezvoltare software gratuit DeckLink SDK pentru a configura de la zero până la 4 fluxuri video complet independente, orientate în orice direcție, format sau rată de cadre de până la 4K DCI 60p. Această caracteristică transformă placa dintr-un dispozitiv standard de redare 8K într-un sistem avansat de captură multi-canal, ideal pentru servere de play-out, sisteme de monitorizare multi-ecran sau sisteme complexe de producție live unde captarea simultană a mai multor camere este esențială.
Fidelitate vizuală absolută și standarde profesionale de culoare
Pentru profesioniștii din color grading și mastering, calitatea pixelilor este crucială. DeckLink 8K Pro G2 asigură o precizie absolută a culorilor, suportând formate YUV pe 8 și 10 biți cu eșantionare 4:2:2 în toate modurile de lucru, precum și spații cromatice RGB pe 10 și 12 biți cu eșantionare completă 4:4:4 pentru rezoluții de până la 8Kp30 DCI. Compatibilitatea integrată cu spațiile de culoare standardizate REC 601, REC 709 și standardul extins REC 2020 asigură o reproducere perfectă a culorilor pe monitoarele de referință. Suportul HDR avansat permite stocarea și transmiterea corectă a metadatelor statice, acceptând curbele de transfer HLG și PQ, alături de tehnologia Dolby Vision prin intermediul conexiunii HDMI 2.1.
Compatibilitate software și integrare în stații de lucru moderne
Cardul include un pachet software complex ce cuprinde aplicații utilitare precum DaVinci Resolve, Media Express, Disk Speed Test și Blackmagic Desktop Video Utility. Compatibilitatea cross-platform este garantată prin driverele dedicate pentru macOS (inclusiv sistemele de operare recente Mac 15.0 Sequoia și Mac 26.0 Tahoe), Windows 10/11 pe 64 de biți și diverse distribuții Linux. Placa colaborează nativ cu motoarele de efecte în timp real din cele mai populare aplicații terțe din industrie, cum ar fi Adobe Premiere Pro (prin Mercury Playback Engine), Apple Final Cut Pro, Avid Media Composer, Fusion și Autodesk Flame, oferind o experiență fluidă de editare și compozitare digitală.
Aplicații și scenarii
Permite redarea detaliată în format complet 8K DCI la 60 de cadre pe secundă pe proiectoare de cinema sau monitoare de referință de format mare pentru aprobarea finală a filmelor de lungmetraj.
Suportul pentru eșantionare RGB 4:4:4 pe 12 biți și metadatele Dolby Vision oferă o acuratețe maximă în DaVinci Resolve, garantând transmiterea exactă a nuanțelor și contrastelor HDR.
Prin intermediul SDK-ului, placa poate prelua simultan până la 4 feed-uri video de cameră complet separate în format 4K DCI 60p, transformând un singur computer într-un server de captură dens.
Excelentă pentru proiecte de slow-motion sau transmisiuni sportive, permițând capturarea sau vizualizarea semnalelor video la o viteză fluidă de 120 de cadre pe secundă în rezoluție HD sau Ultra HD.
Sistemul SDI dual-stream permite trimiterea și primirea fluxurilor destinate ochilor stâng și drept concomitent, fiind o unealtă de bază în producțiile care folosesc rig-uri 3D stereoscoape.
Intrarea de sync (Tri-Sync/Black Burst) și controlul RS-422 fac din DeckLink o alegere stabilă pentru integrarea în regii de emisie automatizate și servere de play-out TV non-stop.
Glosar · Tehnologii
Interfață video digitală ce suportă o rată de transmisie de 12 Gb/s pe un singur cablu coaxial. Permite vehicularea semnalelor Ultra HD și 4K la 60p, fiind compatibilă înapoi cu standardele mai vechi de tip 3G-SDI sau HD-SDI.
Cea mai recentă iterație HDMI. TMDS este tehnologia clasică de semnalizare pentru lățimi de bandă mici, în timp ce FRL (Fixed Rate Link) oferă benzi masive, permițând trecerea semnalelor necomprimate de rezoluție 8K de mare viteză.
Standard de spațiu de culoare dezvoltat pentru ecranele Ultra High Definition (UHDTV). Acoperă un spectru mult mai larg de culori vizibile comparativ cu vechiul standard Rec. 709 folosit în televiziunea HD clasică.
Schemă de eșantionare în care fiecare pixel își păstrează informația completă de culoare (fără compresie cromatică). Este esențială în VFX, cheie de cromă (green screen) și procese riguroase de editare video.
Specificații tehnice

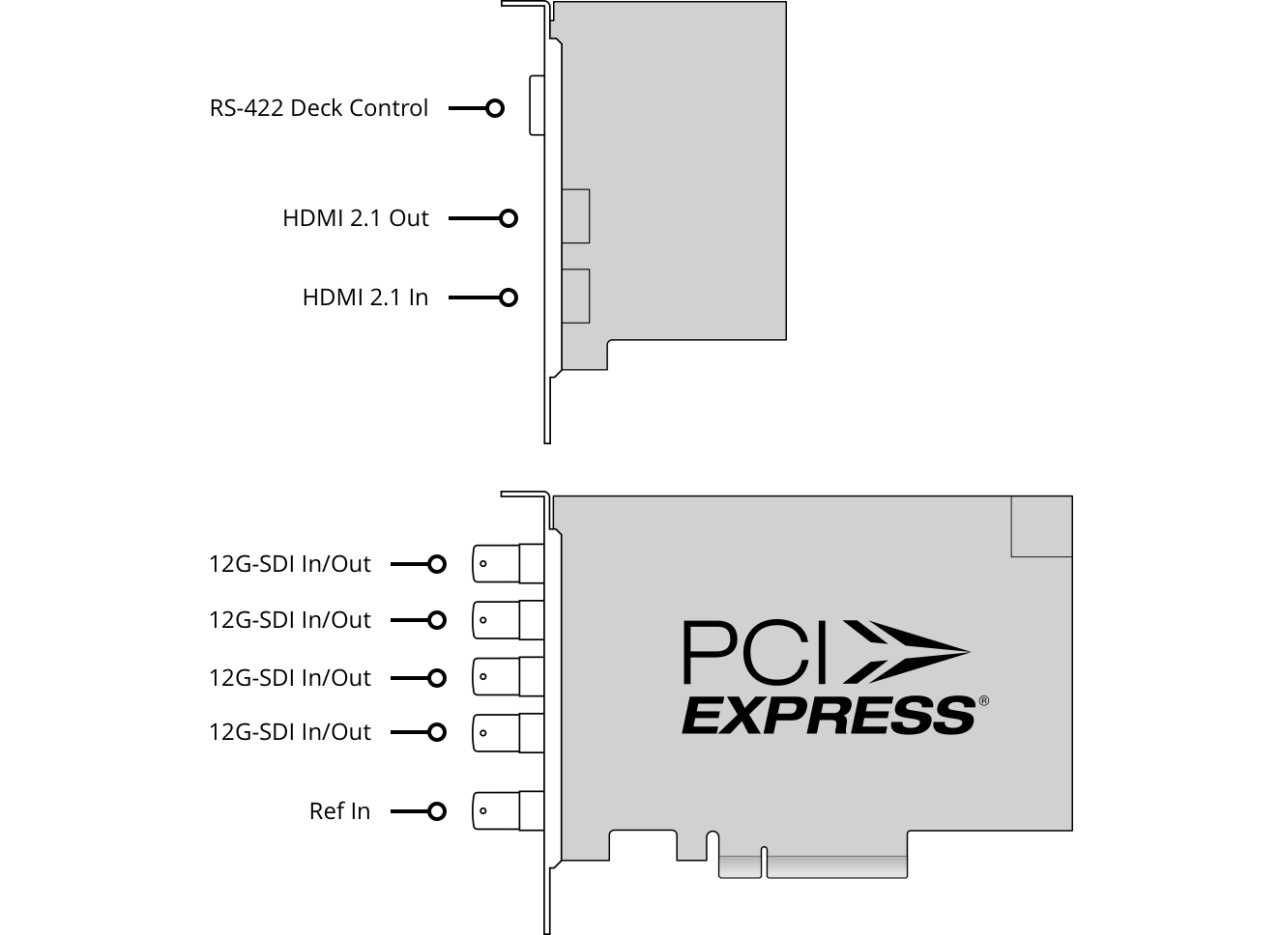

| Conexiuni fizice și interfețe | |
| Intrări video SDI | 4 x bi-directional 12G-SDI (suportă SD/HD/2K/4K/8K, single, dual link și quad link 4:2:2/4:4:4, 2D/3D switchable) |
| Ieșiri video SDI | 4 x bi-directional 12G-SDI (suportă SD/HD/2K/4K/8K, single, dual link și quad link 4:2:2/4:4:4, 2D/3D switchable) |
| Intrări video HDMI | 1 x HDMI 2.1 |
| Ieșiri video HDMI | 1 x HDMI 2.1 |
| Intrări audio SDI | 16 Canale embedded în SD/HD/2K · 64 Canale embedded în 4K/8K |
| Ieșiri audio SDI | 16 Canale embedded în SD/HD/2K · 64 Canale embedded în 4K/8K |
| Intrări audio HDMI | 8 Canale embedded în TMDS · 32 Canale embedded în FRL |
| Ieșiri audio HDMI | 8 Canale embedded în TMDS · 32 Canale embedded în FRL |
| Intrare Sincronizare (Sync) | Tri-Sync sau Black Burst |
| Control de la distanță | 1 x RS-422 Out |
| Interfață computer | PCI Express 8 lane generation 3, compatibil cu sloturile PCI Express cu 8 și 16 linii |
| Standarde Video SDI Acceptate | |
| Standarde SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2Kp95.90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119.88 DCI, 2Kp120 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120 |
| Standarde 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI |
| Standarde 8K | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 |
| Standarde 8K DCI | 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI |
| Standarde 3D SDI | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2Kp95.90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119.88 DCI, 2Kp120 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI, 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120 |
| Standarde Video HDMI 2.1 Acceptate | |
| Standarde SD & HD (HDMI) | 525i59.94 NTSC, 625i50 PAL · 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95, 1080p96, 1080p100, 1080p119, 1080p120, 1080i50, 1080i59.94, 1080i60 |
| Standarde Ultra HD (HDMI) | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48 2160p50, 2160p59.94, 2160p60, 2160p95, 2160p96, 2160p100*, 2160p119*, 2160p120* (*uncompressed only) |
| Standarde 4K (HDMI) | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95 DCI, 4Kp96 DCI, 4Kp100 DCI*, 4Kp119 DCI*, 4Kp120 DCI* (*uncompressed only) |
| Standarde 8K (HDMI) | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50*, 4320p59.94*, 4320p60* (*uncompressed only) |
| Standarde 8K DCI (HDMI) | 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI*, 8Kp59.94 DCI*, 8Kp60 DCI* (*uncompressed only) |
| Procesare video, Codec-uri și Mediu | |
| Conformitate SDI | SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 and SMPTE ST2108-1 |
| Suport Metadate SDI | RP 188/SMPTE 12M-2 și closed captioning |
| Eșantionare Audio (SDI/HDMI) | Rată de eșantionare standard de televiziune de 48 kHz la 24-bit |
| Eșantionare Video (SDI/HDMI) | SDI: 4:2:2, 4:4:4 · HDMI: 4:2:2, 4:4:4 și 4:2:0* (*dependent de capabilitățile dispozitivului conectat) |
| Precizie Culoare SDI | 8, 10, 12-bit RGB 4:4:4 în toate modurile până la 8Kp30 DCI, și 8, 10-bit YUV 4:2:2 în toate modurile |
| Spațiu de Culoare | REC 601, REC 709, REC 2020 |
| Codec-uri Suportate | AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR and DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Uncompressed 8-bit 4:2:2, Uncompressed 10-bit 4:2:2, Uncompressed 10-bit 4:4:4 |
| Sisteme de Operare | Mac 15.0 Sequoia, Mac 26.0 Tahoe sau ulterior · Windows 10, 64-bit, Windows 11 · Linux |
| Cerințe de Spațiu / Instalare | Necesită 2 sloturi PCI interne plus conexiune dedicată la sursa de alimentare a computerului |
| Consum de Energie | 30 W |
| Dimensiuni / Greutate | Lungime: 164 mm · Greutate: 295 g |
| Mediu (Temperaturi & Umiditate) | Operare: 5° to 50°C (41° to 122°F) · Stocare: -20° to 60°C (-4° to 140°F) · Umiditate Relativă: 0% to 90% non-condensing |
Întrebări frecvente
Pot utiliza toate cele 4 porturi SDI pentru a capta fluxuri video simultan?
Da. Prin intermediul kitului gratuit de dezvoltare software DeckLink SDK, cele 4 conexiuni independente 12G-SDI pot fi configurate ca fiind complet bidirecționale, permițând capturarea a până la 4 fluxuri video independente în orice direcție, format sau rată de cadre de până la 4K DCI 60p.
Este suportată rezoluția 8K prin conexiunea HDMI 2.1?
Da. Conexiunea de ultimă generație HDMI 2.1 oferă suport pentru rezoluții 8K și 8K DCI (cum ar si standardele 4320p sau 8Kp), însă cu specificația că modurile de înaltă performanță (precum 8Kp50/59.94/60) sunt suportate exclusiv în format video necomprimat (uncompressed only).
Placa ocupă un singur slot PCI Express pe placa de bază?
Din punct de vedere fizic în carcasă, sistemul necesită spațiul corespunzător pentru 2 sloturi PCI datorită prezenței plăcii mezzanine pentru conexiunile HDMI 2.1. Conexiunea electrică principală de date se face printr-un slot unic PCI Express cu 8 linii (Gen 3), fiind compatibilă și cu sloturile cu 16 linii.
Este posibilă capturarea de conținut protejat prin drepturi de autor via HDMI?
Nu. Intrarea HDMI a plăcii DeckLink 8K Pro G2 este incapabilă din punct de vedere hardware să capteze semnal de la surse protejate la copiere (copy-protected). Este obligatoriu să confirmați dreptul de proprietate sau licențiere asupra conținutului înainte de realizarea oricărei capturi sau distribuții.
Cum se realizează actualizarea de firmware (software intern) a plăcii?
Sistemul folosește un mecanism de upgrade software intern extrem de simplu: codul de firmware este integrat nativ direct în driverul software Desktop Video. Acesta se încarcă automat la pornirea sistemului de operare sau poate fi instalat manual prin intermediul utilitarului dedicat de tip updater inclus.
Conținutul cutiei
Produse complementare recomandate
Sunt accesorii esențiale pentru a face puntea de legătură între conectorii compacți de pe panoul plăcii și cablurile coaxiale standard de tip broadcast folosite în majoritatea studiourilor.
Garantează transferul stabil al lățimii complete de bandă de până la 48 Gbps, necesară pentru rularea semnalelor video 4K la 120Hz sau a fluxurilor masive 8K necomprimate către monitoarele HDR.
Fluxurile de lucru necomprimate în format 4K și 8K necesită rate de scriere și citire extrem de ridicate. O matrice RAID de SSD-uri este ideală pentru a preveni pierderile de cadre în timpul capturii în timp real.
