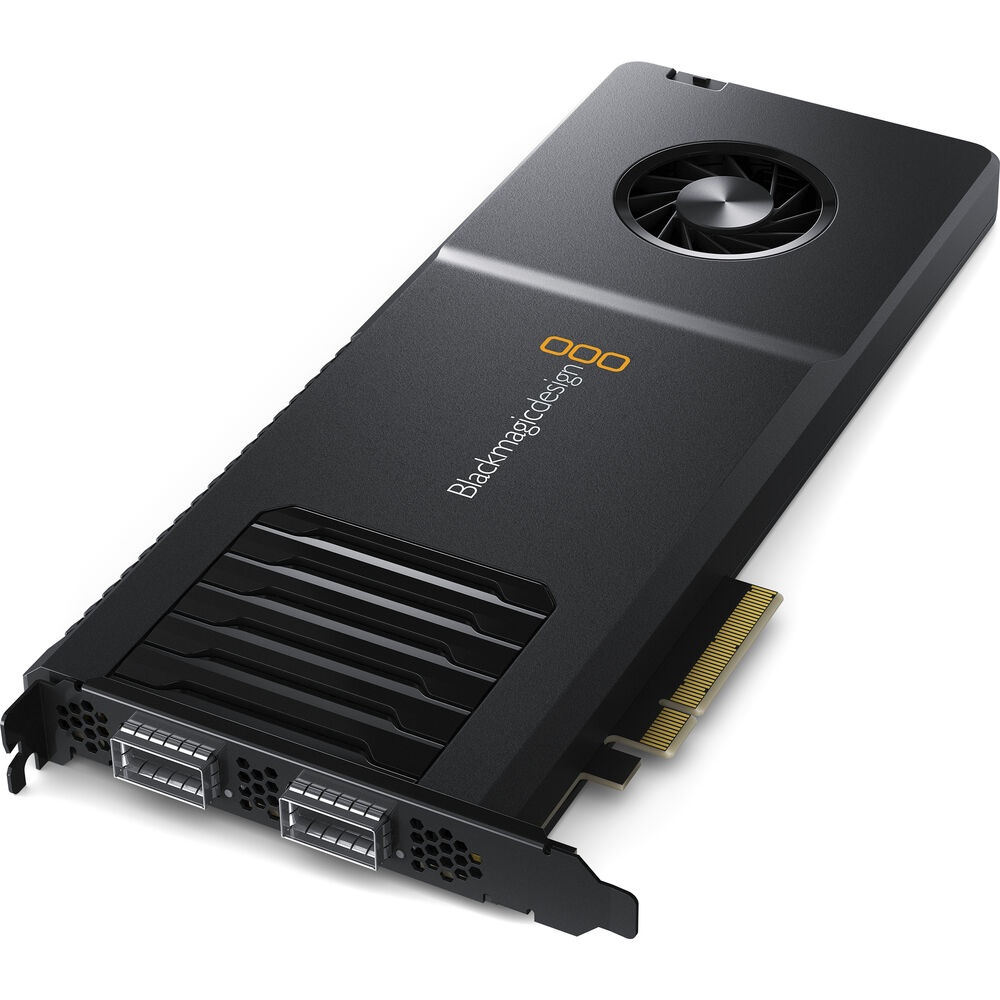

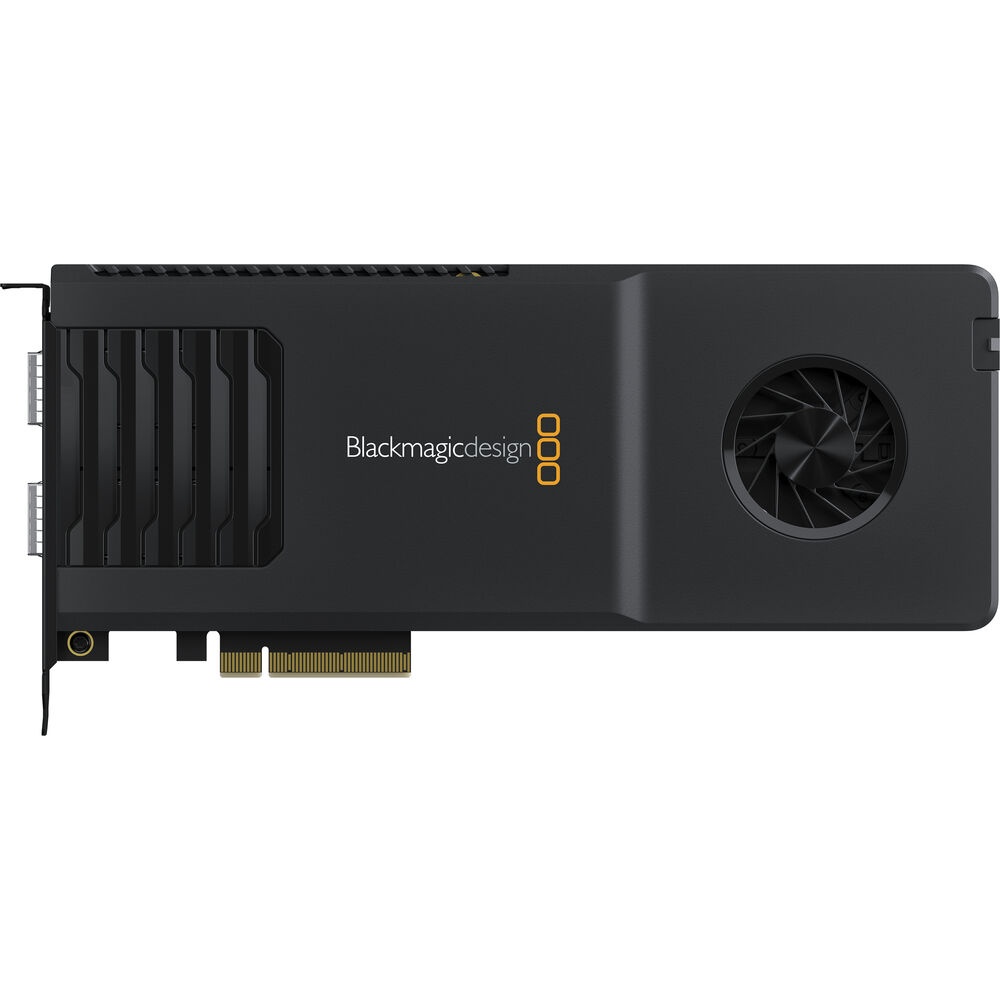

Blackmagic Design DeckLink IP 100G

Placă PCI Express Gen 4 de înaltă performanță, concepută pentru captură și redare simultană pe 8 canale Ultra HD în sisteme broadcast 2110 IP, echipată cu conexiuni duale Ethernet 100Gb/s QSFP28 pentru redundanță totală hitless și suport extins NMOS.

Concepte cheie

Viteză de 100Gb/s

Interfață duală QSFP28 pentru fibră optică capabilă să gestioneze lățimi de bandă masive pentru multiple fluxuri Ultra HD nuanțate.

Redundanță 2022-7

Livrare de date pe două căi rețea independente, asigurând continuitatea absolută a emisiei în cazul defectării unui switch.

Sincronizare PTP

Aliniere perfectă la nivel de cadru prin Precision Time Protocol IEEE 1588-2008 și standardele specifice ST 2059-1 / ST 2059-2.

Control NMOS Complet

Integrare nativă în rețele complexe prin arhitecturile de rutare deschisă IS-04 (Discovery) și IS-05 (Connection Management).

Caracteristici principale

🌐

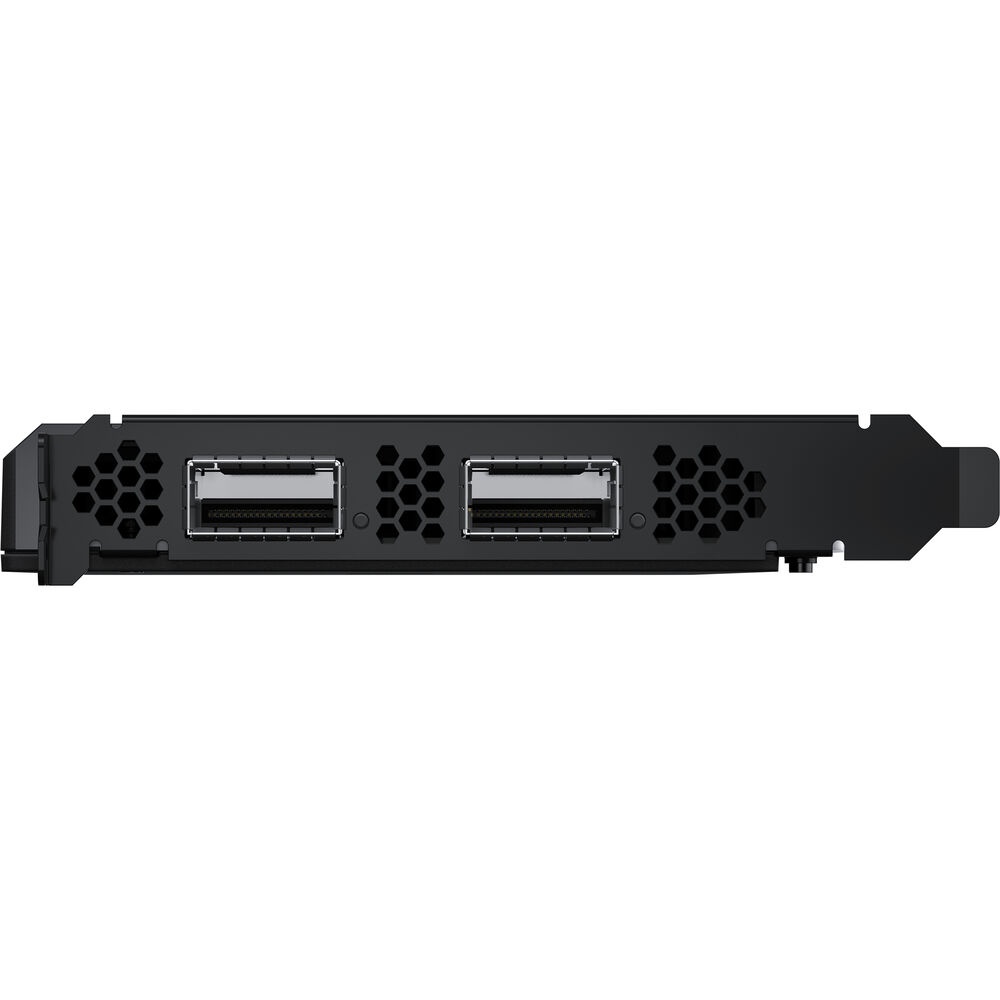

Conexiuni duale 100G QSFP28

Două socluri pentru module de fibră optică QSFP28 ce permit transportul stabil pe distanțe mari al stream-urilor video necomprimate.

🎬

Până la 8 canale Ultra HD

Suportă captură și redare simultană pentru 8 canale Ultra HD p60 pe sisteme Windows și Linux, respectiv 4 canale pe macOS.

⚡

Interfață PCI Express Gen 4 x8

Lățime de bandă maximă de generație 4 cu 8 linii, prezentând compatibilitate completă cu sloturile fizice PCIe x8 și x16.

🎨

Calitate video necomprimată 10-bit

Procesare profesională a culorilor cu suport nativ pentru formatele Apple ProRes, DNxHD/DNxHR și opțiuni necomprimate 8-bit și 10-bit.

🌈

Procesare HDR extinsă

Suportă împachetarea metadatelor statice HDR, acoperind spațiile de culoare extinse și curbele de transfer HLG și PQ.

⚙️

Conversie hardware în timp real

Conversia spațiului de culoare este realizată direct hardware, fără a încărca procesorul sau resursele sistemului informatic gazdă.

🔌

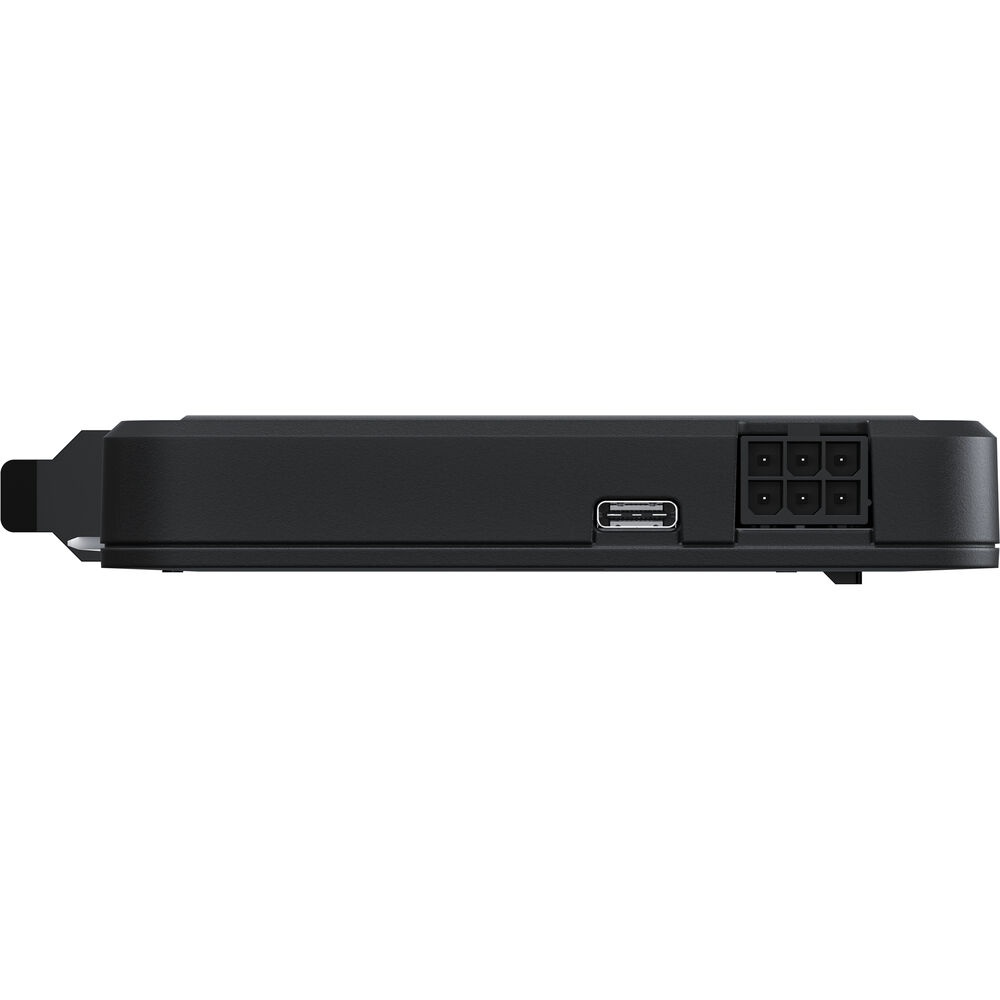

Alimentare auxiliară stabilă

Necesită conexiune dedicată la sursa computerului prin conectorul auxiliar standard industrial cu 6 pini (2x3).

🛠️

Ecosistem software complet inclus

Vine la pachet cu DaVinci Resolve, Media Express, Disk Speed Test, LiveKey și pachetul de drivere Desktop Video.

Despre DeckLink IP 100G

Soluția de top pentru infrastructuri broadcast 2110 IP

Blackmagic Design DeckLink IP 100G reprezintă vârful de gamă în materie de plăci de captură și redare dedicate infrastructurilor media moderne bazate pe rețele IP standardizate. Proiectată pe o arhitectură PCI Express de generația 4 cu 8 linii, această placă hardware masivă oferă o conexiune ultra-rapidă către stațiile de lucru profesionale sau serverele de emisie. Echipamentul elimină complet constrângerile cablajului coaxial SDI tradițional, permițând routarea semnalelor video digitale prin switch-uri de date de mare viteză către orice punct din rețeaua televiziunii, păstrând în același timp o latență minimă și o acuratețe absolută a cadrelor sincronizate global.

Redundanță structurală prin dual 100G Ethernet

În mediile de transmisie live critice, fiabilitatea este un element care nu acceptă compromisuri. DeckLink IP 100G integrează două porturi Ethernet independente de 100 Gb/s prin socluri QSFP28 pentru fibră optică. Această arhitectură avansată permite implementarea standardului de redundanță hitless SMPTE 2022-7. Prin trimiterea simultană a unor pachete de date identice pe rețele fizice separate, placa garantează că fluxul de emisie va continua neîntrerupt, fără pierderi vizibile sau audibile, chiar dacă unul dintre switch-urile principale de rețea sau traseele de fibră optică suferă o avarie totală în timpul producției live.

Suport complet pentru Codecuri pro și fluxuri necomprimate

Echipamentul oferă flexibilitate maximă în ceea ce privește formatele de fișiere utilizate în fluxul de producție cotidian. Utilizatorii pot lucra direct în codecuri de înaltă calitate precum Apple ProRes (toate versiunile, de la Proxy la 4444) sau Avid DNxHD și DNxHR, optimizând utilizarea spațiului de stocare și a lățimii de bandă din rețea. Pentru fluxurile de lucru de calitate superioară din cinematografie sau post-producție, placa acceptă fluxuri video complet necomprimate pe 8 biți și 10 biți cu eșantionare YUV 4:2:2, conservând fiecare pixel original și oferind o precizie cromatică impecabilă, fără artefacte generate de compresie.

Integrare NMOS deschisă și compatibilitate extinsă

Pentru o gestionare simplificată în centrele de date media, placa implementează standardele de control deschis NMOS IS-04 și IS-05. Acest lucru permite descoperirea automată, înregistrarea și configurarea conexiunilor în rețea printr-un controller software centralizat. DeckLink IP 100G oferă suport nativ pentru cele mai importante aplicații din industrie, precum DaVinci Resolve, Adobe Premiere Pro, Final Cut Pro, Avid Media Composer și Adobe After Effects. Compatibilitatea multi-platformă asigură performanțe optime indiferent de sistemul de operare utilizat, placa oferind procesare extinsă de până la 8 canale Ultra HD p60 pe Windows și Linux, respectiv 4 canale Ultra HD p60 pe stațiile macOS.

Aplicații și scenarii

Regii de emisie IP moderne

Integrarea completă a serverelor de redare în rețele SMPTE ST 2110, rutând semnalele Ultra HD direct prin switch-urile de date centralizate.

Sisteme automate de Play-out

Asigură redarea continuă pe multiple canale 2160p60 cu o stabilitate hardware de nivel broadcast și monitorizare audio embedded pe 24 de biți.

Post-producție și Grading HDR

Captură și redare necomprimată 10-bit direct din DaVinci Resolve, oferind suport precis pentru metadate statice HDR, curbe HLG și PQ.

Producții live multi-cameră

Preluarea simultană a multiple fluxuri video 4K din rețeaua IP a studiourilor, ideale pentru mixaj software în timp real cu latență minimă.

Unități mobile de transmisiune

Implementarea în carele de reportaj bazate pe infrastructuri IP, unde spațiul din rack și greutatea cablajelor sunt optimizate prin legături de fibră 100G.

Streaming Enterprise și vMix

Alimentarea platformelor software de codare cu semnale video de rezoluție maximă direct din rețeaua locală, prin arhitecturi software dedicate.

Glosar · Tehnologii

● SMPTE ST 2110

Standard industrial broadcast ce definește transportul separat al esențelor digitale (video necomprimat ST 2110-20, audio digital PCM ST 2110-30 și date auxiliare ST 2110-40) peste rețele IP de mare viteză.

● SMPTE 2022-7

Mecanism de protecție hitless (fără pierderi) ce permite transmiterea a două copii identice ale aceluiași stream video prin două rețele IP independente, oferind comutare instantanee în caz de avarie a uneia dintre căi.

● NMOS IS-04 / IS-05

Specificații deschise dezvoltate de AMWA. IS-04 se ocupă de descoperirea și înregistrarea automată a dispozitivelor în rețea, în timp ce IS-05 gestionează stabilirea și managementul conexiunilor logice dintre echipamente.

● QSFP28

Quad Small Form-factor Pluggable 28 este un format de modul de rețea compact, hot-pluggable, utilizat pentru aplicații de transmisie de date de mare viteză, capabil să asigure o lățime de bandă de până la 100 Gb/s per port.

Specificații tehnice

Conexiuni și Interfețe
Porturi Ethernet 100G	2 x conectori 100Gb/s QSFP28 pentru module optice de fibră optică (In/Out)
Interfață computer	PCI Express cu 8 linii din generația 4, compatibilă cu sloturile PCI Express cu 8 și 16 linii
Alimentare hardware	Conector auxiliar de alimentare cu 6 pini 2x3 (necesită conexiune la sursa PC-ului)
IP Video Compliance (Conformitate Standarde IP)
SMPTE 2110-20	Video necomprimat (Uncompressed Video), suport IGMP v2/v3
SMPTE 2110-21	Modelare trafic (Traffic Shaping). Sender: Narrow · Receiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30	Audio PCM, Nivel conformitate audio (Audio Conformance level): Level C
SMPTE 2110-40	Date auxiliare (Ancillary Data). Acces deplin la fluxul complet ancillary SMPTE, incluzând RP 188/SMPTE 12M-2, closed captioning și metadate statice HDR
SMPTE 2022-7	Fluxuri redundante (Redundant streams), Clasă receptor: Receiver class A
Precision Time Protocol	IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
Management Control NMOS	IS-04 Discovery and Registration v1.3.2 (Peer-to-peer via mDNS/DNS-SD) · IS-05 Connection Management v1.1.2 · NMOS BCP-002-01 (Natural Grouping) · NMOS BCP-004-01 (Receiver capabilities)
Standarde Video Acceptate
Standarde SD Video	525i59.94 NTSC, 625i50 PAL
Standarde HD Video	720p50, 720p59.94, 720p60 · 1080i50, 1080i59.94, 1080i60 · 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
Standarde 2K Video	2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
Standarde Ultra HD Video	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Standarde 4K Video	4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Eșantionare Audio	Rată de eșantionare standard pentru televiziune de 48 kHz la 24-bit
Precizie Culoare / Spațiu	8 și 10-bit YUV 4:2:2 în toate modurile de lucru · Spații de culoare: REC 601, REC 709, REC 2020
Suport HDR	Împachetare metadate statice HDR, caracteristici de transfer HLG și PQ
Codecuri și Procesare Software
Codecuri Suportate	AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR and DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Uncompressed 8-bit 4:2:2, Uncompressed 10-bit 4:2:2, Uncompressed 10-bit 4:4:4
Conversie Spațiu Culoare	Realizată hardware în timp real (Hardware based real time)
Efecte în timp real	Efecte interne DaVinci Resolve, Final Cut Pro · Efecte Adobe Premiere Pro CC Mercury Playback Engine · Efecte interne Avid Media Composer
Sisteme de Operare și Mediu Fizic
Sisteme de operare acceptate	Mac 15.0 Sequoia, Mac 26.0 Tahoe sau ulterior · Windows 10 (64-bit), Windows 11 · Linux
Canale suportate per OS	Mac OS: 4 canale Ultra HD p60 captură și redare · Windows și Linux: 8 canale Ultra HD p60 captură și redare
Consum de energie	50 Watts
Dimensiuni fizice / Greutate	Lungime: 267.2 mm · Greutate: 390 g
Temperatură de operare	5° la 50° C (41° la 122° F)
Temperatură de stocare	-20° la 60° C (-4° la 140° F)
Umiditate relativă	0% la 90% fără condensare

Întrebări frecvente

Câte canale Ultra HD pot procesa simultan cu această placă?

Numărul maxim de canale depinde de sistemul de operare utilizat gazdă. Pe platformele Windows și Linux este oferit suport complet pentru captură și redare simultană pe 8 canale Ultra HD p60. Pe sistemele Mac OS (cum ar fi Mac 15.0 Sequoia sau Mac 26.0 Tahoe), placa acceptă până la 4 canale Ultra HD p60.

Placa necesită alimentare suplimentară în carcasă sau se alimentează doar din slotul PCIe?

Da, placa DeckLink IP 100G are un consum nominal de 50 Watts și necesită în mod obligatoriu conectarea la sursa de alimentare a computerului gazdă prin intermediul conectorului auxiliar integrat de tip 6-pin 2x3 localizat în partea superioară.

Ce module de rețea pot conecta în soclurile plăcii?

Interfața fizică dispune de 2 conectori auxiliari de 100Gb/s de tip QSFP28. Aceștia sunt optimizați pentru conectarea modulelor de fibră optică (Optical Fiber Transceivers) compatibile 100G, esențiale pentru transportul stabil al fluxurilor de mari dimensiuni standardizate prin SMPTE ST 2110.

Ce aplicații software sunt incluse direct în pachetul de livrare?

Pe sistemele de operare Windows și macOS, pachetul software include aplicațiile DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, suita Blackmagic Desktop Video Utility și driverele aferente. Pe sistemele Linux sunt incluse aplicațiile Media Express, Desktop Video Utility și driverul Blackmagic.

Cum se realizează actualizarea de firmware (software-ul intern)?

Actualizarea software-ului intern (Internal Software Upgrade) este construită direct în interiorul driverului software Desktop Video. Firmware-ul actualizat este încărcat automat în mod nativ la pornirea sistemului sau poate fi gestionat manual prin intermediul software-ului de update (updater software) inclus.

Conținutul cutiei

✓1× Placă PCI Express Blackmagic Design DeckLink IP 100G

✓1× Portofel de bun venit (Welcome wallet) cu cod QR pentru descărcarea directă a software-ului

○Module optice de fibră QSFP28 100Gb/s (vândut separat)

○Cablu de rețea cu fibră optică (vândut separat)

○Cablu adaptor de alimentare modulară PC internal (vândut separat)

Produse complementare recomandate

Module transceiver optice QSFP28 100G certificated

Asigură conexiunea fizică directă dintre placă și switch-ul de rețea IP din televiziune. Alegerea unor module calitative previne pierderile de pachete (packet drop) pe magistralele de date.

Cabluri de fibră optică LC-LC sau MPO de mare viteză

Indispensabile pentru transmiterea fluxurilor masive de date 100Gb/s pe distanțe lungi între stațiile de editare/grafică și camera serverelor centralizate.

Switch-uri de date Layer 3 managed cu porturi 100G core

Switch-uri profesionale capabile să proceseze fluxuri IGMP v2/v3 multicast și profile PTP (IEEE 1588-2008), garantând alinierea perfectă a fluxurilor 2110 IP.

Surse de alimentare PC premium complet modulare (ATX pro)

Pentru a asigura cei 50W necesari plăcii prin conexiunea de 6 pini, o sursă stabilă cu eficiență ridicată protejează componentele interne împotriva fluctuațiilor de tensiune.

Specificații verificate din fișa tehnică oficială Blackmagic Design.
