Blackmagic Design DeckLink IP/SDI HD placă de captură și redare PCI Express 3G-SDI și ST 2110 IP
Avantajele noastre
Descriere

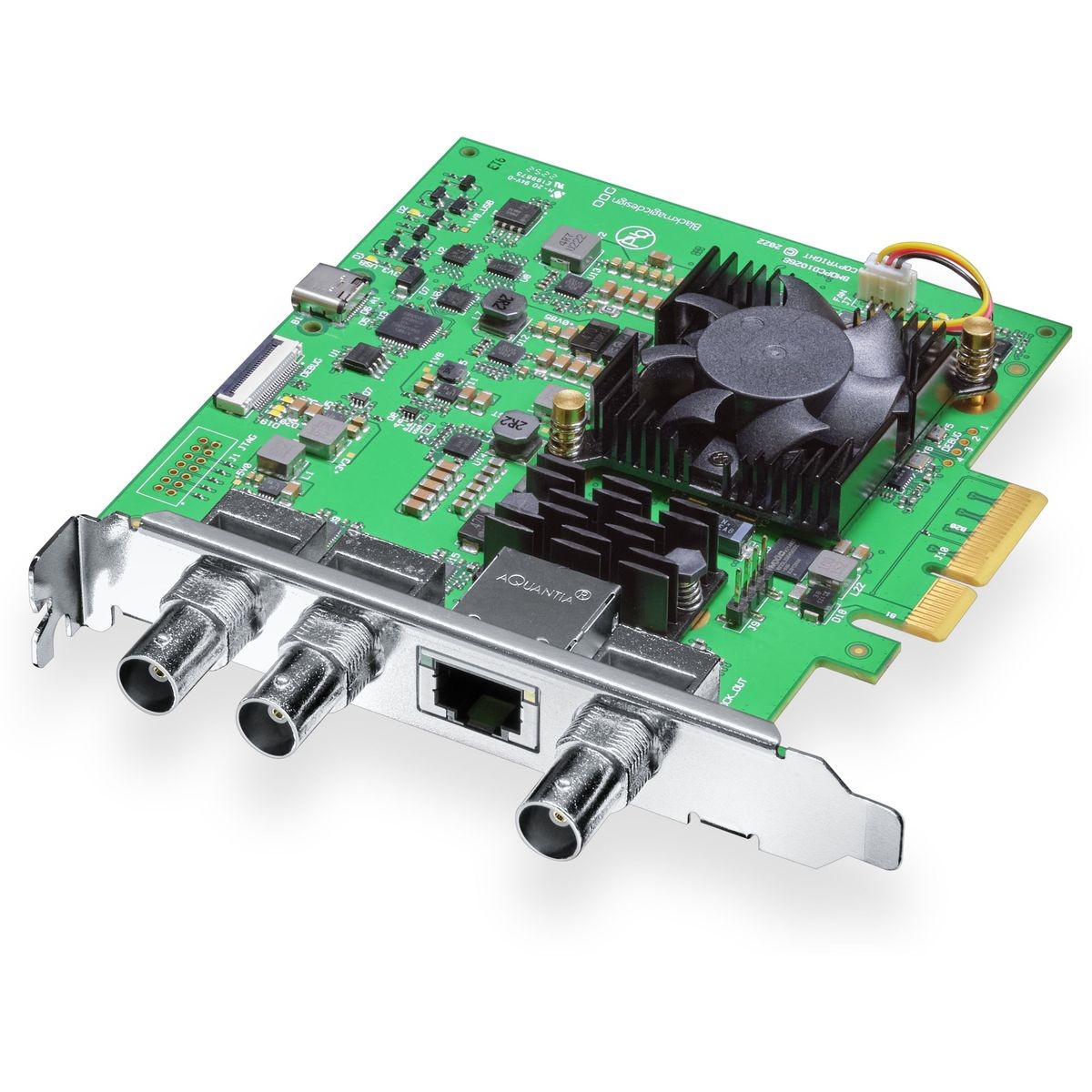

Placă de captură și redare Blackmagic Design DeckLink IP/SDI HD

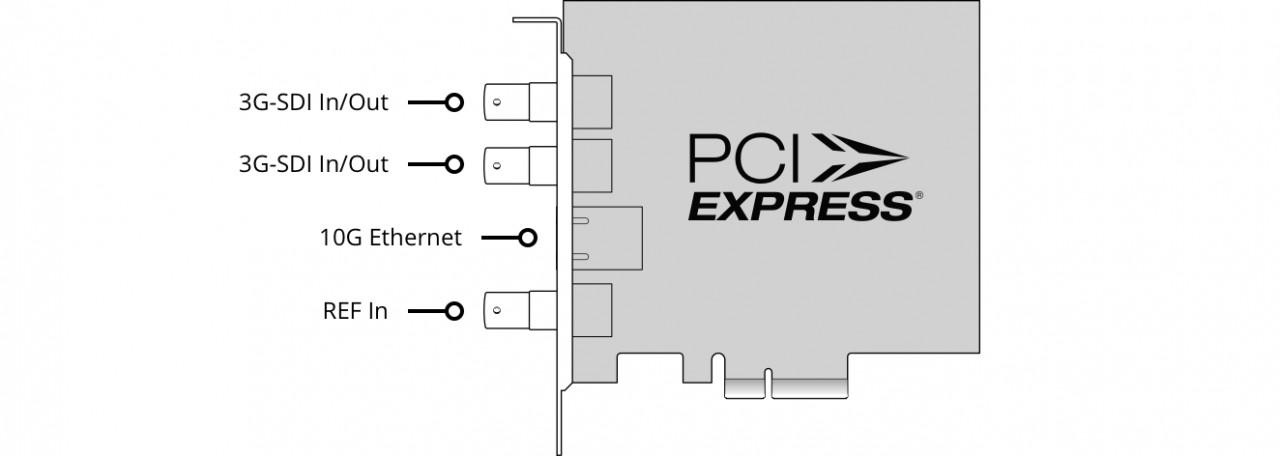

Soluție profesională broadcast pe interfață PCI Express Gen 2 cu 4 linii, echipată cu 2 conexiuni bidirecționale 3G-SDI independente și un port 10G Ethernet BASE-T, concepută pentru captura și redarea simultană a câte 2 canale video în format IP SMPTE ST 2110 și SDI tradițional.
Concepte cheie
Asigură puntea perfectă între sistemele tradiționale 3G-SDI și noile rețele de broadcast IP bazate pe standardul deschis SMPTE ST 2110.
Portul integrat 10G BASE-T RJ45 suportă simultan 2 canale de intrare și 2 canale de ieșire la rezoluții de până la 1080p60 cu audio embedded.
Suport nativ pentru formatele video profesionale Apple ProRes, DNxHD și semnal necomprimat pe 10 biți cu eșantionare precisă 4:2:2 și 4:4:4.
Integrare totală a stivei NMOS pentru managementul rețelei IP și aliniere temporală de înaltă precizie prin standardele IEEE 1588-2008 PTP v2.
Caracteristici principale
Dispune de 2 conexiuni SD/HD-SDI independente pe 12 biți, configurabile separat ca intrări sau ieșiri, asigurând flexibilitate maximă în regie.
Portul de rețea de mare viteză permite transferul de date masiv pentru 2 canale IP de captură și 2 canale de redare simultane de până la 1080p60.
Suportă integrarea a 16 canale audio digitale embedded atât în semnalul SD/HD-SDI, cât și în fluxurile Ethernet 10G, la standardul de 48 kHz și 24 biți.
Placă cu 4 linii de generație 2, pe deplin compatibilă cu sloturile fizice PCI Express cu 4, 8 și 16 linii din stațiile de lucru moderne.
Conexiune fizică REF Out ce acceptă semnale de tip Tri-Sync sau Black Burst pentru menținerea alinierii echipamentelor din studio.
Procesare video avansată cu suport complet pentru 8, 10, 12-bit RGB 4:4:4 în toate modurile de până la 1080p30 și 8, 10-bit YUV 4:2:2.
Permite împachetarea metadatelor statice HDR, fiind compatibilă cu caracteristicile de transfer HLG și PQ în spațiile Rec. 601, Rec. 709 și Rec. 2020.
Conversia spațiului de culoare este realizată direct la nivel hardware, asigurând o fluiditate perfectă fără a încărca procesorul computerului gazdă.
Despre DeckLink IP/SDI HD
Soluția duală pentru tranziția către infrastructuri IP
Blackmagic Design DeckLink IP/SDI HD reprezintă un salt tehnologic major pentru profesioniștii din televiziune, producție video și streaming, oferind posibilitatea de a opera simultan în două lumi tehnologice diferite. Prin integrarea pe o singură placă PCI Express atât a conectorilor tradiționali 3G-SDI, cât și a unui port ultra-rapid 10G Ethernet, acest dispozitiv devine puntea ideală de legătură. Utilizatorii pot captura și reda semnale video direct în rețelele moderne IP configurate conform standardelor deschise SMPTE ST 2110, menținând în același timp compatibilitatea fizică directă cu monitoarele, camerele și mixerele video SDI de generație actuală, totul dintr-o singură stație de lucru.
Performanță hardware masivă și lățime de bandă 10G
Arhitectura plăcii este optimizată pentru a manipula fluxuri video de cea mai înaltă calitate fără pierderi sau latențe sesizabile. Portul unic 10G BASE-T de tip RJ45 oferă lățimea de bandă necesară pentru a susține 2 canale de input și 2 canale de output rulând concurent. Fiecare canal IP poate transporta fluxuri video de până la rezoluția Full HD 1080p la 60 de cadre pe secundă, acompaniate de câte 16 canale audio embedded. Datorită interfeței PCI Express cu 4 linii din generația a doua (Gen 2 x4), placa garantează o conexiune stabilă cu magistrala sistemului de operare, eliminând riscul de drop-frame-uri în timpul sesiunilor critice de transmisie live.
Conformitate strictă cu standardele broadcast globale
Pe segmentul IP, echipamentul respectă cu rigurozitate suita de specificații SMPTE ST 2110-20 pentru video necomprimat, ST 2110-21 pentru modelarea traficului de rețea (sender narrow și receiver extins), ST 2110-30 pentru audio PCM (conformitate nivel C) și ST 2110-40 pentru datele ancilare, oferind acces complet la timecode RP 188, closed captioning sau metadate HDR. Managementul și descoperirea automată în rețea sunt asigurate prin protocoalele standardizate NMOS IS-04 și IS-05. Pentru conectivitatea fizică SDI, placa oferă conformitate deplină cu specificațiile SMPTE 259M, 292M, 296M, 424M și 425M Level A și B, asigurând compatibilitate universală.
Ecosistem software complet și integrare profesională
Placa este livrată împreună cu un pachet software complex ce include aplicațiile Media Express, Disk Speed Test, utilitarul LiveKey și utilitarul de configurare Blackmagic Desktop Video. Fiind concepută pentru mediile de post-producție exigente, aceasta oferă compatibilitate extinsă cu cele mai populare codecuri din industrie, precum AVC-Intra, AVCHD, Canon XF MPEG2, DPX, HEVC, XDCAM, DNxHR, DNxHD și întreaga familie de formate Apple ProRes. De asemenea, oferă suport nativ pentru efectele în timp real din DaVinci Resolve, Final Cut Pro, Adobe Premiere Pro (prin CC Mercury Playback Engine) și Avid Media Composer, devenind o componentă de bază în orice workflow modern.
Aplicații și scenarii
Permite studiourilor de televiziune să integreze servere de play-out și stații de grafică în rețele 2110 IP, păstrând în paralel conexiunile la matricile SDI existente.
Ideal pentru alimentarea serverelor de emisie 24/7 care trebuie să livreze fluxuri video necomprimate pe 10 biți cu audio embedded multi-canal direct în switch-ul IP central.
Asigură transmiterea metadatelor statice HDR și a caracteristicilor HLG/PQ către ecranele de referință din sălile de colorizare și masterizare video.
Facilitează generarea de overlay-uri grafice, logouri sau burtiere în timp real peste fluxurile video de transmisiune, folosind aplicațiile incluse.
Integrare perfectă în stații de montaj bazate pe DaVinci Resolve sau Premiere Pro, permițând previzualizarea cadrelor la acuratețe de culoare pe 12 biți RGB.
Suportul multi-platformă (Mac, Windows, Linux) permite implementarea plăcii în servere dedicate de codare pentru platformele mari de distribuție online.
Glosar · Tehnologii
Standard industrial deschis pentru transportul semnalelor media digitale necomprimate prin rețele IP. Spre deosebire de standardele vechi, acesta separă fluxurile de video, audio și date ancilare, permițând rutarea lor independentă în infrastructură.
Specificații dezvoltate de AMWA care permit descoperirea și înregistrarea automată a dispozitivelor hardware într-o rețea IP broadcast (IS-04), precum și managementul facil al conexiunilor logice dintre sendere și receptoare (IS-05).
Definit de standardul IEEE 1588-2008, PTP v2 asigură o sincronizare temporală de o precizie extremă (la nivel de nanosecunde) a tuturor nodurilor dintr-o rețea de date, înlocuind cu succes semnalul tradițional analogic de genlock.
Opțiune software integrată care permite comprimarea inteligentă și eficientă a fluxurilor video de rezoluție înaltă 2160p59.94 și 2160p60, facilitând transmiterea lor prin conexiuni 2110 IP fără a suprasolicita lățimea de bandă a rețelei.
Specificații tehnice
| Conexiuni fizice | |
| Porturi SDI | 2 x bidirecționale 12-bit SD/HD, configurabile independent ca Intrare sau Ieșire |
| Audio SDI | 16 canale embedded în modurile SD și HD |
| Port Ethernet 10G | 1 x 10G BASE-T |
| Capacitate port 10G | Suportă 2 canale de intrare și 2 canale de ieșire, fiecare până la 1080p60 cu 16 canale audio |
| Ieșire Sincronizare (Sync) | Tri-Sync sau Black Burst (REF Out) |
| Interfață Computer | PCI Express 4 lane generation 2 (Gen 2 x4), compatibilă cu sloturile x4, x8 și x16 lines |
| Standarde Video și Culoare | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98*, 1080PsF24*, 1080PsF25*, 1080PsF29.97*, 1080PsF30* (* PsF SDI ONLY) |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A și Level B, ITU-R BT.656 și ITU-R BT.601 |
| Suport Metadate SDI | RP 188/SMPTE 12M-2 și closed captioning |
| Eșantionare Audio | Rată standard de eșantionare pentru televiziune de 48 kHz și 24 biți |
| Precizie Culoare | 8, 10, 12-bit RGB 4:4:4 în toate modurile de până la 1080p30 și 8, 10-bit YUV 4:2:2 în toate modurile de lucru |
| Spațiu de Culoare | REC 601, REC 709, REC 2020 |
| Suport HDR | Împachetare metadate statice HDR, caracteristici de transfer HLG și PQ |
| Conformitate IP Video și Control | |
| SMPTE 2110-20 | Video Necomprimat (Uncompressed Video), suport IGMP v2/v3 |
| SMPTE 2110-21 | Modelarea Traficului (Traffic Shaping) -> Sender: Narrow; Receiver: Narrow, Wide Synchronous, Asynchronous |
| SMPTE 2110-30 | Audio Digital PCM, Nivel Conformitate: Level C |
| SMPTE 2110-40 | Date Ancilare (Ancillary Data) -> Acces complet la întregul stream de date ancilare SMPTE. Include RP 188/SMPTE 12M-2, closed captioning și metadate statice HDR |
| Sincronizare de Timp | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| Management NMOS IS-04 | v1.3.2 Discovery and Registration, Peer-to-peer via mDNS/DNS-SD |
| Management NMOS IS-05 | v1.1.2 Connection Management |
| Grupare și Capabilități NMOS | NMOS BCP-002-01 (Natural Grouping), NMOS BCP-004-01 (Receiver capabilities) |
| Sistem, Codecuri și Specificații Fizice | |
| Codecuri Suportate | AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Uncompressed 8-bit 4:2:2, Uncompressed 10-bit 4:2:2, Uncompressed 10-bit 4:4:4 |
| Procesare Efecte Real Time | Efecte interne în DaVinci Resolve, Final Cut Pro. Efecte Adobe Premiere Pro CC Mercury Playback Engine. Efecte interne Avid Media Composer |
| Sisteme de Operare | Mac 15.0 Sequoia, Mac 26.0 Tahoe sau ulterior (sistemele Mac Pro necesită sloturi PCI Express). Windows 10 64-bit, Windows 11. Linux complet suportat |
| Upgrade Software Intern | Firmware integrat în driverul software. Se încarcă la pornirea sistemului sau prin intermediul software-ului updater |
| Instalare Fizică / Formă | PCI Express full height. Compatibilă cu sloturile PCI Express cu 4, 8 și 16 linii pe Mac OS, Windows și Linux |
| Consum de Energie | 10 Watts |
| Dimensiuni / Greutate | Lungime: 137.6 mm · Greutate: 159 g |
| Mediu de Operare | Temperatură operare: 5° la 40°C (32° la 104°F) · Temperatură stocare: -20° la 45°C (-4° la 113°F) · Umiditate relativă: 0% la 90% fără condensare |
Întrebări frecvente
Pot folosi simultan ambele porturi SDI și conexiunea 10G IP video?
Da. Placa este proiectată special ca o soluție hibridă. Interfața 10G Ethernet suportă 2 canale independente de input și 2 de output pe protocol SMPTE ST 2110, în timp ce cele 2 conexiuni fizice 3G-SDI bidirecționale pot fi mapate separat pentru a asigura captură sau monitorizare locală.
Ce tip de slot PCI Express este necesar pe placa de bază a computerului?
Placa utilizează o conexiune electrică PCI Express cu 4 linii din generația a doua (Gen 2 x4). Ea prezintă o compatibilitate mecanică și electrică extinsă, putând fi instalată fără probleme în sloturi fizice PCIe de tip x4, x8 sau x16 pe sisteme Windows, Mac Pro sau Linux.
Această placă oferă suport pentru rezoluții video Ultra HD sau 4K?
Nu. Modelul DeckLink IP/SDI HD este dedicat exclusiv formatelor SD standard și High Definition (HD). Placa acceptă standarde video broadcast precum 525i59.94 NTSC, 625i50 PAL, 720p și serii complete 1080i, 1080p sau 1080PsF, având ca limită superioară rezoluția Full HD 1080p la 60 fps.
Cum se realizează managementul conexiunilor IP fără un panou de control fizic?
Echipamentul integrează în totalitate specificațiile deschise NMOS IS-04 (pentru descoperire și înregistrare automată în rețea) și NMOS IS-05 (pentru managementul conexiunilor). Acest lucru permite plăcii să fie controlată de la distanță prin intermediul oricărui software terț de orchestrare sau router IP broadcast centralizat.
Sunt suportate formatele video de tip Progressive Segmented Frame (PsF) pe conexiunea IP?
Nu. Formatele din familia 1080PsF (precum PsF23.98, PsF24, PsF25, PsF29.97 și PsF30) sunt suportate din punct de vedere tehnic în mod exclusiv prin intermediul porturilor fizice SDI (SDI Only). Fluxurile care tranzitează portul 10G Ethernet utilizează standardele de scanare progresivă sau interlaced native conform ST 2110.
Care este perioada de garanție de care beneficiază această placă?
Placa de captură și redare Blackmagic Design DeckLink IP/SDI HD beneficiază de o garanție limitată de 3 ani acordată direct de către producător (3 Year Limited Manufacturer's Warranty), asigurând acoperirea defecțiunilor de fabricație în regim de utilizare profesională.
Conținutul cutiei
Produse complementare recomandate
Esențiale pentru asigurarea transferului de date stabil și la capacitate maximă prin intermediul portului 10G BASE-T al plăcii. Cablurile ecranate de înaltă calitate previn pierderile de pachete în fluxurile IP video necomprimate SMPTE ST 2110.
Garantează transmiterea curată și fără atenuare a semnalelor video digitale de înaltă definiție prin porturile fizice de intrare/ieșire pe 12 biți ale plăcii de captură, eliminând erorile de sincronizare în regie.
Sursă de referință analogică externă dedicată conectării la portul REF Out al plăcii. Asigură alinierea temporală precisă a cadrelor între toate camerele, mixerele și sistemele de înregistrare dintr-un ecosistem de televiziune mixt SDI-IP.
Echipamente de rețea esențiale pentru infrastructura ST 2110. Acestea trebuie să ofere suport nativ pentru protocoalele IGMP v2/v3 snooping și mecanisme PTP (Precision Time Protocol) conforme cu profilele SMPTE ST 2059-2 pentru routarea corectă a semnalului.
Detalii
