Blackmagic Design DeckLink Quad HDMI Recorder placă de captură PCIe cu 4 intrări independente HDMI 2.0b Ultra HD și 4K DCI
Avantajele noastre
Descriere

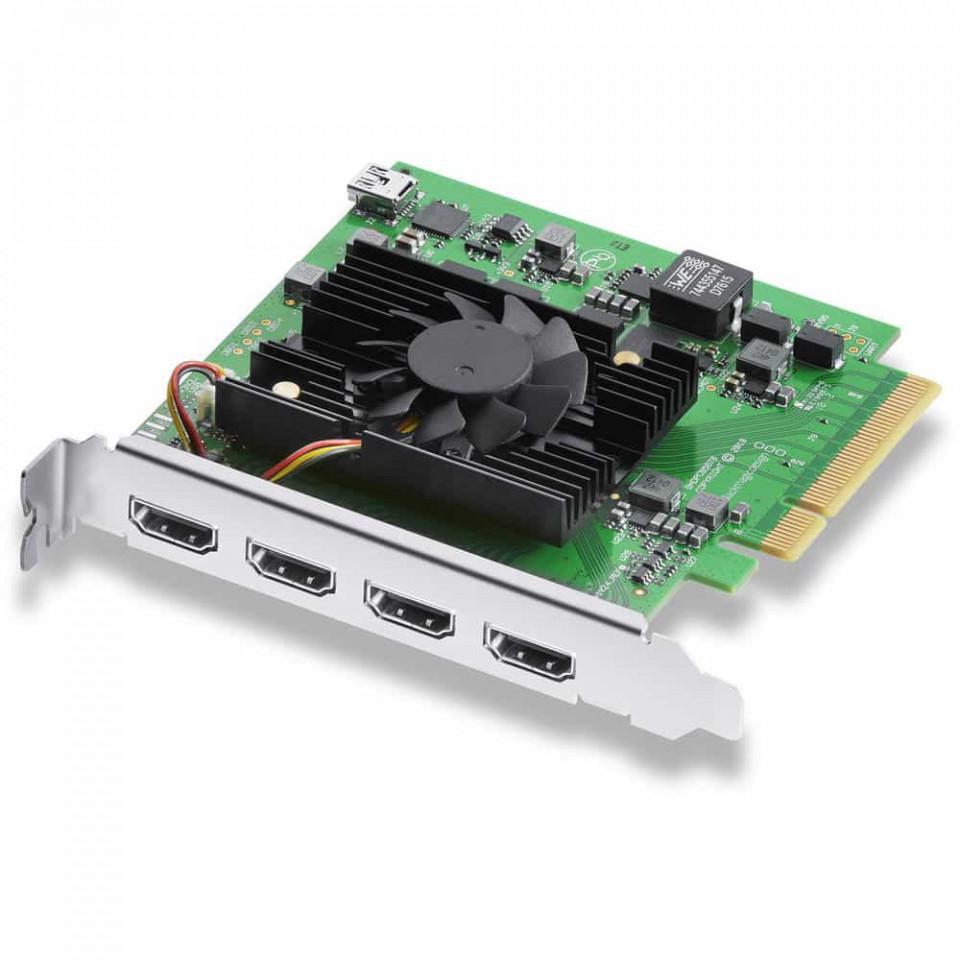

Placă de captură Blackmagic Design DeckLink Quad HDMI Recorder
Placă PCI Express de înaltă performanță cu 8 linii din generația 3, echipată cu 4 intrări independente HDMI 2.0b ce permit captura simultană din 4 surse video diferite în orice combinație de formate SD, HD, Ultra HD, 4K DCI și rezoluții de calculator.
Concepte cheie
Cele 4 conexiuni HDMI 2.0b acționează complet independent, oferind funcționalitatea a 4 plăci de captură separate și personalizabile pe un singur slot PCIe.
Suportă fluxuri video Ultra HD și 4K DCI la 60 de cadre pe secundă pe toate canalele în mod simultan, ideal pentru producții live de înaltă rezoluție.
Interfața PCI Express cu 8 linii din generația a treia asigură transferul masiv de date necesar pentru cele 4 fluxuri video necomprimate, cu latență minimă.
Compatibilitate extinsă cu standardele Digital Video Interface (DVI) de la rezoluții standard de 640x480 până la rezoluții înalte de 2560x1600.
Caracteristici principale
Fiecare port HDMI permite configurarea și captura separată a unor formate complet diferite de semnal video în același timp.
Suportă integrarea a 8 canale audio embedded în format standard de televiziune la 48 kHz și o precizie pe 24 de biți.
Eșantionare RGB 4:4:4 pe 8, 10 și 12 biți până la rezoluții 4K DCI 30p și YUV 4:2:2 pe 8 și 10 biți în toate modurile de funcționare.
Conexiunile fizice HDMI 2.0b oferă suport hardware nativ pentru metadate cu interval dinamic ridicat (HDR) și culori de mare adâncime.
Placa dispune de un radiator masiv cu ventilator central dedicat pentru menținerea temperaturii optime de lucru în regim de utilizare continuă 24/7.
Integrare completă și suport prin drivere pe sistemele de operare macOS (inclusiv versiuni avansate), Windows 10/11 pe 64-biți și platformele Linux.
Intrările HDMI se pot comuta automat sau prin control software între modurile SD, HD, Ultra HD, 4K DCI și modurile de calculator DVI.
Soluția ideală la nivel de hardware pentru aplicații profesionale de producție în timp real precum vMix, Wirecast sau OBS Studio.
Despre DeckLink Quad HDMI Recorder
Centralizare multi-canal de înaltă performanță
Modelul Blackmagic Design DeckLink Quad HDMI Recorder reprezintă o soluție hardware excepțională destinată profesioniștilor din televiziune, streaming live și gaming. Prin integrarea a patru conexiuni de intrare HDMI 2.0b independente pe o singură placă PCI Express, acest echipament elimină necesitatea instalării mai multor plăci separate. Arhitectura unică permite capturarea simultană din patru surse complet distincte, cum ar fi camere video profesionale, computere de prezentare, console de jocuri sau playere media. Flexibilitatea este maximă, fiecare canal funcționând ca un dispozitiv de captură personalizat ce poate procesa standarde video complet diferite în același timp.
Conectivitate PCI Express de mare viteză
Pentru a susține un volum masiv de date generat de patru fluxuri video simultane la rezoluții de top, placa utilizează o interfață fizică PCI Express cu 8 linii din generația a treia (Gen 3 x8). Acest design hardware avansat asigură o lățime de bandă stabilă și o latență extrem de redusă, fiind compatibil cu sloturile PCI Express server sau workstation cu 8 și 16 linii. Placa este echipată cu un ventilator de răcire activ montat pe un radiator optimizat, garantând disiparea căldurii chiar și în timpul sesiunilor de transmisie live prelungite și solicitante, menținând un consum total de energie de 23 W.
Fidelitate vizuală și spații de culoare profesionale
Echipamentul asigură o reproducere impecabilă a culorilor datorită suportului pentru eșantionări video extinse precum 4:4:4, 4:2:2 și 4:2:0. Precizia culorilor se menține la cel mai înalt standard prin modurile RGB 4:4:4 pe 8, 10 și 12 biți (până la rezoluția cinematică 4K DCI 30p) și YUV 4:2:2 în toate standardele de lucru. În plus, pentru cadrele cu mișcare rapidă în Ultra HD și 4K DCI la rate de 50p și 60p, placa utilizează o eșantionare eficientă YUV 4:2:0 pe 8 biți. Conformitatea deplină cu spațiile de culoare recunoscute la nivel internațional — REC 601, REC 709 și standardul pentru gamă largă REC 2020 — garantează o integrare cromatică precisă în fluxurile de producție broadcast actuale.
Ecosistem software extins și deschis
Pachetul include suita software oficială Blackmagic compusă din utilitarele Media Express, Disk Speed Test și suita de configurare Blackmagic Desktop Video Utility, alături de driverele dedicate. Soluția oferă un upgrade software intern extrem de simplu, firmware-ul fiind încorporat direct în driverul software și încărcat automat la pornirea sistemului sau prin intermediul programului de actualizare. Datorită driverelor solide, placa colaborează nativ cu cele mai populare software-uri terțe de mixaj și streaming de pe piață, oferind stabilitate maximă și performanțe optimizate în workflow-urile bazate pe computere tip stație de lucru.
Aplicații și scenarii
Permite conectarea a 4 camere video cu ieșire HDMI într-un sistem PC centralizat care rulează vMix sau Wirecast, realizând un studio complet de producție live multi-cameră.
Ideal pentru evenimente de eSports sau streameri profesioniști. Înregistrează simultan semnalul video de la PC-ul de gaming, consola de jocuri și două camere pentru reacțiile jucătorilor la 4K60.
Preluarea concomitentă a semnalelor de la laptopul prezentatorului (via moduri DVI de calculator) și a camerelor video de pe scenă pentru mixaj live și transmisie pe platforme de streaming.
Utilizarea în servere dedicate de achiziție media pentru înregistrarea simultană a 4 fluxuri de rezoluție înaltă direct în codecuri profesionale utilizând software-ul inclus Media Express.
Sursă de captură sigură pentru aplicații broadcast automate precum Cinegy Capture Pro, Softron MovieRecorder sau Metus Ingest instalate în regii centrale.
Capturarea de surse hardware mixte și trimiterea lor nativă cu latență minimă către apeluri video complexe pe platforme de comunicație precum Zoom.
Glosar · Tehnologii
Revizie a standardului High-Definition Multimedia Interface ce extinde lățimea de bandă până la 18 Gbps, adăugând suport avansat pentru metadate HDR statice, culori pe 10/12 biți și rate ridicate de cadre la rezoluții Ultra HD.
Standard de rezoluție utilizat cu precădere în cinematografie, cu o matrice de 4096 x 2160 pixeli și un raport de aspect de 1.9:1, oferind o suprafață orizontală extinsă comparativ cu formatul comercial de televiziune Ultra HD (3840 x 2160).
Mod de procesare video necomprimat în care fiecare pixel își păstrează complet informațiile individuale de luminanță și crominanță (culoare). Previne apariția artefactelor pe marginile textelor și este esențial pentru prelucrări de tip chroma key.
Recomandare tehnică a ITU care definește un spațiu de culoare extrem de larg destinat televiziunii de ultra-înaltă definiție (UHDTV). Acoperă un spectru cromatic considerabil mai mare decât standardul tradițional HD Rec. 709.
Specificații tehnice
| Conexiuni și interfețe | |
| Intrări video HDMI 2.0b | 4 |
| Intrări audio HDMI | 8 Canale embedded în SD/HD/UHD/4K |
| Interfață computer | PCI Express 8 lane generation 3, compatibil cu 8 și 16 lane PCI Express slots |
| Standarde Video Acceptate | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080i50, 1080i59.94, 1080i60 |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Standarde Digital Video Interface (DVI) | 640x480p60, 800x600p50, 800x600p60, 1440x900p50, 1440x900p60, 1440x1080p50, 1440x1080p60, 1600x1200p50, 1600x1200p60, 1920x1200p50, 1920x1200p60, 1920x1440p50, 1920x1440p60, 2560x1440p50, 2560x1440p60, 2560x1600p50, 2560x1600p60 |
| Procesare Audio și Video | |
| Eșantionare Audio | Television standard sample rate of 48 kHz and 24 bit |
| Precizie Culoare HDMI | 8, 10, 12-bit RGB 4:4:4 in all modes up to 4Kp30 DCI and 8, 10-bit YUV 4:2:2 in all modes. 8-bit YUV 4:2:0 in Ultra HD and 4K DCI 50p and 60p. 8-bit RGB 4:4:4 in all DVI modes. |
| Spațiu de Culoare | REC 601, REC 709, REC 2020 |
| Eșantionare Video HDMI | 4:4:4, 4:2:2 and 4:2:0 |
| Configurație HDMI | HDMI 2.0b supports Deep Color and HDR |
| Suport Rate Multiple | HDMI inputs are switchable between SD, HD, Ultra HD, 4K DCI and DVI modes |
| Protecție la Copiere | HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content. |
| Codecuri și Software | |
| Codecuri Suportate | AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR, DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Uncompressed 8-bit 4:2:2, Uncompressed 10-bit 4:2:2. |
| Software Inclus | Media Express, Disk Speed Test, Blackmagic Desktop Video Utility and Blackmagic driver on Mac OS and Windows. Media Express, Blackmagic Desktop Video Utility and Blackmagic driver on Linux. |
| Upgrade Software Intern | Firmware built into software driver. Loaded at system start or via updater software. |
| Aplicații Software Suportate | Wirecast, vMix, OBS. Other supported applications include: Cinegy Capture Pro, DevTek EasyMediaSuite, Glookast Capturer, Metus Ingest, Softron MovieRecorder, ToolsOnAir just:in, Burst Video WebClip2Go & [REC]Marker, Zoom. |
| Sistem de Operare, Alimentare și Mediu | |
| Sisteme de Operare | Mac 15.0 Sequoia, Mac 26.0 Tahoe or later. Windows 10, 64-bit. Windows 11. Linux |
| Consum de Energie | 23 W |

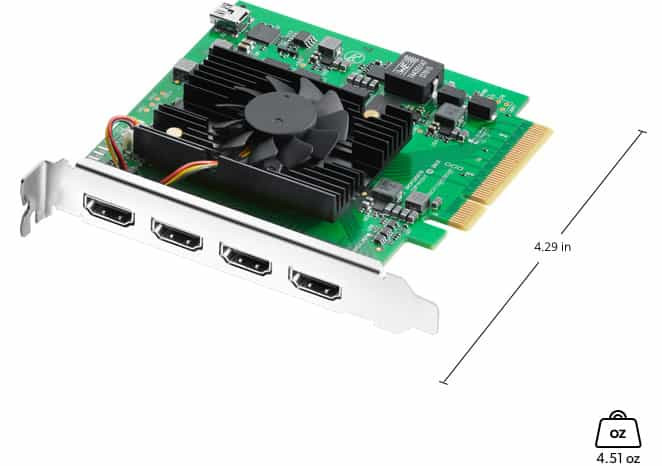

| Dimensiuni (Înălțime) | 4.29 in |
| Greutate | 4.51 oz |
| Temperatură de Operare | 5° to 40° C (41° to 104° F) |
| Temperatură de Stocare | -20° to 45° C (-4° to 113° F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Pot înregistra materiale protejate prin HDCP cu această placă?
Nu. Intrările HDMI ale plăcii DeckLink Quad HDMI Recorder nu pot realiza captura din surse HDMI protejate la copiere (copy protected). Este obligatoriu să confirmați drepturile de autor înainte de capturarea sau distribuirea conținutului video.
Ce tip de slot PCI Express este necesar pe placa de bază?
Placa folosește o interfață PCI Express de generația 3 cu 8 linii (Gen 3 x8). Aceasta prezintă compatibilitate fizică completă la nivel hardware, putând fi instalată fără probleme în sloturi PCI Express de computer configurate cu 8 sau cu 16 linii.
Sunt suportate rezoluțiile de calculator pe porturile HDMI?
Da. Pe lângă standardele video de televiziune (SD, HD, Ultra HD și 4K DCI), intrările pot fi comutate în modurile DVI (Digital Video Interface), oferind suport nativ pentru rezoluții de calculator variate, variind de la 640x480p60 până la formatul de rezoluție înaltă 2560x1600p60.
Cum se efectuează actualizările de firmware pentru această placă?
Actualizarea software-ului intern (firmware) este extrem de facilă deoarece este încorporată direct în structura driverului software Desktop Video. Acesta este încărcat automat direct la pornirea sistemului gazdă sau poate fi actualizat manual prin aplicația utilitară inclusă.
Care este precizia de culoare maximă acceptată în modurile 4K?
Placa acceptă o precizie ridicată RGB 4:4:4 pe 8, 10 și 12 biți în toate modurile video până la rezoluția 4Kp30 DCI. Pentru formatele superioare de cadre, precum Ultra HD și 4K DCI la rate de 50p și 60p, este utilizată o eșantionare YUV 4:2:0 pe 8 biți.
Conținutul cutiei
Produse complementare recomandate
Asigură o lățime de bandă constantă de 18 Gbps, absolut necesară pentru stabilitatea semnalului video Ultra HD și 4K DCI la 60 de cadre pe secundă transmise pe distanțe lungi în regim de regie live.
Facilitează multiplicarea semnalului video și gestionarea corectă a rezoluțiilor DVI de calculator sau a standardelor de televiziune înainte ca acestea să intre în porturile plăcii de captură.
Permit instalarea și operarea securizată a plăcii interne DeckLink Quad HDMI Recorder direct prin conectare externă plug-and-play la laptopuri sau la sisteme Mac Studio compacte.
Aplicații ideale de tip switcher software capabile să recunoască nativ cele 4 fluxuri video independente intrate în placă, oferind instrumente complete pentru mixaj, titraj și streaming concurent.
