Blackmagic Design Ethernet Switch 360P switch de rețea broadcast 16 porturi 10G și 2 porturi 100G QSFP28
Avantajele noastre
Descriere

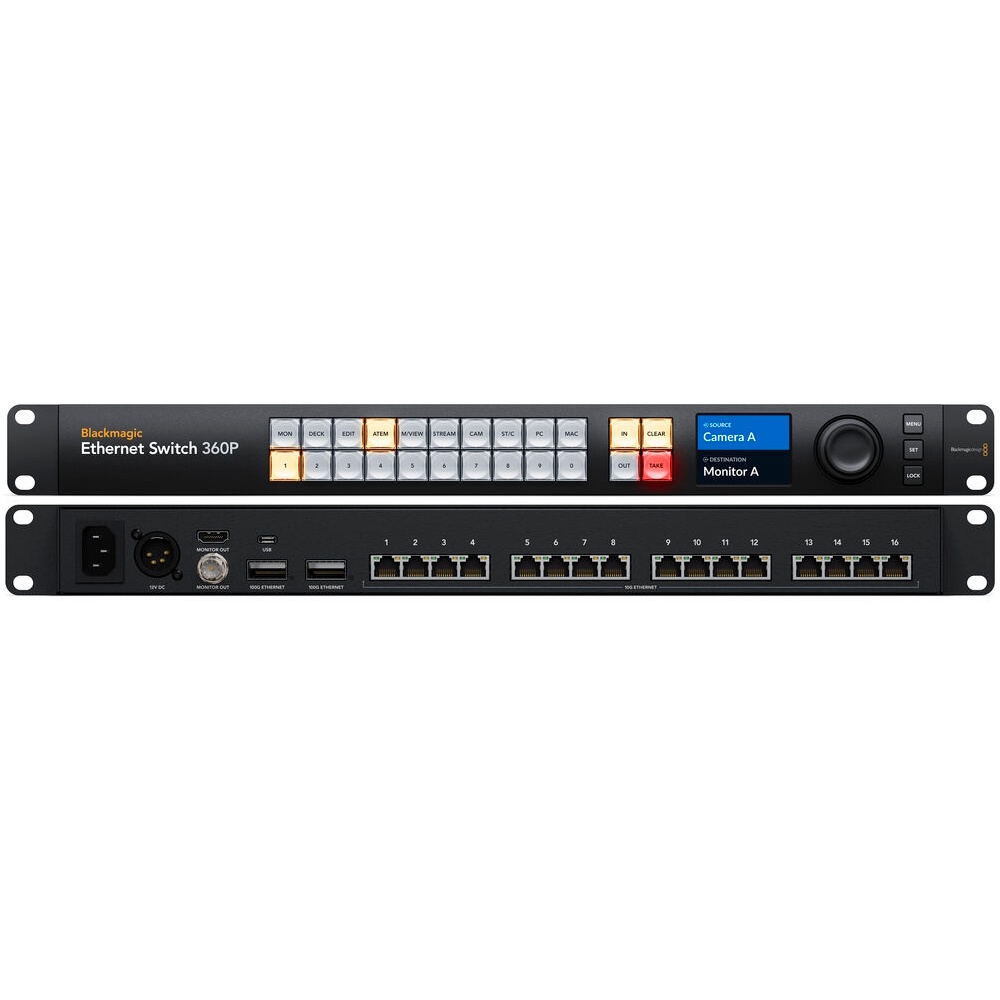

Blackmagic Design Ethernet Switch 360P
Blackmagic Ethernet Switch 360P este primul switch Ethernet de înaltă performanță proiectat special pentru industria de film și televiziune, echipat cu 16 porturi rapide 10G Ethernet și 2 porturi de mare viteză 100G Ethernet QSFP28, management complet prin protocol NMOS pentru fluxuri de lucru video IP ST 2110 și monitorizare locală integrată.
Concepte cheie
Conceput de la zero pentru fluxurile IP de televiziune, eliminând configurațiile complexe specifice switch-urilor IT generice.
Dispune de 16 porturi independente 10G RJ-45 și 2 porturi ultra-rapide 100G QSFP28 pentru interconectare sau cabluri optice lungi.
Suport nativ hardware pentru IEEE 1588-2008 și profilele ST 2059 pentru menținerea unei alinieri perfecte de fază între echipamente.
Include porturi fizice SDI și HDMI Monitor Out pentru a afișa starea detaliată a porturilor, traficului și conexiunilor direct pe un monitor video.
Caracteristici principale
Echipat cu 16 conectori RJ-45 ce oferă viteze de transfer de 10Gb/s, capabili de auto-negociere pentru standardele 100 BASE-T, 1000 BASE-T și 10G BASE-T.
Conectori duali de 100Gb/s QSFP28 ce acceptă module optice sau cabluri Direct Attach Copper de mare viteză, ideale pentru conexiuni backbone.
Permite vizualizarea statusului complet al rețelei prin porturi independente SDI și HDMI Monitor Out în formate HD până la 1080p60.
Implementare completă a standardelor AMWA NMOS pentru descoperirea (IS-04) și managementul conexiunilor (IS-05) în mediile ST 2110.

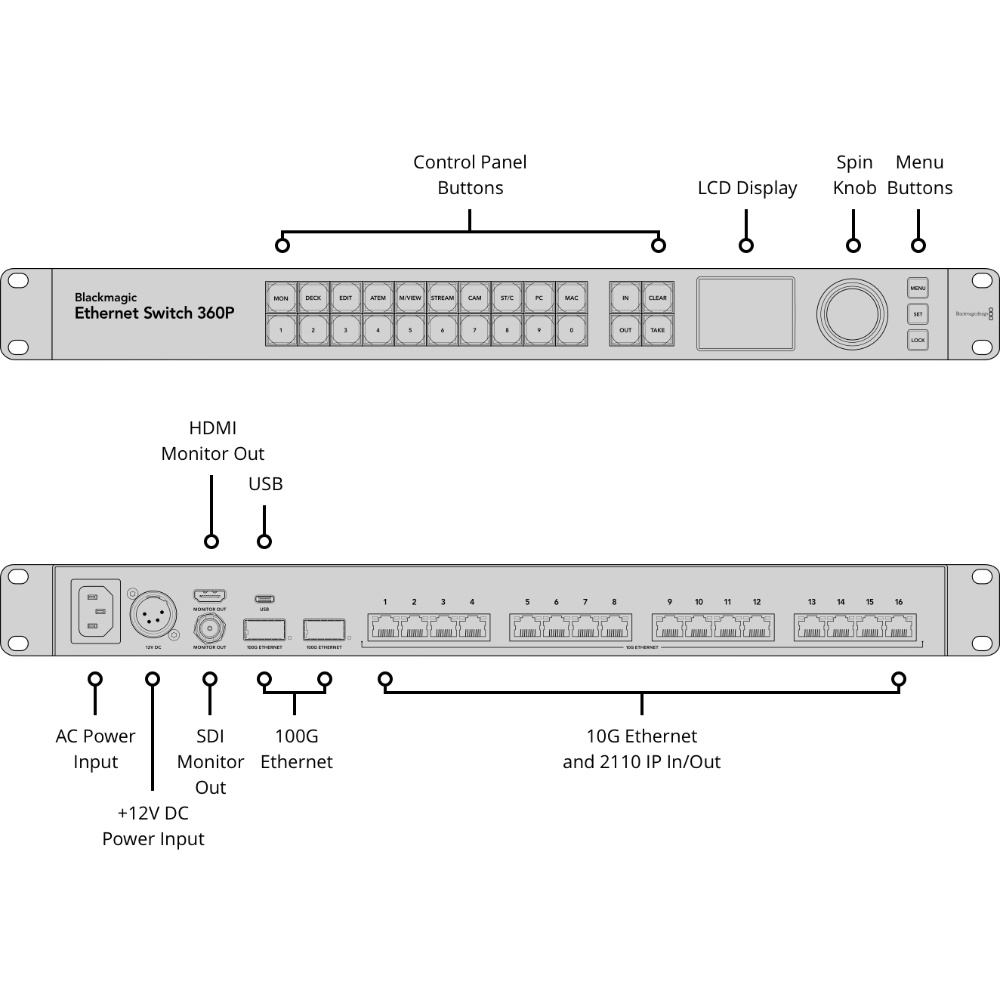

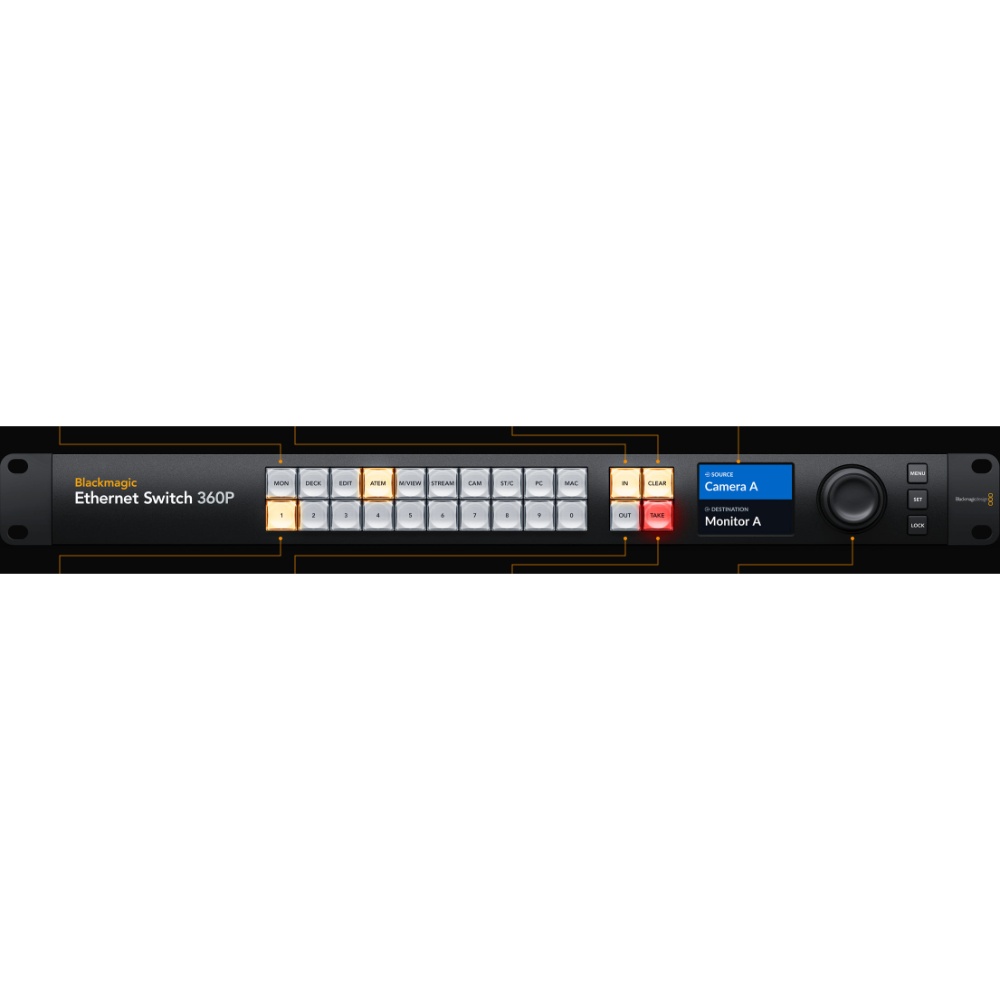

Interfață hardware completă cu 24 de butoane iluminate pentru control local rapid, completată de 3 butoane de meniu și un dial rotativ pentru căutare.
Ecran LCD integrat de înaltă rezoluție pentru monitorizarea semnalelor video transmise, configurarea facilă a meniului intern și verificarea setărilor.
Dispune de o sursă internă principală de 100-240V AC prin conector IEC C14 și o intrare secundară de siguranță +12V DC prin mufă XLR standard cu 4 pini.

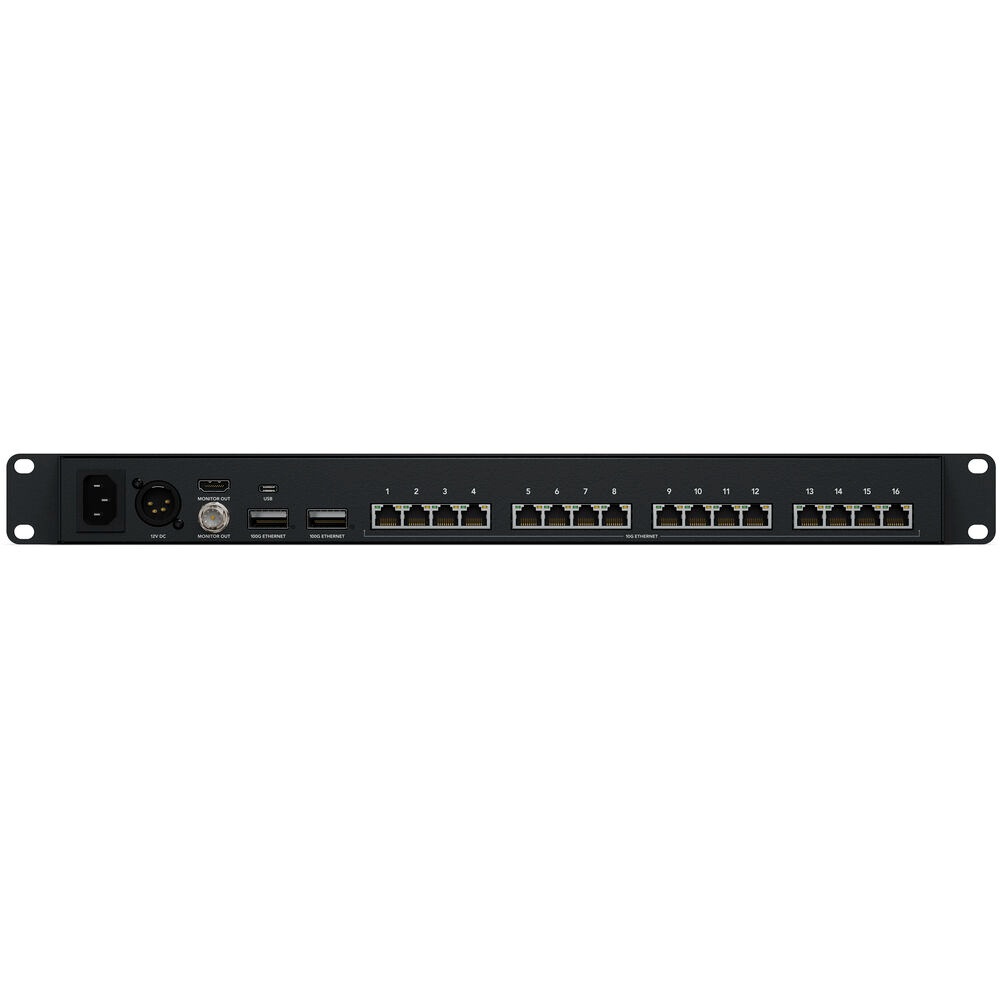

Toate conexiunile principale de date Ethernet sunt poziționate pe panoul spate al dispozitivului, oferind un management curat al cablajului în rack-uri.
Despre Blackmagic Ethernet Switch 360P
Primul switch Ethernet dedicat exclusiv industriei broadcast
Spre deosebire de switch-urile de rețea IT convenționale utilizate în centrele de date, Blackmagic Design Ethernet Switch 360P este conceput specific pentru a răspunde cerințelor riguroase ale mediilor de producție de televiziune și cinematografie. Această soluție de înaltă performanță oferă latențe extrem de reduse la comutarea pachetelor de date video, fiind optimizată hardware pentru a susține rate de transfer masive, fără pierderi de cadre sau variații de jitter. Arhitectura sa hardware unică integrează porturile de date pe panoul din spate pentru a facilita o organizare impecabilă a cablurilor coaxiale și optice direct în rack-urile studiourilor de emisie sau ale carelor de reportaj.
Conectivitate ultra-rapidă de bandă largă 10G și 100G
Echipamentul pune la dispoziția inginerilor video 16 porturi Ethernet independente capabile de viteze de până la 10Gb/s pe conectori RJ-45 standard. Acestea permit conectarea directă a multiplelor camere de studio, mixere sau servere de stocare, operând în standardele 100/1000/10G BASE-T. Pentru magistralele principale de interconectare sau legăturile pe distanțe lungi, switch-ul este dotat cu 2 porturi 100Gb/s ce folosesc interfața QSFP28. Aceste conexiuni de viteză ultra-înaltă pot găzdui module optice sau cabluri groase de cupru (Direct Attach Copper), permițând transportul simultan al zecilor de fluxuri video necomprimate de înaltă definiție și Ultra HD către infrastructura centrală.
Integrare nativă NMOS și conformitate video IP SMPTE ST 2110
În nucleul switch-ului se află o suită software completă dedicată ecosistemelor IP moderne. Acesta integrează protocolul NMOS, oferind suport deplin pentru specificațiile AMWA IS-04 (Discovery and Registration v1.3.2) cu mod de lucru peer-to-peer via mDNS/DNS-SD și IS-05 (Connection Management v1.1.2). Acest lucru asigură recunoașterea și rutarea automată a dispozitivelor video compatibile ST 2110 în întreaga rețea. Sincronizarea temporală perfectă este administrată hardware prin Precision Time Protocol IEEE 1588-2008 (PTP v2) și profilele broadcast SMPTE ST 2059-1 și ST 2059-2, garantând o potrivire riguroasă a cadrelor video între generatoarele de semnal și receptoare.
Monitorizare video locală unică și panou de control hardware
O inovație majoră adusă de Blackmagic Design în segmentul de networking o reprezintă capacitatea de monitorizare vizuală locală directă. Switch-ul include porturi fizice SDI Monitor Out și HDMI Monitor Out ce livrează un semnal video stabil în standardele 1080p50, 1080p59.94 și 1080p60. Pe ecranul extern conectat se afișează în timp real numele dispozitivului, conexiunile active din rețea și diagrame dinamice ale activității pe fiecare port. Operatorii pot controla integral switch-ul prin panoul frontal echipat cu un ecran LCD color de 2.2 inch, 24 de butoane iluminate configurabile și un selector rotativ precis, eliminând dependența exclusivă de computere externe în momentele critice din regie.
Aplicații și scenarii
Acționează ca nod central de rețea pentru interconectarea camerelor de studio, serverelor de replay și mixerelor video care folosesc fluxuri video IP necomprimate.
Formatul compact de 1U și designul robust permit instalarea facilă în unități mobile, oferind în plus o intrare redundantă de +12V DC prin mufă XLR cu 4 pini.
Porturile 100G QSFP28 permit realizarea de conexiuni trunk ultra-rapide către servere de stocare centralizate (NAS/SAN) destinate editării video 4K/8K în timp real.
Afișarea matricei de trafic direct pe un ecran mare via monitorizarea HDMI sau SDI permite tehnicienilor să identifice instant eventuale blocaje de rețea.
Latența ultra-scăzută la nivel hardware este ideală pentru transmiterea pachetelor de date de tracking ale camerelor și randarea sincronizată pe ecrane LED.
Facilitează coexistența fluxurilor IT tradiționale cu mediile profesionale video de televiziune 2110 IP controlate prin stiva nativă de protocoale NMOS.
Glosar · Tehnologii
Interfață standardizată de mare densitate pentru module de rețea, capabilă să asigure o lățime de bandă de 100 Gb/s per port prin patru canale independente de mare viteză.
Specificații deschise dezvoltate de AMWA. IS-04 asigură înregistrarea și descoperirea automată a dispozitivelor în rețea, în timp ce IS-05 gestionează stabilirea conexiunilor logice media.
Standard profesional internațional ce definește transportul fluxurilor media digitale (video, audio și metadate ancillary) ca stream-uri IP complet separate și independente peste rețele Ethernet.
Precision Time Protocol versiunea 2 permite sincronizarea ceasurilor interne ale echipamentelor conectate la rețea cu o precizie de ordinul nanosecundelor, înlocuind semnalul analogic de Genlock.
Specificații tehnice
| Conexiuni și Interfețe Date | |
| Porturi Ethernet 10G | 16 x 10Gb/s RJ-45 conectori cu suport pentru 100/1000/10G BASE-T |
| Porturi Ethernet 100G | 2 x 100Gb/s QSFP28 conectori (suportă cabluri de cupru sau optice prin module dedicate) |
| Interfață Computer | USB-C |
| Ieșiri de Monitorizare și Display | |
| Ieșiri Monitorizare SDI | 1 |
| Standarde Ieșire SDI Monitor Out | 1080p50, 1080p59.94, 1080p60 |
| Ieșiri Monitorizare HDMI | 1 |
| Standarde Ieșire HDMI Monitor Out | 1080p50, 1080p59.94, 1080p60 |
| Informații Monitor Out Displays | Nume Dispozitiv (Device Name), conexiuni rețea (network connections), activitate rețea (network activity) |
| Display Panou Frontal | Ecran LCD color de 2.2 inch integrat pentru afișare video și setări meniu |
| Protocoale și Conformitate IP Video | |
| Precision Time Protocol (PTP) | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| NMOS IS-04 Discovery and Registration | v1.3.2, mod de lucru Peer-to-peer via mDNS/DNS-SD |
| NMOS IS-05 Connection Management | v1.1.2 |
| NMOS BCP Specifications | NMOS BCP-002-01 Natural Grouping, NMOS BCP-004-01 Receiver capabilities |
| Control și Software | |
| Panou Control Hardware | Panou încorporat cu 24 de butoane pentru control local, plus 3 butoane adiționale și un dial de căutare (search dial) pentru configurare meniu |
| Actualizare Software Intern | Prin intermediul aplicației de actualizare (updater application) incluse |
| Sisteme de Operare Suportate | Mac 13.0 Ventura, Mac 14.0 Sonoma sau versiuni ulterioare. Windows 10, 64-bit. Windows 11. |
| Alimentare și Specificații Fizice | |
| Sursă de Alimentare (AC) | Sursă internă 100-240V AC 50/60Hz cu intrare de rețea IEC C14 |
| Intrări de Curent (Power Inputs) | 1 x conector IEC C14 pentru rețea AC, 1 x conector XLR cu 4 pini +12V DC |
| Consum de Energie | 100 W |

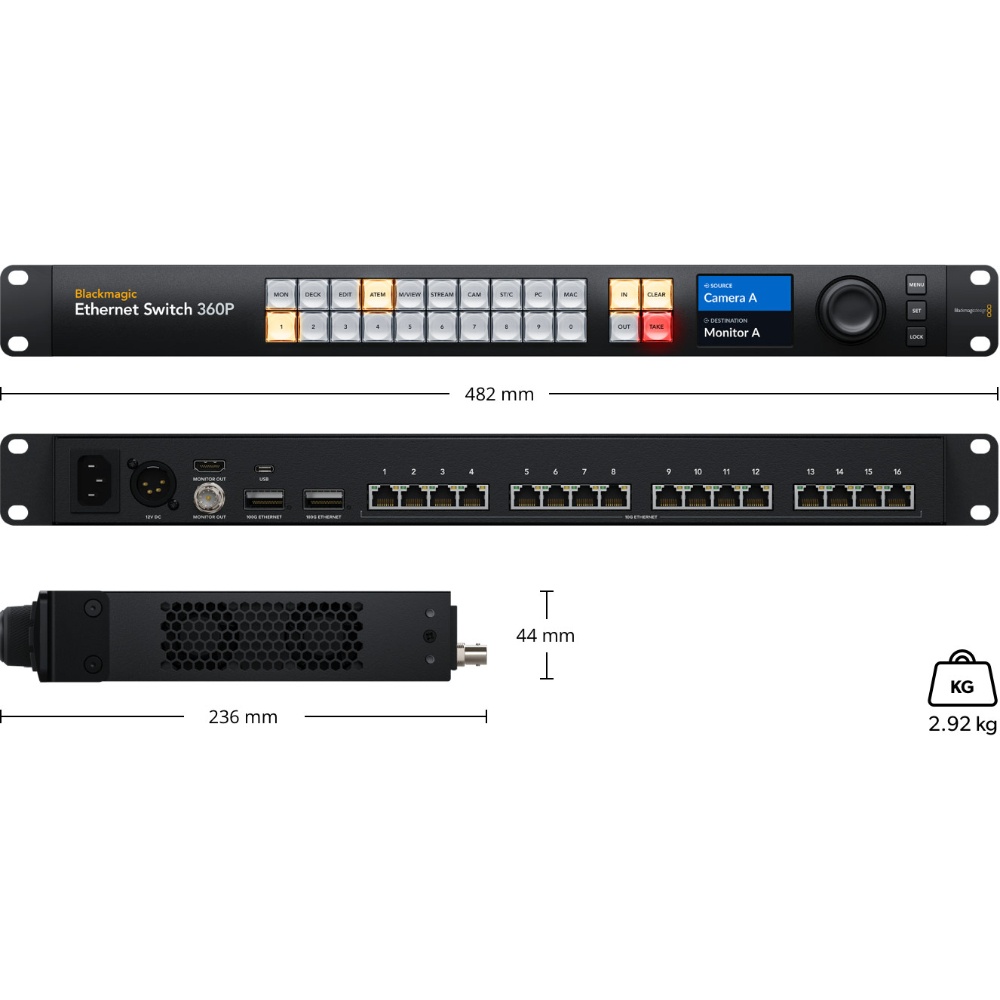

| Dimensiuni Fizice | Lățime: 482 mm · Adâncime: 236 mm · Înălțime: 44 mm |
| Instalare Fizică în Rack | 1 unitate de rack (1 rack unit) |
| Greutate | 2.92 kg |
| Temperatură de Operare | 5° până la 40° C (41° până la 104° F) |
| Temperatură de Stocare | -20° până la 45° C (-4° până la 113° F) |
| Umiditate Relativă | 0% până la 90% fără condensare |
Întrebări frecvente
Prin ce se diferențiază acest model de un switch IT convențional?
Blackmagic Ethernet Switch 360P este proiectat exclusiv pentru industria televiziunii. Dispune de latențe ultra-scăzute pentru pachetele video, management nativ prin protocoale video IP NMOS/ST 2110 și dispune de ecrane hardware și ieșiri video (SDI/HDMI) pentru monitorizarea locală a traficului direct în rack-ul de emisie.
Ce informații pot fi afișate prin intermediul ieșirilor de monitorizare SDI și HDMI?
Ieșirile Monitor Out livrează un semnal HD în formate precum 1080p60 și permit afișarea pe un monitor extern a numelui exact al dispozitivului (Device Name), a stării complete a conexiunilor active în rețea (network connections), precum și grafice detaliate cu volumul de activitate și trafic de date aferent (network activity).
Ce tipuri de conexiuni și standarde sunt suportate pe porturile RJ-45 principale?
Cele 16 porturi de date poziționate pe panoul din spate sunt conectori fizici RJ-45 de 10Gb/s. Aceștia dispun de capacitate de auto-negociere hardware și oferă compatibilitate deplină cu standardele de rețea 100 BASE-T, 1000 BASE-T și respectiv 10G BASE-T.
Cum este asigurată redundanța alimentării electrice pentru siguranța emisiei?
Pentru a preveni întreruperile accidentale cauzate de căderile de tensiune, switch-ul integrează o sursă principală internă de 100-240V AC alimentată prin conector standard IEC C14, dublată în paralel de o intrare suplimentară de siguranță de +12V DC configurată pe un port standard XLR cu 4 pini.
Ce standarde și profile Precision Time Protocol (PTP) sunt integrate?
Switch-ul oferă suport hardware complet pentru standardul general de timp IEEE 1588-2008 (cunoscut sub numele de PTP v2), incluzând pe deplin profilele specifice pentru alinierea semnalelor în infrastructura de televiziune digitală ST 2059-1 și respectiv ST 2059-2.
Conținutul cutiei
Produse complementare recomandate
Sunt esențiale pentru exploatarea porturilor de mare viteză de 100Gb/s, asigurând conexiunea de magistrală (uplink) către servere de stocare sau alte switch-uri centrale.
Permite transformarea a 8 semnale video tradiționale 12G-SDI în fluxuri de rețea SMPTE ST 2110 și invers, realizând conexiunea perfectă cu porturile 10G ale switch-ului.
Garantează integritatea transmisiunilor de date la viteze constante de 10 Gb/s pe distanțe lungi, prevenind interferențele electromagnetice din camerele tehnice.
Facilitează utilizarea porturilor fizice dedicate Monitor Out, permițând vizualizarea continuă a matricii de conexiuni și a volumului de pachete direct în rack.
