Blackmagic Design SDI Expander 8x12G

Name: Blackmagic Design SDI Expander 8x12G
Brand: Blackmagic Design
SKU: CONVNVIPP/EX10012G8

NOU

17.309^,00 Lei (TVA inclus)

TVA inclus | Taxele de livrare se adaugă la checkout.

Solicita termenul de livrare

Solicita publicare produs in SICAP

Cumpara acum, plateste mai tarziu de la 341,99 Lei / Luna (Detalii aici)

Ai gasit un pret mai bun? Plaseaza comanda si castiga puncte de loialitate in valoare de 173^,09 Lei

Avantajele noastre

Finantare companii Plati online securizate Consultanta tehnica

Comenzi telefonice - 0786454622, L - V: 10:00 - 17:30

Cere detalii

Trimite-ne un mesaj

Descriere

Convertor Blackmagic Design SDI Expander 8x12G

Convertor bidirecțional de mare densitate ce procesează simultan 8 canale 12G-SDI și 8 canale SMPTE-2110 în rețele IP, oferind redundanță completă prin conexiuni 100G Ethernet.

Concepte cheie

Conversie bidirecțională simultană

Echipamentul operează în ambele direcții în același timp. Acesta convertește 8 canale independente 12G-SDI către standardul IP SMPTE-2110, asigurând simultan conversia inversă a unui set separat de 8 fluxuri IP înapoi în semnal SDI digital.

Redundanță hardware completă

Conexiunile de rețea utilizează interfețe duale 100G QSFP28 compatibile cu specificația ST 2022-7. Această arhitectură permite livrarea redundantă a stream-urilor video pe două rețele IP fizice complet separate.

Sincronizare de înaltă precizie

Pentru a menține coerența fazei în fluxurile de emisie complexe, dispozitivul integrează tehnologia Precision Time Protocol. Protocolul IEEE 1588-2008 (PTP v2) acționează alături de standardele ST 2059-1 și ST 2059-2.

Control deschis prin NMOS

Managementul fluxurilor IP se realizează facil prin suita deschisă NMOS. Echipamentul suportă descoperirea automată prin IS-04 și controlul conexiunilor prin IS-05, utilizând un port fizic dedicat Gigabit Ethernet.

Caracteristici principale

🖥️

Densitate înaltă 16 canale

Asigură un număr total de 16 canale de procesare video integrate inteligent într-o singură unitate de rack standard de 19 inchi, economisind spațiu prețios în regie.

⚡

Interfețe SDI multi-rate avansate

Cele 8 intrări și 8 ieșiri fizice pe conectori BNC se adaptează automat, comutând nativ între standardele video profesionale 1.5G, 3G, 6G și 12G-SDI.

🌐

Arhitectură de rețea 100G duală

Interfața fizică folosește două porturi QSFP28 de 100 Gbps, capabile să ruleze simultan până la 8 stream-uri Ultra HD sau HD de mare lățime de bandă fără pierderi.

🔊

Procesare audio embedded masivă

Fiecare flux video SDI sau IP transportă până la 16 canale de sunet digital embedded, asigurând managementul complet al familialelor de piste audio.

🎛️

Interfață locală de monitorizare

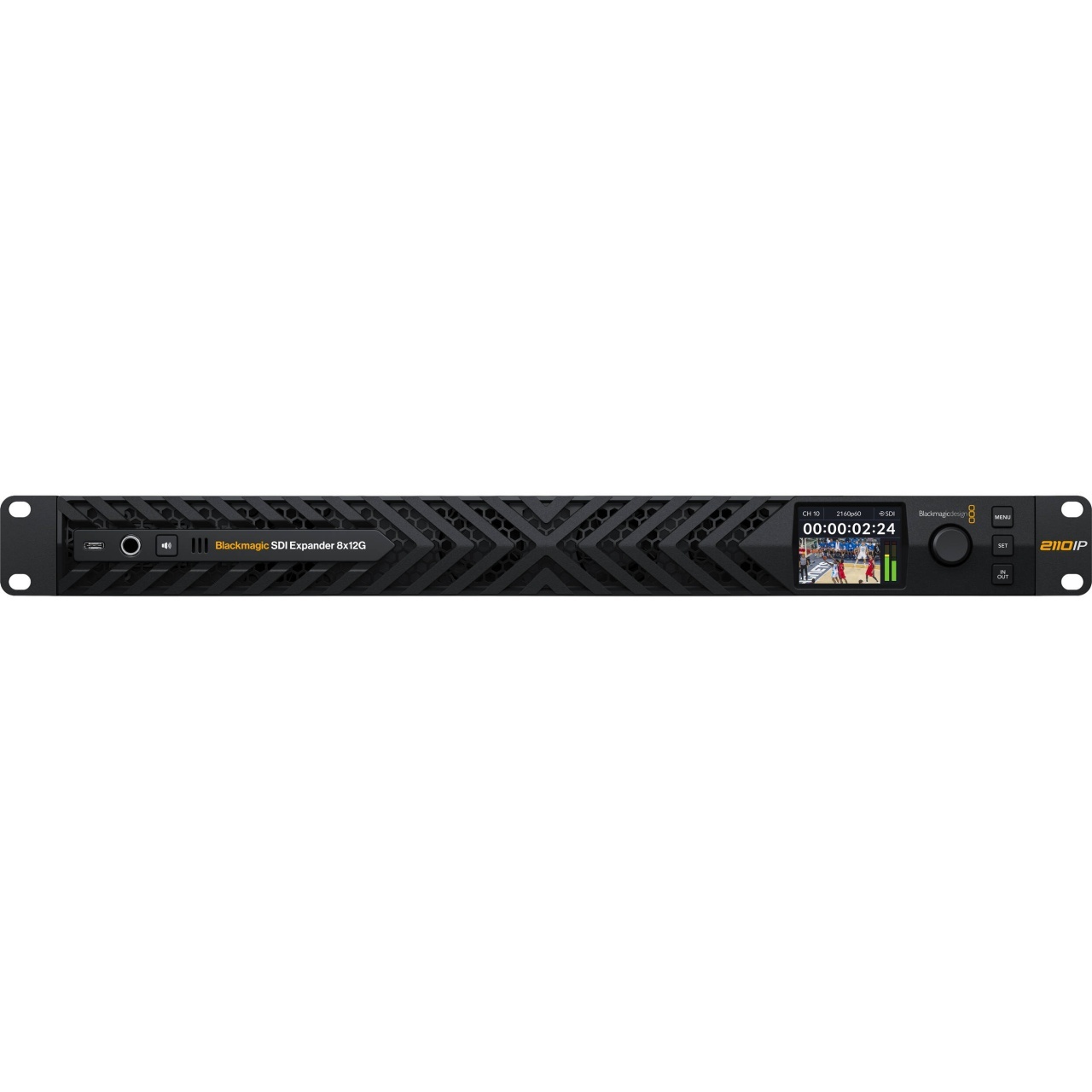

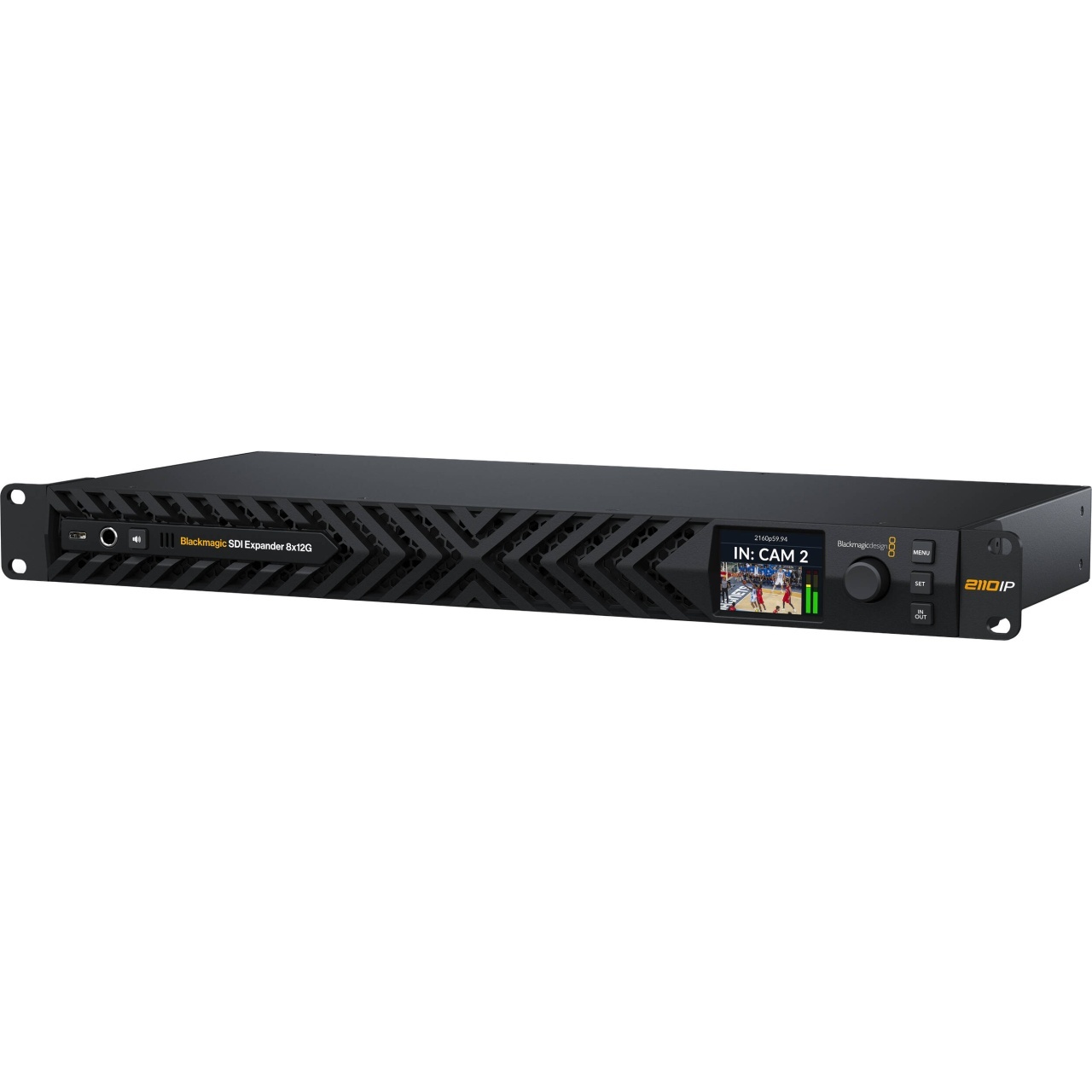

Panoul frontal include un ecran color generos de 2.2 inchi, butoane iluminate dedicate și un controler rotativ tip spin knob pentru selectarea surselor și destinațiilor.

📊

Transmisie completă de metadate

Sistemul oferă acces integral la datele ancilare din fluxul SMPTE 2110-40, menținând intacte codurile de timp RP 188, subtitrările și metadatele statice HDR.

🛡️

Alimentare dublă redundantă

Siguranța în emisie este garantată de două surse de alimentare interne de tip AC, cu intrări independente IEC C14, pentru protecție totală împotriva penelor de curent.

🎧

Monitorizare audio în timp real

Dispune de difuzor intern integrat pe panoul frontal și mufă jack tip headphone de 6.35 mm, permițând inginerului audio să verifice rapid calitatea oricărui canal selectat.

Despre Blackmagic SDI Expander 8x12G

Punte bidirecțională de mare viteză

Blackmagic SDI Expander 8x12G redefiniește modul în care studiourile moderne de televiziune fac tranziția de la infrastructura coaxială la rețelele IP de mare viteză. Capabil să opereze în mod bidirecțional și simultan, echipamentul elimină necesitatea utilizării mai multor convertoare separate. Cele 8 canale independente de intrare 12G-SDI sunt codate în timp real în fluxuri standardizate SMPTE-2110. În mod paralel și complet independent, o magistrală software și hardware preia alte 8 fluxuri IP separate de la rețea și le decodează în semnal video UHD sau HD pe conectorii fizici de ieșire SDI.

Redundanță de rețea de nivel critic

În mediul de broadcast profesional, întreruperea semnalului nu este acceptabilă. De aceea, convertorul dispune de două porturi fizice de rețea de 100G care implementează standardul de protecție la erori SMPTE 2022-7. Această tehnologie trimite simultan aceleași pachete de date pe două magistrale de rețea fizice diferite. Dacă unul dintre switch-urile centrale sau cablurile de fibră optică suferă o avarie, celălalt port preia automat încărcarea fără nicio pierdere de cadre sau degradare a imaginii, păstrând emisia live perfect fluidă.

Control intuitiv și flexibilitate codec

Panoul de control frontal oferă autonomie completă tehnicienilor, fără a fi obligați să utilizeze un computer extern pentru rutele de semnal de bază. Ecranul LCD color de 2.2 inchi afișează o previzualizare clară a imaginii video, standardul detectat, nivelurile de audio metering și timecode-ul. Pentru eficientizarea lățimii de bandă pe infrastructurile IP, convertorul oferă opțional codecul inovator Blackmagic IP10. Acesta permite transmiterea semnalelor pretențioase de înaltă rezoluție Ultra HD la rate de cadre de 2160p59.94 și 2160p60 prin fluxuri IP comprimate eficient.

Aplicații și scenarii de utilizare

Tranziția studiourilor la IP

Permite integrarea camerelor și a mixerelor video **12G-SDI** existente într-o magistrală modernă **SMPTE-2110** fără a înlocui echipamentele de producție de bază.

Regii de emisie mobile (Care de reportaj)

Densitatea mare de procesare de **16 canale în 1 RU** reduce substanțial greutatea totală și spațiul ocupat în rack-ul vehiculelor de producție live.

Distribuție video la distanță

Folosește infrastructura de fibră optică și switch-urile **100G Ethernet** pentru a transporta semnal video necomprimat la distanțe mari în complexe sportive sau clădiri corporate.

Sisteme de monitorizare master control

Inginerii de sistem pot folosi **search dial-ul frontal** pentru a scana rapid și a monitoriza local pe ecranul integrat oricare dintre intrările video active.

Producții cu arhitectură redundantă

Asigură o siguranță maximă în timpul transmisiunilor critice de tip pay-per-view datorită topologiei de rețea duale **SMPTE 2022-7** și a surselor de alimentare duale.

Integrare în noduri centrale AV

Facilitează rutarea automată și programatică a semnalelor prin protocoale deschise industriale de control de tip **NMOS IS-04** și **IS-05** gestionate centralizat.

Glosar · Tehnologii Broadcast IP

● SMPTE ST 2110

Standard industrial ce definește transportul semnalelor digitale video, audio și a datelor ancilare separate sub formă de fluxuri IP individuale pentru producție.

● SMPTE 2022-7

Tehnologie de protecție ce asigură redundanță seamless prin transmiterea simultană a datelor pe două rute de rețea, prevenind pierderile de cadre.

● NMOS IS-04 / IS-05

Protocoale deschise create de AMWA pentru gestionarea dispozitivelor în rețele IP. IS-04 se ocupă de descoperire și înregistrare, iar IS-05 de managementul conexiunilor.

◐ Blackmagic IP10

Codec proprietar opțional utilizat pentru comprimarea eficientă a fluxurilor video de rezoluție înaltă Ultra HD la 59.94 și 60p pe rețele IP.

Specificații tehnice

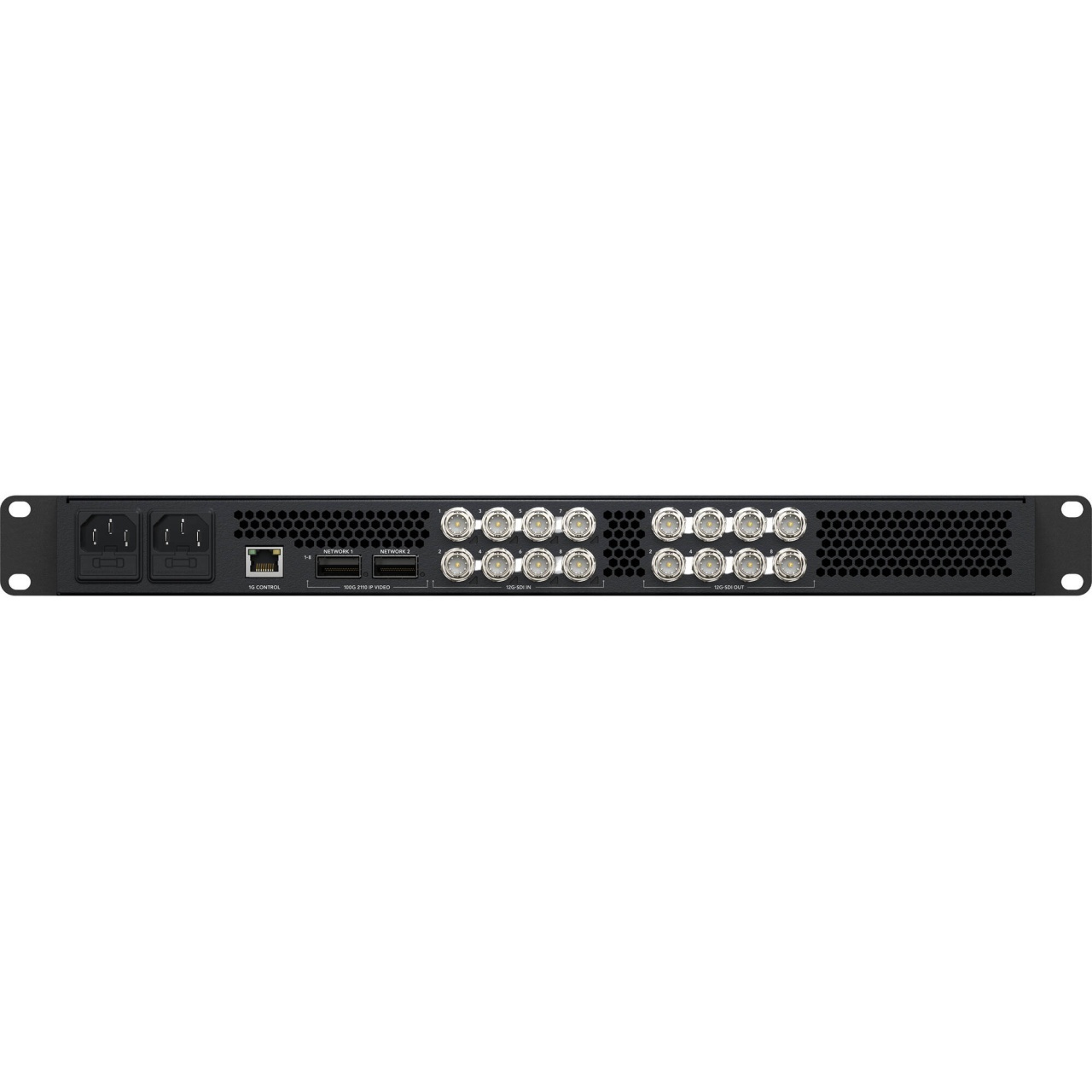

Conexiuni și Interfețe
Rețea IP 2110	2 x 100G QSFP28 (suportă livrare redundantă ST 2022-7 pe două rețele)
Capacitate fluxuri rețea	8 x emițători (Senders) și 8 x receptori (Receivers) Ultra HD sau HD per pereche 100G
Rețea de control	1 x 1G RJ45 pentru control NMOS, configurare și actualizări de firmware
Intrări video SDI	8 x BNC active
Ieșiri video SDI	8 x BNC active
Rate de transfer SDI	1.5G, 3G, 6G, 12G-SDI
Interfețe suplimentare control	1 x USB-C încorporat
Ieșiri audio analogice	1 x conector jack de 6.35 mm pentru căști
Suport Audio și Standarde digitale
Audio SDI	16 canale embedded pe intrările SDI și 16 canale embedded pe ieșirile SDI
Audio IP SMPTE ST 2110	16 canale embedded pe fiecare stream video IP 2110 prin 100G Ethernet
Precizie culoare SDI	10-bit 4:2:2 YUV
Spațiu de culoare	Rec. 709, Rec. 2020
Comutare automată SDI	Detectează automat semnalele HD și Ultra HD. Nivelurile A și B sunt detectate automat pe intrarea 3G-SDI și selectabile de utilizator pe ieșirea 3G-SDI
Conformitate IP Video	SMPTE 2110-20 (Uncompressed Video, IGMP v3), SMPTE 2110-21 Traffic Shaping (Emițător: Narrow; Receptor: Narrow, Wide Synchronous, Asynchronous)
Conformitate IP Audio și Date	SMPTE 2110-30 PCM (Audio Conformance Level C), SMPTE 2110-40 Ancillary Data (acces complet, include RP 188/SMPTE 12M-2, closed captioning, metadate HDR)
Protocoale NMOS suportate	IS-04 v1.3.2 (mDNS/DNS-SD peer-to-peer), IS-05 v1.1.2, BCP-002-01 (Natural Grouping), BCP-004-01 (Receiver capabilities)
Standarde Video Suportate
Standarde SD	525i59.94 NTSC, 625i50 PAL
Standarde HD	720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30
Standarde Ultra HD	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Alimentare și Mediu
Sursă de alimentare	2 x surse interne AC 100-240V, frecvență 50/60Hz, cu socluri de intrare IEC C14
Consum de energie	Nespecificat de producător
Sisteme de operare suportate	Mac 15.0 Sequoia, Mac 16.0 Tahoe sau versiuni ulterioare; Windows 11
Dimensiuni fizice	Format rackabil standard 1 RU, lățime 19 in, adâncime 8.94 in, înălțime 1.74 in
Greutate netă	Nespecificat de producător
Temperaturi de lucru	Operare: 5°C la 40°C (41°F la 104°F); Depozitare: -20°C la 45°C (-4°F la 113°F)
Umiditate relativă	0% la 90% fără condensare

Întrebări frecvente

Cum funcționează conversia bidirecțională pe acest dispozitiv?

Convertorul folosește circuite hardware complet independente. El poate procesa în mod simultan intrarea a 8 semnale video standard 12G-SDI pentru a le trimite ca fluxuri IP în format SMPTE-2110, decodând simultan de pe aceeași rețea alte 8 fluxuri IP primite pentru a le scoate pe cele 8 mufe fizice de ieșire SDI.

Ce avantaje oferă conexiunea duală de rețea 100G?

Cele două porturi QSFP28 de 100G servesc la realizarea unei arhitecturi de rețea redundante conform regulilor standardului SMPTE 2022-7. Fluxurile de date IP critice sunt multiplicate pe două magistrale fizice diferite, prevenind orice cădere accidentală a imaginii pe monitor în cazul unei defecțiuni hardware.

Dispozitivul permite controlul de la distanță în rețea?

Da, administrarea software-ului și rutarea de date se realizează prin intermediul standardelor deschise integrate NMOS IS-04 și IS-05. Controlul rețelei folosește un port adițional dedicat fizic de tip RJ45 Gigabit Ethernet, separat de magistralele video principale.

Sunt suportate metadatele transmise din camerele de emisie?

Da, unitatea oferă acces complet și transparent la întregul flux de date ancilare conform regulilor SMPTE 2110-40. Acesta transportă fără erori codurile de timp (Timecode RP 188/SMPTE 12M-2), semnalele de subtitrări tip closed captioning și metadatele statice necesare pentru transmisiunile în format HDR.
