Blackmagic Design Smart Videohub CleanSwitch 12x12 router video 6G-SDI compact cu re-sincronizare hardware
Avantajele noastre
Descriere
Router video Blackmagic Design Smart Videohub CleanSwitch 12x12
Matrice video compactă 6G-SDI echipată cu sisteme de re-sincronizare hardware pe toate cele 12 intrări, proiectată pentru comutări curate, fără glitch-uri, între surse video de același standard, capabilă să funcționeze ca 12 re-sincronizatoare independente pentru re-timing automat.
Concepte cheie
Re-sincronizarea internă pe fiecare intrare blochează automat cadrele video, asigurând tranziții perfecte și curate, fără pierderi de semnal.
Suportă rutarea simultană de semnale SD, HD și Ultra HD 4K pe același router, cu detectare și adaptare automată a ratei de date.
Dispozitivul poate fi utilizat ca 12 puncte independente de re-timing automat pentru fluxurile SDI care provin din surse externe nesincronizate.

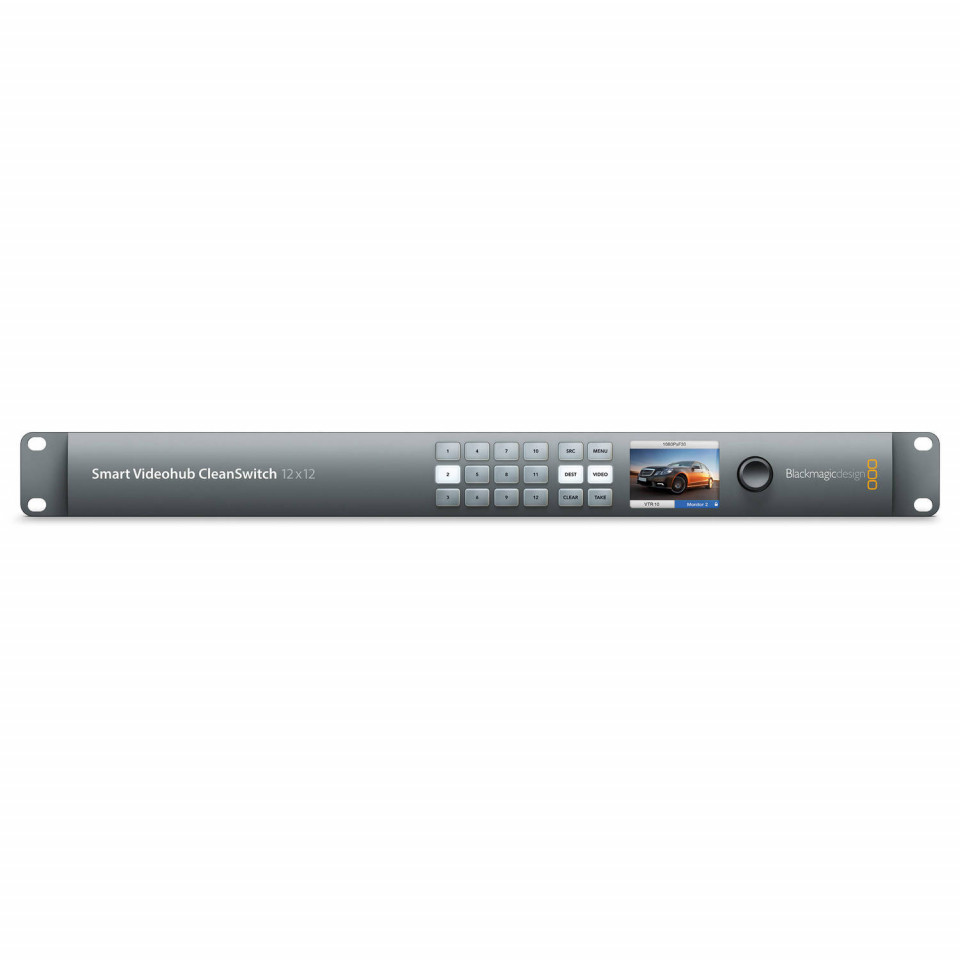

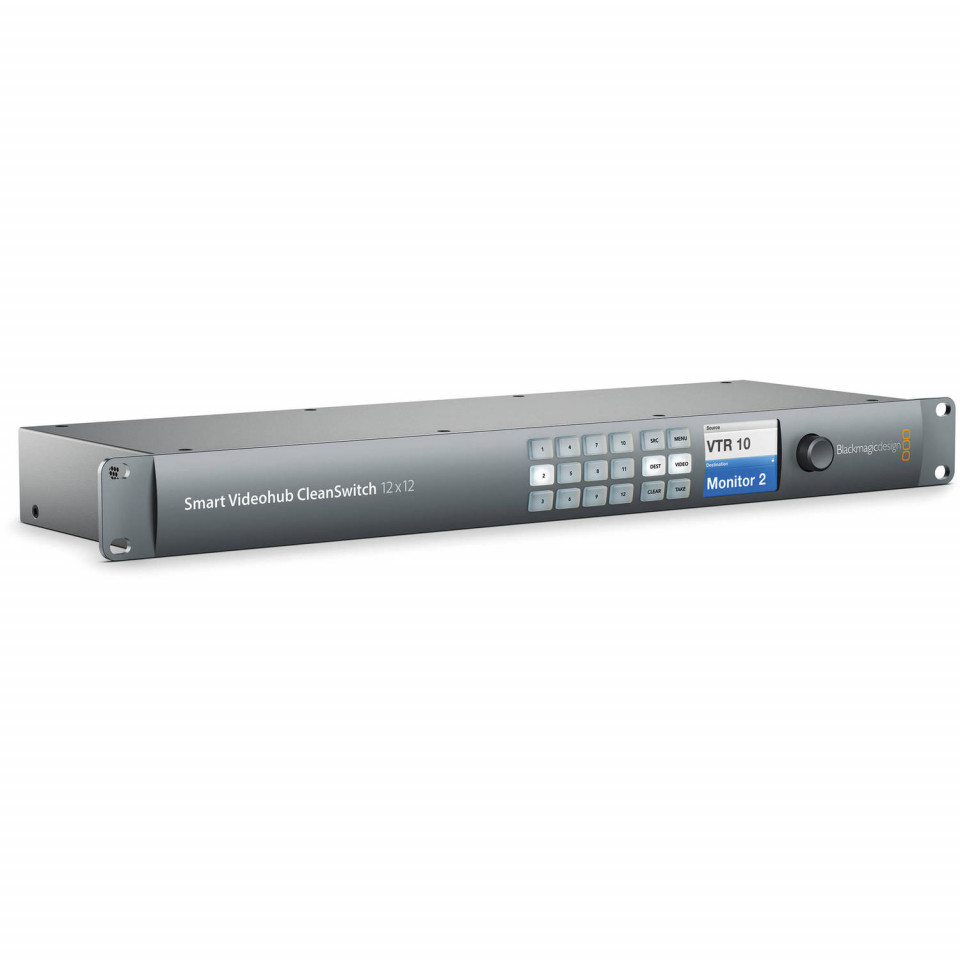

Panou frontal metalic elegant dotat cu butoane dedicate, scroll wheel pentru navigare și ecran LCD color pentru monitorizare video directă.
Caracteristici principale
Oferă 12 intrări video SDI și 12 ieșiri video SDI pe 10 biți, permițând rutarea oricărei surse către oricare destinație independent.
Sistem de recalibrare a timpului (Video Input Re-Sync) prezent pe toate cele 12 intrări pentru a garanta stabilitatea absolută a imaginii.
Funcție integrată de reclocking pe toate ieșirile SDI, asigurând regenerarea semnalului și extinderea distanțelor maxime de cablare coaxială.
Afișaj integrat de înaltă rezoluție destinat vizualizării directe a semnalului video rutat, a etichetelor text și a meniurilor de configurare.
Conexiune RJ45 Ethernet pentru configurare de la distanță și management centralizat prin panouri software sau hardware exterioare.
Conexiune serială dedicată de tip RJ-6 RS-422 pentru controlul automatizat al comutărilor de tip crosspoint din sisteme de automatizare.
Prelucrare video avansată pe 10 biți cu suport complet pentru eșantionarea culorilor 4:2:2 și 4:4:4 în spațiile YUV sau RGB.
Sistem hardware inteligent (Power Fail Protection) care păstrează rutele stabilite și le restaurează instantaneu la pornirea aparatului.
Despre Smart Videohub CleanSwitch 12x12
Tranziții perfecte fără glitch vizual
Dispozitivul Blackmagic Design Smart Videohub CleanSwitch 12x12 reprezintă o soluție tehnică avansată de tip matrice video, concepută special pentru mediile de producție în care calitatea semnalului livrat nu suportă erori. Datorită re-sincronizatoarelor hardware integrate pe absolut fiecare dintre cele 12 intrări SDI, echipamentul realizează o aliniere automată a cadrelor video la nivel de microsecundă. Atunci când se efectuează o comutare între surse diferite care partajează același standard video și aceeași rată de cadre (reference frame rate), CleanSwitch elimină complet perturbările vizuale tradiționale, cum ar fi săriturile de cadru sau ecranul negru temporar. Acest comportament îl face ideal pentru integrarea directă în fluxurile de transmisie live sau ecrane de proiecție publice.
Flexibilitate multi-format și re-timing automat
Arhitectura internă de mare viteză pe bază de conexiuni 6G-SDI oferă o versatilitate remarcabilă, permițând routerului să proceseze simultan formate SD, HD și Ultra HD 4K pe aceeași matrice. Tehnologia de auto-detecție recunoaște instantaneu tipul de semnal introdus pe fiecare linie BNC și adaptează rata de transfer în consecință. Pe lângă funcția sa nativă de router video distribuit, Smart Videohub CleanSwitch poate fi exploatat ca un set de 12 re-sincronizatoare independente. Această caracteristică este esențială atunci când lucrați cu fluxuri video externe nesincronizate (provenite de la camere mobile, feed-uri de satelit sau computere de prezentare), realizând o recalibrare automată a timing-ului (re-timing) înainte ca semnalul să ajungă la mixerele video principale.
Construcție robustă și ergonomie de monitorizare
Gândit pentru utilizare intensivă în regim de broadcast sau instalații fixe de tip server rack, dispozitivul este adăpostit într-o carcasă compactă cu dimensiunea de 1 unitate rack (1U) și o adâncime redusă de mai puțin de 6 inci. Panoul frontal realizat din metal prelucrat mecanic (machined metal) oferă o estetică premium și o durabilitate crescută. Controlul local este extrem de facil datorită celor 12 butoane iluminate pentru selectarea rapidă a surselor, completate de alte 6 butoane de control și o rotiță de tip scroll wheel (spin knob). Ecranul color de 2.2 inch din dotare nu servește doar afișării ierarhiilor de rutare și a denumirilor de intrări, ci funcționează ca un monitor video în timp real, oferind operatorilor certitudinea vizuală a semnalului înainte de redistribuire.
Integrare software și automatizări complexe
Pentru companiile și instituțiile care necesită un control descentralizat, Blackmagic Design include în pachet software-ul de control gratuit pentru sistemele de operare Windows și macOS. Din punct de vedere al conectivității software profesionale, routerul este livrat împreună cu un SDK complet (Software Development Kit) și suportă protocolul nativ Ethernet Videohub Control Protocol, facilitând programarea de scripturi personalizate de comutare. La nivel hardware extern, Smart Videohub CleanSwitch colaborează perfect cu panourile fizice dedicate Blackmagic Smart Control și Blackmagic Master Control, permițând tehnicienilor montarea de butoane de control la distanță direct pe pupitrele de regie sau în sălile de editare video.
Aplicații și scenarii
Asigură rutarea fără cusur a semnalelor secundare direct în emisie, eliminând riscul apariției ecranelor negre în timpul comutărilor dinamice dintre surse nesincronizate.
Ideal pentru conferințe sau concerte unde comutarea camerelor și a prezentărilor de pe PC pe ecranele uriașe din sală trebuie să fie curată, fluidă și instantanee.
Utilizat ca banc de 12 re-sincronizatoare pentru preluarea fluxurilor de la distanță sau din satelit, aducându-le la același numitor comun temporal înainte de mixaj.
Permite distribuirea rapidă a materialelor de lucru 4K sau HD de pe stațiile de editare și colorizare către monitoare de referință sau aparate de înregistrare.
Datorită dimensiunilor compacte (sub 6 inchi adâncime) și rezistenței mecanice, optimizează spațiul din rack-urile vehiculelor de producție mobilă.
Gestionează rețele complexe de ecrane publicitare sau informaționale corporative, schimbând conținutul video programat fără nicio întrerupere de sincronism.
Glosar · Tehnologii
Inovație software și hardware care analizează semnalele video primite și le re-aliniază automat bazat pe intrarea de referință. Previne apariția cadrelor defecte în momentul comutării rutei.
Standard de transmisie digitală prin cablu coaxial care suportă o lățime de bandă de până la 6 Gbps. Permite transportul semnalelor de înaltă rezoluție Ultra HD 4K printr-un singur cablu BNC standard.
Proces de regenerare hardware a datelor digitale din semnalul SDI. Acesta elimină bruiajul de fază (jitter) acumulat pe traseu și re-stabilește forma de undă originală înainte de transmiterea pe ieșire.
Standarde de semnal folosite ca referință centrală (Genlock) în infrastructurile video. Black Burst este utilizat pe scară largă în modurile SD/HD standard, în timp ce Tri-Sync livrează precizia necesară fluxurilor HD/UHD moderne.
Specificații tehnice

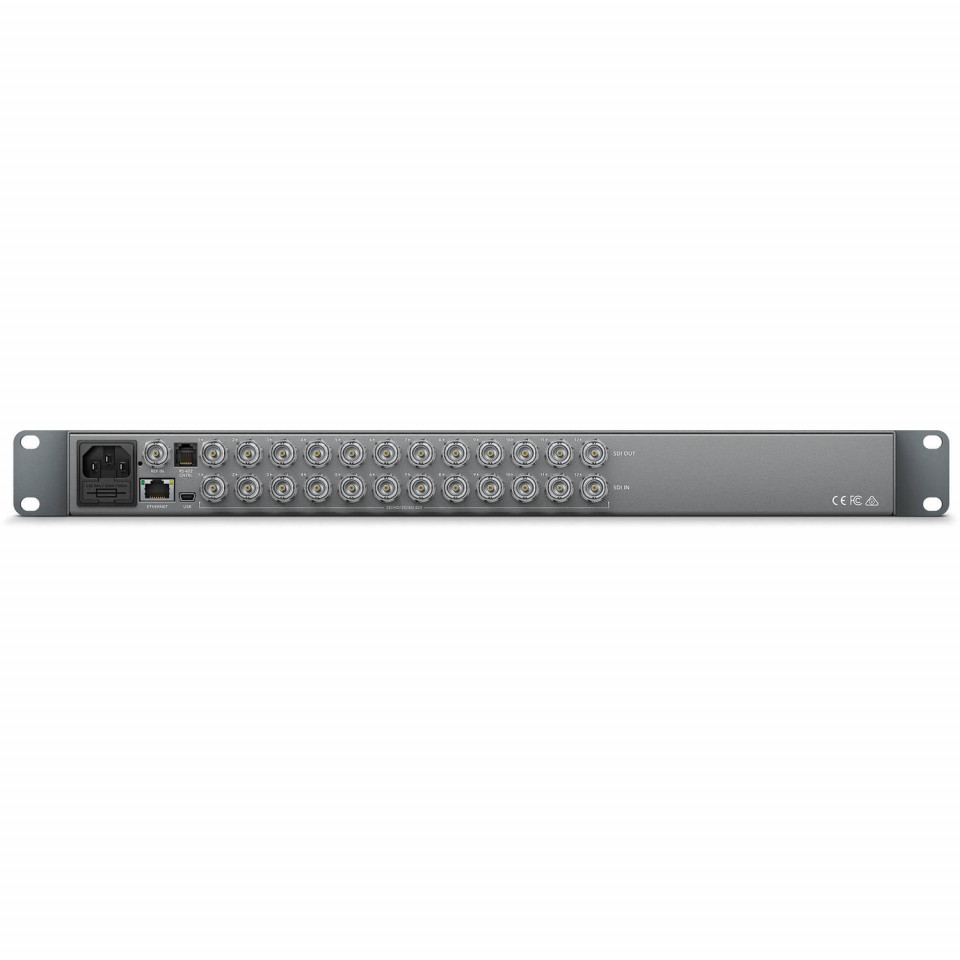

| Conexiuni hardware | |
| Intrări video SDI | 12 x 10-bit SD-SDI, HD-SDI and 6G-SDI. |
| Ieșiri video SDI | 12 x 10-bit SD-SDI, HD-SDI and 6G-SDI. |
| Rate SDI | 3 |
| Video Input Re-Sync | On all 12 inputs for clean switch. |
| SDI Reclocking | On all SDI outputs. |
| Reference Input | Tri-Sync or Black Burst. |
| Control Panel Connection | Ethernet. |
| Serial Control Connection | RJ-6 RS-422. |
| Multi Rate Support | Auto detection of SD, HD or 6G-SDI. Simultaneous routing of 4K, HD and SD video. |
| Updates | USB |
| Standarde Video Suportate | |
| SD Video Standards | 525159.94 NTSC, 625150 PAL. |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 |
| 2K Video Standards | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30 |
| 4K Video Standards | 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p |
| Procesare și semnal | |
| SDI Compliance | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A and B, ITU-R BT.656 and ITU-R BT.601. |
| SDI Video Sampling | 4:2:2 and 4:4:4 |
| SDI Audio Sampling | Television standard sample rate of 48kHz and 24 bit. |
| SDI Color Precision | 10-bit 4:2:2 and 4:4:4 |
| SDI Color Space | YUV or RGB. |
| SDI Auto Switching | Automatically selects between SD-SDI, HD-SDI, and 6G-SDI on each input. |
| SDI Metadata Support | Video payload identification ancillary data as per SMPTE 352M. |
| Management și Control | |
| Front Panel Router Control | 12 buttons for local control of Videohub. 6 buttons and scroll wheel for control of LCD display or RJ45 Ethernet. |
| Router Configuration | Via front panel LCD or RJ45 Ethernet. |
| RS-422 Router Control | 1 x input for controlling router crosspoint switching. |
| Built in Control Panel | 12 buttons for local control of Videohub with 6 buttons and scroll wheel for menu control. 2.2 inch color display. |
| External Control Panel | Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Blackmagic Smart Control and Blackmagic Master Control hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol. |
| Software Control | Router control included free for Windows™™™ and Mac™. |
| Internal Software Upgrade | Via included updater application. |
| Operating Systems | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10, 64-bit. Windows 11. |
| Alimentare și Specificații Fizice | |
| Power Fail Protection | Router connections preserved and restored instantly at power on. |
| Power Supply | IEC power cable required. 100-240V AC input. |
| Dimensiuni fizice | Lățime: 19 in · Adâncime: 6.30 in (Less than 6 inches deep) · Înălțime: 1.73 in |
| Greutate unitate | 4.14 lb |
| Physical Installation | 1 rack unit size. |
| Operating Temperature | 0° to 40° C (32° to 104° F) |
| Storage Temperature | -20° to 45° C (-4° to 113° F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Ce înseamnă mai exact funcția CleanSwitch și prin ce diferă de un router SDI standard?
Un router SDI standard comută semnalul electric direct, ceea ce poate cauza desincronizări temporare (glitch-uri, sărituri sau ecrane negre) pe monitorul de destinație dacă sursele nu sunt blocate perfect în fază extern. Modelul CleanSwitch integrează re-sincronizatoare hardware pe fiecare intrare, re-aliniind cadrele în mod automat pentru ca tranzitia să fie perfect curată vizual.
Pot comuta prin funcția CleanSwitch între formate video diferite, de exemplu de la HD la Ultra HD?
Matricea permite rutarea simultană a formatelor mixte (SD, HD, Ultra HD) pe intrări diferite, însă funcția de comutare curată (clean switch) este garantată exclusiv atunci când switching-ul se realizează între surse care folosesc același standard video și se potrivesc cu rata de cadre de referință (reference frame rate).
Este necesar un calculator permanent pornit pentru a menține rutele video active?
Nu. Routerul funcționează complet independent după configurare. Mai mult, datorită funcției Power Fail Protection, în cazul unei pene de curent, toate conexiunile stabilite anterior între intrări și ieșiri sunt salvate hardware și restaurate instantaneu în momentul realimentării dispozitivului.
Cum pot controla rutele video dacă echipamentul este montat într-o cameră tehnică izolată?
Echipamentul oferă flexibilitate totală de control de la distanță. Îl puteți conecta la rețeaua locală prin portul RJ45 Ethernet și gestiona prin aplicația gratuită inclusă pentru Mac și Windows sau puteți folosi panouri fizice hardware montate la distanță, precum Blackmagic Smart Control și Master Control.
Ce tip de cablu este necesar pentru alimentare și ce consum are dispozitivul?
Aparatul integrează o sursă de alimentare universală compatibilă cu tensiuni de 100-240V AC. Pentru punerea în funcțiune este necesar un cablu de alimentare standard cu mufă IEC (cablul clasic de PC), care se conectează direct în spatele carcasei metalice.
Conținutul cutiei
Produse complementare recomandate
Sunt esențiale pentru menținerea unei lățimi de bandă stabile și reducerea atenuărilor de semnal pe distanțe lungi în transmisiunile de înaltă rezoluție Ultra HD 4K și HD.
Permite rutarea ultra-rapidă a surselor prin simpla apăsare a unor butoane fizice programabile de la distanță, ideal pentru montarea direct pe pupitrul operatorilor din regie.
Facilitează conversia ieșirilor profesionale BNC SDI venite din matrice pentru a trimite semnalul video curat către monitoare comerciale sau televizoare cu intrare standard HDMI.
Asigură o sursă de referință stabilă (Tri-Sync sau Black Burst) conectată la intrarea dedicate a routerului pentru a coordona ceasul intern al tuturor echipamentelor din studio.
