Blackmagic Design SmartScope Duo 4K monitor dublu pentru rack 3RU cu monitorizare waveform independentă
Avantajele noastre
Descriere
Monitor dublu de rack Blackmagic Design SmartScope Duo 4K
Soluție profesională de monitorizare video în format 3RU, echipată cu două ecrane independente și procesare hardware în timp real pentru afișarea de waveform, vectorscope, histograme și niveluri audio pentru semnale SD, HD și 6G-SDI.
Caracteristici principale

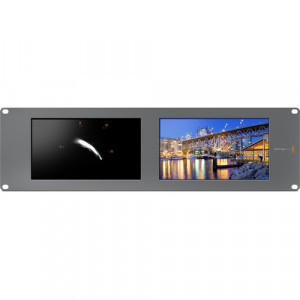

Fiecare dintre cele două ecrane poate afișa în mod separat orice combinație de imagini video sau diagrame de analiză tehnică (scopes).
Permite selectarea rapidă între Luminance Waveform, Vectorscope, RGB Parade, YUV Parade, Histogramă și Audio phase/level.
Sistemul comută automat între standardele SD, HD și 6G-SDI, beneficiind de ieșiri loop-through cu reclocking de semnal.
Suport complet pentru monitorizarea și transmiterea a 16 canale audio integrate în semnalele SD, HD și Ultra HD.
Schimbarea spațiului de culoare între YUV și RGB este realizată direct prin circuite dedicate, fără latență adăugată stației de emisie.
Portul Ethernet integrat cu funcție loop-through permite calibrarea și setarea monitoarelor de pe un singur calculator central.
Despre SmartScope Duo 4K
Monitorizare avansată waveform în regie

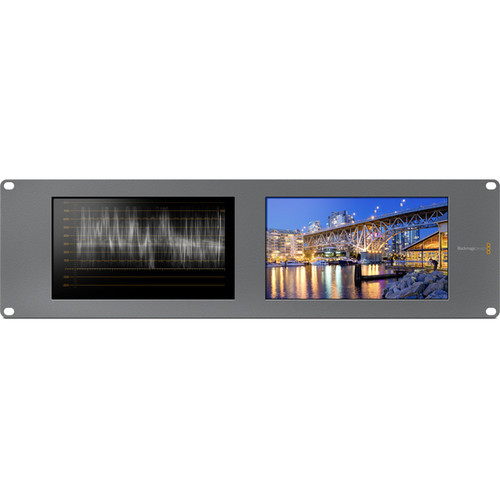

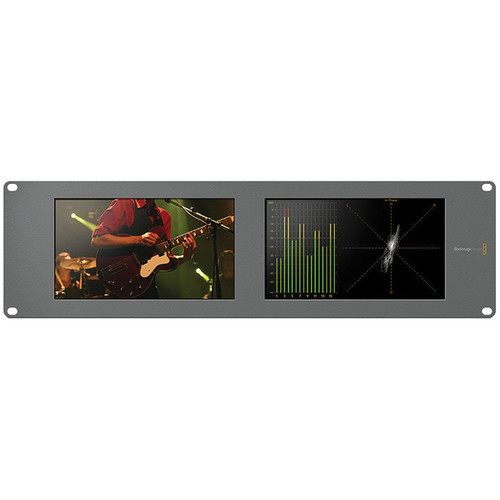

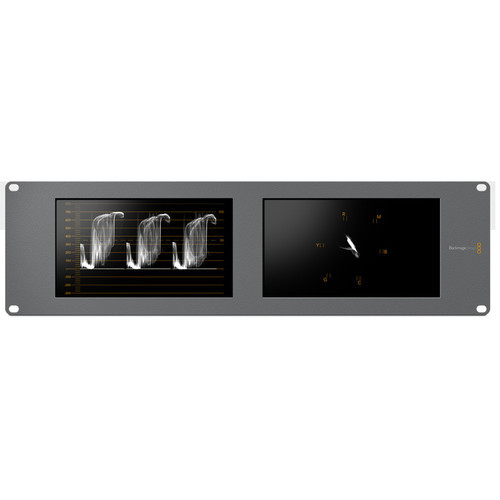

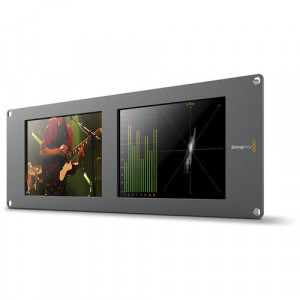

Blackmagic Design SmartScope Duo 4K aduce o flexibilitate critică în spațiile de producție video pro, combinând designul compact de rack al gamei SmartView cu un sistem de analiză tehnică independent. Unitatea integrează două ecrane mari, capabile să ruleze simultan imagini de control sau reprezentări grafice de waveform, vectorscope sau parade. Acest lucru permite inginerilor video să verifice corectitudinea expunerii, balansul de alb și faza audio pe un ecran, în timp ce pe cel de-al doilea monitorizează imaginea video finală de program, totul dintr-un singur șasiu compact de 3 unități de rack.
Compatibilitate extinsă cu formate Ultra HD și 2K
Proiectat pentru fluxuri de lucru moderne de televiziune, SmartScope Duo 4K gestionează nativ semnale video de rezoluții mari, de la standardele clasice SD și HD, până la producții cinematografice 2K DCI și transmisiuni Ultra HD de ultimă generație. Intrările SDI cu reclocking detectează automat rata de date a semnalului primit și configurează ecranul corespunzător. Această capacitate elimină erorile umane și timpii morți asociați configurărilor manuale în timpul evenimentelor live sau transmisiunilor din carele mobile de producție.
Arhitectură fiabilă pentru utilizare non-stop
Construcția robustă a echipamentului este gândită pentru utilizare intensivă în medii industriale și broadcast. Portul USB 2.0 frontal și cel de rețea permit actualizări rapide ale software-ului intern prin intermediul utilitarelor dedicate pentru macOS și Windows. Unitatea prezintă un consum redus de energie de sub 20 de wați și funcționează într-un interval extins de tensiune de la 12 V la 15 V, pachetul incluzând o sursă universală de alimentare cu adaptoare internaționale, asigurând o integrare ușoară în rack-uri oriunde în lume.
Specificații tehnice
| Conexiuni și interfețe | |
| Intrare video SDI | Comută automat între SD, HD și 6G-SD. Reclocked loop through output. |
| Ieșire video SDI | 1 x 10 bit loop through SD, HD and 6G-SDI switchable. |
| Intrare audio SDI | 16 channels embedded in SD, HD and UHD. |
| Ieșire audio SDI | 16 channels embedded in SD, HD and UHD. |
| Suport multi-rate | Standard definition SDI, high definition SDI and 6G-SDI. |
| Tally | 9-pin D connector |
| Interfață computer | USB 2.0 for software updates and Ethernet for configuration |
| Standarde și formate video | |
| Formate SD acceptate | 525i29.97 NTSC, 625i50 PAL |
| Formate HD acceptate | 720p50, 59.94, 60 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60 1080PsF23.98, 24, 25, 29.97, 30 1080i50, 59.94, 60 |
| Formate 2K acceptate | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF |
| Formate Ultra HD acceptate | 2160p23.98, 24, 25, 29.97, 30 |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B and SMPTE 425M. |
| Eșantionare video / audio | Video: 4:2:2 and 4:4:4 · Audio: Television sample rate of 48KHz |
| Precizie culoare / Spațiu | Color Precision: 8-bit · Color Space: YUV and RGB |
| Moduri de monitorizare (Scopes) | Luminance Waveform, Vectorscope, RGB Parade, YUV Parade, Histogram, Audio phase and level. |
| Conversie spațiu de culoare | Hardware based real time. |
| Sistem, mediu și alimentare | |
| Software inclus / Upgrade | Configuration utility for MAC and Windows. Internal Software Upgrade via included firmware updater software. |
| Sisteme de operare compatibile | Mac 10.15 Catalina, Mac 11.1 Big Sur or later. Windows 10, 64-bit. |
| Sursă de alimentare curent | 12V universal power supply included with international socket adapters for all countries. |
| Consum / Tensiune operare | Consum: < 20 Watts · Operational Voltage Range: 12V-15V |

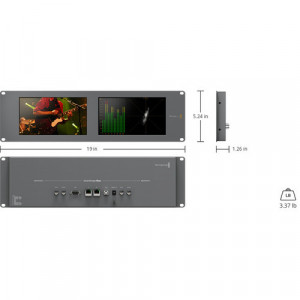

| Dimensiuni fizice / Instalare | 482 mm x 133 mm x 32 mm · Format montare: 3RU |
| Greutate netă | 1.53 kg |
| Temperaturi de lucru / stocare | Operating: 0° to 40° C (32° to 104° F) · Storage: -20° to 45° C (-4° to 113° F) |
| Umiditate relativă admisă | 0% to 90% non-condensing |
Întrebări frecvente

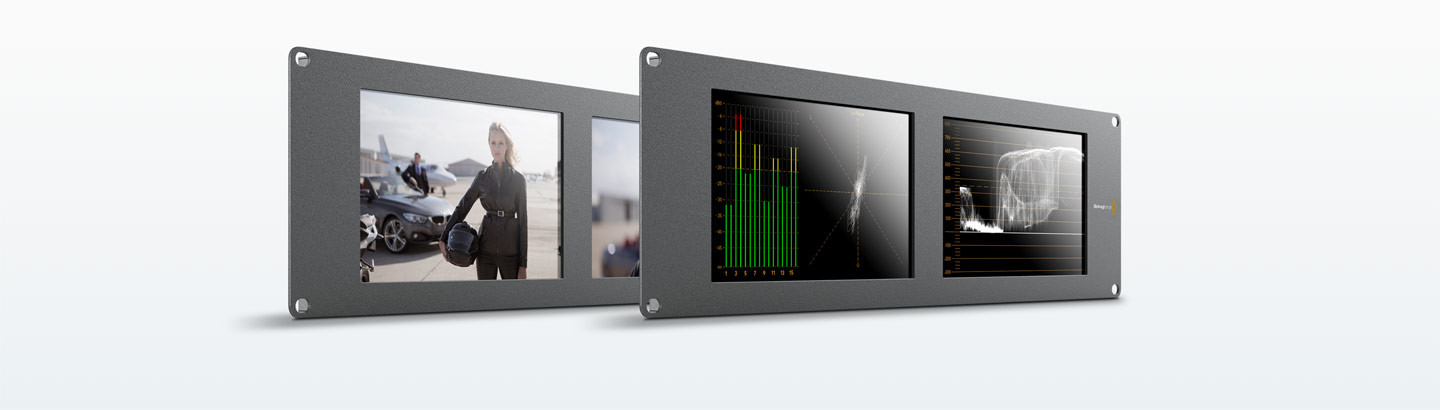

Care este diferența principală între SmartScope Duo 4K și modelul standard SmartView Duo?
În timp ce SmartView Duo funcționează exclusiv ca monitor video de control, modelul SmartScope Duo 4K adaugă module hardware de analiză video independentă (waveform monitoring). Astfel, puteți schimba afișajul oricărui ecran între imaginea video pură și grafice esențiale precum vectorscope, parade RGB/YUV, histogramă sau analiză audio de fază.
Ce rezoluții maxime Ultra HD sunt suportate pe conexiunile 6G-SDI?
SmartScope Duo 4K oferă suport nativ pentru formatele Ultra HD pe conexiunea 6G-SDI la rezoluția 2160p pentru cadențele de 23.98, 24, 25, 29.97 și 30 de cadre pe secundă.
Cum se pot conecta în lanț mai multe monitoare pentru management?

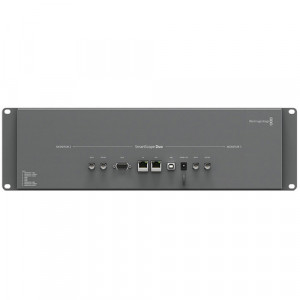

Unitatea include pe panoul din spate un port Ethernet cu loop-through dedicat. Acest lucru vă permite să conectați monitoarele în serie (lanț) de rețea, facilitând configurarea și controlul centralizat de pe un singur computer desktop prin utilitarul software inclus.
Conținutul cutiei
Produse complementare recomandate
Asigură un transfer de semnal digital stabil pentru rezoluțiile Ultra HD și 2K, reducând interferențele parazite din rack-urile aglomerate.
Permit trimiterea fluxurilor video și de timecode sincronizate direct din stația de editare sau grading către intrările monitorului SmartScope.
Facilitează rutarea rapidă și flexibilă a zeci de semnale de cameră sau play-out direct către cele două intrări independente ale unității.
