Convertor Blackmagic Design Studio Converter
Sistem broadcast profesional 1U conceput pentru a conecta toate semnalele camerei printr-o singură legătură IP Ethernet 10G standard, oferind transmisie simultană pentru fluxul video principal, program return, timecode, referință, tally, talkback și control, alături de alimentarea completă a camerei de la distanță.
Concepte cheie
Transportă toate fluxurile bidirecționale de date, video, audio și control printr-un singur cablu de cupru Cat 6A, reducând complexitatea cablării.
Sursa de alimentare internă livrează energie direct prin cablul Ethernet de rețea, eliminând necesitatea prizelor locale lângă cameră.
Separă semnalele la capătul din studio în conexiuni standardizate BNC 12G-SDI, intrări audio analogice și talkback profesional.
Menține alinierea perfectă la nivel de cadru în regii multi-cameră mulțumită conexiunilor dedicate pentru Reference și Timecode In/Out.
Caracteristici principale
Asigură un flux de lucru de tip fibră SMPTE peste cablu de rețea din cupru Cat 6A la costuri semnificativ mai reduse.
Sistemul comută automat între ratele de date de 1.5G, 3G, 6G și 12G pentru suport complet HD și Ultra HD 2160p60.
Alocă canalele SDI 13 și 14 pentru Engineering talkback, iar 15 și 16 pentru Production talkback, cu mufă analogică externă RJ-45.

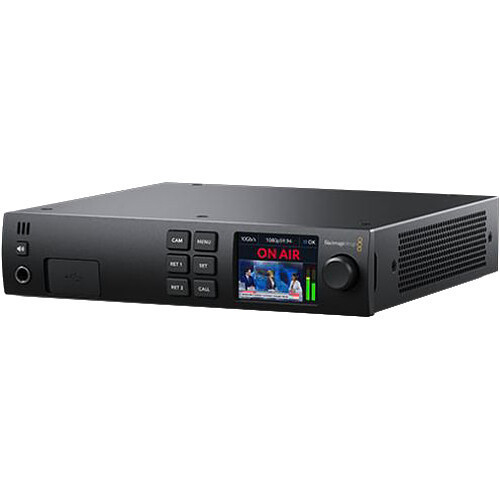

Afișaj integrat pe panoul frontal destinat monitorizării semnalului video, stării conexiunilor și configurării rapide a meniurilor interne.
Dispune de difuzor mono încorporat cu comutator On/Off fizic și mufă jack de 6.35 mm pentru căști pe panoul frontal.
Include un set de 7 butoane iluminate și un buton rotativ (spin knob) precis pentru controlul fin al setărilor dispozitivului.
Sursa internă de 100-240V AC la 50/60Hz garantează integrarea sigură în orice rack tehnic de emisie internațional.
Port Ethernet dedicat separat pentru control extern software, configurare de sistem și actualizări rapide de firmware.
Despre Blackmagic Studio Converter
Optimizarea costurilor cu tehnologia IP 10G
Blackmagic Studio Converter reprezintă puntea tehnologică ideală pentru studiourile și regiile TV care doresc să beneficieze de avantajele fluxurilor de lucru SMPTE pe fibră optică, dar la o fracțiune din costul materialelor utilizate în mod tradițional. Prin intermediul unei conexiuni dedicate 10G Ethernet de mare viteză, dispozitivul permite unificarea completă a semnalelor dintre camera de studio și regie. Fluxul video captat de senzor, semnalul de program return (cu audio embedded), protocolul de timecode, semnalele de referință (genlock), indicatoarele de tally, sistemul de talkback și comenzile complete de control CCU sunt transmise bidirecțional pe un singur cablu de cupru Cat 6A standard, extrem de accesibil și ușor de instalat în orice locație.
Alimentare directă PoE pe distanțe lungi
Una dintre cele mai mari provocări în transmisiunile live sau în poziționarea camerelor în platouri mari este alimentarea electrică a acestora. Blackmagic Studio Converter rezolvă această problemă în mod elegant prin integrarea unei surse de alimentare masive de înaltă eficiență. Aceasta livrează energie electrică pe distanțe lungi direct prin cablul Ethernet de rețea conectat la cameră (Power over Ethernet), generând o putere stabilă. Drept urmare, operatorii nu mai depind de prezența unor surse de alimentare suplimentare sau a unor prize de rețea în proximitatea trepiedului camerei, sporind flexibilitatea deplasării și reducând timpul necesar pentru instalarea setup-ului tehnic.
Interfață avansată de breakout și conexiuni 12G-SDI

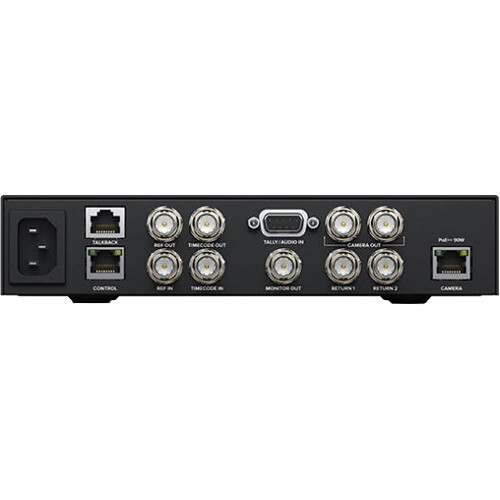

La capătul din studio, convertorul funcționează ca o unitate de breakout completă pentru toate tipurile de conexiuni necesare unui switcher video sau unui mixer audio profesional. Panoul din spate dispune de două ieșiri video SDI pentru semnalul de cameră, două intrări de program return SDI independente, o ieșire dedicată 3G-SDI Monitor Out pentru previzualizare locală și conectori BNC pentru Timecode și Reference (Tri-Sync sau Black Burst). În ceea ce privește componenta audio, echipamentul suportă integrarea a două canale de audio analogic de program prin intermediul unui conector robust cu 9 pini, oferind inginerilor de sunet control total asupra semnalului distribuit.
Control local intuitiv și design rackabil profesional
Construit într-un șasiu metalic compact cu o lățime de jumătate de unitate de rack (1/2 RU), Studio Converter poate fi montat cu ușurință pe un raft universal alături de un al doilea convertor sau alte echipamente compacte de broadcast. Panoul frontal este proiectat pentru operare rapidă în situații de stres specifice producțiilor live, punând la dispoziție butoane dedicate pentru selectarea camerelor sau navigarea prin meniu și un controler rotativ metalic precis. Ecranul LCD color integrat de 2.2 inch oferă un feedback vizual instantaneu asupra formatelor video utilizate și stării curente a transmisiei (cum ar fi semnalizarea stării ON AIR pe ecran), eliminând nevoia conectării unui monitor extern de diagnoză.
Aplicații și scenarii
Simplifică rețeaua de cabluri din platou către camera tehnică, înlocuind mănunchiurile groase de cabluri SDI, XLR și de alimentare cu un singur cablu de rețea Cat 6A.
Optimizarea spațiului limitat și a greutății din camioanele de regie prin utilizarea formatului compact 1U și reducerea greutății totale a cablurilor transportate pe teren.
Instalare rapidă a camerelor la distanțe mari față de pupitrul tehnic central în săli de conferințe, fără a fi necesară identificarea unor prize electrice pe scenă.
Trimiterea semnalelor video Ultra HD stabile de la camerele amplasate pe marginea terenului direct în regia principală, menținând latența la un nivel imperceptibil.
Permite montarea discretă a camerelor în puncte fixe înalte sau îndepărtate, controlul complet și alimentarea realizându-se discret printr-un singur traseu de rețea.
Transformă semnalele camerelor de studio în fluxuri centralizate gata de a fi captate de mixere broadcast avansate pentru transmisii online de înaltă fidelitate.
Glosar · Tehnologii
Tehnologie de transmisie a datelor prin cablu din cupru (Cat 6A) capabilă de viteze de până la 10 Gb/s. În mediul broadcast, ea dublează flexibilitatea fibrei SMPTE la un cost de implementare net inferior.
Interfață digitală serială capabilă să proceseze semnale video cu rezoluții mari și frame rate-uri ridicate. Suportă standardele inferioare 1.5G, 3G și 6G-SDI, trecerea realizându-se complet automat în funcție de input.
Standarde de sincronizare video (genlock) utilizate pentru a alinia sincronizarea cadrelor între multiple dispozitive video dintr-o regie de emisie, prevenind drop-urile de cadre la comutare.
Sistem care permite transmiterea energiei electrice în paralel cu datele media prin cablarea standard de rețea. Permite alimentarea integrală a echipamentului terminal direct din unitatea centrală convertizoare.
Specificații tehnice
| Conexiuni și Interfețe | |
| Ieșiri video SDI | 2 |
| Intrări video SDI | 2 |
| Ieșiri monitor SDI | 1 |
| Rate SDI | 1.5G, 3G, 6G, 12G. |
| Difuzor încorporat | Mono |
| Intrări audio analogice | Suport pe 2 canale analog Program audio in via conector cu 9-pin. |
| Ieșiri audio analogice | 1 x jack de căști de 6.35 mm. |
| Intrare audio SDI | Return 1 cu 2 canale de Program audio embedded în 1.5G/3G/6G/12G-SDI. 4 talkback channels pe canalele 13, 14, 15 și 16. Return 2 cu 2 canale de audio embedded în 1.5G/3G/6G/12G-SDI. |
| Ieșire audio SDI | 2 channels de Program audio embedded în 1.5G/3G/6G/12G-SDI. 4 talkback channels pe canalele 13, 14, 15 și 16. |
| Conexiuni Timecode | 1 x BNC In, 1 x BNC Out. |
| Conexiuni Referință | 1 x BNC In, 1 x BNC Out. Tri-Sync sau Black Burst. |
| Audio Talkback | Canalele SDI 13 și 14 pentru Engineering talkback. Canalele SDI 15 și 16 pentru Production talkback. Conector RJ-45 Talkback pentru sisteme analogice externe de talkback. |
| Ecran | LCD de 2.2 inch |
| Ethernet | 1 x conector de cameră RJ-45 PoE 10Gb/s pentru flux de lucru în stil SMPTE Fibre pe cablu de rețea Cat 6A. 1 x 1Gb/s pentru control extern și actualizări de software. |
| Interfață computer | 1 x USB-C. |
| Standarde Video și Procesare | |
| Standarde video HD | 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60 |
| Standarde video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Conformitate SDI | SMPTE 292M, SMPTE 424M, SMPTE 425M level A și B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 și SMPTE 2082-10. |
| Eșantionare audio | Rată de eșantionare standard pentru televiziune de 48kHz și 24-bit. |
| Eșantionare video | 4:2:2 |
| Precizie culoare | 10-bit |
| Spațiu de culoare | REC 709, REC 2020. |
| Suport rate multiple | SDI comută automat între HD, 3G-SDI, 6G-SDI și 12G-SDI. |
| Sistem, Software și Alimentare | |
| Control integrat | Panou de control încorporat cu 7 butoane cu spin knob control și afișaj color de 2.2 inch pentru controlul dispozitivului și setările meniului. |
| Control extern | Ethernet RJ-45 1Gb/s. |
| Software inclus | Camera Utility pentru actualizări de firmware. |
| Sisteme de operare suportate | Mac 13.0 Ventura, Mac 14.0 Sonoma sau o versiune ulterioară. Windows 10 și 11. |
| Sursă de alimentare | 1 x Sursă internă 100-240V AC 50/60Hz cu intrare AC generală. |
| Consum de energie | Maxim 40 W la care se adaugă consumul de energie al camerei conectate. |
| Specificații Fizice și de Mediu | |
| Dimensiuni fizice | Lățime: 210 mm · Adâncime: 226.8 mm · Înălțime: 44.2 mm |
| Greutate | 1.44 kg |
| Temperatură de funcționare | 0°C până la 40°C (32°F până la 104°F) |
| Temperatură de stocare | -20°C până la 45°C (-4°F până la 113°F) |
| Umiditate relativă | 0% până la 90% fără condensare |
Întrebări frecvente
Care sunt avantajele utilizării unui cablu din cupru 10G Ethernet comparativ cu o fibră SMPTE?
Tehnologia 10G Ethernet din cupru livrează exact aceleași avantaje operaționale ca o conexiune pe fibră optică SMPTE (transmiterea concomitentă de date, semnal video, talkback, alimentare și control), însă cablurile standard din cupru și conectorii aferenți au costuri substanțial mai mici și sunt mult mai simplu de asamblat sau reparat pe teren.
Ce lungime sau tip de cablu este recomandat pentru conectarea camerei?
Pentru a asigura lățimea de bandă necesară fluxurilor de date de 10Gb/s și o alimentare stabilă prin cablu, este obligatorie utilizarea unui cablu de rețea standardizat de tip Cat 6A (sau superior), ecranat corespunzător.
Cum este configurat canalul de talkback audio pe acest convertor?
Sistemul folosește canalele audio embedded din fluxul SDI: canalele 13 și 14 sunt alocate exclusiv pentru comunicația de tip Engineering talkback, în timp ce canalele 15 și 16 sunt utilizate pentru Production talkback. Pentru extindere, pe spate există un port analogic dedidat RJ-45.
Ce se întâmplă dacă modific rezoluția camerei din HD în Ultra HD?
Nu este necesară nicio configurare manuală a convertorului. Interfețele sale 12G-SDI sunt de tip multi-rate și dispun de comutare automată (auto-switching), detectând instantaneu standardul video transmis și adaptând ratele SDI între 1.5G, 3G, 6G sau 12G.
Care este consumul maxim de energie al convertorului?
Unitatea internă are un consum de energie propriu de maximum 40 W. La această valoare se va adăuga în mod direct consumul operațional specific al modelului de cameră de studio care este alimentat de la distanță prin cablul Ethernet de legătură.
