Blackmagic Design Teranex Express, convertor de standarde broadcast SD, HD și Ultra HD 12G-SDI

Name: Blackmagic Design Teranex Express, convertor de standarde broadcast SD, HD și Ultra HD 12G-SDI
Brand: Blackmagic Design
SKU: TERANEXEXP12GDL

8.330^,00 Lei (TVA inclus)

TVA inclus | Taxele de livrare se adaugă la checkout.

Solicita termenul de livrare

Solicita publicare produs in SICAP

Cumpara acum, plateste mai tarziu de la 173,74 Lei / Luna (Detalii aici)

Ai gasit un pret mai bun? Plaseaza comanda si castiga puncte de loialitate in valoare de 83^,30 Lei

Avantajele noastre

Finantare companii Plati online securizate Consultanta tehnica

Comenzi telefonice - 0786454622, L - V: 10:00 - 17:30

Cere detalii

Trimite-ne un mesaj

Descriere

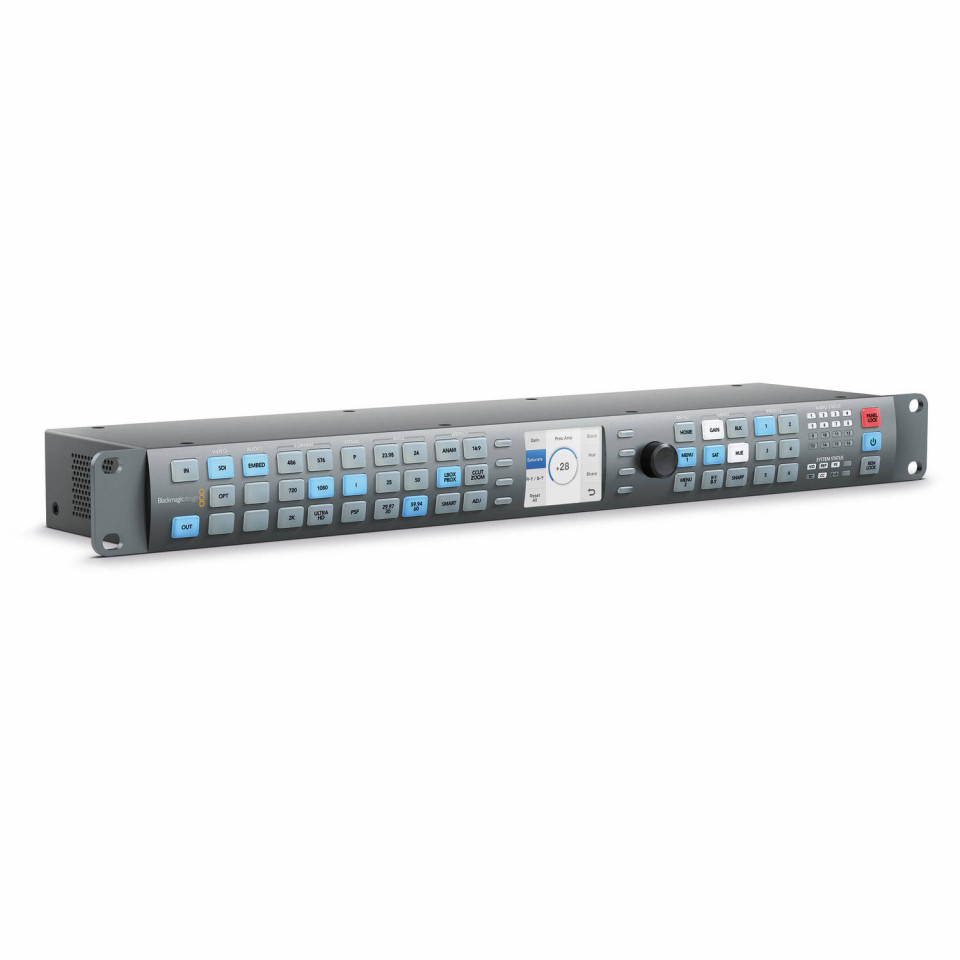

Convertor de standarde broadcast Blackmagic Design Teranex Express

Primul convertor de standarde în timp real din lume dedicat formatelor SD, HD și Ultra HD, echipat cu conexiuni avansate 12G-SDI și tehnologii brevetate de procesare pe 10 biți. Sistemul oferă un număr masiv de 1089 de conversii ascendente, descendente și de standarde cross, asigurând o transparență vizuală totală cerută de marile studiouri de televiziune la nivel global.

Concepte cheie

1089 de conversii în timp real

Flexibilitate extremă cu suport complet pentru up, down și cross-conversion între standarde SD, HD și Ultra HD, rulate la o calitate impecabilă pe 10 biți.

Algoritmi brevetați Teranex

Procesare video transparentă cu de-interlacing de înaltă precizie, eliminare automată de cadență și reducerea zgomotului de imagine pe fluxurile live.

Conectivitate 12G-SDI masivă

Interfețe multi-rate auto-switching care acceptă rate de la SD-SDI la 270 Mb/s până la standardul de ultimă generație 12G-SDI Ultra HD de mare viteză.

Control complet local și IP

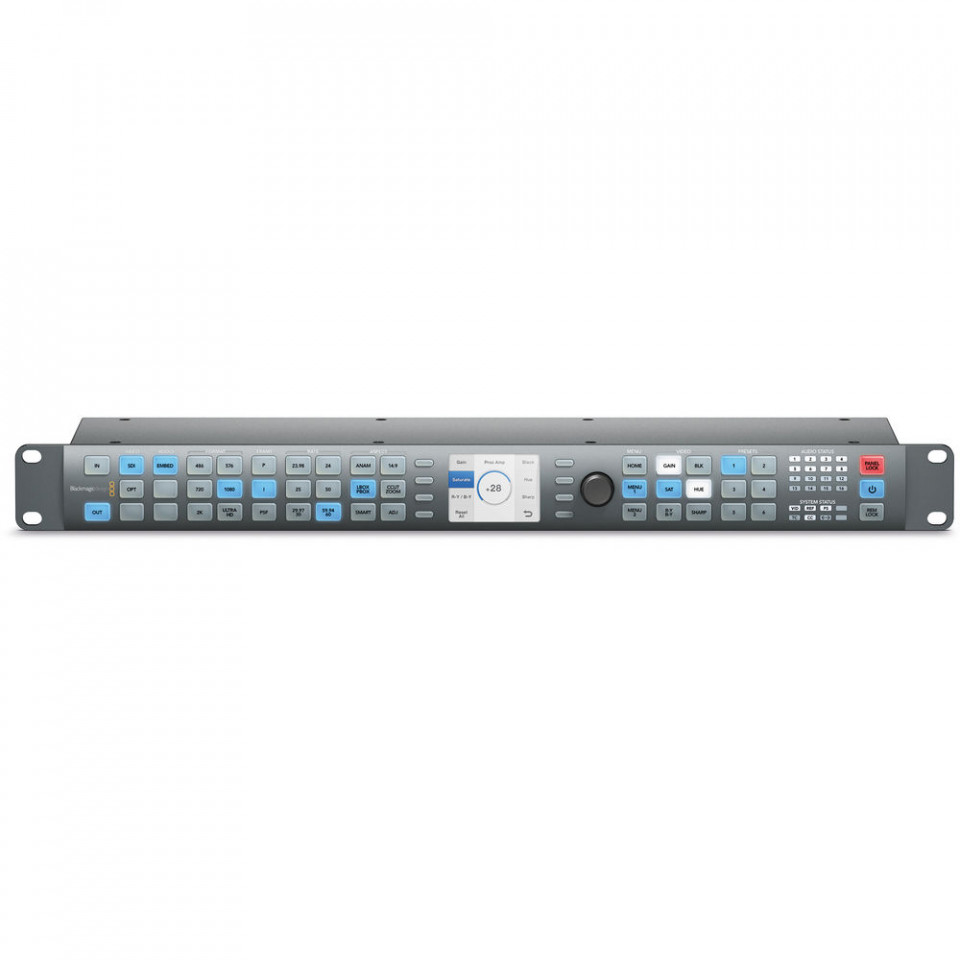

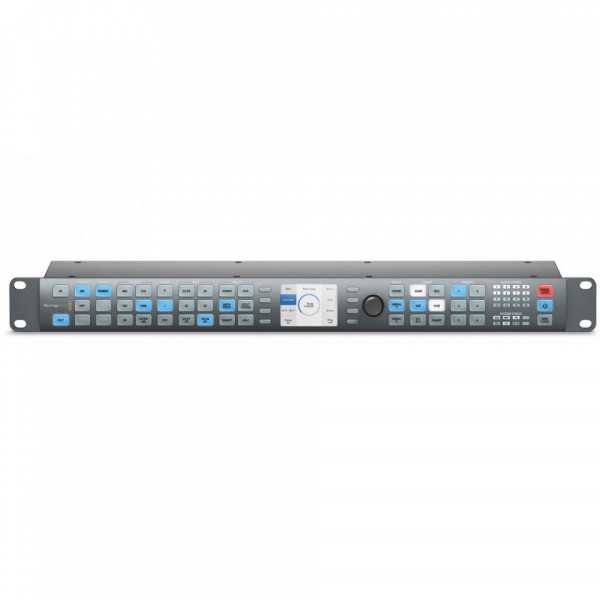

Panou frontal cu butoane iluminate, ecran LCD cu meniuri contextuale intuitive și conexiune RJ45 Ethernet dedicată pentru management de la distanță.

Caracteristici principale

🔀

Conversie masivă de formate

Asigură transformări live de tip up-conversion, down-conversion și cross-conversion, oferind compatibilitate perfectă între tehnologiile de producție.

🎨

Eșantionare video pro la 10 biți

Procesarea structurală folosește eșantionare 4:2:2 SDI cu o precizie a culorii de 10 biți, păstrând tranzițiile line și o fidelitate cromatică absolută.

🔊

Procesare audio multi-canal extinsă

Suportă integrarea și routarea a 16 canale audio independente pentru SDI și conexiuni optice, cu eșantionare standard la 48 kHz pe 24 de biți.

⏱️

Detecție și eliminare automată de cadență

Corectează automat problemele de cadență video (pull-down), chiar și pe materialele video ce au suferit editări sau tăieturi nestandard.

⚙️

Interfață hardware dual-link și quad-link

Permite utilizarea porturilor SDI în mod dual-link sau quad-link (Quad HD Split Square Division) pentru transmiterea flexibilă a semnalelor UHD.

🌈

Conversie în timp real a spațiului de culoare

Conversii bazate pe hardware dedicate trecerilor corecte de semnal între standardele de definiție REC 601 și înaltă definiție REC 709.

🌐

Suport avansat pentru metadate active

Păstrează integritatea informațiilor auxiliare transmițând date de timecode VITC/ATC, WSS, RP186, profile closed captioning și semnale AFD.

⚡

Sursă AC internațională încorporată

Include o sursă internă compatibilă cu standardele electrice globale de 100-240V, cu mufă standard IEC C14, optimizată pentru rack-uri de emisie.

Despre Teranex Express

Calitate vizuală transparentă la nivel broadcast

Blackmagic Design Teranex Express reprezintă standardul de excelență în procesarea video de televiziune, fiind recunoscut de marii radiodifuzori și studiouri din întreaga lume pentru conversiile sale perfect transparente din punct de vedere vizual. Dispozitivul utilizează algoritmi avansați, brevetați, dezvoltați de-a lungul anilor pentru piața de vârf, permițând rularea proceselor complexe direct în flux live fără degradarea semnalului original. Fiecare pixel este analizat individual și interpolat dinamic, asigurând detalii perfecte la trecerile structurale, reducând în același timp artefactele de aliasing sau zgomotul rezidual.

Arhitectură SDI multi-rate de ultimă generație

Proiectat pentru a fi o punte stabilă într-o infrastructură de producție cu cerințe mixte, Teranex Express oferă conexiuni complete 12G-SDI auto-switching, compatibile cu formatele SD, HD, 3G-SDI (Levels A și B), 6G-SDI și 12G-SDI. Dispozitivul identifică automat formatul primit la intrare și execută instant conversia dorită către porturile de ieșire. Versatilitatea este extinsă de capabilitățile dual-link și quad-link, porturile BNC secundare putând fi reconfigurate hardware din meniu pentru a asigura rutarea semnalelor Ultra HD split, separând fluxurile de date în mod convențional conform specificațiilor SMPTE 435-1.

Procesare video avansată și corecție proc amp

Dincolo de funcțiile de bază de schimbare a formatului, echipamentul integrează un motor de procesare în timp real extrem de capabil. Utilizatorii beneficiază de un modul complet pentru de-interlacing de înaltă performanță, scenarii de detecție automată a tăieturilor de scenă (scene cut detection) și un instrument puternic de reducere a zgomotului de imagine digital. Funcțiile de proc amp permit ajustarea manuală a parametrilor esențiali de semnal, incluzând corecții de culoare, controlul aspect ratio-ului, scalare variabilă și fixă, garantând conformitatea semnalului final înainte de transmisia pe satelit sau în sistemele de master control.

Integrare audio complexă și compatibilitate Dolby®

Managementul fluxurilor de sunet este tratat la standard profesional, unitatea fiind capabilă să proceseze până la 16 canale audio digitale embedded. Suportul hardware include funcții native de pass-through pentru formatele de compresie complexe din industrie, fiind asigurat transferul transparent Dolby® AC-3 pe parcursul tuturor tipurilor de conversii. De asemenea, standardul Dolby® E este complet suportat pentru pass-through pe toate segmentele operaționale, exceptând momentele critice în care se execută conversii structurale ale frame rate-ului video, fază în care sunetul necesită realiniere temporală.

Aplicații și scenarii

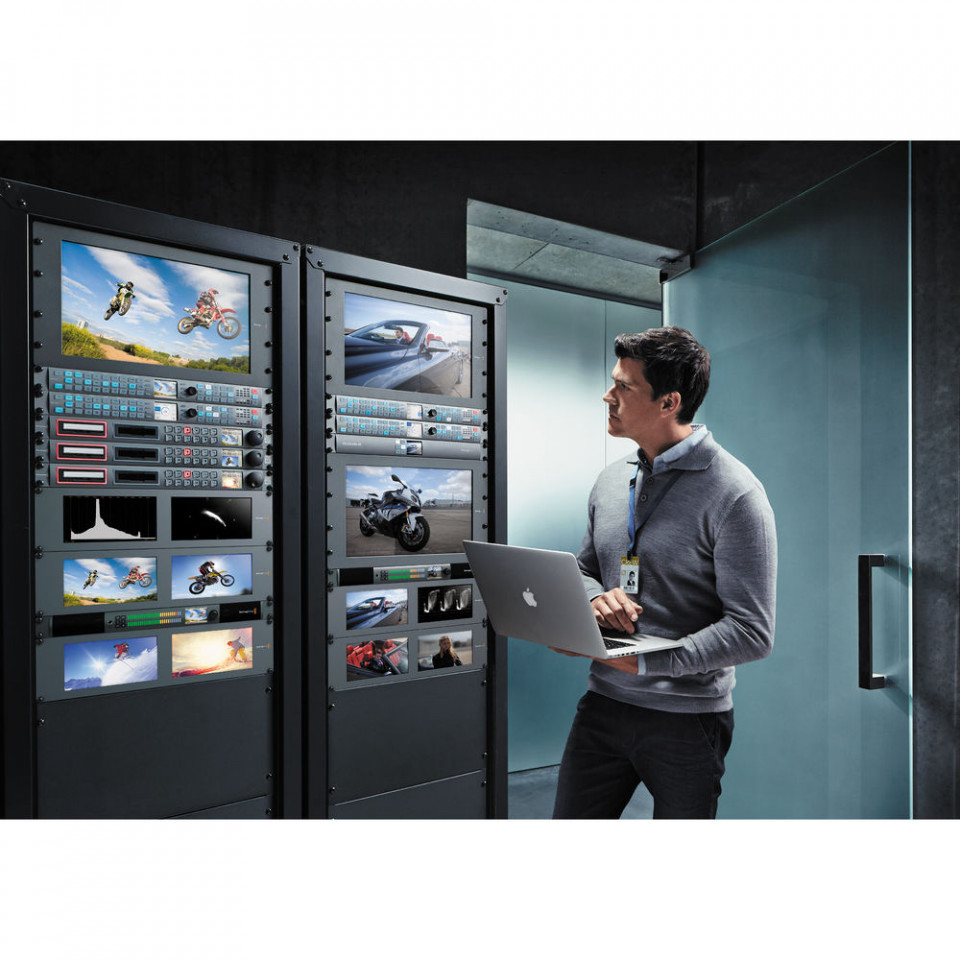

Master Control și stații de emisie

Uniformizează toate feed-urile de intrare externe de la corespondenți, potrivind ratele de cadre și rezoluțiile cu standardul intern al regiei master.

Integrare OB Van (Care de reportaj)

Ideal pentru unități mobile de producție live, permițând conversia instantă a semnalelor UHD locale în semnale HD necesare pentru ecranele de monitorizare secundare.

Arhivare și restaurare conținut

Conversie calitativă a materialelor de arhivă SD NTSC/PAL la formate digitale moderne HD sau 4K, aplicând algoritmi hardware de noise reduction.

Evenimente corporate live și streaming

Permite adaptarea ieșirilor camerelor de cinema profesionale pe 24p sau a semnalelor DCI la frame-rate-uri standard de televiziune 50i/60i sau 50p/60p.

Studiouri de post-producție video

Asigură conversii ultra-precise pe 10 biți necesare în workflow-urile de mastering, conservând spațiile de culoare REC 601 și REC 709 fără abateri.

Distribuție internațională de semnal

Gestionează cu ușurință transpunerea formatelor americane tip NTSC la formatele europene tip PAL, oferind de-interlacing curat și adaptare de timecode.

Glosar · Tehnologii

● 12G-SDI

Standard de transmisie digitală prin cablu coaxial capabil să transporte o lățime de bandă masivă de 12 Gb/s. Permite transmiterea unui semnal video Ultra HD 2160p60 pe un singur cablu BNC, simplificând radical arhitecturile de studio.

● Proc Amp Control

Modul de procesare al semnalului amplificator (Processing Amplifier) ce oferă control direct asupra componentelor video analogice sau digitale corectate, precum nivelurile de gain, luminanță, saturație cromatică și fază (hue).

● Cadence Detection

Tehnologie inteligentă de analiză a cadrelor ce identifică procesul de pull-down aplicat filmelor de 24 de cadre transformate în standarde TV interlatate. Permite reconstruirea cadrelor progresive originale fără artefacte vizuale.

● SMPTE 435-1 (Quad HD Split)

Standard broadcast ce definește modul de descompunere a unei imagini de înaltă rezoluție Ultra HD / 4K în patru cadrane independente (square division), transportate simultan prin 4 legături de date SDI interconectate.

Specificații tehnice

Conexiuni și Interfețe
Intrări Video SDI	1x BNC (IN A) - 10-bit SD, HD, 2K, 3G HD levels A and B, 6G and 12G Ultra HD auto switching. 1x BNC (IN B) - 10-bit SD, HD, 2K, 3G HD and 6G Ultra HD auto switching. Usable as dual link input for 4:2:2 3G or 6G UHD.
SDI Video Input Loops	1x BNC (IN A Loop) - Reclocked, 10-bit SD, HD, 2K, 3G HD, 6G and 12G Ultra HD auto switching. 1x BNC (IN B Loop) - Reclocked, 10-bit SD, HD, 2K, 3 Gb/s HD, 6G Ultra HD auto switching.
Ieșiri Video SDI	1x BNC (OUT A) - 10-bit SD, HD, 2K, 3G HD levels A and B, 6G and 12G Ultra HD auto switching. 1x BNC (OUT B) - 10-bit SD, HD, 2K, 3G HD levels A and B and 6G Ultra HD auto switching. Usable as dual link output for 4:2:2 3G or 6G Ultra HD.
Quad SDI Video Outputs	SMPTE 435-1 - Quad HD Split (square division method) only. Utilizes SDI Out A for quadrant A, SDI Out B for quadrant B; reconfigures SDI In A Loop for quadrant C, SDI In B Loop for quadrant D.
Intrări Video Fibrei Optice	1x 10bit SD, HD, 3G HD, 2K, Ultra HD auto switching.
Ieșiri Video Fibrei Optice	1x 10bit SD, HD, 3G HD, 2K, Ultra HD auto switching. (Not available while operating in Dual Link or Quad Link output modes).
Conexiune Fibră Optică	1x SMPTE optical fiber SFP socket (opțional).
Intrări / Ieșiri Audio SDI	16 channels in SD, HD, 3G HD, 2K and Ultra HD.
Intrări / Ieșiri Audio Fibră Optică	16 channels in SD, HD, 3G HD, 2K and Ultra HD.
Intrare Referință (Reference Input)	1x BNC - Black Burst or Tri-level sync.
Interfață Computer / Control	1x USB 2.0 mini B port for software updates. 1x RJ45 10/100 Ethernet for remote control and configuration.
Interfață Procesor (Panou)	Illuminated pushbuttons, status LEDs and LCD with easy to use onscreen menus.
Standarde și Formate Video
Suport Multi Rate	SDI connections are switchable between standard definition, high definition and UltraHD. SDI switches between 270 Mb/s standard definition SDI, 1.5 Gb/s HD-SDI and 2K SDI, 3G HD, 6G and 12G Ultra HD.
SD Video Standards	525i59.94 NTSC, 625i50 PAL
1.5G-SDI HD Video Standards	720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
3G-SDI HD Video Standards	1080p50, 1080p59.94, 1080p60 levels A and B
2K Video Standards	2K DCI 23.98p, 2K DCI 24p, 2K DCI 23.98PsF, 2K DCI 24PsF
Ultra HD Video Standards	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Auto Switching SDI	525 NTSC, 625 PAL, 720HD, 1080HD, 2K 2048 x 1080 and Ultra HD 3840 x 2160 auto switching.
Conformitate SDI (Compliance)	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M
Suport Metadate SDI	VITC/ATC support, SMPTE 12M. Video indexing support including WSS, RP186 and AFD, SMPTE 2016. Closed captioning support for conversions to and from 608 and 708, SMPTE 334M.
Suport Intrări/Ieșiri Timecode	Support for VITC/ATC. No support for LTC.
Suport Dolby® Încorporat	Dolby® AC-3 pass through in all conversions. Dolby® E pass through except during video frame rate conversions.
Procesare și Esantionare
Eșantionare Video (Video Sampling)	4:2:2 SDI
Eșantionare Audio (Audio Sampling)	Television standard sample rate of 48kHz and 24-bit
Precizie Culoare & Spațiu Culoare	10-bit Color Precision. Color Space: REC 601, REC 709.
Aspect Ratio Conversion	Real time variable and fixed aspect ratio conversions.
Real Time Video Processing	Includes noise reduction, cadence detection with insertion/removal, scene cut detection, color correction and proc amp control
Format Conversion	Real time up conversion, down conversion, cross conversion and SD/HD/UHD standards conversion.
Colorspace Conversion	Hardware based real time
Test Patterns încorporate	SMPTE 75% Bars; full field color bars 75%; convergence grid; multiburst; black.
Sistem, Software și Alimentare
Aplicație Control Software	Teranex Setup software control application included free of charge for changing settings via Windows 8.1, Windows 10 and Mac.
Internal Software Upgrade	Via USB Type-B 2.0 using the included Teranex Setup application
Sisteme de Operare Suportate	Mac 10.15 Catalina, Mac 11.1 Big Sur or later. Windows 10, 64-bit.
Alimentare Electrică	1 x built-in international AC power supply with IEC C14 inlet. IEC power cable required. 100-240V, 50-60Hz
Consum de Energie Tipic	42 watts
Instalare Fizică / Dimensiuni	1 rack unit size. Less than 5 inches deep. Lățime: 482 mm · Înălțime: 44 mm · Adâncime: 125 mm
Greutate	1.43 kg
Temperaturi Operare / Stocare	Operating Temperature: 0° to 40° C (32° to 104° F) Storage Temperature: -20° to 45° C (-4° to 113° F)
Umiditate Relativă	0% to 90% non-condensing

Întrebări frecvente

Câte tipuri de conversii poate realiza simultan Teranex Express?

Dispozitivul oferă un ecosistem complet format din 1089 de conversii distincte ascendente (up), descendente (down) și cross-conversion între standarde SD, HD și Ultra HD în timp real, menținând procesarea la o precizie de culoare pe 10 biți.

Sunt suportate conexiunile audio de tip Dolby®?

Da. Sistemul include suport încorporat pentru fluxurile Dolby®. Formatul Dolby® AC-3 este transmis prin tehnologia pass-through în cadrul tuturor conversiilor. Formatul Dolby® E beneficiază de asemenea de pass-through, cu excepția perioadelor în care se realizează conversii active ale frame rate-ului video.

Pot folosi conectori optici cu acest model?

Da, unitatea integrează un soclu dedicat SFP de fibră optică compatibil cu standardele SMPTE. Totuși, modulele optice de intrare/ieșire nu pot fi utilizate în mod activ în momentele în care echipamentul este configurat să funcționeze în modurile video de ieșire Dual Link sau Quad Link.

Ce tip de semnale de timecode sunt acceptate?

Teranex Express oferă suport complet la intrare și la ieșire pentru metadatele de timecode de tip VITC (Vertical Interval Timecode) și ATC (Ancillary Timecode). Echipamentul nu oferă suport pentru semnalele de timecode de tip LTC (Linear Timecode).

Cum funcționează modul de ieșire Quad SDI?

Echipamentul respectă standardul SMPTE 435-1 utilizând exclusiv metoda de diviziune în care conținutul este împărțit în patru (Square Division Method). În acest mod de lucru, unitatea folosește ieșirea SDI Out A pentru cadranul A, ieșirea SDI Out B pentru cadranul B, reconfigurând automat portul SDI In A Loop pentru cadranul C și portul SDI In B Loop pentru cadranul D.

Conținutul cutiei

✓1× Convertor broadcast Teranex Express

✓1× Welcome wallet cu cod QR dedicat descarcării aplicației software

✓2× Elementi de protecție tip Bumper guard

✓4× Șuruburi de fixare tip M4 pentru bumper guards

○Cablu de alimentare cu mufă IEC (vândut separat)

○Modul optic de fibră tip SFP SMPTE (vândut separat)

○Cabluri profesionale coaxiale BNC 12G-SDI (vândut separat)

Produse complementare recomandate

Cabluri coaxiale profesionale 12G-SDI BNC

Garantează transmiterea stabilă a fluxurilor masive de date de mare viteză Ultra HD de până la 2160p60 pe o singură legătură coaxială, fără pierderi sau drop-uri de semnal în aplicațiile live critice.

Module transmițătoare/receptoare optice SFP SMPTE

Sunt accesorii esențiale pentru a activa capabilitățile optice native ale dispozitivului. Aceste module permit transportarea semnalelor video profesionale pe distanțe lungi prin rețele optice fără atenuări.

Cabluri de alimentare rezistente cu conector standard IEC C13

Asigură conexiunea electrică optimă a sursei interne internaționale la rețeaua locală de alimentare, fiind proiectate pentru fixare sigură în unitățile de distribuție din rack-urile tehnice.

Generatoare de semnal master sync și referință Black Burst / Tri-Level

Furnizează semnalele de sincronizare absolută necesare portului dedicat de referință BNC al unității Teranex, un pas critic pentru alinierea precisă a cadrelor video în regii de emisie complexe cu multiple surse.

Specificații verificate din fișa tehnică oficială Blackmagic Design.
