Blackmagic Design Teranex Mini Quad SDI to 12G-SDI convertor profesional Ultra HD de la Quad-Link la Single-Link
Avantajele noastre
Descriere

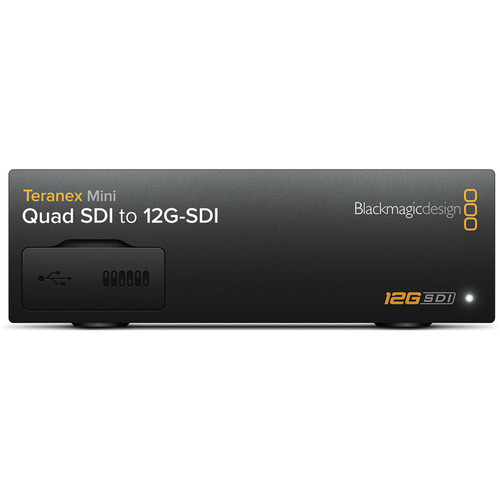

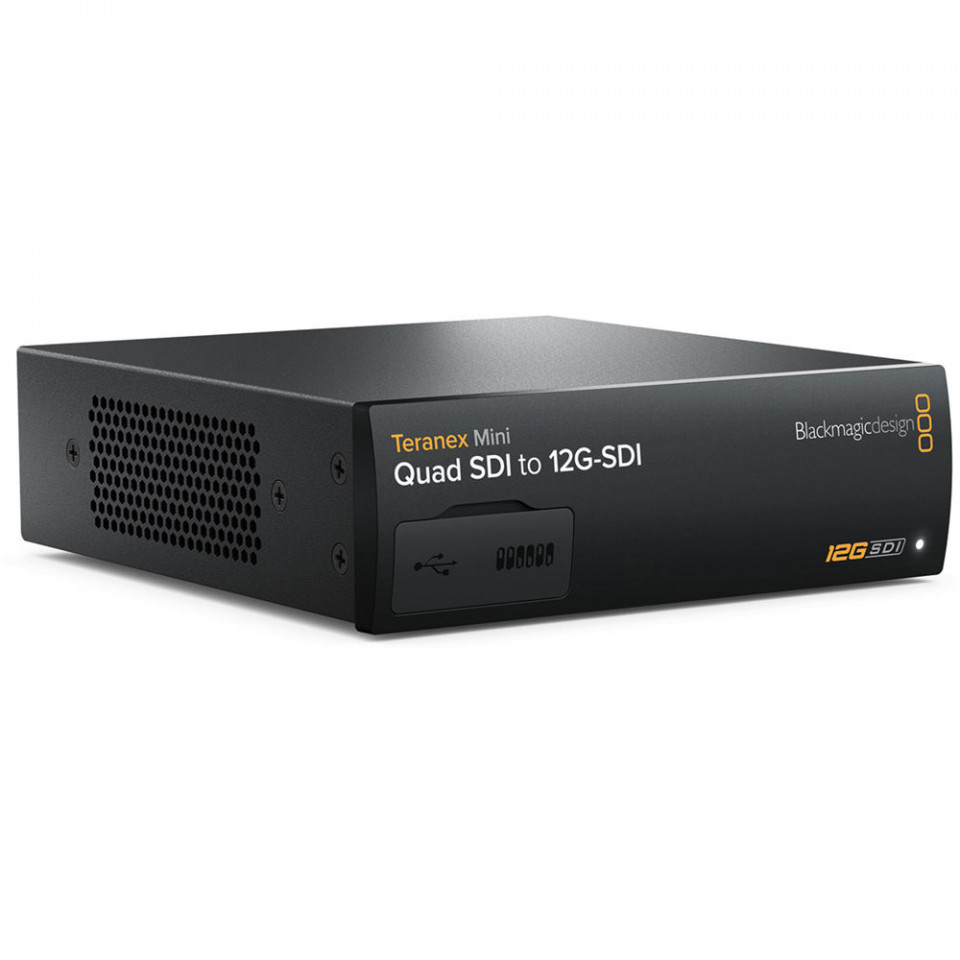

Convertor Blackmagic Design Teranex Mini Quad SDI to 12G-SDI
Convertor broadcast profesional conceput pentru a transforma semnalele video Quad Link SDI Ultra HD într-un singur flux stabil 12G-SDI, facilitând integrarea echipamentelor din generații diferite în regii de emisie, studiouri și sisteme de proiectie moderne.
Caracteristici principale
Permite interconectarea echipamentelor Ultra HD care utilizează patru cabluri coaxiale BNC separate la infrastructurile moderne bazate pe un singur cablu 12G-SDI.
Asigură o compatibilitate deplină în mediile de producție mixte, recunoscând și procesând corect ambele tipuri de mapare a semnalului 3G-SDI.
Include o sursă internă universală de 100-240V AC și poate fi alimentat simultan sau independent prin conexiunea Ethernet PoE+ de 48V DC pentru redundanță.
Echipamentul oferă suport nativ pentru transmiterea a 16 canale audio integrate direct în fluxul SDI, păstrând alinierea perfectă cu semnalul video.
Sistemul de reclocking integrat recondiționează semnalul video degradat pe traseele lungi de cablu, reducând jitter-ul înainte de procesarea finală.
Configurarea de bază se realizează prin mini-switch-uri mecanice sau USB/Ethernet, iar opțional se poate atașa un panou Smart Panel cu ecran LCD și butoane.
Despre Teranex Mini Quad SDI to 12G-SDI
Optimizarea infrastructurii video profesionale
Blackmagic Design Teranex Mini Quad SDI to 12G-SDI reprezintă o soluție tehnică ideală pentru studiourile și companiile de producție care doresc să își protejeze investițiile anterioare în echipamente video Ultra HD. Multe dintre dispozitivele Ultra HD din prima generație utilizează o interfață compusă din patru cabluri coaxiale coaxiale BNC (Quad Link) pentru a transporta semnalul de înaltă rezoluție. Acest convertor compact rezolvă problema complexității cablajului, multiplexând cele patru intrări independente într-o singură ieșire master 12G-SDI, gata de conectat la cele mai noi routere de rețea, switchere de producție sau proiectoare 4K din industrie.
Flexibilitate operațională și comutare automată
Construit pe o platformă extrem de versatilă, dispozitivul integrează funcția de auto-switching pe intrările sale de tip Quad sau Dual Link SDI. Aceasta înseamnă că sistemul detectează instantaneu formatul video de intrare și modifică modul de procesare internă pentru a se potrivi standardelor SD, HD, 2K sau 4K transmise. Compatibilitatea nativă cu formatele standard 3G-SDI Level A și Level B extinde plaja de utilizare, eliminând erorile de sincronizare sau de pierdere a detaliilor de culoare ce pot apărea în lanțurile de transmisie broadcast eterogene.
Management centralizat și fiabilitate în rack
Pe lângă controlul hardware clasic realizat cu ajutorul micro-switch-urilor protejate de pe panoul frontal, Teranex Mini poate fi administrat de la distanță prin intermediul conexiunii Ethernet active sau local prin USB, utilizând o aplicație utilitară gratuită compatibilă cu sistemele de operare Windows și macOS. Designul modular inteligent permite montarea facilă în rack-uri tehnice standard, ocupând doar o fracțiune din spațiu. Opțiunea de alimentare prin cablul de rețea (Power over Ethernet - PoE+) asigură o linie secundară de siguranță critică, menținând convertorul activ chiar și în cazul unei defecțiuni pe linia principală de curent AC.
Specificații tehnice

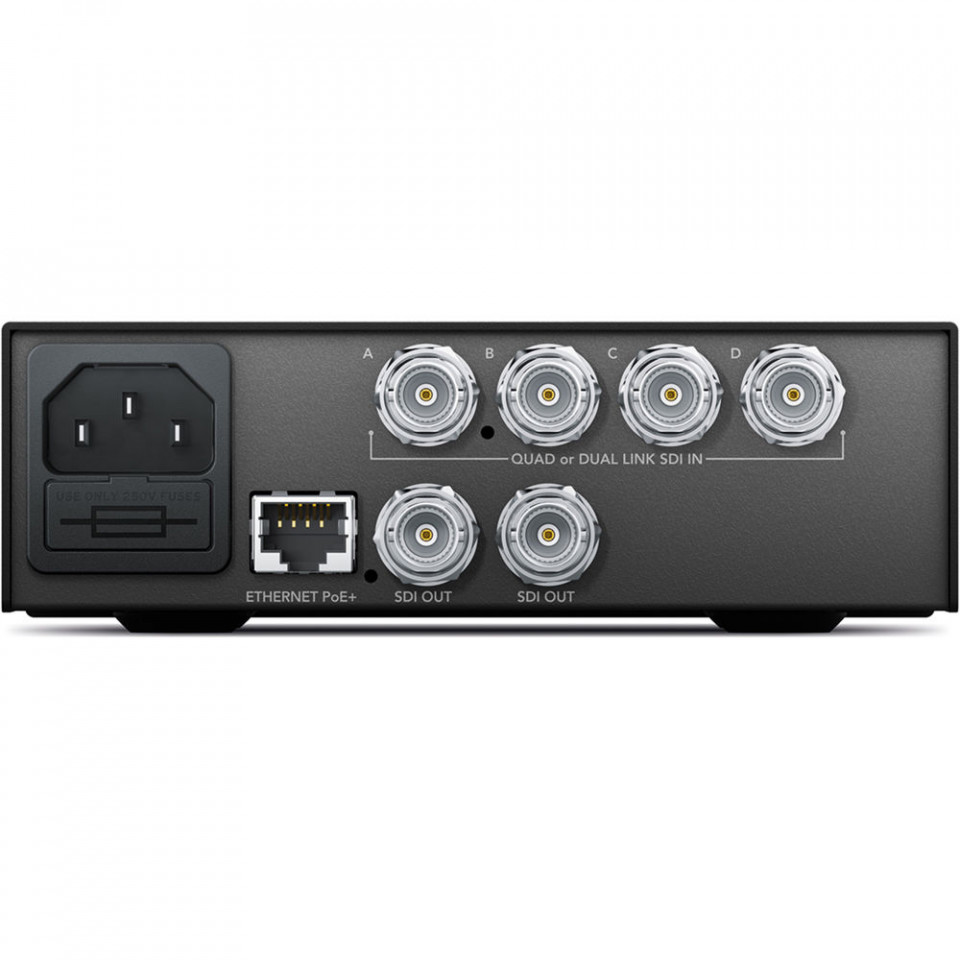

| Conexiuni și interfețe | |
| Intrări video SDI | 4 x 12G-SDI SD/HD/2K/4K auto switching. (Quad sau Dual Link SDI In) |
| Ieșiri video SDI | 2 x 12G-SDI |
| Suport Multi Rate | Automatic switching între SD/HD/2K și 4K |
| Audio Embedded | 16 canale. |
| Actualizări și Configurare | USB sau Ethernet |
| Reclocking | Yes |
| Standarde Video Video Standards | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| Rate Video SDI | Conexiunile video SDI sunt comutabile între standard definition, high definition level A and level B 3G-SDI, 6G-SDI and 12G-SDI. |
| Eșantionare Video SDI | 4:2:2 and 4:4:4 |
| Eșantionare Audio SDI | Rată de eșantionare standard pentru televiziune de 48 kHz and 24-bit. |
| Spațiu de Culoare SDI | YUV & RGB |
| Software și Control Settings | |
| Control Software | Upgrade software Mac™ și Windows™ via USB and Ethernet. |
| Upgrade Software Intern | Via aplicație updater inclusă. |
| Sisteme de Operare | Mac 10.15 Catalina, Mac 11.1 Big Sur sau ulterior. Windows 10, 64-bit. |
| Control Setări de Bază | Mini Switches, USB și Ethernet prin utilitar software gratuit. |
| Control Panou Frontal Opțional | Smart Panel frontal cu ecran LCD, potențiometru rotativ (rotary knob) și șase butoane de setări. |
| Alimentare și Specificații Fizice | |
| Sursă de Alimentare | 1 x sursă de alimentare AC internațională încorporată cu mufă de intrare IEC C14. Necesită cablu de alimentare IEC. Intrare 100-240V AC. |
| Power over Ethernet (PoE) | Poate fi alimentat la 48V DC folosind PoE+ (power over ethernet). |
| Consum de Energie | 16 Wați |
| Interval Tensiune Operațională | 100-240V AC |
| Dimensiuni | Lățime: 140 mm · Lungime/Adâncime: 170 mm · Înălțime: 44 mm |
| Greutate | 580 g |
| Mediu Înconjurător | Temperatură de operare: 0° până la 40°C (32° până la 104°F) Temperatură de stocare: -20° până la 60°C (-4° până la 140°F) Umiditate relativă: 0% până la 90% fără condensare |
Întrebări frecvente
Pot alimenta dispozitivul exclusiv prin rețeaua Ethernet?
Da. Echipamentul Teranex Mini acceptă alimentare prin standardul PoE+ (Power over Ethernet) la 48V DC, ceea ce înseamnă că poate funcționa complet fără o conexiune la rețeaua tradițională de curent AC, cu condiția să fie conectat la un switch sau injector PoE+ corespunzător.
Ce reprezintă suportul pentru Level A și Level B 3G-SDI?
Acestea sunt două metode diferite de mapare a semnalului video de înaltă definiție pe un singur link de bandă largă 3G-SDI. Convertorul Teranex Mini recunoaște automat ambele standarde la intrare, oferind o interoperabilitate excelentă fără a necesita configurări manuale complicate.
Cum pot monitoriza parametrii video direct pe unitate?
Deși modulul de bază include mini-switch-uri ascunse, designul fizic modular permite înlocuirea panoului simplu de plastic cu un modul opțional Smart Panel. Acesta adaugă un display color LCD de mici dimensiuni, un buton rotativ pentru navigare și butoane fizice dedicate setărilor rapide.
Conținutul cutiei
Produse complementare recomandate
Sunt esențiale pentru asigurarea transportului curat al fluxului video consolidat pe distanțe medii și mari, minimizând atenuările la frecvențe înalte 4K.
Modul opțional dedicat care adaugă control vizual local, monitorizare audio-video în timp real și posibilitatea configurării rapide direct din rack-ul de emisie.
Accesoriu mecanic robust 1U care permite asamblarea ordonată a până la trei module din gama Teranex Mini în interiorul unui cabinet rack standardizat de 19 inchi.
