Blackmagic Design Teranex Mini SDI to Analog 12G convertor video profesional de la 12G-SDI la analog
Avantajele noastre
Descriere

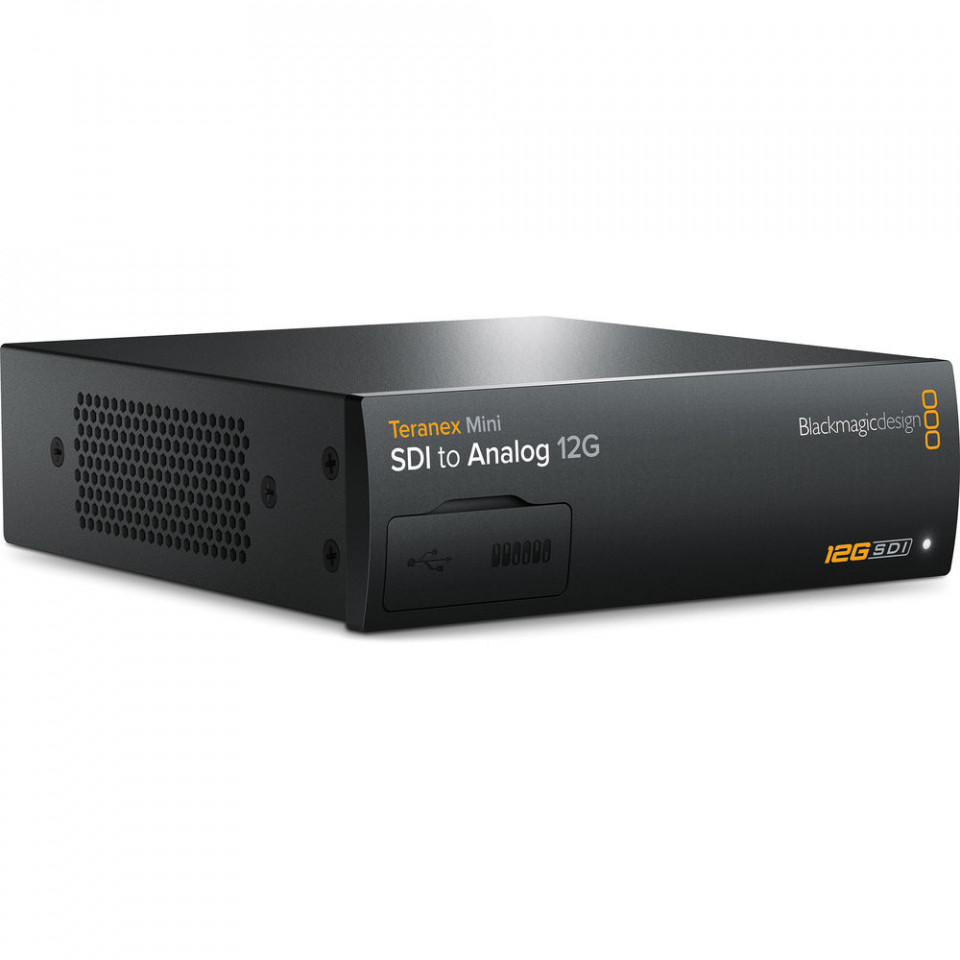

Convertor video Blackmagic Design Teranex Mini SDI to Analog 12G
Convertor broadcast profesional ce permite transformarea semnalelor video de la 12G-SDI la formate analogice Component, Composite sau Y/C, echipat cu un down-converter Ultra HD intern și ieșiri audio profesionale XLR.
Caracteristici principale
Permite preluarea fluxurilor digitale de mare viteză și transformarea lor directă în semnal video analogic, facilitând integrarea surselor moderne în infrastructuri analogice.
Include un motor intern de down-conversie ce permite conectarea surselor Ultra HD de înaltă rezoluție la echipamente video de tip Component în format SD sau HD.
Asigură conexiunea nativă cu o gamă largă de dispozitive video analogice clasice, inclusiv deck-uri Betacam SP, aparate VHS și monitoare video de control.
Dispune de 2 canale pentru audio analogic balansat profesional sau 4 canale pentru audio digital AES/EBU, cu posibilitatea configurării conectorului drept pentru timecode.
Echipat cu o sursă de alimentare internațională AC integrată și capabilități Power over Ethernet pentru alimentare directă prin cablul de rețea de la un switch PoE+.
Modificările de setări pot fi realizate rapid prin mini-switch-urile integrate, prin USB sau Ethernet prin utilitarul dedicat, ori prin intermediul unui Smart Panel opțional.
Despre Teranex Mini SDI to Analog 12G
Conexiunea ideală între tehnologia digitală 12G și echipamentele analogice

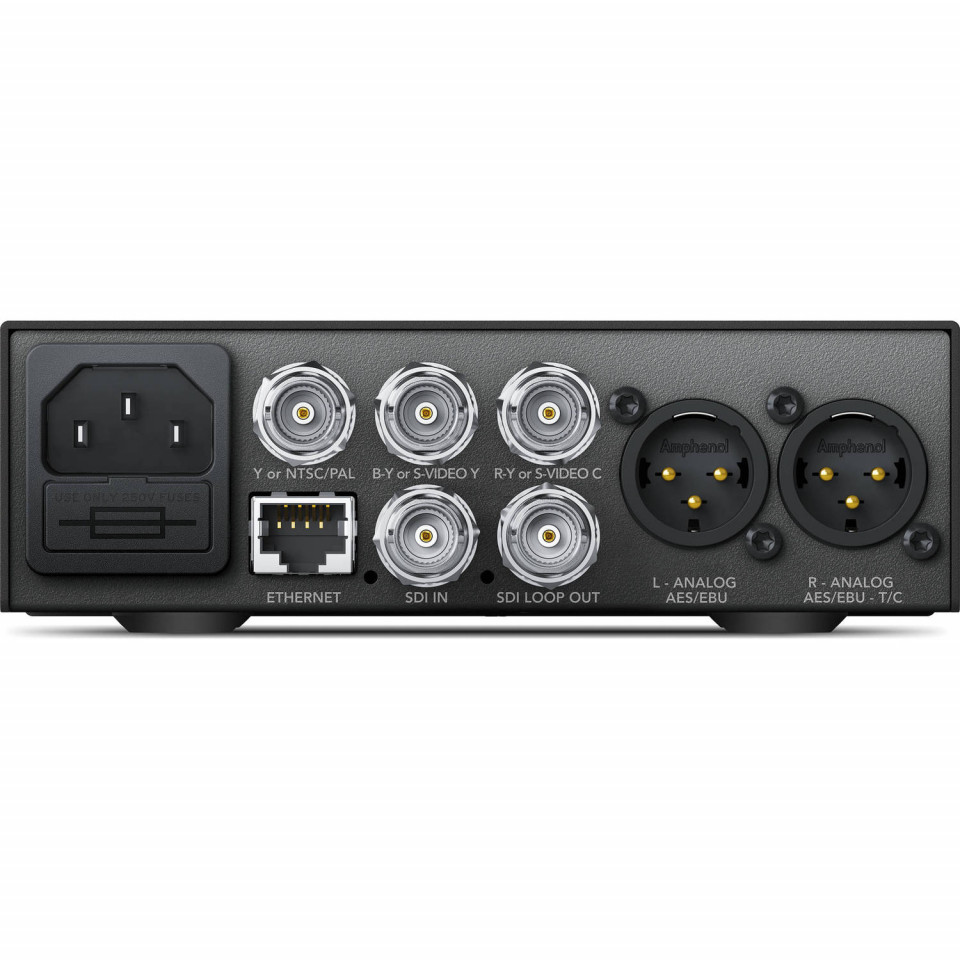

Blackmagic Design Teranex Mini SDI to Analog 12G reprezintă soluția de ultimă generație pentru studiourile de producție și televiziune care au nevoie să integreze surse video digitale moderne în fluxuri de lucru analogice existente. Dispozitivul suportă rate de transfer flexibile pe interfața sa SDI, fiind compatibil cu standardele SD, HD, 6G și 12G-SDI, realizând comutarea automată în funcție de semnalul detectat la intrare. Prin intermediul conectorilor dedicați BNC, convertorul poate livra semnal analogic de tip Component, Composite sau Y/C (S-Video), oferind o compatibilitate deplină cu monitoarele video profesionale sau sistemele de înregistrare clasice.
Procesare de înaltă performanță și flexibilitate audio avansată
Spre deosebire de convertoarele convenționale, acest model dispune de un convertor hardware de down-conversie integrat. Această arhitectură avansată le permite utilizatorilor să preia un semnal video digital Ultra HD de rezoluție înaltă și să îl transmită către echipamente de redare sau procesare analogice de tip Component în definiție standard (SD) sau înaltă (HD). Pe partea de audio, dispozitivul excelează prin versatilitate, punând la dispoziție conectori XLR profesionali ce pot fi configurați fie pentru 2 canale de audio analogic balansat, fie pentru 4 canale de audio digital de tip AES/EBU la o rezoluție de 24 de biți, integrând în totalitate suportul pentru 16 canale de audio embedded din fluxul SDI.
Opțiuni extinse de monitorizare și fiabilitate în rack

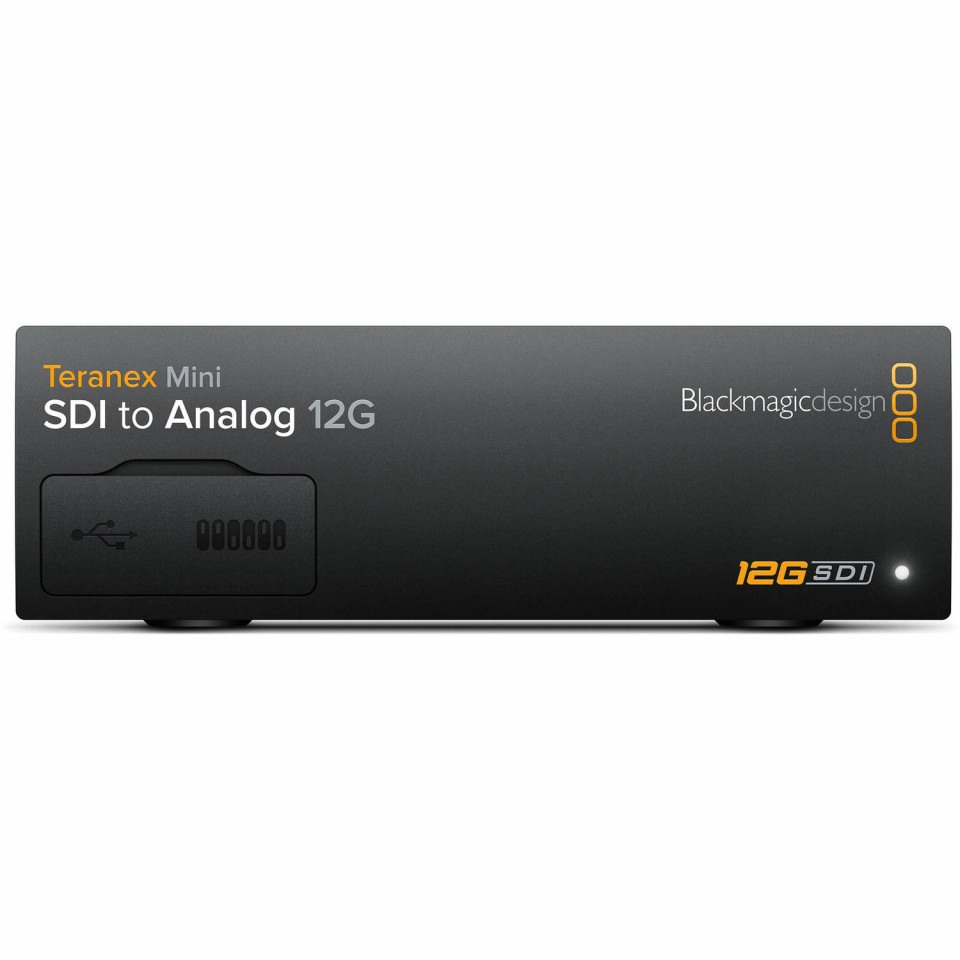

Conceput pentru a rezista rigorilor mediului de broadcast, dispozitivul include o sursă de alimentare internațională internă pentru tensiuni cuprinse între 100 și 240V AC cu mufă standard IEC C14, dar oferă și o metodă redundantă de alimentare prin intermediul portului Ethernet PoE+. Utilizatorii pot opera convertorul folosind mini-switch-urile mecanice ascunse pe panoul frontal sau de la distanță, prin conexiunea USB sau rețeaua Ethernet folosind aplicația software gratuită. Pentru mediile profesionale unde monitorizarea locală este esențială, panoul frontal standard poate fi înlocuit cu un Smart Panel opțional dotat cu un ecran LCD color și butoane pentru configurarea rapidă a setărilor direct din rack.
Specificații tehnice
| Conexiuni și interfețe | |
| Intrări video SDI | 1 x 12G-SDI SD/HD/2K/4K cu comutare automată |
| Ieșiri video SDI | 1 x 12G-SDI loop output |
| Ieșiri video analogice | Composite, Y/C sau Component |
| Ieșiri audio analogice | 2 canale profesionale balansate analog via conectori XLR. XLR-ul drept poate fi configurat pentru ieșire timecode |
| Ieșiri audio digitale | 4 canale profesionale 110Ω balansate digitale via conectori XLR. XLR-ul drept poate fi configurat pentru ieșire timecode |
| Suport audio embedded | 16 canale |
| Multi Rate Support | Comutare automată între SD/HD/2K și 4K |
| Actualizări și configurare | USB sau Ethernet |
| Reclocking | Da |
| Standarde și Formate Video | |
| Standarde video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI |
| Standarde video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Standarde video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| Rate video SDI | Conexiunile video SDI sunt auto-switching între standard definition SDI, high definition level A și level B 3G-SDI, 6G-SDI și 12G-SDI |
| Eșantionare video SDI | 4:2:2 și 4:4:4 |
| Eșantionare audio SDI | Rată de eșantionare standard de televiziune de 48 kHz și 24-bit |
| Precizie culoare SDI | 4:2:2 și 4:4:4 |
| Spațiu culoare SDI | YUV |
| Standarde video analogice | 525i59.94 NTSC, 625i50 PAL |
| Spațiu culoare analogic | REC 601, REC 709 |
| Precizie culoare analogică | YUV 4:2:2 și RGB 4:4:4 în HD, 2K și 4K |
| Conversie format | HD down conversion |
| Sistem, Alimentare și Specificații Fizice | |
| Sisteme de operare compatibile | Mac 10.15 Catalina, Mac 11.1 Big Sur sau mai nou · Windows 10, 64-bit |
| Control de bază setări | Mini Switches, USB și Ethernet via free software utility |
| Control opțional panou frontal | Front mounted Smart Panel cu LCD, buton rotativ (rotary knob) și șase butoane de setări |
| Sursă de alimentare | 1 x built-in internațional AC power supply cu inlet IEC C14. Cablu de alimentare IEC necesar. Intrare 100-240V AC |
| Power Over Ethernet (PoE) | Poate fi alimentat via 48V DC folosind PoE+ (power over ethernet) |
| Consum de energie | 16 Wați |
| Interval tensiune operațională | 100-240V AC |
| Dimensiuni fizice | 140 mm (lățime) x 170 mm (adâncime) x 44 mm (înălțime) |
| Greutate | 660 g |
| Specificații de mediu | Temperatură operare: 0° la 40°C (32° la 104°F) · Temperatură stocare: -20° la 60°C (-4° la 140°F) · Umiditate relativă: 0% la 90% non-condensing |
Întrebări frecvente
Ce tipuri de semnale analogice pot fi obținute la ieșirea acestui convertor?
Teranex Mini SDI to Analog 12G oferă flexibilitate maximă în selectarea semnalului de ieșire, permițând configurarea manuală sau prin software a porturilor BNC pentru a livra semnal video analogic în format Composite, Y/C (S-Video) sau Component (YUV/RGB).
Cum funcționează funcția de down-conversion integrată?
Dispozitivul include un circuit hardware de down-conversie. Acesta vă permite să conectați o sursă digitală modernă Ultra HD la intrarea 12G-SDI, convertorul adaptând automat semnalul pentru a putea fi trimis către echipamente video analogice Component în formate Standard Definition (SD) sau High Definition (HD).
Pot alimenta acest convertor direct prin cablul de rețea Ethernet?
Da. Pe lângă alimentarea clasică de la rețea (100-240V AC) cu cablu IEC, convertorul dispune de suport complet pentru Power over Ethernet. Acesta poate fi alimentat la 48V DC prin portul RJ45 atunci când este conectat la un switch de rețea cu capabilități PoE+.
Cum poate fi configurat conectorul XLR drept pentru codul de timp?
Interfața audio oferă flexibilitate avansată în rutare. Conectorul XLR marcat pentru canalul drept (atât pe secțiunea analogică, cât și pe cea digitală AES/EBU) poate fi configurat prin intermediul switch-urilor sau din utilitarul software pentru a trimite semnal de timecode în locul canalului audio dedicat.
