Blackmagic Design Teranex Mini SDI to Audio 12G convertor profesional de-embedder audio din 12G-SDI în analog XLR/RCA și AES/EBU
Avantajele noastre
Descriere

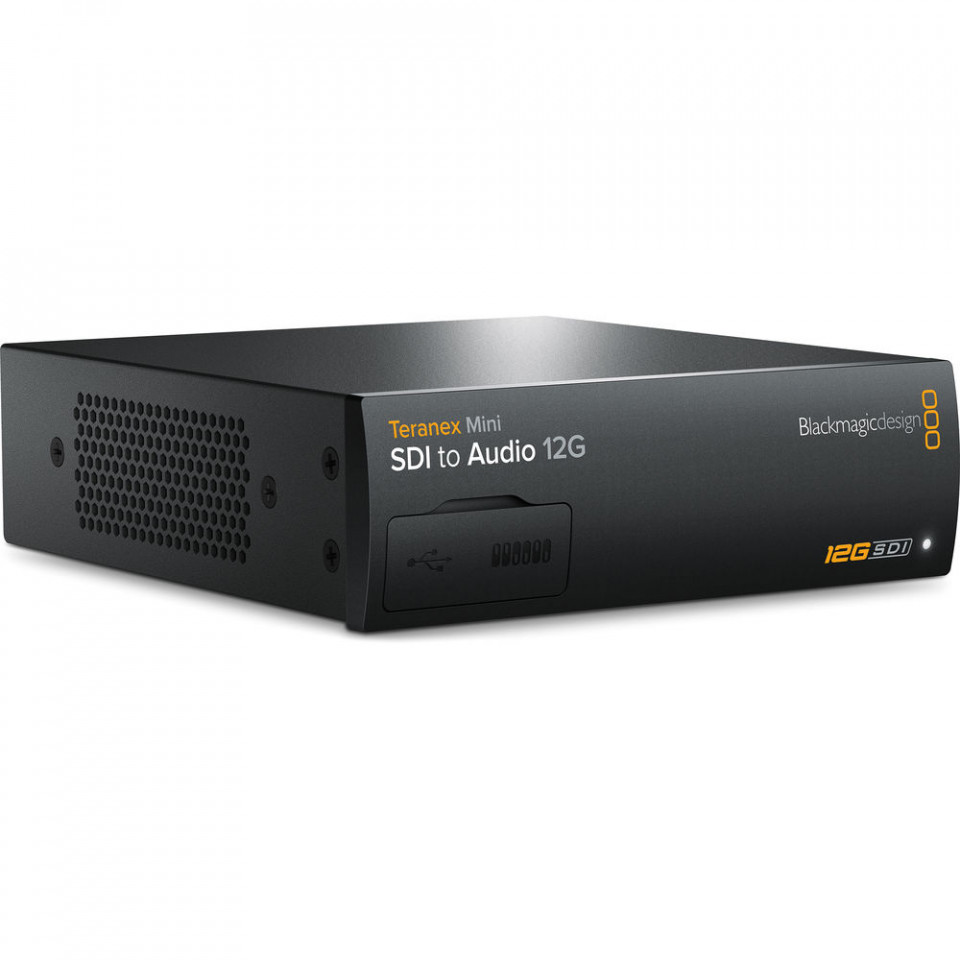

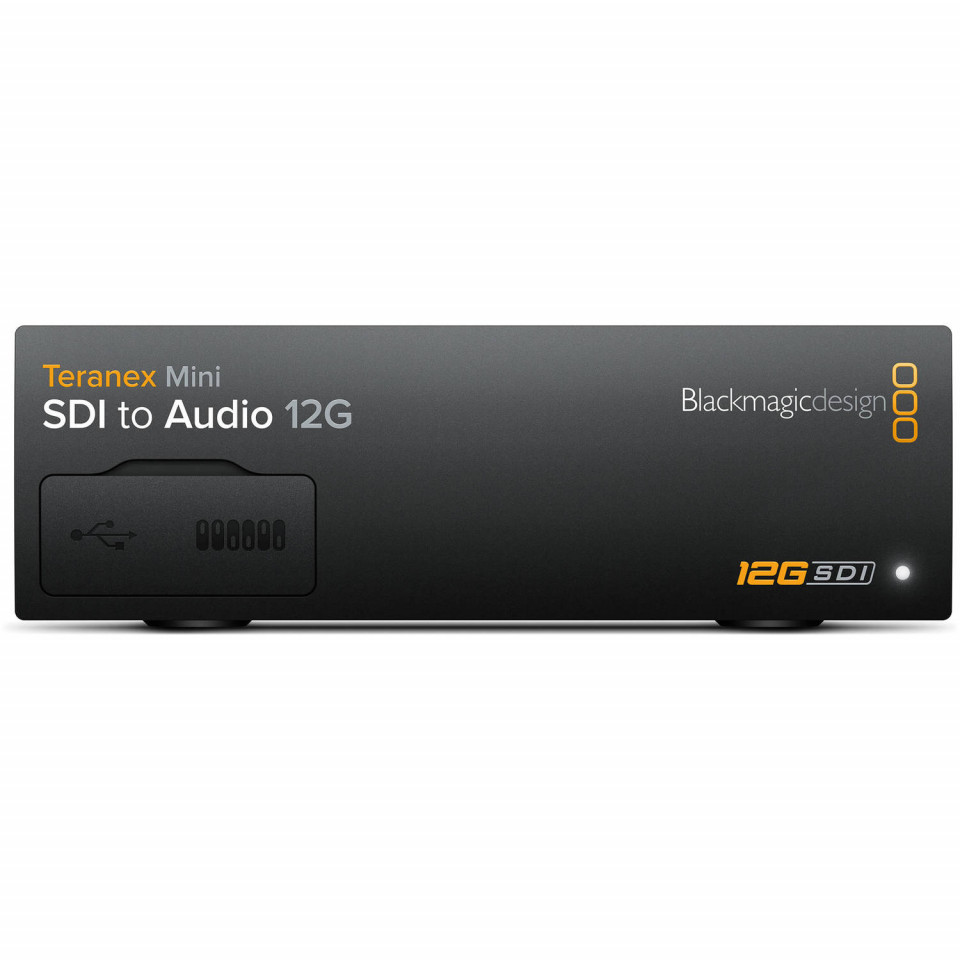

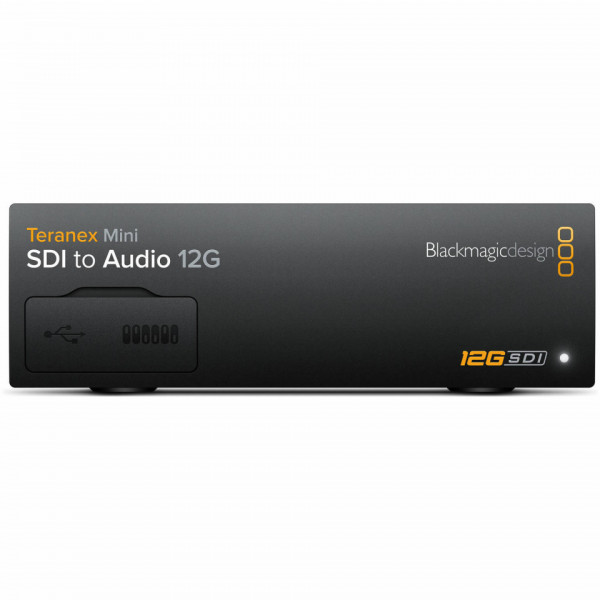

Convertor Blackmagic Design Teranex Mini SDI to Audio 12G
Soluție broadcast avansată de tip de-embedder, proiectată pentru a extrage audio din orice conexiune video SDI SD, HD sau Ultra HD de până la 2160p60. Dispozitivul permite trimiterea semnalului către 2 canale de audio analogic balansat XLR, analogic nebalansat linie RCA sau până la 4 canale de audio digital AES/EBU.
Concepte cheie
Extrage audio din fluxul SDI și îl distribuie simultan către conexiuni profesionale XLR sau interfețe de linie HiFi RCA.
Suportă rate de date masive, oferind compatibilitate completă cu standardele SD, HD, 2K și Ultra HD de ultimă generație.
Sistemul de reclocking stabilizează semnalul video SDI pe ieșirea de loop, reducând jitter-ul și păstrând integritatea semnalului pe distanțe mari.
Echipat cu sursă internă de curent alternativ AC 100-240V și capabilitate PoE+ pentru alimentare direct prin cablul de rețea Ethernet.
Caracteristici principale
Permite ieșirea audio pe 2 canale de audio analogic balansat profesional prin XLR, 2 canale unbalanced line level prin RCA sau 4 canale AES/EBU digital.
Intrare dedicată 12G-SDI și o ieșire loop 12G-SDI care comută automat între toate standardele SD, HD, 2K și Ultra HD.
Dispozitivul oferă suport nativ pentru procesarea a până la 16 canale audio înglobate (embedded) în semnalul video SDI.
Include o ieșire audio optică ce transmite semnal de tip S/PDIF cu un conector standard de tip TOSLINK.
Conectorul XLR din partea dreaptă poate fi reconfigurat software sau hardware pentru a livra o ieșire dedicată de timecode.
Setările de bază pot fi modificate rapid cu ajutorul micro-comutatoarelor integrate, ori prin USB și Ethernet folosind aplicația gratuită.
Despre Teranex Mini SDI to Audio 12G
Izolarea audio din fluxurile video de mare rezoluție
Dispozitivul Blackmagic Design Teranex Mini SDI to Audio 12G reprezintă componenta de bază ideală pentru orice regie tehnică sau studio de postproducție care necesită separarea semnalului audio din fluxurile video moderne de tip 12G-SDI. Capabilitatea de-embedder-ului de a procesa semnale de la Standard Definition (SD) până la Ultra HD de înaltă rezoluție asigură compatibilitatea cu o gamă variată de formate profesionale de televiziune. Extragerea celor canale se face fără pierderi calitative, semnalul putând fi rutat facil către echipamente convenționale, mixere audio de broadcast, monitoare de studio sau magnetoscoape analogice.
Conectivitate hibridă pentru medii profesionale și consumer

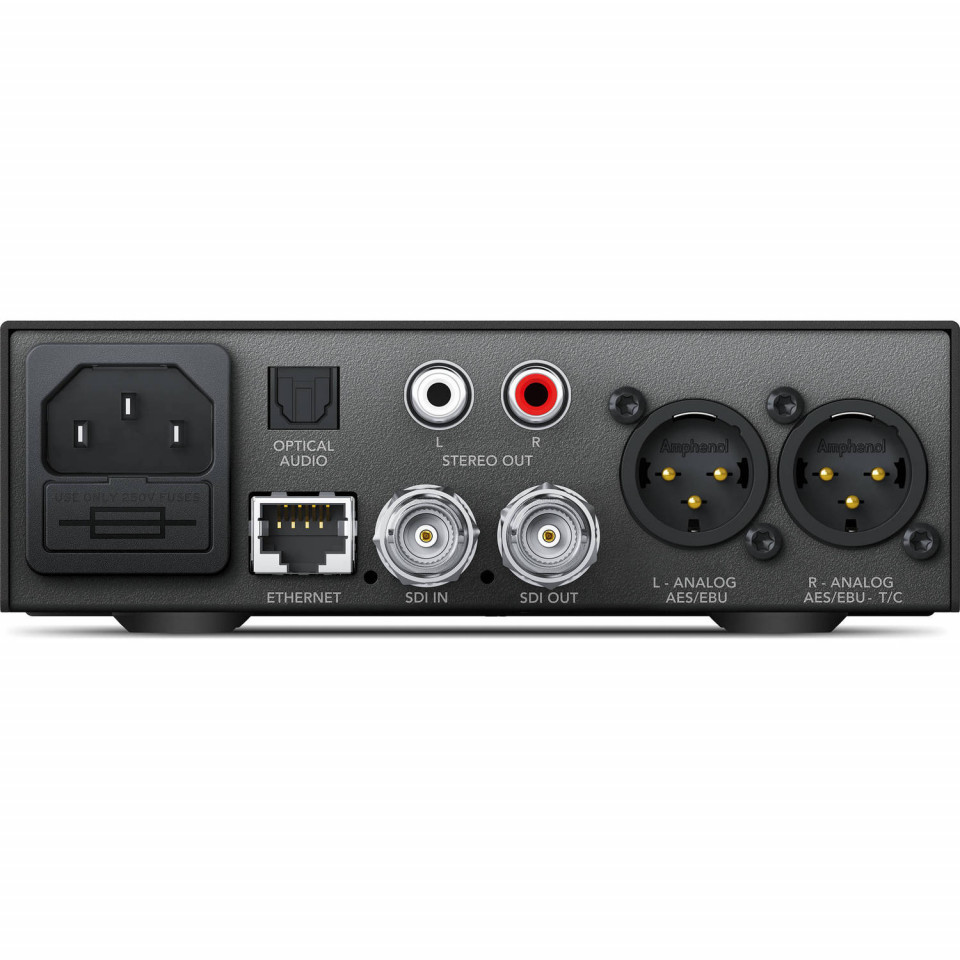

Versatilitatea acestui model constă în diversitatea conectorilor de pe panoul posterior. Pentru zona broadcast și aplicații profesionale, convertorul pune la dispoziție ieșiri balansate XLR capabile să livreze audio analogic pur sau fluxuri digitale codate AES/EBU la o impedanță standardizată de 110 ohmi. În paralel, integrarea mufelor de tip RCA line level nebalansat deschide posibilitatea conectării imediate la sisteme audio de tip HiFi, playere portabile sau monitoare consumer, eliminând necesitatea unor adaptoare active costisitoare. Portul optic S/PDIF cu interfață TOSLINK extinde și mai mult aria de aplicabilitate în sistemele de monitorizare digitală.
Arhitectură stabilă cu reclocking și management de la distanță
Construit pentru funcționare neîntreruptă în regim 24/7, dispozitivul dispune de o ieșire secundară de tip loop 12G-SDI dotată cu tehnologie de reclocking hardware. Aceasta recondiționează semnalul video recepționat și permite trimiterea sa mai departe în lanțul de transmisie fără degradări de jitter, chiar și în cazul rulării unor formate pretențioase în 4K DCI. Administrarea parametrilor de funcționare se poate realiza local prin mini-comutatoarele protejate sau centralizat, prin rețeaua IP a studioului, datorită portului Ethernet încorporat. Actualizările interne de firmware pot fi rulate stabil atât pe platforme macOS, cât și pe Windows.
Modularitate hardware și opțiuni avansate de panou
Formatul constructiv compact de tip Teranex Mini permite integrarea nativă în rack-uri standardizate prin intermediul tăvilor de montare opționale. O caracteristică unică o reprezintă posibilitatea înlocuirii totale a panoului frontal standard cu un modul opțional Smart Panel. Acesta adaugă un ecran LCD color de 2.2 inch, un potențiometru rotativ și șase butoane fizice iluminate. Prin intermediul panoului inteligent, tehnicienii pot vizualiza instant preview-ul video al imaginii SDI de la intrare, pot monitoriza vumetrele audio pentru calibrarea nivelului corect de volum și pot citi codul de timp, oferind un control vizual direct, fără utilizarea unui PC auxiliar.
Aplicații și scenarii
Extrage cele 16 canale embedded din fluxul video al camerelor 12G-SDI și trimite canalele selectate analogic sau prin AES/EBU direct în mixerele audio din studiourile de televiziune.
Rutează ieșirea audio de linie RCA către sisteme audio comerciale sau boxe de control accesibile, permițând verificarea rapidă a sunetului într-un birou de producție sau o regie secundară.
Trimite semnale audio analogice calibrate prin XLR către punți de înregistrare și deck-uri de broadcast analogice legacy, păstrând echipamentele vechi în fluxuri Ultra HD.
Configurarea conectorului XLR drept pentru ieșire LTC (Linear Timecode) permite sincronizarea perfectă a dispozitivelor de înregistrare audio multi-track externe cu semnalul video.
Utilizează ieșirea TOSLINK pentru a transporta semnalul audio digital izolat către receivere AV sau sisteme de sunet surround care folosesc conexiuni optice S/PDIF standard.
Instalarea convertorului în zone greu accesibile din tavan sau pe structuri metalice de scenă, alimentându-l direct prin switch-ul de rețea Ethernet folosind un singur cablu de date.
Glosar · Tehnologii
Procesul electronic de separare și extragere a fluxurilor audio înglobate în interiorul aceluiași cablu de semnal video SDI, fără a altera sau degrada semnalul video de bază.
Interfață digitală serială capabilă să transporte o lățime de bandă de 12 Gb/s. Permite transmiterea semnalelor video Ultra HD la rezoluții înalte și framerate de până la 2160p60 pe un singur cablu coaxial.
Standard digital profesional de transmisie audio, dezvoltat în tandem de Audio Engineering Society și European Broadcasting Union, utilizat pentru transportul audio necomprimat prin conectori XLR.
Sistem de conexiune prin fibră optică conceput de Toshiba, capabil să transmită semnale audio digitale modulate S/PDIF sub formă de impulsuri de lumină, eliminând interferențele electrice.
Specificații tehnice
| Conexiuni și Interfețe | |
| Intrări Video SDI | 1 x 12G-SDI SD/HD/2K/4K auto switching. |
| Ieșiri Video SDI | 1 x 12G-SDI loop output. |
| Ieșiri Audio Analogice | 2 channels professional balanced analog audio via XLR connectors, or 2 channel unbalanced analog line level via RCA connectors. Right XLR can be configured for timecode output. |
| Ieșiri Audio Digitale | 4 channels professional 110Ω balanced digital audio via XLR connectors. Right XLR can be configured for timecode output. |
| Suport Audio Embedded | 16 channels. |
| Ieșire Audio Optică | S/PDIF Signal with TOSLINK Connector. |
| Suport Multi Rate | Automatic switching between SD/HD/2K and 4K. |
| Actualizări și Configurare | USB or Ethernet. |
| Reclocking | Yes |
| Standarde Video Suportate | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| Rate Video SDI | SDI video connections are auto switching between standard definition SDI, high definition level A and level B 3G-SDI, 6G-SDI, and 12G-SDI. |
| Eșantionare Video SDI | 4:2:2 and 4:4:4. |
| Eșantionare Audio SDI | Television standard sample rate of 48 kHz and 24-bit. |
| Precizie Culoare SDI | YUV 4:2:2 and RGB 4:4:4 in HD, 2K and 4K. |
| Spațiu de Culoare SDI | REC 601, REC 709 |
| Software și Sisteme de Operare | |
| Control Software | Mac™ and Windows™ software upgrade via USB and Ethernet. |
| Upgrade Software Intern | Via included updater application. |
| Sisteme de Operare Suportate | Mac 10.15 Catalina, Mac 11.1 Big Sur or later. Windows 10, 64-bit. |
| Control Setări de Bază | Mini Switches, USB and Ethernet via free software utility |
| Control Opțional Panou Frontal | Front mounted Smart Panel with LCD, rotary knob and six settings buttons |
| Specificații Electrice și Mediu | |
| Sursă de Alimentare | 1 x built-in international AC power supply with IEC C14 inlet. IEC Power cable required. 100-240V AC Input. |
| Power Over Ethernet (PoE) | Can be powered via 48V DC using PoE+ (power over ethernet). |
| Consum de Energie | 16 Watts |
| Interval Voltaj Operațional | 100-240V AC |
| Dimensiuni | 140 mm x 170 mm x 44 mm |
| Greutate | 605 g |
| Temperatură de Operare | 0° to 40°C (32° to 104°F) |
| Temperatură de Stocare | -20° to 60°C (-4° to 140°F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Pot extrage simultan sunetul pe mufele XLR analogice și pe cele RCA?
Mufele XLR de pe panoul din spate sunt interfețe profesionale hibride. Atunci când sunt configurate pentru audio analogic, acestea scot semnal balansat pe 2 canale, iar în același timp mufele RCA livrează semnal nebalansat line-level (unbalanced line level), oferind flexibilitate maximă de rutare locală.
Cum funcționează alimentarea duală prin AC și PoE+?
Dispozitivul dispune de o sursă de alimentare internațională internă pentru curent alternativ (100-240V AC) cu mufă standard IEC C14. Suplimentar, convertorul poate fi alimentat prin conexiunea Ethernet RJ45 folosind un voltaj de 48V DC via PoE+ (Power over Ethernet), servind și ca metodă excelentă de redundanță electrică.
Ce avantaje aduce adăugarea panoului opțional Smart Panel?
Panoul opțional montat frontal înlocuiește masca simplă de plastic și adaugă un ecran LCD color, un controler rotativ (rotary knob) și 6 butoane fizice. Această adăugare hardware permite configurarea completă a meniurilor direct pe unitate, vizualizarea imaginilor video SDI din rețea și monitorizarea grafică a nivelurilor audio.
Cum pot configura conectorul XLR din dreapta pentru a scoate Timecode?
Atât pentru configurările de audio analogic, cât și pentru cele de audio digital AES/EBU, conectorul XLR drept (Right XLR) poate fi reconfigurat din softul utilitar sau din switch-uri pentru a schimba ieșirea de sunet cu o ieșire dedicată de timecode liniar, sincronizând echipamentele externe.
Ce fel de eșantionare audio și precizie de culoare suportă conexiunea SDI?
Eșantionarea audio respectă standardele stricte de televiziune la 48 kHz și o adâncime de 24 biți. Pentru partea video, eșantionarea suportată este 4:2:2 și 4:4:4, cu o precizie de culoare YUV 4:2:2 și RGB 4:4:4 în toate modurile High Definition (HD), 2K și 4K DCI.
Conținutul cutiei
Produse complementare recomandate
Înlocuiește masca frontală din fabrică a convertorului. Oferă un ecran color compact pentru previzualizarea imaginilor transmise pe linie și control hardware extins direct din rack.
Asigură transmiterea corectă și fără pierderi a fluxurilor video Ultra HD la framerate ridicat. Ecranarea superioară previne apariția erorilor de jitter pe distanțe extinse de cablare.
Ideale pentru a conecta ieșirile digitale ale convertorului la mixere sau recordere profesionale. Respectarea impedanței exacte previne degradarea pachetelor de sunet digital.
Permite instalarea ordonată și securizată a până la trei module din gama Teranex Mini unul lângă altul într-un singur spațiu standard de rack de televiziune.
