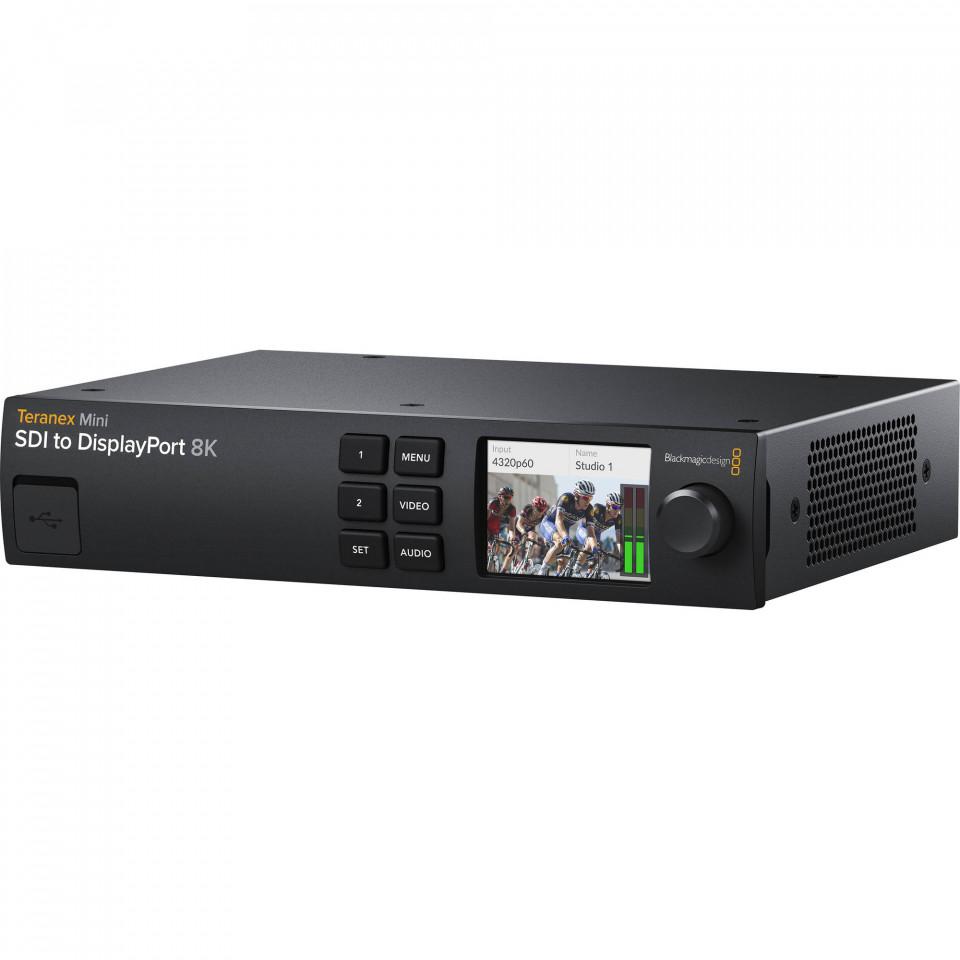

Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR
Soluție de monitorizare avansată 8K DisplayPort concepută pentru conversia surselor SDI în DisplayPort în toate formatele HD, Ultra HD și 8K de până la rezoluția 4320p60. Echipamentul include instrumente de analiză integrată, suport HDR extins și calibrare de înaltă precizie pentru monitoare profesionale.
Concepte cheie
Suport complet pentru rezoluții masive de până la 4320p60 prin conexiuni uncompressed de tip Quad Link 12G-SDI.
Patru tipuri de scopes esențiale (Waveform, Parade, Vector și Histogram) cu overlay ajustabil ca opacitate pe imagine.
Încarcă tabele de conversie RGB pe 10 biți prin utilitarul dedicat sau generează profile direct prin sonde de calibrare compatibile.
Suport nativ pentru standardele PQ și HLG cu spații de culoare extinse, optimizând procesul de post-producție cromatică.
Caracteristici principale

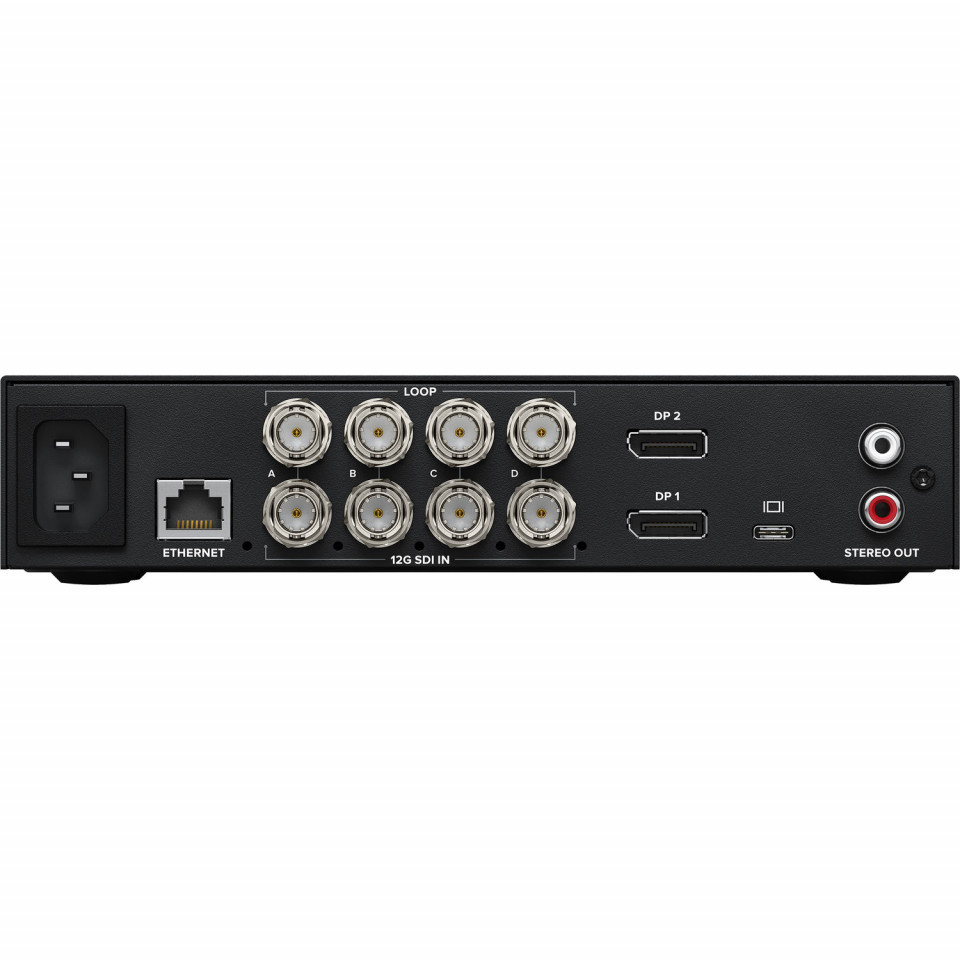

Sistem de intrări cu auto-switching ce acceptă configurații Single, Dual sau Quad Link 12G-SDI, acompaniat de 4 ieșiri loop SDI.
Include 2 conectori DisplayPort de dimensiune completă (unul pentru 4K, ambii pentru 8K) și 1 port USB-C DisplayPort pasiv.
Afișează în timp real grafice Waveform, RGB/YUV Parade, Vector și Histogram direct pe monitor, cu graticule standard sau HDR.
Suportă 16 canale de audio embedded pe ieșirile loop SDI și 8 canale pe ieșirile DisplayPort, plus ieșire analogică stereo RCA.

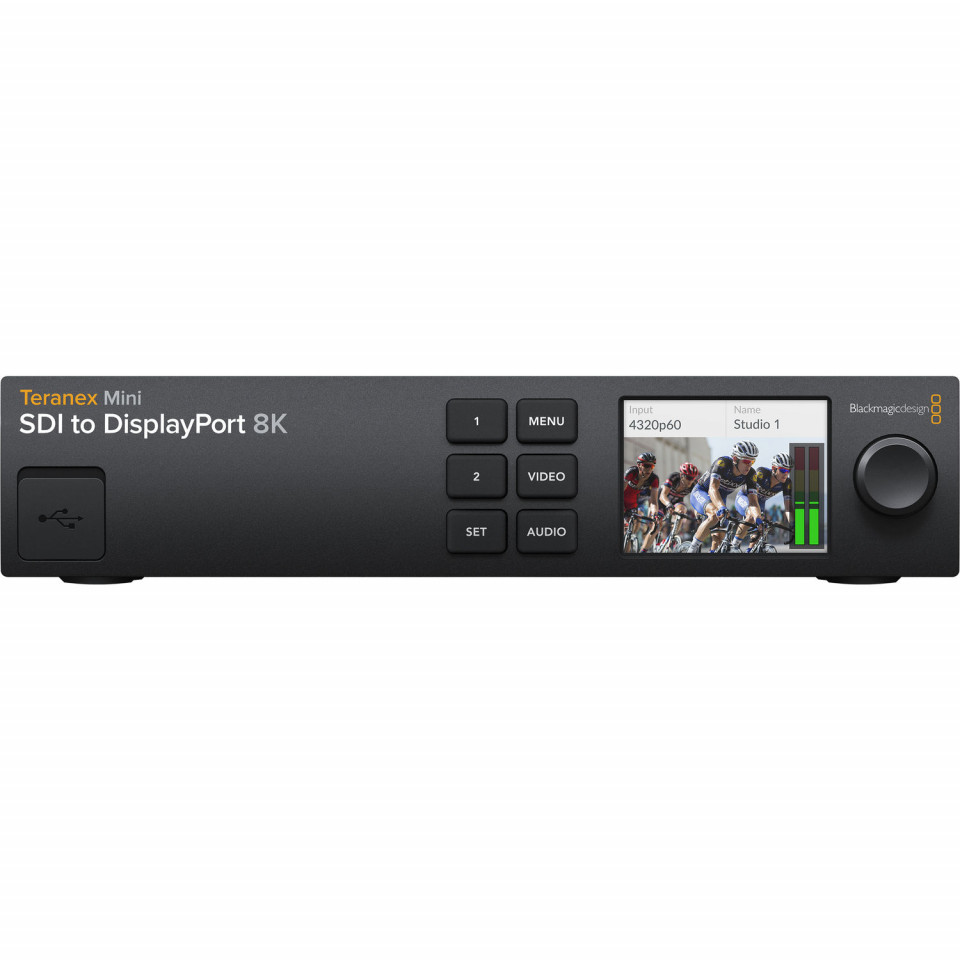

Panou frontal echipat cu 6 butoane dedicate, encoder rotativ tip spin knob și display LCD color de 2.2 inch pentru monitorizare.
Curăță semnalul video pe liniile SDI lungi pentru a menține stabilitatea datelor și a elimina apariția erorilor de transmisie digitală.
Configurarea parametrilor interni și actualizarea firmware-ului se realizează simplu, prin portul frontal USB-C sau prin conexiunea Ethernet.
Modul de alimentare integrat ce acceptă un spectru larg de tensiune (100-240V AC) prin intermediul unei mufe standard IEC C14.
Despre Teranex Mini SDI to DisplayPort 8K HDR
Soluția definitivă pentru monitorizarea Ultra HD și 8K
Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR reprezintă o punte tehnologică avansată pentru studiourile de post-producție, televiziuni și specialiștii în corecție de culoare care doresc să utilizeze ecrane DisplayPort de înaltă rezoluție în fluxurile profesionale SDI. Dispozitivul permite conversia precisă a semnalelor video din orice format SD, HD, Ultra HD sau 8K DCI de până la 4320p60. Având patru intrări independente 12G-SDI, convertorul comută automat între ratele de date și acceptă configurații Single Link pentru semnale HD/4K, precum și modurile Dual Link sau Quad Link necesare exclusiv pentru transportul semnalelor native 8K necomprimate.
Instrumente avansate de analiză și precizie cromatică pe 10 biți
Performanța în medii de grading critic este garantată prin implementarea unui sistem intern de analiză video cu patru moduri de vizualizare: Waveform, RGB/YUV Parade, Vector și Histogram. Aceste instrumente pot fi afișate ca overlay direct peste imaginea de monitorizare, oferind utilizatorului control total asupra opacității graficului. Pentru a asigura acuratețea culorilor, echipamentul procesează semnalele cu tabele de conversie (LUT) pe 33 de puncte în 10 biți RGB. Aceste LUT-uri pot fi încărcate prin softul utilitar sau pot fi generate automat în urma unui test realizat cu o sondă externă de calibrare pe ecranele compatibile.
Arhitectură modernă cu flexibilitate maximă de conectare
Pe lângă cele două conexiuni DisplayPort standard (unde se poate folosi un singur link pentru fluxuri 4K sau ambele pentru lățimea de bandă 8K), echipamentul oferă o ieșire adițională DisplayPort via USB-C. Aceasta este compatibilă cu cabluri pasive certificate DisplayPort over USB-C, permițând integrarea rapidă a monitoarelor moderne de computer sau a ecranelor de tip Pro Display. Convertorul integrează un sistem inteligent de down-conversion hardware, util atunci când o sursă de rezoluție superioară trebuie trimisă către un ecran HD sau Ultra HD, adaptându-se dinamic pe baza datelor EDID citite de la monitor.
Operare simplificată direct de pe panoul frontal
Spre deosebire de convertoarele clasice tip „black box” care necesită software extern pentru orice ajustare, această unitate din gama Teranex Mini include o interfață fizică completă pe zona frontală. Display-ul LCD color integrat de 2.2 inch oferă posibilitatea de a verifica instant semnalul video de intrare, nivelurile audio și parametrii de sistem. Navigarea prin meniuri se face ergonomic prin rotița rotativă tip spin knob și cele 6 butoane iluminate. Șasiul compact de dimensiuni reduse permite instalarea facilă pe masă sau montarea în rack-uri tehnice broadcast standard de 19 inchi folosind accesorii opționale.
Aplicații și scenarii
Permite conectarea monitoarelor DisplayPort profesionale de mare rezoluție la ieșirile Quad Link 12G-SDI ale stațiilor DaVinci Resolve.
Ideal pentru verificarea corectă a dynamic range-ului în modurile HLG sau PQ, folosind profilele de graticule HDR aplicate pe scopes.
Utilizarea uneltelor de tip Waveform, Parade și Vector pentru analiza parametrilor legali de semnal direct în regie, fără echipamente adiționale.
Alimentarea fluxului video din infrastructura video pro către ecrane moderne dotate exclusiv cu intrări DisplayPort via port tip USB-C.
Conversia fluxurilor din serverele de randare 8K SDI către sistemele de monitorizare locală sau ecranele de control ale operatorilor.
Păstrarea semnalului principal de 8K pe magistrala SDI loop, oferind în paralel o imagine downconvertită optim pe un ecran local HD sau Ultra HD.
Glosar · Tehnologii
Metodă de transport broadcast ce cumulează patru legături video 12G-SDI independente pentru a susține lățimea de bandă necesară fluxurilor de rezoluție 8K Ultra HD la cadențe mari de cadre, menținând eșantionarea profesională a culorilor.
Tabel de look-up tridimensional de înaltă precizie definit pe o matrice de 33x33x33 puncte. Permite recalibrarea comportamentului cromatic al monitorului sau aplicarea profilelor creative de culoare log-to-linear cu o acuratețe superioară LUT-urilor 1D.
Funcție de transfer inversă definită în standardul SMPTE ST 2084. Este concepută special pentru ecrane cu dynamic range extins (HDR), fiind capabilă să codifice niveluri de luminanță de până la 10.000 cd/m² conform sensibilității sistemului vizual uman.
Două metode distincte de divizare a imaginii 8K pe legături SDI multiple. Square Division împarte ecranul în patru cadrane independente 4K, în timp ce 2SI (Sample Interleave) întrețese pixelii pe rânduri alternante, permițând o compatibilitate mai bună la monitorizare.
Specificații tehnice
| Conexiuni | |
| Intrări Video SDI | 4 x 12G-SDI HD/2K/4K/8K auto switching. Dual and quad link 12G-SDI for 8K only. |
| Ieșiri Video SDI | 4 x 12G-SDI loop output. |
| Ieșiri Video DisplayPort | 2 x full size DisplayPort connectors Single used for 4K video and both used for uncompressed 8K video. 1 x USB-C DisplayPort connector Compatible with certified passive DisplayPort over USB-C cables. Active generic USB-C cables or active Thunderbolt cables are not compatible. |
| Ieșiri Audio Analogice | 2 channels analog audio via RCA connectors. |
| Suport Audio Embedded | 16 channels of embedded audio on all SDI loop outputs and 8 channels on the DisplayPort outputs. |
| Suport Multi Rate | 1.5G, 3G, 6G, 12G, 2SI Dual Link 12G-SDI, 2SI Quad Link 12G-SDI, Square Division Quad Link 12G-SDI. |
| Actualizare și Configurare | Front USB-C or Ethernet. |
| Reclocking | Yes |
| Standarde Video SDI | |
| Standarde Video SD | None |
| Standarde Video HD | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K DCI | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Standarde Video 8K | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 Auto switching between 2SI and Square Division |
| Standarde Video 8K DCI | 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI Auto switching between 2SI and Square Division |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| Rate Video SDI | SDI video connections are switchable between 1.5G SDI, high definition level A and level B 3G-SDI, 6G-SDI and 12G-SDI |
| Eșantionare Video SDI | 4:2:2 and 4:4:4 |
| Eșantionare Audio SDI | Television standard sample rate of 48 kHz and 24-bit. |
| Precizie Culoare SDI | 4:2:2 and 4:4:4 |
| Spațiu de Culoare SDI | YUV and RGB. |
| Standarde Ieșire DisplayPort | |
| Standarde Video SD | None |
| Standarde Video HD | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde Display 5K and 6K | Based on the EDID of the DisplayPort Monitor. |
| Standarde Video 8K | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 |
| Spațiu de Culoare DisplayPort | REC 709, REC 2020 |
| Precizie Culoare DisplayPort | YUV 4:2:2 and RGB 4:4:4 in HD, 2K, 4K and 8K. 33 point LUTs can be loaded via Teranex Utility or calibration LUT generated from calibration probe test. |
| Sisteme de Analiză, Software și Control | |
| Scopes | Waveform, RGB/YUV Parade, Vector, Histogram |
| Viewing Modes | Two by scopes with picture overlay with opacity control. Waveform and Parade with standard and HDR graticules. |
| Conversie HDR | Output can be set to SDR, HLG or PQ |
| Control Software | Mac OS X™ and Windows™ software upgrade via USB-C or Ethernet. |
| Internal Software Upgrade | Via included updater application. |
| Sisteme de Operare Suportate | Mac 10.14 Mojave, Mac 10.15 Catalina or later. Windows 10, 64-bit. |
| Control Setări local | 6 buttons and spin knob for menu and settings control, 2.2 inch color LCD display. |
| Alimentare și Specificații Fizice | |
| Sursă de Alimentare | 1 x built in international AC power supply with IEC C14 inlet. IEC Power cable required. 100-240V AC Input. |
| Consum de Energie | 35 Watts |
| Tensiune de Operare | 100-240V AC |
| Dimensiuni Fizice | Lățime: 210mm · Adâncime: 176 mm · Înălțime: 44 mm |
| Greutate | 1.2 kg |
| Temperatură de Operare | 0° to 40°C (32° to 104°F) |
| Temperatură de Stocare | -20° to 60°C (-4° to 140°F) |
| Umiditate Relativă | 0% to 90% non-condensing |
Întrebări frecvente
Cum pot folosi toate cele 4 intrări 12G-SDI simultan?
Configurațiile Dual Link și Quad Link utilizează 2 sau respectiv toate cele 4 conexiuni fizice 12G-SDI în mod simultan. Această lățime de bandă cumulată este necesară în mod exclusiv pentru a prelua și decoda fluxurile video uncompressed la rezoluție maximă 8K (4320p).
Sunt compatibile cablurile active USB-C sau Thunderbolt pentru ieșirea DisplayPort?
Nu. Portul DisplayPort integrat pe format USB-C necesită în mod obligatoriu utilizarea de cabluri pasive certificate pentru standardul DisplayPort over USB-C. Cablurile active generice de tip USB-C sau cablurile Thunderbolt active nu prezintă compatibilitate hardware cu acest convertor.
Pot afișa graficele de analiză direct peste semnalul video monitorizat?
Da. Modurile de vizualizare (Viewing Modes) permit afișarea a două scopes simultan ca un overlay de tip picture overlay plasat direct peste semnalul video. Interfața oferă și un sistem de ajustare fină a opacității (opacity control) pentru a nu bloca detaliile importante din cadru.
Ce tipuri de ecrane sunt suportate pe ieșirile video standard?
Convertorul este echipat cu două porturi DisplayPort full size. Un singur conector este utilizat complet pentru transmiterea formatelor video de rezoluție 4K, în timp ce ambele conexiuni sunt folosite în mod simultan pentru livrarea semnalului video 8K necomprimat.
Cum funcționează managementul profilelor LUT pe acest aparat?
Unitatea lucrează cu tabele tridimensionale 3D LUT pe 33 de puncte. Acestea pot fi încărcate în memoria internă folosind aplicația software Teranex Utility. Alternativ, se poate genera un LUT de calibrare direct în urma rulării unui test cu o sondă hardware compatibilă (calibration probe test).
Care este perioada de garanție oferită pentru acest echipament?
Echipamentul profesional Teranex Mini SDI to DisplayPort 8K HDR este însoțit de o garanție limitată oferită de producător (Limited Manufacturer's Warranty) cu o durată de 3 ani de la momentul achiziției.
