Blackmagic Design Teranex Mini SDI to HDMI 8K HDR convertor profesional de monitorizare avansată 8K cu funcții de calibrare și scopes integrate
Avantajele noastre
Descriere
Convertor profesional Blackmagic Design Teranex Mini SDI to HDMI 8K HDR
Soluție de monitorizare avansată 8K HDMI pentru conversia surselor SDI în HDMI în toate formatele HD, Ultra HD și 8K de până la 4320p60. Echipamentul integrează un ecran LCD color de 2.2 inch, 4 ieșiri HDMI 2.0, hardware de down-conversie, LUT-uri RGB pe 10 biți în 33 de puncte și instrumente profesionale de calibrare și analiză a semnalului.
Concepte cheie
Suport nativ pentru semnale Single, Dual și Quad Link 12G-SDI cu trecere automată în HDMI 2.0 pentru rezoluții de până la 4320p60.
Suprapunere grafică pentru monitorizare de tip Waveform, RGB/YUV Parade, Vector și Histogramă direct pe ecranul HDMI sau cel local.
Procesare hardware pe 10 biți RGB pentru aplicarea de profile de culoare personalizate sau calibrare prin sonde de test dedicate.

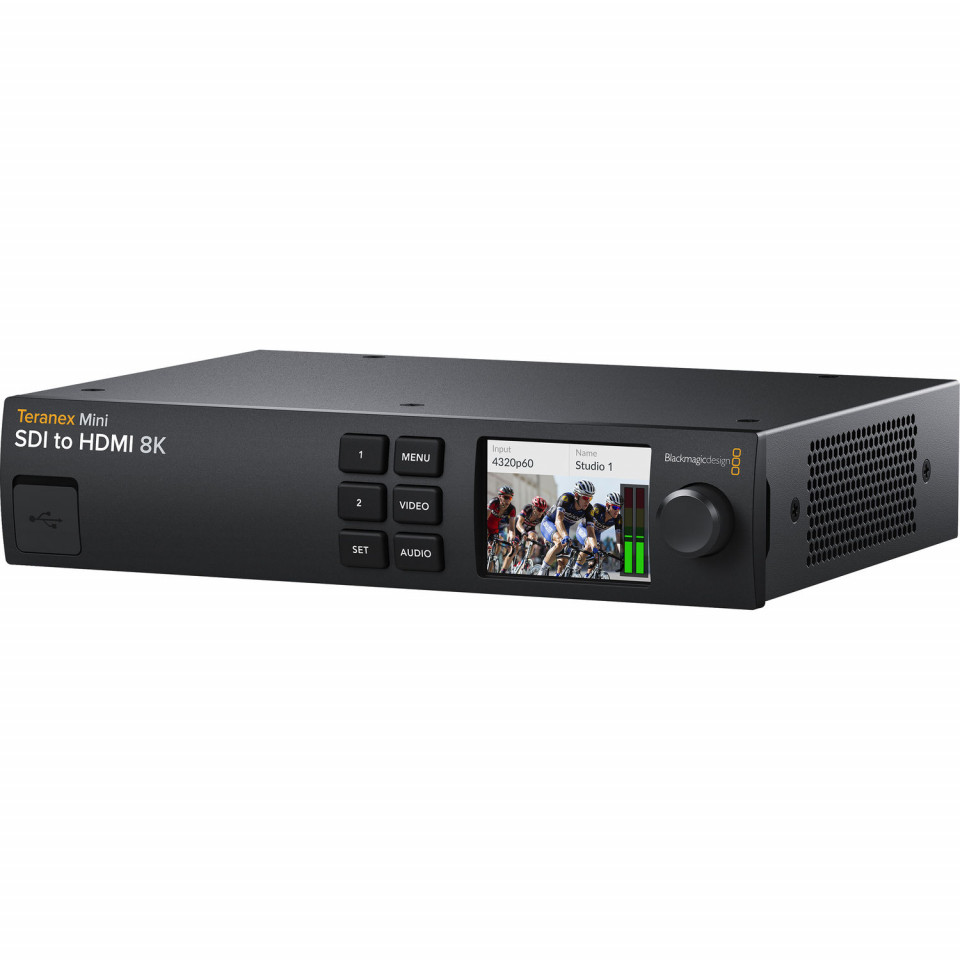

Dispune de 6 butoane fizice de control, potențiometru rotativ (spin knob) și display LCD color de 2.2 inch pentru monitorizare video instantă.
Caracteristici principale

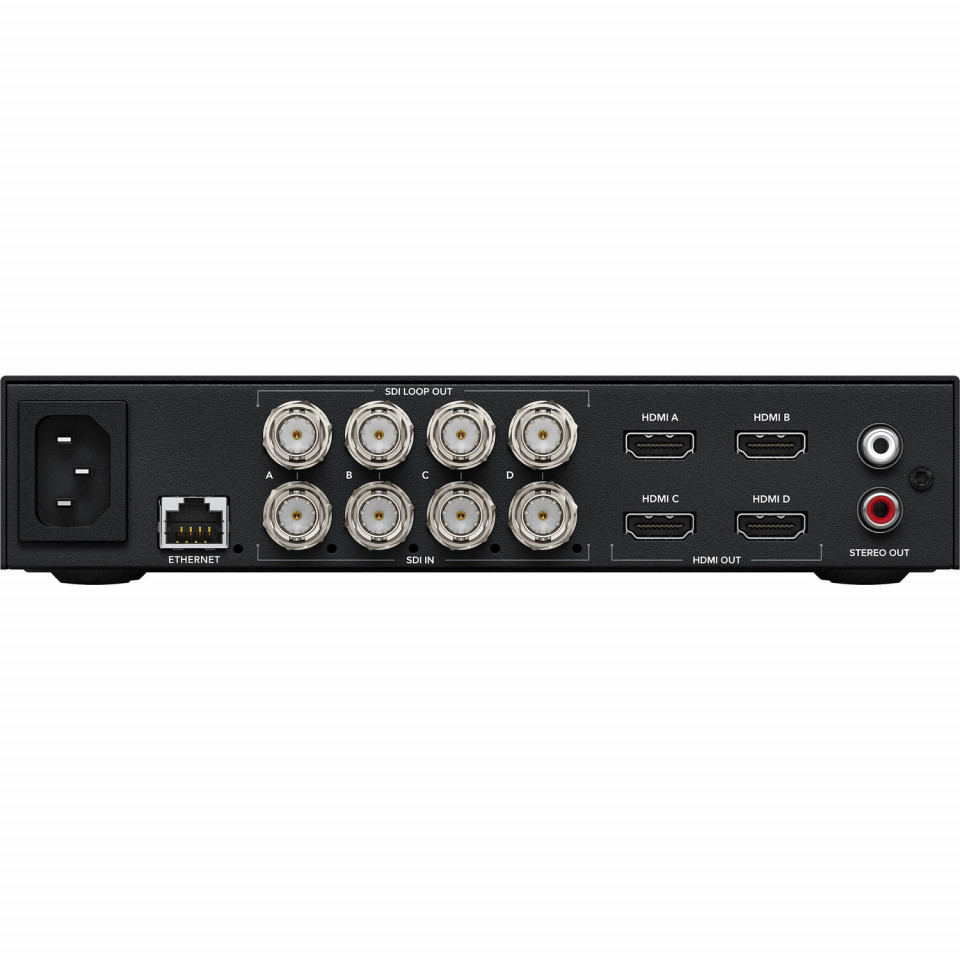

Sistem echipat cu 4 intrări 12G-SDI cu comutare automată între standardele HD, 2K, 4K și 8K, utilizând modurile Single Link, Dual Link sau Quad Link.
Permite transmiterea semnalelor 8K în mod Quad Link către ecranele sau proiectoarele de ultimă generație prin 4 conectori HDMI de tip A.
Include 4 ieșiri SDI cu reclocking activ pentru trimiterea semnalului original neatenuat mai departe în fluxul de producție.
Suportă 16 canale de audio embedded pe ieșirile SDI loop, 8 canale pe ieșirile HDMI și oferă de-embedder analogic pe 2 canale via conectori RCA.
Sistem intern automat capabil să convertească sursele de rezoluție superioară 8K pentru a le afișa pe monitoare HD sau Ultra HD standard.
Compatibilitate deplină cu standardele moderne de gamă dinamică extinsă și spațiile de culoare profesionale REC 709 și REC 2020.
Actualizarea software-ului și modificarea setărilor avansate pot fi realizate prin conexiunea USB-C de pe panoul frontal sau de la distanță prin Ethernet.
Echipat cu o sursă internă stabilizată 100-240V AC cu mufă standard IEC C14, eliminând adaptoarele externe fragile din rack.
Despre Teranex Mini SDI to HDMI 8K HDR
Soluția supremă de monitorizare video pentru erele 4K și 8K
Blackmagic Design Teranex Mini SDI to HDMI 8K HDR reprezintă un punct de referință pentru inginerii video, coloriștii și profesioniștii din broadcast care au nevoie de monitorizare HDMI de maximă acuratețe din surse SDI. Convertorul acceptă intrări quad-link 12G-SDI, permițând transportul și afișarea semnalelor video masive 8K până la 4320p60 în moduri automate 2SI (2-Sample Interleave) sau Square Division. Echipamentul rezolvă problema monitorizării la rezoluții înalte prin intermediul a 4 ieșiri HDMI 2.0 independente, ideale pentru ecrane mari, videoproiectoare sau sisteme de monitorizare pe set.
Analiză spectrală integrată și vizualizare pe ecran (Scopes)
Spre deosebire de convertoarele convenționale simple, acest model include un procesor grafic dedicat generării de scopes în timp real. Utilizatorul poate selecta afișarea semnalelor de tip Waveform, RGB/YUV Parade, Vector sau Histogramă direct suprapuse peste semnalul video principal de ieșire. Funcția de control al opacității permite vizualizarea simultană a imaginii și a parametrilor tehnici, în timp ce instrumentele Waveform și Parade beneficiază de graticule optimizate special atât pentru workflow-urile Standard Dynamic Range (SDR), cât și pentru formatele noi cu High Dynamic Range (HDR).
Acuratețe de culoare absolută prin LUT-uri 3D și calibrare prin sondă
Pentru a asigura o reproducere cromatică perfectă, convertorul integrează tabele de conversie RGB pe 10 biți în 33 de puncte (33 point 10-bit RGB LUTs). Acestea pot fi încărcate simplu prin aplicația de calculator Teranex Utility sau pot fi generate automat în urma unui proces de calibrare hardware. Prin conectarea unei sonde de calibrare direct la convertor, sistemul testează ecranul conectat și își ajustează profilul intern de culoare pentru a elimina discrepanțele de afișare, oferind o precizie critică în procesele de post-producție, corecție de culoare și mastering cinematic.
Interfață hardware completă și design optimizat pentru rack

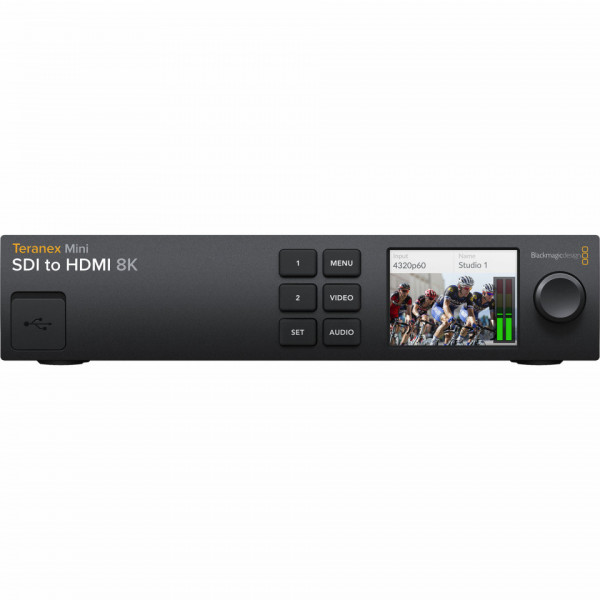

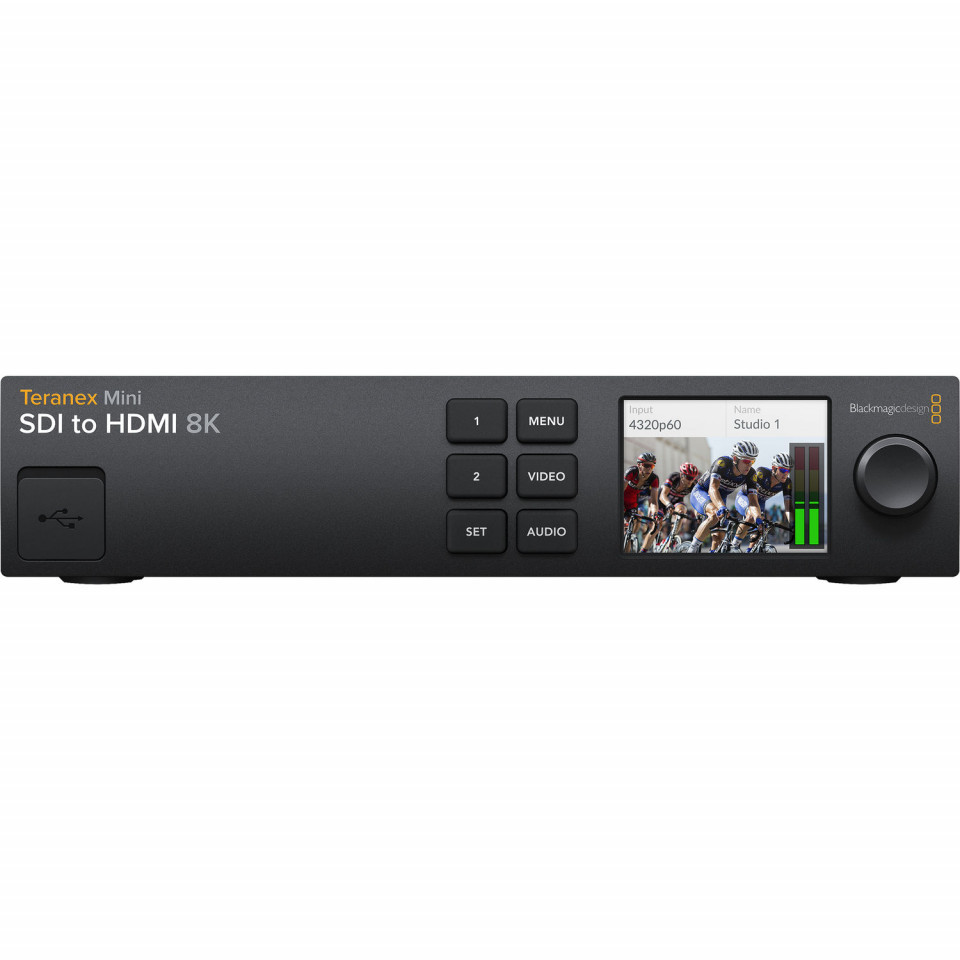

Șasiul Teranex Mini combină utilitatea și flexibilitatea operării locale cu avantajele unei integrări curate în rack-urile de emisie. Panoul frontal este echipat cu un ecran LCD color de 2.2 inch care afișează preview video live, nivelurile audio și formatele de intrare detectate. Controlul setărilor și navigarea în meniuri se realizează facil prin intermediul celor 6 butoane fizice și a potențiometrului rotativ. În spate, conectica BNC robustă și ieșirile RCA analogice pentru sunet stereo asigură interfațarea nativă cu mixere, routere SDI și sisteme de sunet analogice profesionale.
Aplicații și scenarii
Aplică LUT-uri 3D în 33 de puncte direct pe monitoarele de client HDMI, transformând ecrane comerciale mari în panouri de referință calibrate.
Analizează cu exactitate gamele dinamice folosind graticulele HDR dedicate de pe funcțiile waveform și parade în proiecte cinematografice de mare anvergură.
Down-converterul integrat permite utilizarea infrastructurii de ecrane HD/UHD existente pentru a previzualiza fluxurile live sosite în format 8K.
Afișează histograma și vectorul direct ca overlay grafic pentru a verifica erorile de clipping sau nivelurile neconforme din semnalul video.
Rutează fluxuri Quad Link din servere SDI către proiectoare high-end capabile de rezoluții native 4320p60 prin conexiuni HDMI stabile.
Extrage canalele audio din stream-ul digital SDI și le trimite pe RCA către mixere sau monitoare audio analogice de control local.
Glosar · Tehnologii
Standard de transmisie digitală capabil de rate enorme de date. Pentru formatele 8K, convertorul utilizează arhitecturi dual sau quad link, combinând lățimea de bandă a 2 sau 4 cabluri SDI simultan.
Două metode distincte de împărțire a semnalului 8K pe patru legături 12G-SDI. Convertorul include detecție hardware automată pentru a comuta corect între ele fără intervenție manuală.
Tabel tridimensional de corespondență a culorilor, cu matrice de 33x33x33 de puncte, ce oferă o precizie extremă în maparea culorilor, net superioară LUT-urilor simple 1D.
Tehnologie internă care regenerează integral semnalul video digital primit, reducând bruiajul (jitter-ul) acumulat pe distanțe lungi de cablu coaxial înainte de ieșirea loop.
Specificații tehnice
| Conexiuni și Interfețe | |
| Intrări Video SDI | 4 x 12G-SDI HD/2K/4K/8K auto switching. Dual and quad link 12G-SDI pentru 8K doar. |
| Ieșiri Video SDI | 4 x 12G-SDI loop output. |
| Ieșiri Video HDMI | 4 x HDMI 2.0 tip A conector cu suport pentru HD, UHD și 4K în single link sau 4320p60 în Quad Link. |
| Ieșiri Audio Analogice | 2 canale audio analogic prin conectori RCA. |
| Suport Audio Embedded | 16 canale de audio embedded pe toate ieșirile SDI loop și 8 canale pe ieșirile HDMI. |
| Suport Multi Rate | 1.5G, 3G, 6G, 12G, 2SI Dual Link 12G-SDI, 2SI Quad Link 12G-SDI, Square Division Quad Link 12G-SDI. |
| Actualizare și Configurare | USB-C sau Ethernet. |
| Reclocking | Da |
| Standarde Video SDI | |
| Standarde Video SD | None |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K DCI | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Standarde Video 8K | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 Auto switching între 2SI și Square Division |
| Standarde Video 8K DCI | 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI Auto switching între 2SI și Square Division |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| Rate Video SDI | Conexiunile video SDI sunt switchable între 1.5G SDI, high definition level A și level B 3G-SDI, 6G-SDI și 12G-SDI |
| Eșantionare Video SDI | 4:2:2 și 4:4:4 |
| Eșantionare Audio SDI | Rată de eșantionare standard de televiziune de 48 kHz și 24-bit. |
| Precizie Culoare SDI | 4:2:2 și 4:4:4 |
| Spațiu de Culoare SDI | YUV și RGB. |
| Standarde de Ieșire HDMI | |
| Standarde Video SD | None |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 8K | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 |
| Spațiu de Culoare HDMI | REC 709, REC 2020 |
| Precizie Culoare HDMI | YUV 4:2:2 în HD, 2K, 4K și 8K. 33 point LUTs pot fi încărcate via Teranex Utility sau calibration LUT generat din calibration probe test. |
| Sistem, Procesare și Alimentare | |
| Scopes | Waveform, RGB/YUV Parade, Vector, Histogram |
| Moduri de Vizualizare Scopes | Two by scopes cu picture overlay cu opacity control. Waveform și Parade cu standard și HDR graticules. |
| Software Control / Upgrade | Mac OS X™ și Windows™ software upgrade via USB-C sau Ethernet. Internal Software Upgrade via included updater application. |
| Sisteme de Operare | Mac 10.14 Mojave, Mac 10.15 Catalina sau mai nou. Windows 10, 64-bit. |
| Control Setări | 6 butoane și spin knob pentru meniu și settings control, 2.2 inch color LCD display. |
| Alimentare Sursă | 1 x built in internațional AC power supply cu IEC C14 inlet. IEC Power cable necesar. 100-240V AC Input. |
| Consum de Energie | 25 Watts |
| Interval Voltaj Operațional | 100-240V AC |
| Dimensiuni / Greutate | Lățime: 210mm · Adâncime: 176 mm · Înălțime: 44 mm · Greutate: 1.2 kg |
| Mediu Înconjurător | Temperatură operare: 0° to 40°C (32° to 104°F) · Temperatură stocare: -20° to 60°C (-4° to 140°F) · Umiditate relativă: 0% to 90% non-condensing |
Întrebări frecvente
Cum se realizează trecerea automată între standardele 8K 2SI și Square Division?
Convertorul dispune de un algoritm de detecție hardware automat (Auto switching) pe intrările SDI de tip Quad Link. Sistemul identifică instant tipul de multiplexare utilizat de sursa video (2-Sample Interleave sau Square Division) și mapează pixelii corect pe ieșirile HDMI, fără a fi necesară o reconfigurare manuală.
Ce tip de funcții pentru Scopes oferă acest dispozitiv?
Teranex Mini SDI to HDMI 8K oferă instrumente analitice complete: Waveform, RGB/YUV Parade, Vector și Histogramă. Acestea pot fi afișate câte două simultan ca un overlay de imagine, dispunând de un reglaj fin pentru nivelul de opacitate grafică.
Sunt suportate semnalele din gama Standard Definition (SD)?
Nu. Fișa tehnică specifică în mod clar faptul că standardele video SD nu sunt acceptate ("None") atât pe intrările SDI, cât și pe ieșirile HDMI. Acest convertor este dedicat exclusiv formatelor HD, 2K, Ultra HD, 4K DCI, 8K și 8K DCI.
Cum se încarcă un LUT personalizat de calibrare pe dispozitiv?
Tabelele LUT 3D în 33 de puncte pot fi încărcate digital prin intermediul utilitarului software Teranex Utility rulat pe sisteme macOS sau Windows, folosind conexiunea USB-C sau interfața de rețea Ethernet. Alternativ, LUT-ul de calibrare poate fi generat automat prin intermediul unui test rulat cu o sondă hardware compatibilă.
Echipamentul folosește un transformator de alimentare extern?
Nu. Dispozitivul are integrată o sursă de alimentare AC internațională (built-in international AC power supply) cu intrare standard de tip IEC C14. Aceasta suportă un interval operațional de tensiune cuprins între 100V și 240V AC și are un consum nominal de 25 W.
Conținutul cutiei
Produse complementare recomandate
Asigură ecranarea maximă și lățimea de bandă necesară pentru legăturile de mare viteză Dual și Quad Link. Utilizarea cablurilor necertificate introduce erori de bit și pierderi de semnal pe fluxurile 8K.
Permit rularea testelor automate de culoare prin interfața aparatului. Generarea unui LUT 3D direct din citirea sondei garantează eliminarea deviațiilor cromatice ale ecranului HDMI monitorizat.
Suport de montare standard 1U pentru rack de 19 inch care permite gruparea și fixarea curată a până la trei module Teranex Mini în linie, ideal pentru carele de reportaj sau camerele tehnice.
Ecrane cu capabilități native HDR de înaltă luminozitate care pun în valoare semnalul convertit pe 10 biți și spațiile largi de culoare REC 2020 furnizate de aparat.
