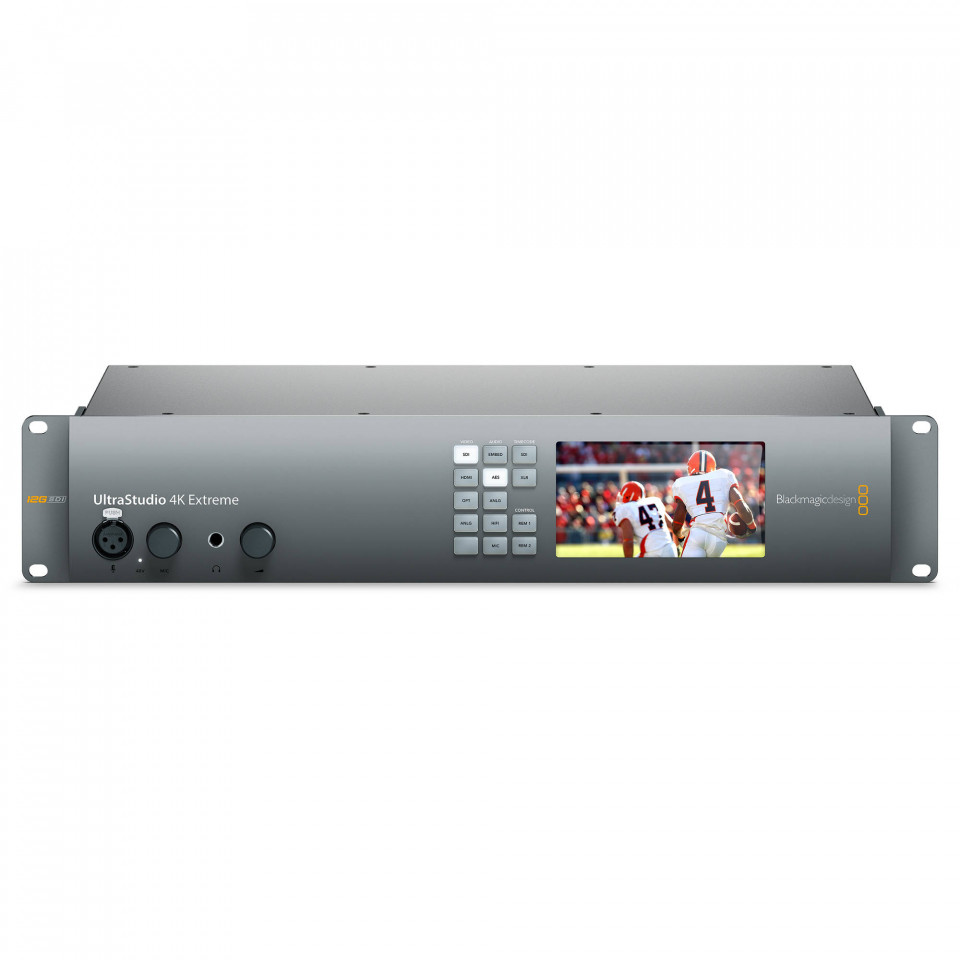

Blackmagic Design UltraStudio 4K Extreme 3 soluție profesională de captură și redare Thunderbolt 3 și PCIe 4K 60p
Avantajele noastre
Descriere
Soluție de captură și redare Blackmagic Design UltraStudio 4K Extreme 3
Cea mai avansată soluție de captură și redare pentru computere cu PCI Express și Thunderbolt, echipată cu interfață ultra-rapidă Thunderbolt 3 la 40Gb/s, conexiuni 12G-SDI și HDMI 2.0a. Permite lucrul la rezoluții Ultra HD și 4K de mari dimensiuni la 60 de cadre pe secundă, cu suport Deep Color, RGB pe 12 biți, fluxuri de lucru HDR și encodare hardware H.265 integrată în timp real.
Concepte cheie
Interfața dublă Thunderbolt 3 la viteză de 40Gb/s și magistrala PCI Express asigură rate de transfer masive pentru fluxuri 4K necomprimate.
Suportă eșantionare RGB 4:4:4 pe 12 biți și fluxuri cinematografice HDR (High Dynamic Range) via HDMI 2.0a și metadate packed 12G-SDI.
Procesorul hardware intern dedicat permite encodarea în timp real în format HEVC (H.265) direct la rezoluție Ultra HD, optimizând procesul de distribuție.
Sistemul include motoare hardware în timp real pentru cross-conversion, up-conversion și down-conversion broadcast la redare și captură.
Caracteristici principale
Echipat cu conexiuni multiplexate 2 x 12Gb/s și 2 x 6Gb/s SDI. Oferă flexibilitate maximă prin suport Single, Dual și Quad-Link.

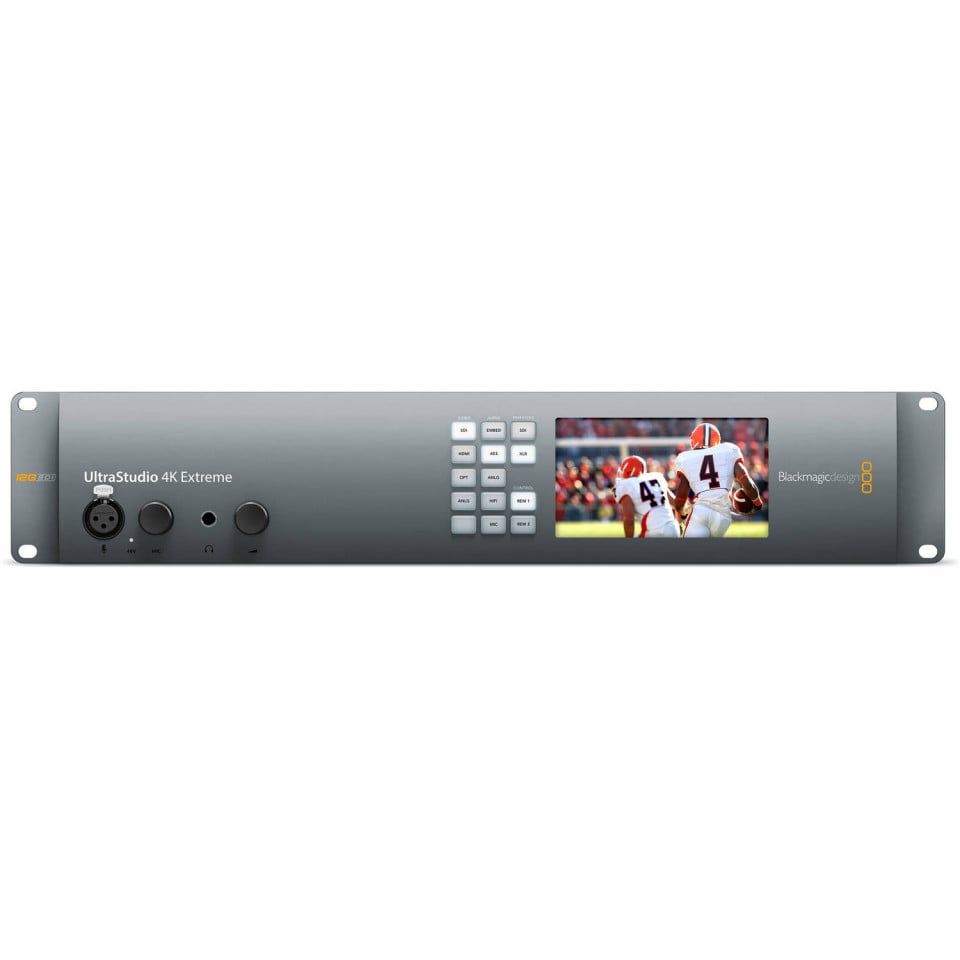

Include un display LCD color de 5 inch pentru monitorizare video, status și niveluri audio, însoțit de 14 butoane iluminate pentru selecția intrărilor.
Interfețe fizice pentru Component YUV (pe 3 BNC-uri), Composite NTSC/PAL, 4 canale audio profesionale XLR balanced și 2 rânduri RCA consumer.
Suportă până la 16 canale audio embedded SDI și 8 canale HDMI, intrare AES/EBU stereo și intrare dedicată XLR pentru microfon cu Phantom Power 48V.
Echipat cu 2 surse de alimentare AC internaționale independente cu conectori IEC C14 standard, asigurând continuitatea operării în medii broadcast critice.
Integrare perfectă cu aplicațiile de top din industrie: DaVinci Resolve, Adobe Premiere Pro CC, Avid Media Composer, Final Cut Pro X, Fusion și After Effects.
Capabilități avansate pentru procesarea fluxurilor 3D prin modurile dual stream și frame packed, atât în procesul de captură, cât și la redare.
Include intrări și ieșiri XLR dedicate pentru Timecode, conexiune Sync Tri-Sync sau Black Burst și două porturi RS-422 de control la distanță.
Despre UltraStudio 4K Extreme 3
Arhitectura supremă pentru post-producție și broadcast
Blackmagic Design UltraStudio 4K Extreme 3 reprezintă vârful de gamă în materie de achiziție și redare video, fiind dezvoltat pentru a satisface cerințele celor mai complexe studiouri de editare, colorizare, efecte vizuale și regii de emisie. Datorită dublei opțiuni de conectare, acesta poate funcționa legat de computere desktop sau laptopuri prin porturile ultra-rapide Thunderbolt 3 la 40Gb/s sau poate fi integrat direct în infrastructuri workstation masive folosind o placă PCI Express de generația a 2-a cu 4 linii. Această lățime de bandă fără precedent permite manipularea cadrelor cinematografice masive de rezoluție 4K și Ultra HD fără compresie și cu latență minimă.
Procesare colorimetrică de precizie și workflow cinematic HDR
Echipamentul oferă flexibilitate absolută în spațiul de lucru digital datorită eșantionărilor avansate de culoare 4:4:4 și 4:2:2 în standardele REC 601, REC 709 și în spectrul extins REC 2020. Suportul complet pentru adâncimi de culoare de 8, 10 și 12 biți RGB în modurile de lucru de până la 2160p30 elimină apariția efectelor de banding și menține acuratețea pixelilor în procesul de masterizare. Tehnologia HDMI 2.0b integrată permite transmiterea metadatelor statice HDR, acceptând pe deplin caracteristicile de transfer HLG (Hybrid Log-Gamma) și PQ (Perceptual Quantization), transformând dispozitivul în soluția ideală pentru monitorizarea corectă a materialelor pe ecrane HDR de ultimă generație.
Encoder H.265 hardware în timp real și motoare de conversie broadcast
O inovație majoră integrată în șasiul metalic de tip rackabil este encoderul hardware capabil să proceseze stream-uri în codec HEVC / H.265 în timp real direct la rezoluții Ultra HD. Această arhitectură eliberează complet resursele computerului gazdă în timpul exporturilor sau randărilor din suitele de editare. În plus, hardware-ul dedicat oferidown-conversion integrată de înaltă calitate de la Ultra HD la HD, trimisă automat pe ieșirile SDI C și D și pe portul HDMI când este detectat un display HD. Conversia HD la SD se realizează tot hardware pe portul SDI B, Component și Composite, utilizatorul având libertatea de a selecta formatele de afișare între letterbox, anamorphic 16:9 sau center cut 4:3. Pentru semnalele primite la intrare, un motor software realizează up-conversion de la SD la HD cu zoom 16:9 sau anamorphic.
Flexibilitate analogică totală și integrare în rack profesional
Dincolo de tehnologiile digitale 12G-SDI de ultimă oră, UltraStudio 4K Extreme 3 funcționează ca o punte perfectă cu tehnologiile analogice legacy. Profesioniștii pot conecta cu ușurință deck-uri de emisie, camere broadcast sau routere video mai vechi datorită porturilor dedicate BNC Component și Composite NTSC/PAL. Secțiunea audio este la fel de complexă, oferind preamplificare premium cu Phantom Power 48V comutabil din software pentru un microfon profesional XLR dedicat vocilor de tip voice-over. Întregul sistem este ambalat într-un șasiu robust cu design elegant, cu un panou frontal echipat cu butoane fizice pentru maparea instatanee a rutelor de semnal și o ieșire audio frontală pentru căști cu control de volum dedicat.
Aplicații și scenarii
Asigură o acuratețe de 12 biți RGB direct în DaVinci Resolve, trimițând semnalul video cinematic către monitoare de referință 4K HDR prin 12G-SDI Single-Link sau Dual-Link.
Suportă captură și redare necomprimată la rezoluții înalte cu o rată de cadre fluidă de 60p, respectând standardele de conformitate broadcast riguroase impuse de televiziuni.
Datorită intrărilor Component și conectorilor RS-422 de deck control, dispozitivul permite digitalizarea benzilor analogice vechi direct în codecuri moderne sau H.265.
Permite monitorizarea și captura fluxurilor video Dual Stream stereoscopice (ochi stâng / ochi drept) prin conexiunile dedicate SDI multiplexate la nivel hardware.
Preamplificatorul de microfon XLR cu alimentare Phantom 48V de pe panoul frontal oferă inginerilor de sunet posibilitatea de a înregistra narațiuni direct peste timeline-ul video.
Sistemele de reclocked SDI loop-through și repeated outputs permit trimiterea aceluiași flux video către mixere, routere sau recordere simultan fără degradări.
Glosar · Tehnologii
Interfață video digitală capabilă să transporte rate de date de 12 Gb/s pe un singur cablu coaxial. Suportul link multiplu permite utilizarea a 2 sau 4 cabluri în paralel pentru multiplexarea semnalelor complexe 4K de mare adâncime de culoare.
Proces de codare a clipurilor video în standardul HEVC comprimat, realizat direct de un cip fizic dedicat în timp real, eliminând timpii mari de așteptare din procesarea software nativă a procesorului principal PC.
Tehnologie de regenerare a semnalului digital de intrare SDI. Dispozitivul curăță zgomotul și re-aliniază pachetele de date înainte de a trimite semnalul mai departe prin porturile loop, permițând utilizarea unor lungimi de cablu considerabil mai mari.
Tensiune electrică de 48 de volți livrată direct prin pinii cablului XLR pentru alimentarea circuitelor interne ale microfoanelor de tip condensator profesionale folosite în studiouri, activabilă sau dezactivabilă din interfața software.
Specificații tehnice
| Conexiuni digitale și interfețe | |
| Intrări video SDI | 2 x 12Gb/s și 2 x 6Gb/s SD/HD/2K/4K. Suportă single/dual/quad link 4:2:2/4:4:4, 2D/3D switchable. |
| Ieșiri video SDI | 2 x 12Gb/s și 2 x 6Gb/s SD/HD/2K/4K. Suportă single/dual/quad link 4:2:2/4:4:4. 2D/3D switchable. |
| Ieșiri repetate SDI | 2 x 12Gb/s și 2 x 6Gb/s SD/HD/2K/4K. Suportă single/dual/quad link 4:2:2/4:4:4. 2D/3D switchable. |
| SDI Video Loop | 4 x reclocked SD/HD/2K/4K linked to corresponding inputs. |
| Rate SDI suportate | 270Mb, 1.5G, 3G, 6G, 12G. |
| Optical SDI | Suportă 2 module SMPTE opționale. |
| Intrări / Ieșiri fibră optică | 2 x 12Gb/s Optical Fiber (Opțional). |
| Intrări video HDMI | HDMI 2.0 type A connector cu suport pentru 2160p60 |
| Ieșiri video HDMI | HDMI 2.0 type A connector cu suport pentru 2160p60 |
| Interfață computer | Thunderbolt™ 3 (Mac OS and Windows), PCI Express 4 lane generation 2. |
| Conexiuni analogice și audio | |
| Intrări video analogice | 1 x Component YUV on 3 BNCs, 1 x composite NTSC/PAL on 1 BNC. |
| Ieșiri video analogice | 1 x Component YUV on 3 BNCs, 1 x composite NTSC/PAL on 1 BNC. |
| Intrări audio analogice | 4 Canale de professional balanced analog audio via XLR connectors și 2 canale de consumer unbalanced via RCA connectors. |
| Ieșiri audio analogice | 4 Canale de professional balanced analog audio via XLR connectors. |
| Intrări audio AES/EBU | 2 Canale unbalanced cu sample rate converter on BNC connector. |
| Ieșiri audio AES/EBU | 2 Canale unbalanced on BNC connector. |
| Intrări audio SDI | 16 Canale embedded în SD/HD/2K/4K. |
| Ieșiri audio SDI | 16 Canale embedded în SD/HD/2K/4K. |
| Intrări audio HDMI | 8 Canale embedded în SD/HD/4K. |
| Ieșiri audio HDMI | 8 Canale embedded în SD/HD/4K. |
| Mic Input | 1 x 48V microphone input via XLR connector. Phantom Power switchable via software control. |
| Sincronizare, control și hardware | |
| Timecode Input | 1 x XLR Input. |
| Timecode Output | 1 x XLR Output. |
| Sync Input | 1 x Reference input. Tri-Sync or Black Burst. |
| Sync Output | 1 x Reference Loop Output. Tri-Sync or Black Burst. |
| Device Control | 2 x RS-422 deck control. |
| Built in Control Panel | 14 buttons for input selection. 5 inch color display. |
| Hardware Frame Buffer | ARGB, BGRA (8-bit RGB 4:4:4:4), r210 (10-bit RGB 4:4:4), R12B and R12L (12-bit RGB 4:4:4) up to 2160p30. 2vuy (8-bit YUV 4:2:2) and v210 (10-bit YUV 4:2:2) in all modes. |
| Color Precision | 8, 10, 12-bit RGB 4:4:4 up to 2160p30 and 8, 10-bit YUV 4:2:2 in all standards. |
| Encoding | Hardware based real time H.265 encoder. |
| Standarde Video & Procesări Integrate | |
| SDI Video Standards | SD: 525i59.94 NTSC, 625i50 PAL HD: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 2K: 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 4K: 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| 3D Video Standards | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI |
| HDMI Video Standards | SD: 525i59.94 NTSC, 625i50 PAL HD: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60 Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 4K: 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI 3D: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080i50, 1080i59.94, 1080i60 |
| SDI Compliance | SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 435, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2082-10, SMPTE ST2108-1, ITU-R BT.656 and ITU-R BT.601. |
| Eșantionare video | SDI: 4:4:4, 4:2:2 HDMI: 4:4:4, 4:2:2, 4:2:0 |
| Suport HDR | SDI: HDR metadata packing, HLG and PQ transfer characteristics. HDMI: HDR static metadata packing, HLG and PQ transfer characteristics. HDMI 2.0b supports Deep Color and HDR. |
| Conversii integrate | Ultra HD Down Conversion: Hardware down converter outputs Ultra HD to HD on SDI C & D and HDMI outputs. HD to SD Down Conversion: Hardware down converter outputs HD to SD on SDI B, Component and Composite NTSC/PAL (selectable letterbox, anamorphic 16:9, center cut 4:3). HD Up Conversion: Software up converter from SD to HD on input (selectable 16:9 Zoom or anamorphic). HD Cross Conversion: Hardware cross conversion from 720p to 1080HD and 1080HD to 720p on playback. Colorspace Conversion: Hardware based real time. |
| Sisteme de operare, alimentare și date fizice | |
| Sisteme de operare | Mac 15.0 Sequoia, Mac 26.0 Tahoe or later. Windows 10, 64-bit. Windows 11. Linux |
| Power Requirements | 2 x built-in international AC power supply with IEC C14 inlet. 100-240V, 50-60Hz. |
| Dimensiuni fizice | Lățime: 482 mm · Înălțime: 88 mm · Adâncime: 242 mm |
| Greutate | 3.9 kg |
| Mediu de funcționare | Operating Temperature: 5° to 40°C (41° to 104°F) Storage Temperature: -20° to 45°C (-4° to 113°F) Relative Humidity: 0% to 90% non-condensing |
Întrebări frecvente
Cum pot configura ieșirea SDI pentru fluxuri Quad Link?
Ieșirea SDI a dispozitivului este complet configurabilă pentru moduri Quad Link 3Gb/s prin intermediul utilitarului software inclus Blackmagic Desktop Video Utility.
Ce se întâmplă cu restul ieșirilor SDI când rulez 12Gb/s Single Link?
Atunci când folosiți un singur link de 12Gb/s pe portul SDI A (sau dual link 6Gb/s pe SDI A și B), porturile adiționale SDI C și D vor scoate în mod automat un semnal HD convertit în jos (downconverted).
Pot captura imagini de pe orice sursă conectată la intrarea HDMI?
Nu. Intrarea HDMI nu are capacitatea de a captura fluxuri video provenite de la surse protejate la copiere (copy protected/HDCP). Este obligatoriu să confirmați drepturile de autor înainte de captura sau distribuția conținutului.
Cum se realizează actualizările de firmware ale acestui echipament?
Actualizarea software-ului intern (Internal Software Upgrade) este integrată direct în driverul software dedicat. Acesta încarcă automat upgrade-urile necesare la pornirea sistemului sau prin rularea utilitarului de update.
Sunt suportate efectele în timp real direct din software-ul de editare?
Da. Dispozitivul suportă rularea efectelor interne în timp real din DaVinci Resolve și Final Cut Pro X, efectele procesate de Adobe Premiere Pro CC Mercury Playback Engine, precum și efectele native din Avid Media Composer.
Conținutul cutiei
Produse complementare recomandate
Kit de cabluri și placă de interfață PCIe dedicat. Permite obținerea unor conexiuni de viteză extremă cu magistrala computerelor desktop non-Thunderbolt.
Cabluri cu ecranare masivă esențiale pentru transportul stabil al semnalelor video 4K high-frame-rate pe frecvențe mari, eliminând apariția erorilor de pachete digitale.
Module adiționale pentru extinderea conectivității prin fibră optică. Permit transmiterea și recepția semnalelor 12G-SDI pe distanțe foarte lungi în interiorul studiourilor.
Cabluri de date de mare viteză destinate conexiunilor stabile dintre interfață și stațiile de lucru Apple Mac sau Windows PC compatibile.
