Blackmagic Design Videohub Master Control Pro

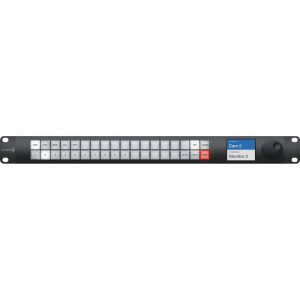

Panou de control hardware profesional de tip 1U rackabil, echipat cu ecran LCD, rotă de selecție spin knob și 21 de butoane configurabile, proiectat pentru comutarea rapidă și flexibilă a surselor și destinațiilor în matrici video clasice sau infrastructuri IP de tip SMPTE ST 2110.
Caracteristici principale
Permite derularea ultra-rapidă a surselor și destinațiilor din router cu ajutorul butonului rotativ sau prin introducere directă de la tastatură.
Afișează clar și luminos rutele curente, starea conexiunilor și meniurile de configurare, eliminând ghicitul în timpul operării live.
Dispozitivul poate fi configurat să controleze routere SDI tradiționale din gama Videohub sau să acționeze ca un controller IP bazat pe standardul open NMOS.
Acceptă alimentare directă la rețea 100-240V AC sau direct prin cablul de rețea utilizând conexiunea Ethernet compatibilă PoE+.
Dispune de butoane fizice iluminate, ce pot fi mapate ca surse și destinații specifice pentru acces instant la cele mai folosite linii.
Include suport nativ pentru protocoale de timp PTP și standardele IP Video ST 2059-1 și ST 2059-2 pentru aliniere perfectă în regie IP.
Despre Videohub Master Control Pro
Control hardware fluid și rapid pentru întregul router
Blackmagic Design Videohub Master Control Pro oferă o modalitate extrem de rapidă și intuitivă de gestionare a rutărilor dintr-o matrice video de mari dimensiuni, fără a sacrifica viteza de execuție în momentele critice ale producției. Panoul permite parcurgerea rapidă a tuturor surselor și destinațiilor introduse în sistem prin simpla rotire a butonului rotativ profilat (spin knob) sau prin tastarea directă a identificatorului pe butoanele fizice. Integrarea ecranului LCD color de pe panoul frontal oferă o confirmare vizuală imediată a rutelor stabilite, crescând siguranța operatorului și reducând erorile umane în mediile de emisie complexe.
Tranziția către broadcast IP prin suportul nativ NMOS ST 2110
Acest controler hardware a fost extins pentru a deservi nu doar rețelele SDI standard, ci și infrastructurile moderne IP. Echipamentul poate fi configurat în mod dual ca un panou clasic Videohub sau ca un controller deschis 2110 NMOS. Prin stiva software integrată, ce respectă specificațiile AMWA NMOS IS-04 (descoperire și înregistrare) și IS-05 (managementul conexiunilor), dispozitivul se integrează perfect în centre de date și studiouri TV complet digitalizate bazate pe IP, asigurând maparea logică a fluxurilor video separat de infrastructura hardware de rețea.
Fiabilitate sporită și protecție totală la căderi de tensiune
Proiectat pentru instalare în rack standard de 1U și având o adâncime constructivă redusă de sub 3 inci, panoul este optim chiar și pentru vehicule de transmisie (OB Vans) sau rack-uri de control mobile unde spațiul este limitat. Pe partea de alimentare, suportul pentru Power over Ethernet (PoE+ pe portul Ethernet In) simplifică masiv cablarea, utilizând un singur fir pentru date și curent. În plus, arhitectura internă a fost gândită special pentru siguranță: în cazul unei pane de curent, configurațiile butoanelor și starea de comunicare cu routerul sunt stocate local și restaurate instantaneu la repornire.
Specificații tehnice
| Conexiuni și Interfețe | |

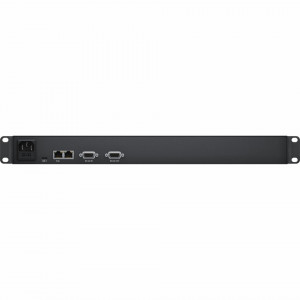

| Ethernet | RJ45 Ethernet In și Out. Power over ethernet suportat pe Ethernet In. Fără power over ethernet pe Ethernet Out. Conexiune cu suport PoE+ |
| RS-422 | In și Out (pentru implementare viitoare) |
| Interfață computer | USB-C pentru configurație și actualizări de software |
| Conformitate IP Video și Protocoale | |
| Precision Time Protocol | IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| NMOS IS-04 | Discovery and Registration v1.3.2, Peer-to-peer via mDNS/DNS-SD |
| NMOS IS-05 | Connection Management v1.1.2 |
| Conformitate NMOS BCP | NMOS BCP-002-01 Natural Grouping, NMOS BCP-004-01 Receiver capabilities |
| Control, Software și Sisteme | |

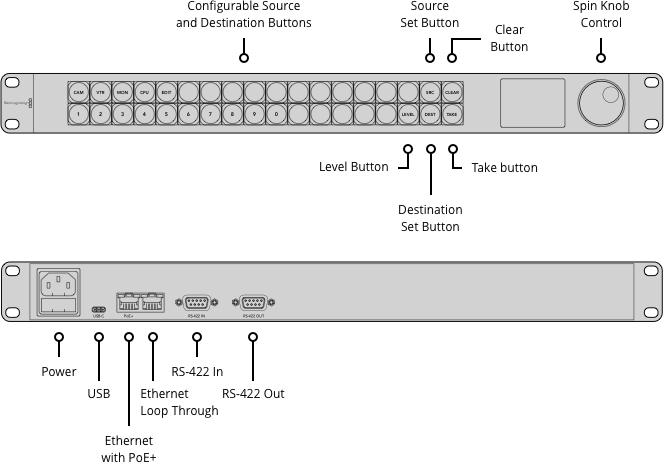

| Control Hardware | 21 butoane asignabile cu scroll wheel (spin knob control) pentru selecție rapidă de sursă și destinație. Ecran de informații LCD. Butoane dedicate: Source Set, Level, Destination Set, Clear, Take |
| Configurație butoane | Inclusă gratuit pentru Windows™ și Mac™ via interfață USB 2.0 high speed (480Mb/s) |
| Upgrade software intern | Upgrade software intern prin aplicația firmware updater inclusă, via USB sau ethernet |
| Sisteme de operare acceptate | Mac 13.0 Ventura, Mac 14.0 Sonoma sau ulterior · Windows 10, 64-bit, Windows 11 |
| Protecție la alimentare (Power Fail) | Configurațiile butoanelor și comunicarea cu routerul sunt conservate și restaurate instantaneu la pornirea alimentării. Configurația butoanelor poate fi salvată pentru rechemare ulterioară |
| Specificații Fizice și de Mediu | |
| Alimentare | Sursă de alimentare internă 100-240 V AC |
| Instalare fizică / Dimensiuni | Dimensiune 1 unitate de rack (1 rack unit size). Mai puțin de 3 inci adâncime. Dimensiuni carcasă: Înălțime 44.2 mm, Lățime 482 mm, Adâncime 117.92 mm |
| Greutate | 1 kg |
| Temperaturi funcționare / stocare | Operare: 0° până la 40°C (32° până la 104°F) · Stocare: -20° până la 45°C (-4° până la 113°F) |
| Umiditate relativă | 0% până la 90% fără condensare |
Întrebări frecvente
Ce se întâmplă cu rutele configurate dacă panoul pierde alimentarea electrică?
Echipamentul dispune de o memorie de protecție la căderile de tensiune (Power Fail). Configurațiile butoanelor mapate și canalele de comunicare cu routerul sunt stocate hardware și restaurate instantaneu la repornire. De asemenea, profilul butoanelor poate fi salvat separat pentru o rechemare ulterioară.
Pot folosi ambele porturi Ethernet ca switch sau loop-through?
Da, unitatea oferă conexiuni RJ45 Ethernet In și Out configurate pentru loop-through (cascadare). Totuși, trebuie reținut că funcția de alimentare Power over Ethernet (PoE+) este activă exclusiv pe portul de intrare (Ethernet In); portul Ethernet Out nu transmite energie electrică mai departe.
Cum se realizează maparea butoanelor fizice de pe panou?
Configurarea celor 21 de butoane asignabile se realizează foarte simplu prin intermediul interfeței dedicate USB 2.0 de mare viteză (480Mb/s) sau prin rețea. Aplicația utilitară de configurare este oferită gratuit de producător și rulează nativ pe sistemele de operare Windows și macOS.
Conținutul cutiei
Produse complementare recomandate
Asigură infrastructura de rutare fizică SDI SDI perfect compatibilă cu modul nativ de funcționare al panoului Master Control Pro.
Echipamente de rețea broadcast ideale pentru configurările avansate ale controlerului în modul NMOS bazat pe conexiuni Ethernet.
Alimentează panoul direct prin infrastructura Ethernet și izolează corect traficul de management NMOS pentru o stabilitate sporită în regie.
