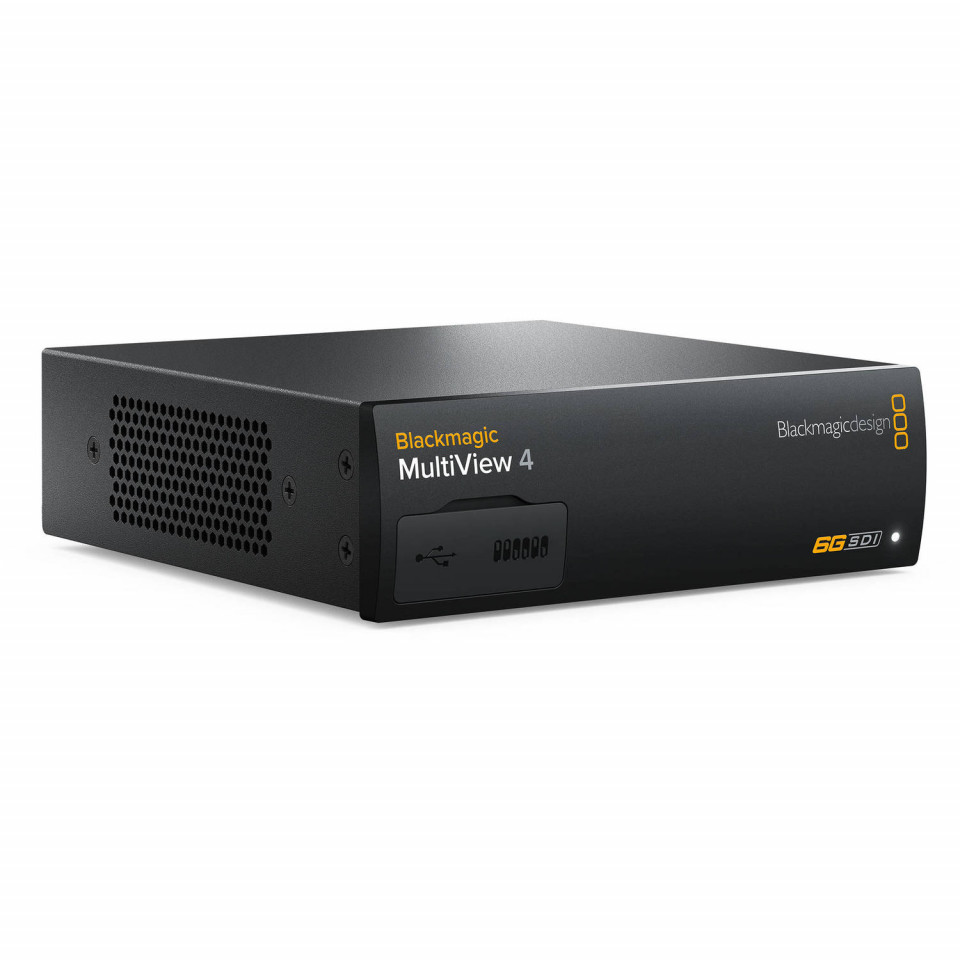

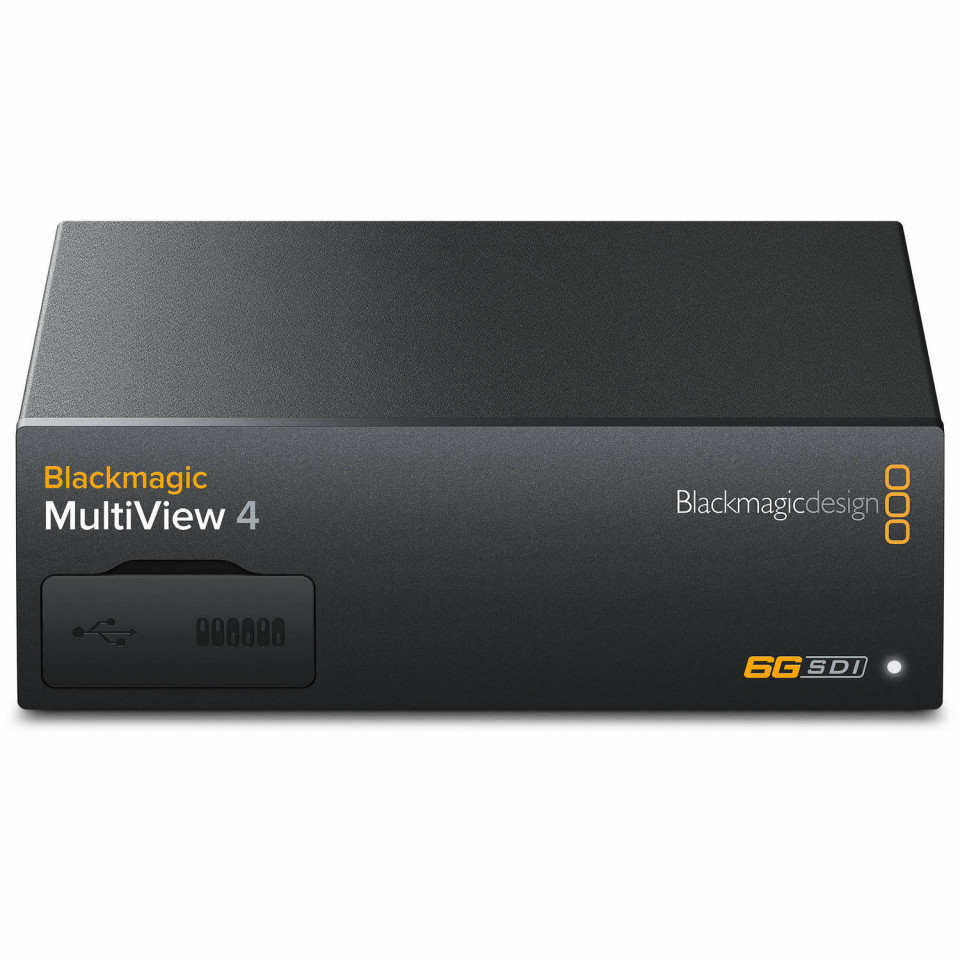

Blackmagic Design MultiView 4 Multi-Viewer 6G-SDI
Dispozitiv de monitorizare avansat ce permite afișarea simultană a 4 surse video SDI complet independente pe un singur ecran, oferind suport multi-format de la SD până la Ultra HD cu re-sincronizare completă pe fiecare intrare.
Caracteristici principale
Permite combinarea oricărui mix de formate video SD, HD și Ultra HD și frame rate-uri diferite pe un singur ecran de televiziune sau monitor de referință.
Fiecare intrare video dispune de re-sincronizare hardware independentă și detecție automată a standardului de televiziune, garantând stabilitatea imaginii în regim mixt.
Atunci când este conectat la un ecran Ultra HD, dispozitivul utilizează rezoluția completă pentru a afișa fiecare dintre cele 4 surse la rezoluție nativă 1920x1080 HD.
Echipat cu o ieșire HDMI tip A (cu suport EDID pentru monitor) și o ieșire dedicată multi-view SDI pentru o compatibilitate extinsă cu ecranele profesionale sau de consum.
Poate fi alimentat prin conexiunea standard la rețeaua de curent AC sau direct prin intermediul cablului de rețea utilizând tehnologia Power over Ethernet (PoE+ 48V DC).
Fiecare fereastră de vizualizare permite activarea vumetrelor audio (VU standard), a etichetelor text personalizate și a indicatorilor de stare.
Despre MultiView 4
Monitorizare multi-sursă de înaltă rezoluție
Blackmagic MultiView 4 reprezintă soluția ideală pentru echipele de producție care au nevoie de monitorizarea centralizată a mai multor semnale video fără a aglomera spațiul de lucru cu ecrane suplimentare. Echipamentul procesează simultan patru surse video SDI complet independente și le combină pe o singură ieșire de afișare. Datorită procesării avansate 6G-SDI, dispozitivul este capabil să transmită semnalul final atât către display-uri 1080 HD convenționale, cât și către ecrane Ultra HD 2160p, oferind o claritate excepțională și o modularitate adaptată oricărui mediu broadcast sau studio post-producție.
Procesare asincronă și re-sincronizare hardware
O caracteristică definitorie a modelului MultiView 4 este prezența modulelor interne de re-sincronizare pe toate cele patru intrări SDI. Această tehnologie permite utilizatorilor să conecteze echipamente video care rulează la rezoluții și rate de cadre diferite fără a genera drop-uri sau desincronizări pe ecranul principal. Fiecare canal își detectează și ajustează automat parametrii pentru a asigura o tranziție curată. Astfel, puteți monitoriza simultan o cameră PAL SD, un flux HD de 1080p și două surse Ultra HD în format 2160p, eliminând necesitatea unor convertoare de rată externe costisitoare.
Control software extins și upgrade-uri hardware

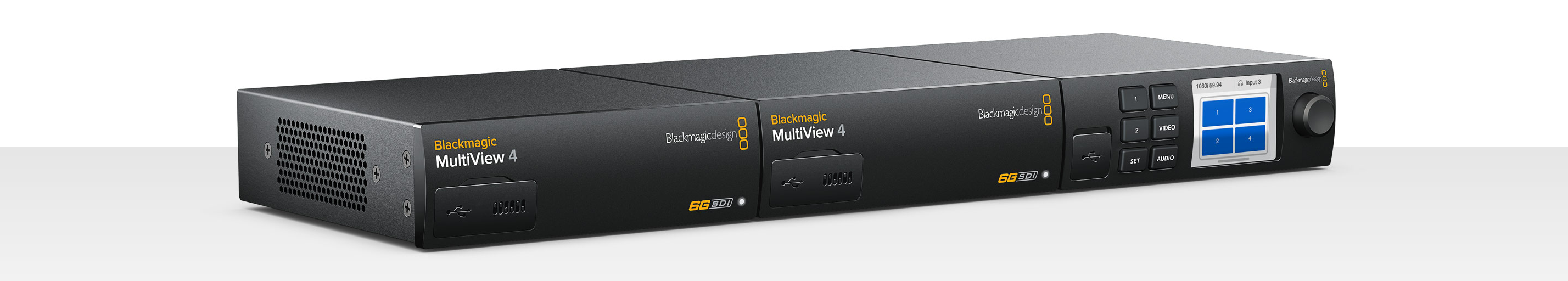

Configurarea și managementul dispozitivului sunt simplificate prin intermediul aplicației software incluse gratuit pentru platformele Windows și Mac. Modificările de rețea, alocarea IP-urilor și activarea elementelor grafice de tip overlay (VU-metre sau text personalizat) se realizează rapid prin interfața USB 2.0 sau prin portul Ethernet RJ45. Pentru mediile unde este necesară operarea locală direct de pe dispozitiv, MultiView 4 oferă compatibilitate completă cu accesoriul Teranex Mini Smart Panel (vândut separat), care adaugă butoane fizice dedicate, un spin knob de navigare și un display LCD color de 2.2 inchi pentru monitorizare directă din rack.
Specificații tehnice

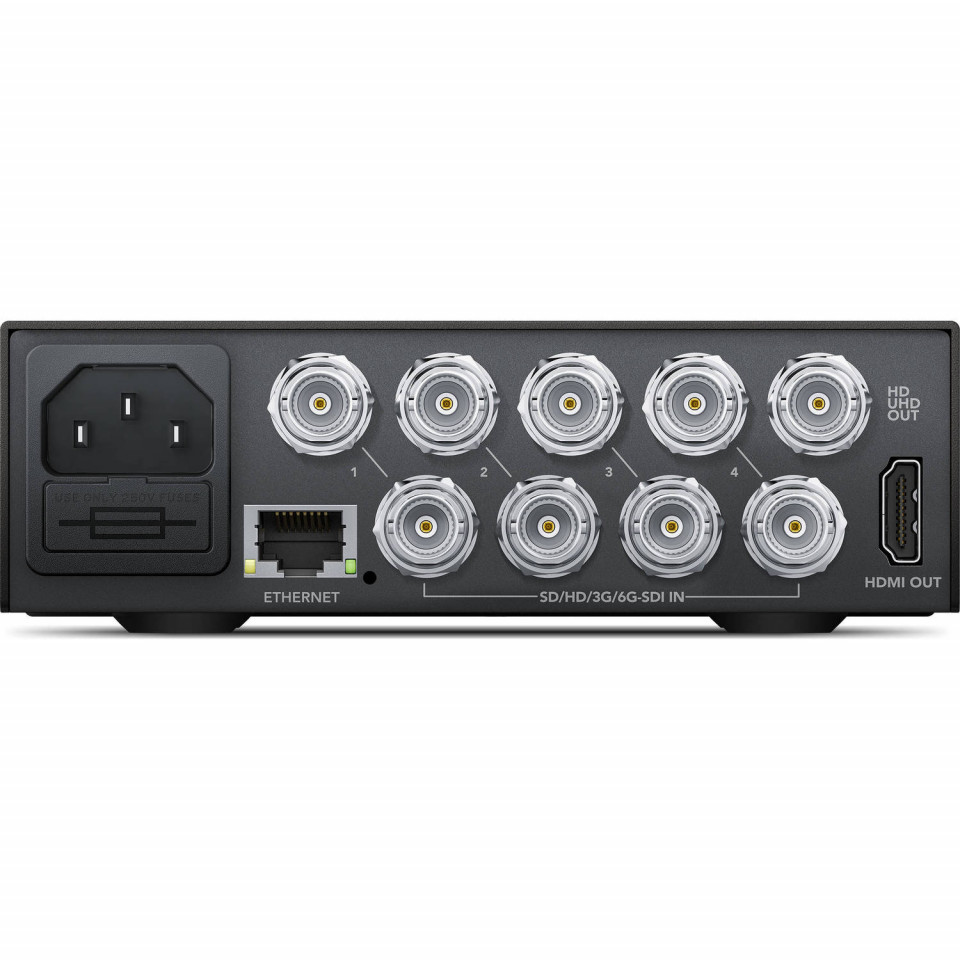

| Conexiuni și interfețe | |
| Intrări video SDI | 4 x 10-bit SD-SDI, HD-SDI și 6G-SDI. |
| Ieșiri video SDI | 4 loop, 1 HD/Ultra HD. |
| Rate SDI suportate | 270Mb, 1.5G, 3G, 6G. |
| Ieșiri SDI Multi View | 1 x 10 bit HD-SDI și 10 bit 6G-SDI |
| Ieșiri HDMI Multi View | 1 x HDMI tip A conector. Ieșirea suportă EDID-ul monitorului. |
| Sincronizare și control | Interfață USB 2.0 de mare viteză (480Mb/s) sau prin Ethernet. Mini Switch-uri integrate pentru configurare hardware. IP address setting prin software. Ierarhie control panou: Suportă Teranex Mini Smart Panel. |
| Standarde video și procesare | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI |
| Standarde Video Ultra HD și 4K | Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30 · 4K Video Standards: 4Kp24 DCI |
| Ieșiri Video Multi View (SDI și HDMI) | HD: 1080i50, 1080i59.94 · Ultra HD: 2160p25, 2160p29.97 |
| Specificații și conformitate SDI | Conformitate: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M, SMPTE 425M-B, ITU-R BT.656 și ITU-R BT.601. · Reclocking: Pe toate ieșirile SDI, auto switching între standard definition, high definition sau 6G-SDI video. · Prelevare probe (Sampling): 4:2:2 · Eșantionare audio: Rată standard de televiziune de 48kHz și 24-bit. · Precizie culoare: 10-bit 4:2:2 · Spațiu culoare: YUV · Suport Metadate: Video payload identification ancillary data conform SMPTE 352M. |
| Alimentare și specificații fizice | |
| Sisteme de operare suportate | Mac 10.15 Catalina, Mac 11.1 Big Sur sau ulterior. · Windows 10, 64-bit. |
| Cerințe de alimentare | Alimentare: Cablu IEC necesar, 100-240V AC intrare. · Power over Ethernet: Poate fi alimentat prin 48V DC folosind PoE+ · Consum de energie: 16 Wați · Protecție la căderi de curent: Setările MultiView 4 sunt păstrate și restaurate instantaneu la pornire. |
| Dimensiuni și greutate | Lățime: 140 mm (5.51 in) · Adâncime: 170 mm (6.69 in) · Înălțime: 44.5 mm (1.75 in) · Greutate: 580 g (1.28 lb) |
| Mediu de operare | Temperatură operare: 0° până la 40° C (32° până la 104° F) · Temperatură stocare: -20° până la 45° C (-4° până la 113° F) · Umiditate relativă: 0% până la 90% fără condensare |
Întrebări frecvente
Dispozitivul dispune de o intrare dedicată de referință (Genlock)?
Nu, MultiView 4 nu are o intrare fizică de referință. Totuși, re-sincronizarea semnalelor se realizează automat la nivel hardware pe fiecare dintre cele 4 intrări SDI independente.
Cum se realizează actualizarea de firmware pentru MultiView 4?
Actualizarea software-ului intern se realizează prin intermediul aplicației software incluse, conectând dispozitivul la computer fie prin portul USB 2.0 de mare viteză, fie la distanță prin rețeaua Ethernet RJ45.
Ce se întâmplă cu setările dispozitivului în cazul unei pene de curent?
Echipamentul integrează o funcție dedicată numită Power Fail Protection. Toate configurațiile și etichetele stabilite sunt salvate în timp real și sunt restaurate instantaneu în momentul în care alimentarea este restabilită.
Conținutul cutiei
Produse complementare recomandate
Înlocuiește masca frontală standard a dispozitivului, oferind un ecran color integrat de 2.2 inchi și butoane fizice pentru un control local rapid al configurărilor și diagnosticare directă în rack.
Garantează transferul perfect al semnalului video la rate de date ridicate, esențiale pentru stabilitatea fluxurilor Ultra HD 2160p și eliminarea pierderilor de pachete pe distanțe medii și mari.
Permit alimentarea hardware alternativă a unității MultiView 4 direct prin cablul Ethernet de date, simplificând arhitectura rack-ului și eliminând necesitatea cablurilor AC adiționale.
