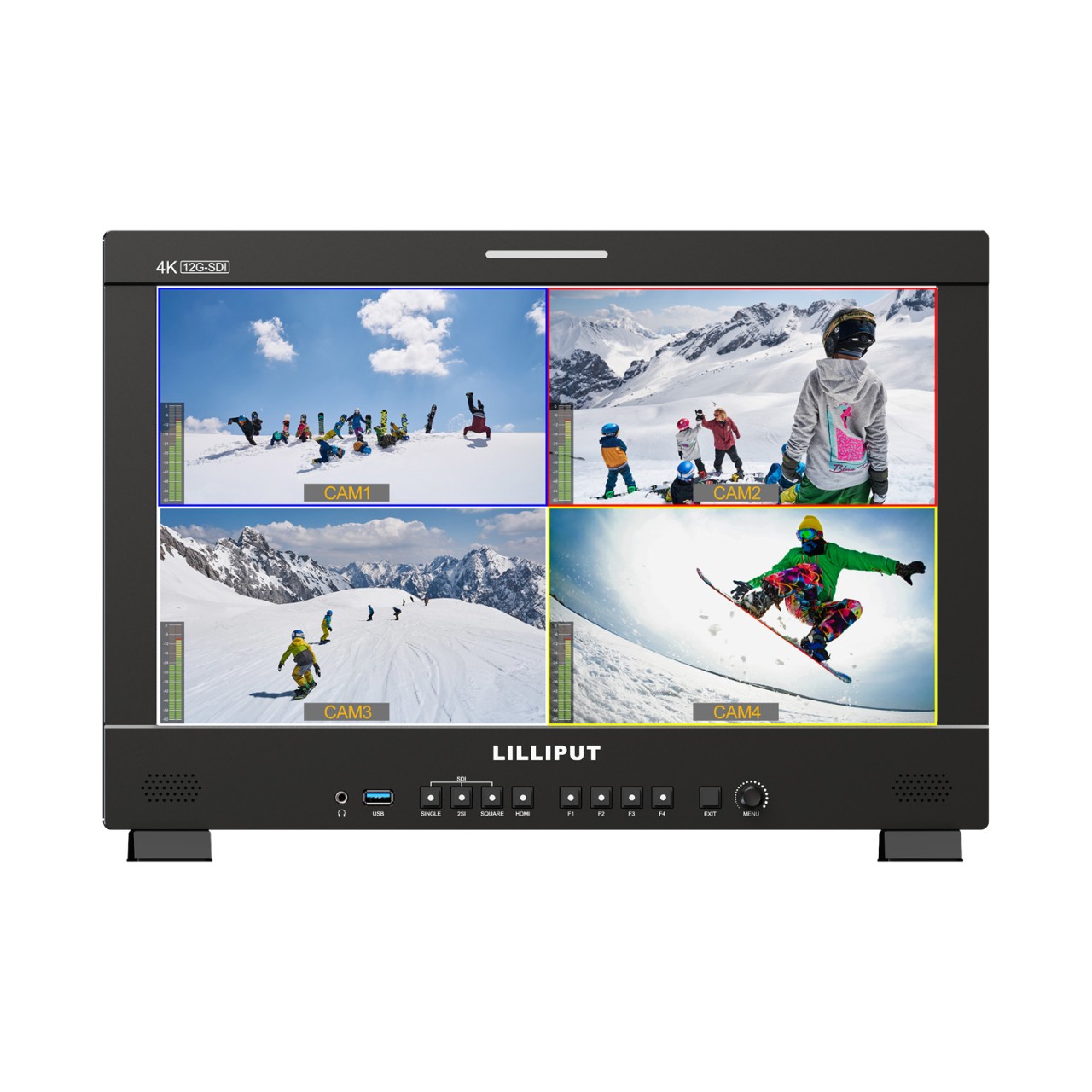

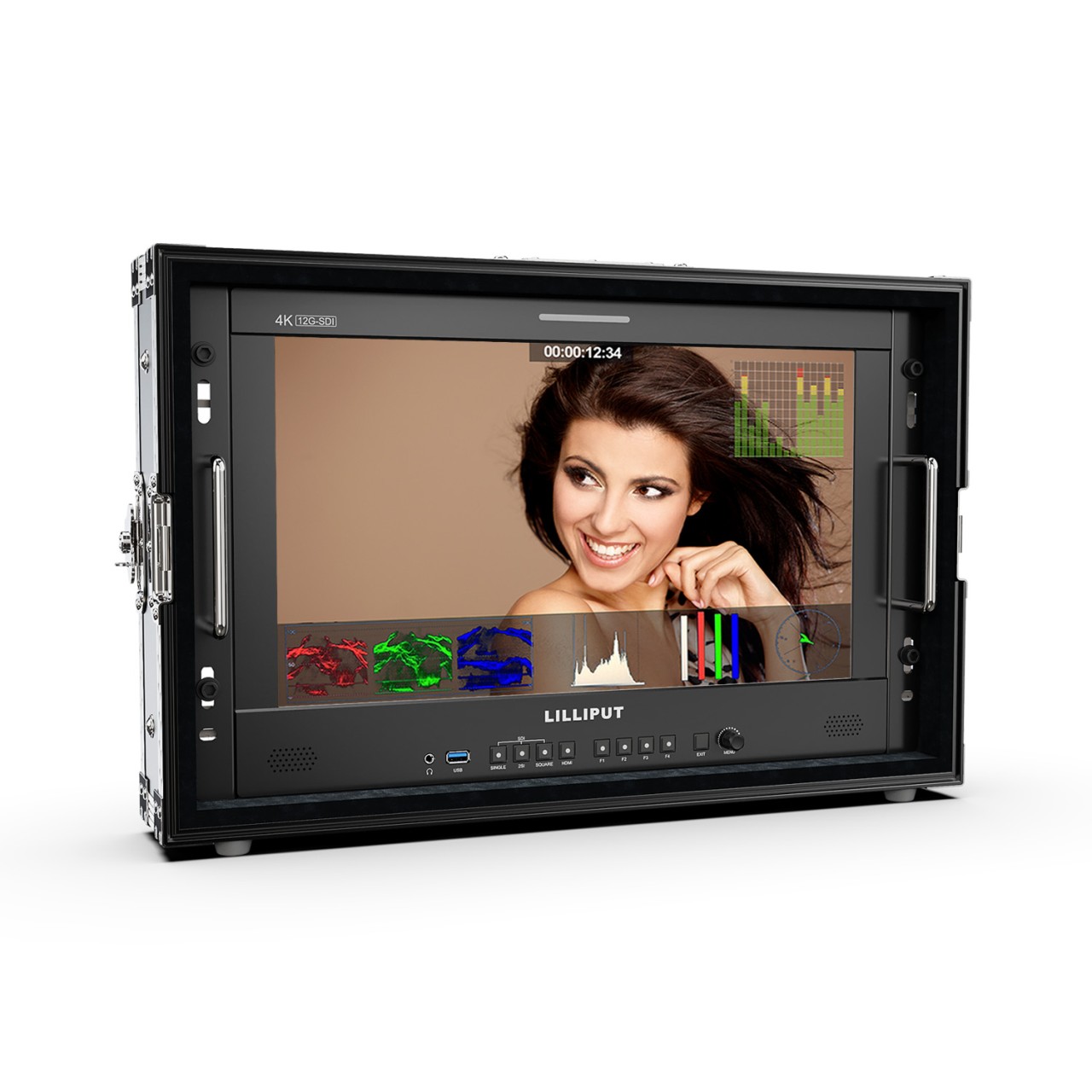

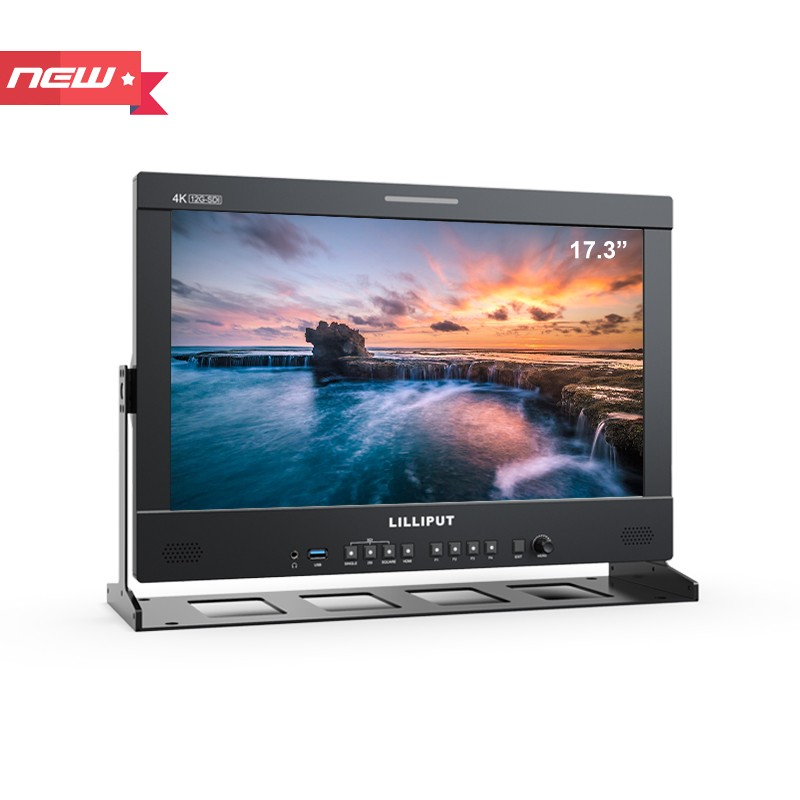

Lilliput monitor Q18, 17.3", 12G-SDI, HDMI, V-Mount

Descriere

Lilliput monitor Q18, 17.3", 12G-SDI, HDMI, V-Mount

Monitorul Q18 17.3" 12G-SDI/HDMI Broadcast Studio de la Lilliput este un studio de difuzare de 17.3" și un monitor de câmp cu o placă pentru baterie cu montare în V și o rezoluție nativă de 3840 x 2160. Are capacitatea de a suporta până la DCI 4K60 și scalează automat toate semnalele video primite pentru a le afișa corect pe ecranul său UHD, care are un raport de contrast de 1200:1, un unghi de vizualizare de 170° și luminozitate de 400 cd/m². Q18 dispune de o intrare HDMI 2.0 și de ieșire HDMI loop-through, precum și două intrări 12G-SDI și două intrări 3G-SDI cu ieșirile respective 12G-SDI și 3G-SDI.

Monitorul acceptă spații de culoare HDR și CMS opțional PRO/LTE ColourSpace pentru fluxuri de lucru critice de corecție a culorilor. De asemenea, puteți încărca LUT-uri 3D personalizate pentru acces rapid la o varietate de opțiuni de referință de culoare. Este inclusă o sursă de alimentare de 12 VDC pentru alimentarea monitorului de la o priză de curent alternativ atunci când lucrați într-un mediu de studio, sau puteți alimenta unitatea cu o baterie V-mount folosind placa pentru baterie inclusă.

Caracteristici

• Peaking
• Check field
• Image freeze
• Pixel-to-pixel
• False color
• Exposure
• Histogram
• Timecode
• Screen markers
• Color space
• HDR
• Color temperature adjustment

HDR și LUT 3D
Când HDR este activat, afișajul reproduce o gamă dinamică mai mare de luminozitate, permițând ca culorile și detaliile mai deschise și mai întunecate să fie afișate mai clar. Puteți utiliza jurnalele presetate sau puteți încărca propriile LUT-uri personalizate în format .cube prin portul USB al panoului frontal.
Formate de jurnal acceptate
SLog2. SLog3, CLog, NLog, ARRILiog, JLog și User.
HDR acceptat
ST2084 300/1000/10000/HLG.
Audio
Monitorul poate afișa forma Lissajous, cea mai utilă atunci când este utilizat în lucrările de post-producție audio pentru detectarea variației de fază.
Butoane atribuibile
Folosind cele patru butoane atribuibile de pe panoul frontal, puteți activa și dezactiva rapid oricare patru instrumente de monitorizare esențiale, fără a vă aventura în sistemul de meniuri al monitorului.
Telecomandă
Monitorul acceptă RS-422 prin conectori discreti de intrare și ieșire RJ45. Acest lucru vă permite să controlați monitorul din aplicațiile computerului, precum și să conectați mai multe monitoare împreună.
Calibrare
Monitorul acceptă calibrarea culorilor folosind o versiune PRO/LTE opțională a ColourSpace CMS pentru a vă asigura că monitorul vă afișează imaginea cu acuratețe.
Fibră optica
Un slot integrat acceptă un modul SFP+ opțional, în cazul în care aveți nevoie de o conexiune de fibră SFP+.

Specificatii

Dimensiune ecran 17,3" / 43,9 cm
Rezoluție 3840 x 2160
Raport de aspect 16:9
Unghi de vizualizare orizontal: 170°
Verticală: 170°
Ecran tactil Nr
Luminozitate maximă 400 nits/cd/m2
Raport de contrast 1200:1
Compatibilitate HDR Hybrid Log Gamma
Pixeli pe inch (ppi) 255 ppi
Monitorizare LUT în timp real HDR
Controlul imaginii Camp de profunzime, Selecția temperaturii culorii, FCC, Focalizare maximă, Numai verde, Întârziere H/V, Histogramă, Zoom pixel, Zoom pixel la pixel, Scalare, Marcatori ecran, Împărțire ecran - jumătate, Împărțire ecran - Sfert, Underscan, Vectorscop, Formă de undă

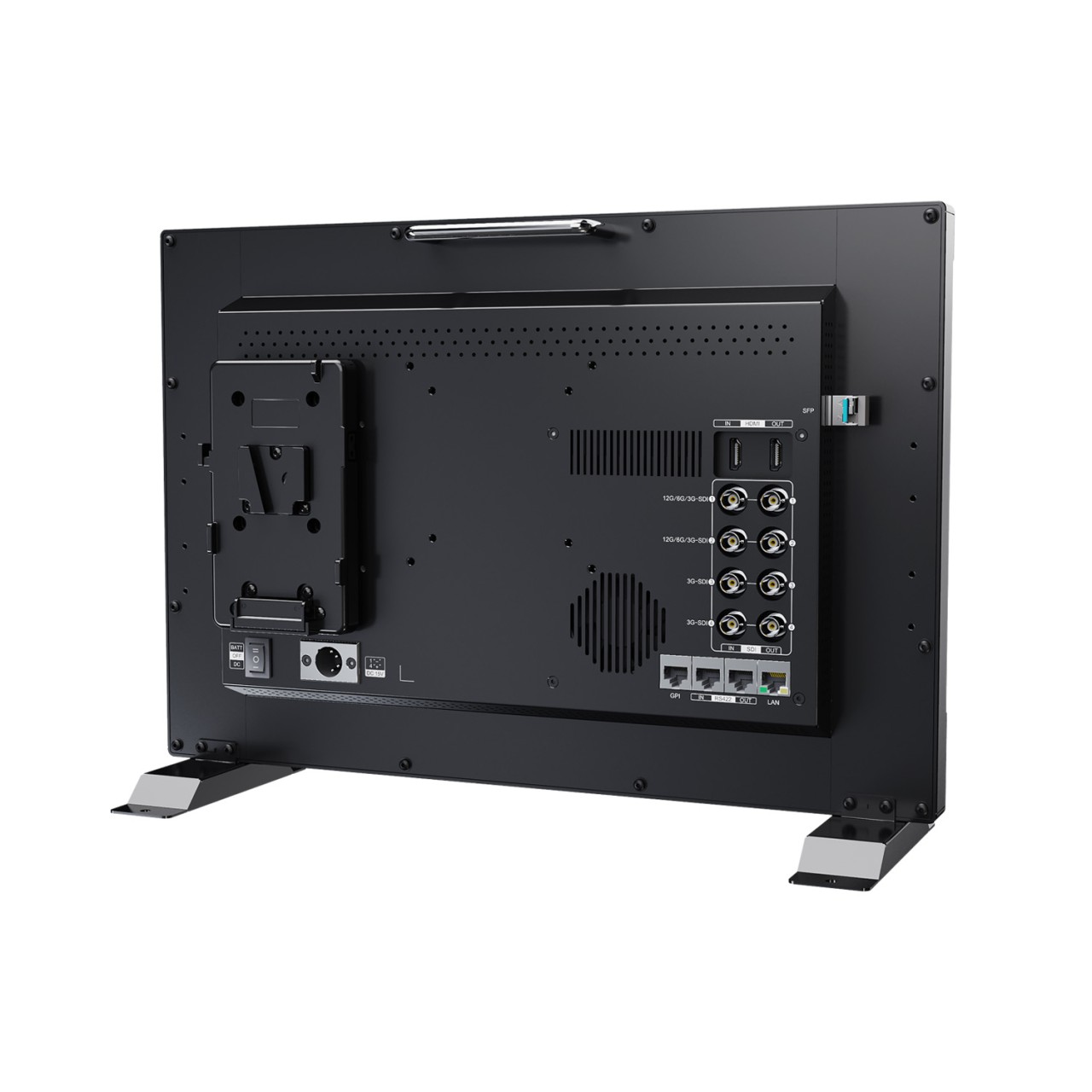

I/O video 1 x intrare HDMI 2.0
2 x intrare BNC (12G-SDI).
2 x intrare BNC (3G-SDI).
1 x ieșire HDMI 2.0
2 x Ieșire BNC (12G-SDI).
2 x Ieșire BNC (3G-SDI).
Audio încorporat HDMI: 8 canale
SDI: 16 canale
Audio I/O 1 x 1/8" / 3,5 mm Ieșire pentru căști
Difuzor încorporat 2
Alimentare I/O 1 x intrare XLR cu 4 pini (24 VDC).
Alte I/O 1 x intrare RJ45 (GPI).
1 x intrare RJ45 (LAN).
1 x intrare RJ45 (RS-422).
1 x Ieșire RJ45 (RS-422).
1 x intrare USB-A 2.0
Slot card media/memorie Nici unul
Wi-Fi Nici unul
Suport format
HDMI
DCI 4K: 60/50/30/25/24
UHD 4K: 60/50/30/25/24
1080p: 60/50/30/25/24
1080i: 60/50
720p: 60/50
SDI
DCI 4K: 60/50/30/25/24
UHD 4K: 60/50/30/25/24
1080p: 60/50/30/25/24
1080PsF: 30/25/24
1080i: 60/50
720p: 60/50
Alimentare DC 12 până la 24 VDC
Tip baterie 1 x V-Mount
Consum de energie 34,5 W
Temperatura de funcționare 0 până la 50 °C
Temperatura de depozitare -20 până la 60°C
Material de construcție metalică
Dimensiuni 434 x 294 x 46 mm
Greutate 3,9 kg
