Lilliput monitor Q24, 23.6", 12G-SDI, HDMI, V-Mount

Descriere

Lilliput monitor Q24, 23.6", 12G-SDI, HDMI, V-Mount

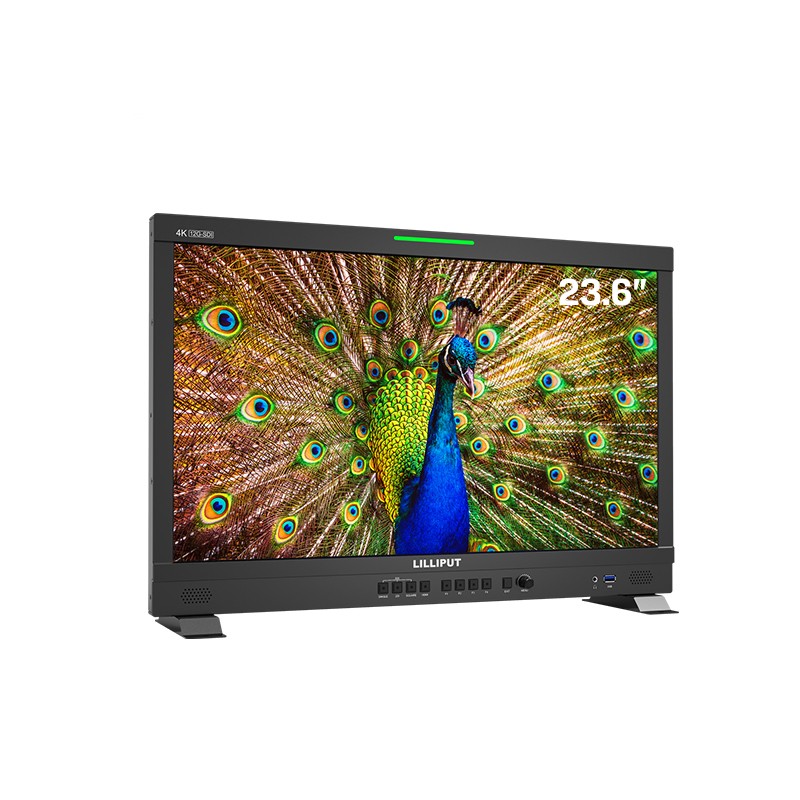

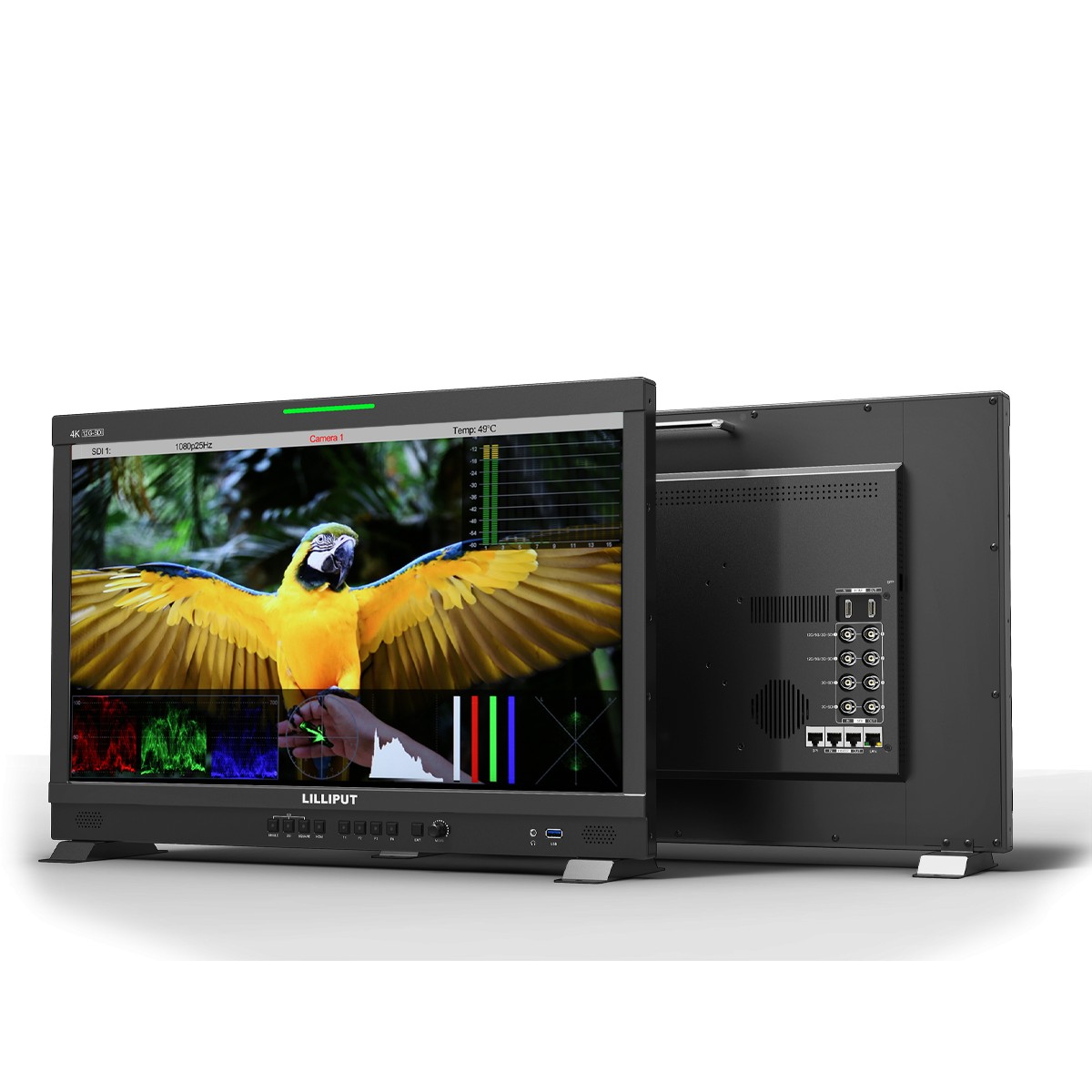

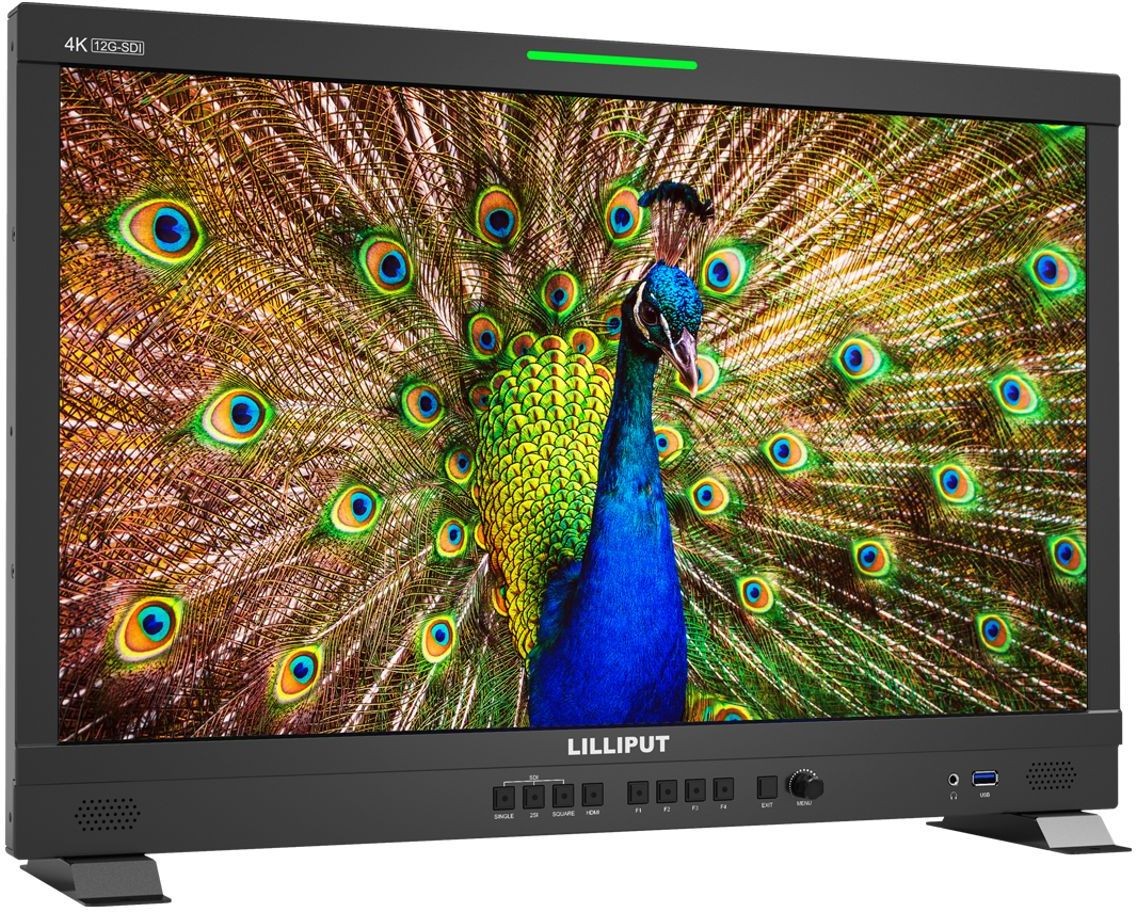

Lilliput 23,6" 12G-SDI/HDMI Broadcast Studio Monitor este un monitor UHD 4K nativ de 23,6" cu o placă pentru baterie V-mount, util atât pentru situații de studio, cât și de teren. Suportând până la DCI 4K (4096 x 2160) și UHD 4K (3840 x 2160), monitorul are o intrare HDMI 2.0 și patru intrări SDI (două 12G, două 3G), permițând single-, dual- și quad-link Intrare SDI. Monitorul are, de asemenea, ieșiri HDMI și SDI loop-through pentru a transmite semnalul în aval. Pentru lucrări de culoare critice, monitorul acceptă versiunea PRO/LTE a LightSpace CMS (nu este inclusă).

Semnalele video de intrare sunt scalate automat pentru a se potrivi întregului ecran de 3840 x 2160. Audio încorporat în semnalele HDMI și SDI este redat prin difuzoarele monitorului, iar o mufă pentru căști de 3,5 mm vă permite să monitorizați fără zgomot exterior. Monitorul acceptă, de asemenea, spații de culoare HDR reglabile, inclusiv HLG, și puteți selecta dintre 17 LUT-uri 3D încorporate sau puteți importa șase proprii. În studio, sursa de alimentare inclusă vă permite să alimentați monitorul de la o priză prin portul XLR cu 4 pini sau îl puteți alimenta de la o baterie cu montare în V folosind placa de baterie inclusă. Monitorul vine cu un suport de montare pentru uz desktop și o placă de montare VESA pentru montare pe teren.

Caracteristici
Instrumente de control

• Peaking
• Check field
• Image rotation/flip
• Overscan
• Underscan
• Image freeze
• Pixel-to-pixel
• False color
• Exposure
• Histogram
• Timecode (SDI-only)
• Aspect ratio selection
• Screen markers
• Color space
• HDR
• Color temperature adjustment

HDR și LUT 3D
Când HDR este activat, afișajul reproduce o gamă dinamică mai mare de luminozitate, permițând ca culorile și detaliile mai deschise și mai întunecate să fie afișate mai clar. Puteți utiliza jurnalele presetate sau puteți încărca propriile LUT-uri personalizate în format .cube prin portul USB al panoului frontal.
Formate de jurnal acceptate
SLog2. SLog3, CLog, NLog, ARRILiog, JLog și User.
HDR acceptat
ST2084 300/1000/10000/HLG.
Audio
Monitorul poate afișa forma Lissajous, cea mai utilă atunci când este utilizat în lucrările de post-producție audio pentru detectarea variației de fază.
Butoane atribuibile
Folosind cele patru butoane atribuibile de pe panoul frontal, puteți activa și dezactiva rapid oricare patru instrumente de monitorizare esențiale, fără a vă aventura în sistemul de meniuri al monitorului.
Telecomandă
Monitorul acceptă RS-422 prin conectori discreti de intrare și ieșire RJ45. Acest lucru vă permite să controlați monitorul din aplicațiile computerului, precum și să conectați mai multe monitoare împreună.
Calibrare
Monitorul acceptă calibrarea culorilor folosind o versiune PRO/LTE opțională a LightSpace CMS, pentru a vă asigura că monitorul vă afișează imaginea cu acuratețe.
Fibră optica
Un slot integrat acceptă un modul SFP+ opțional, în cazul în care aveți nevoie de o conexiune de fibră SFP+.

Specificatii

• Dimensiune ecran 23,6" / 59,9 cm

• Rezoluție 3840 x 2160

• Raport de aspect 16:9

• Unghi de vizualizare orizontal: 178°

• Verticală: 178°

• Ecran tactil - nu

• Luminozitate maximă 300 nits/cd/m2

• Raport de contrast 1000:1

• Compatibilitate HDR Hybrid Log Gamma

• Pixeli pe inch (ppi) 186 ppi

• Monitorizare LUT în timp real HDR

• Controlul imaginii Numai albastru, camp de profunzime, Selecția temperaturii culorii, Culoare falsă, Focalizare maximă, Numai verde, Întârziere H/V, Histogramă, Zoom pixel la pixel, Numai roșu, Scalare, Marcatori ecran, Împărțire ecran la jumătate,
• Împărțire ecran - Sfert, Underscan, Vectorscope, Waveform, Zebra

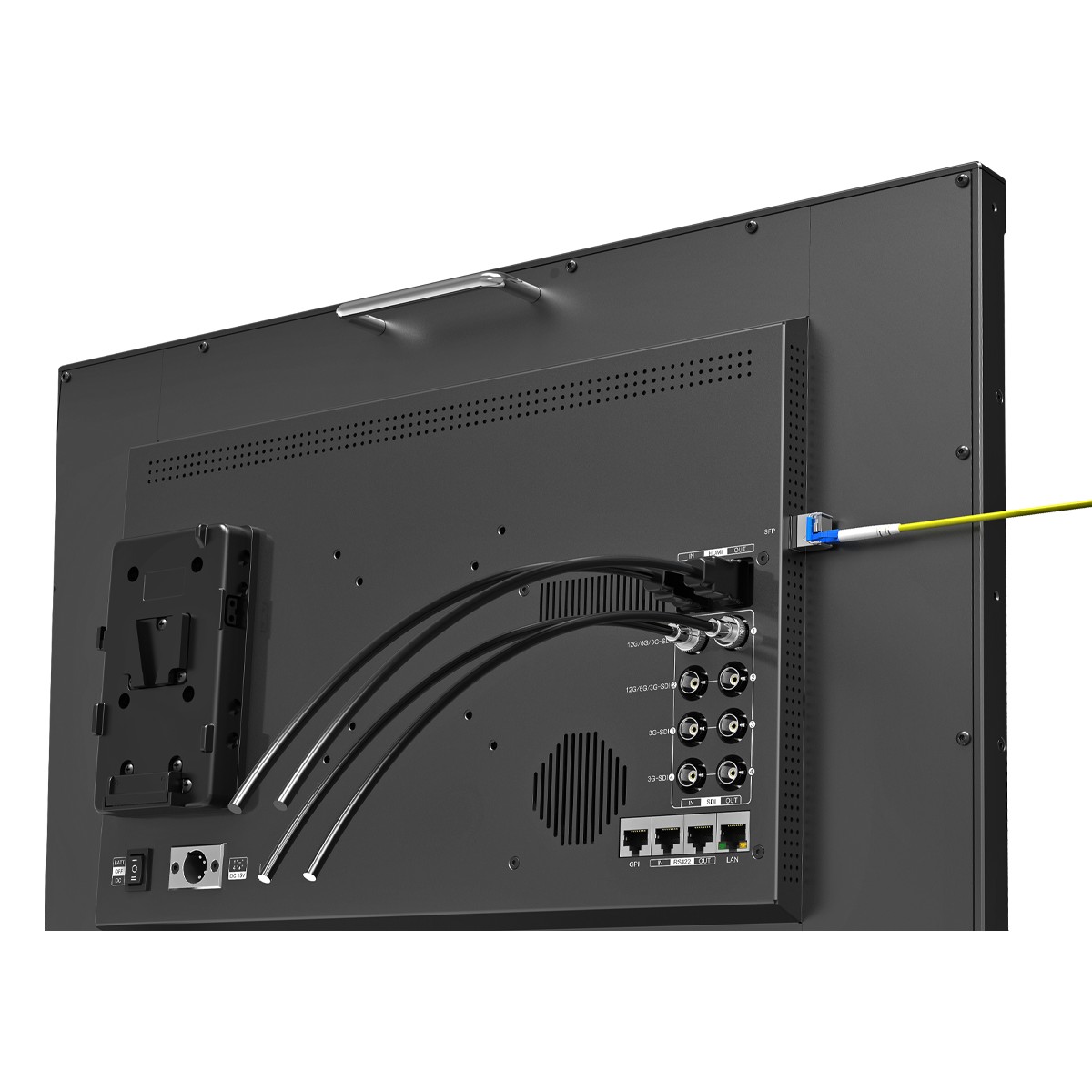

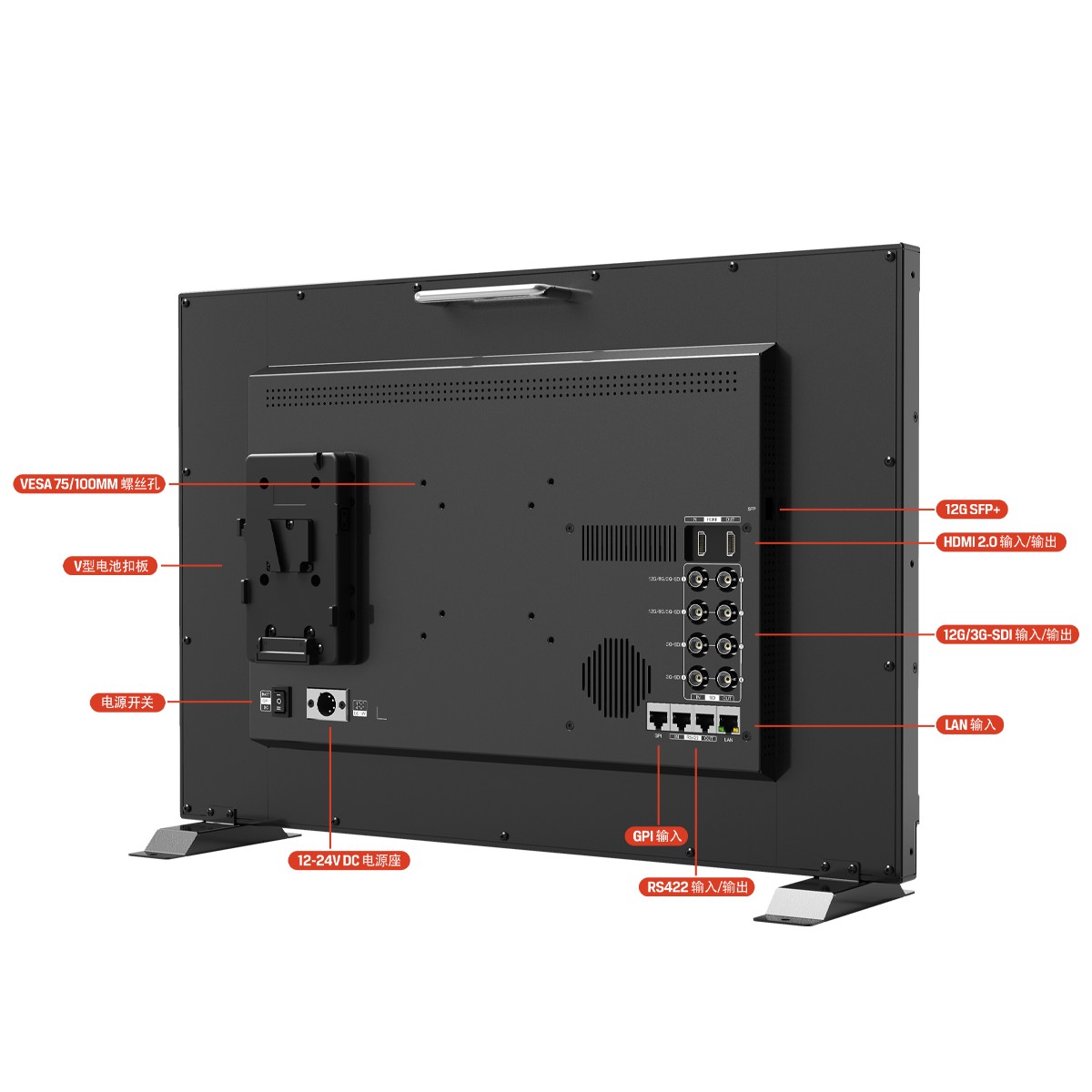

  I/O video 1 x intrare HDMI 2.0
  2 x intrare BNC (12G-SDI).
  2 x intrare BNC (3G-SDI).
  1 x ieșire HDMI 2.0
  2 x Ieșire BNC (12G-SDI).
  2 x Ieșire BNC (3G-SDI).

• Audio încorporat HDMI: 8 canale
  SDI: 16 canale
  Audio I/O 1 x 1/8" / 3,5 mm Ieșire pentru căști

• Difuzor încorporat 2
  Alimentare I/O 1 x intrare XLR cu 4 pini (24 VDC).

• Alte I/O 1 x intrare RJ45 (GPI).
  1 x intrare RJ45 (LAN).
  1 x intrare RJ45 (RS-422).
  1 x Ieșire RJ45 (RS-422).
  1 x intrare USB-A 2.0

• Slot card media/memorie Nici unul

• Wi-Fi Nici unul

• HDMI
  DCI 4K: 60/50/30/25/24
  UHD 4K: 60/50/30/25/24
  1080p: 60/50/30/25/24
  1080i: 60/50
  720p: 60/50

• SDI
  DCI 4K: 60/50/30/25/24
  UHD 4K: 60/50/30/25/24
  1080p: 60/50/30/25/24
  1080PsF: 30/25/24
  1080i: 60/50
  720p: 60/50

• Alimentare DC 12 până la 24 VDC la 1,2 A

• Tip baterie 1 x V-Mount

• Consum de energie 55 W

• Temperatura de funcționare 0 până la 40 ° C

• Temperatura de depozitare 0 până la 40°C

• Material de construcție metalică

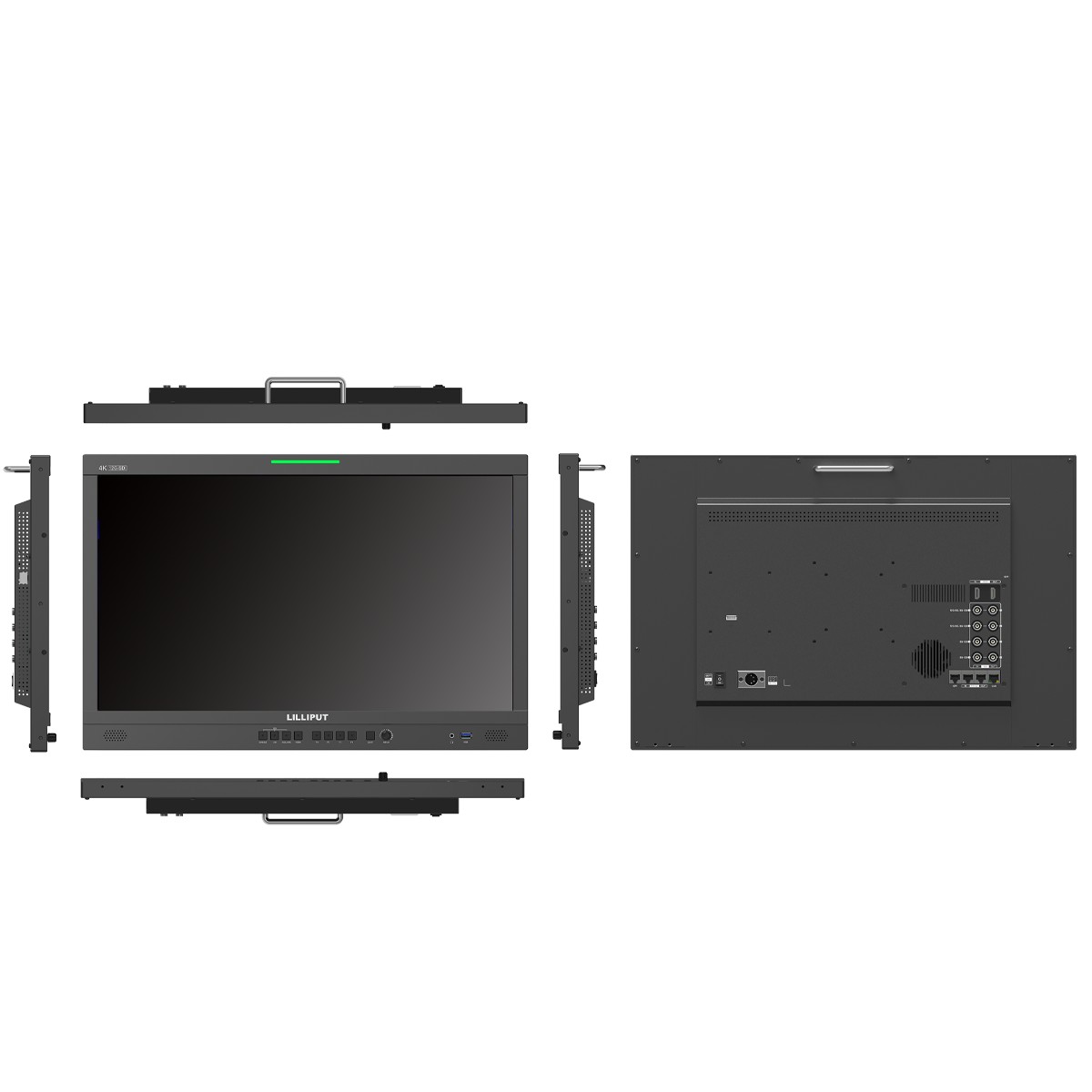

• Dimensiuni 567 x 376,4 x 45,7 mm

• Greutate  7,4 kg
