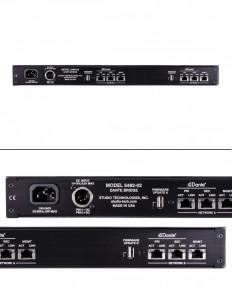

Studio Technologies Model 5482-02 Dante Bridge

Descriere

 Dante Bridge Model 5482 Bridge de la Studio Technologies

Ce este Model 5482 Dante Bridge?

Model 5482 Dante Bridge este un dispozitiv performant care conectează rețele audio Dante separate. Acesta permite transmiterea facilă a canalelor audio între rețele independente. Este ideal pentru utilizare în aplicații audio profesionale.

Caracteristici cheie:

• Conectează rețele Dante audio prin Ethernet
• Compatibil cu standardul AES67 și software-ul Dante Domain Manager
• Două modele disponibile:
  • M5482-01: Până la 32 canale audio în fiecare direcție
  • M5482-02: Până la 64 canale audio în fiecare direcție
• Suporta diferite rate de eșantionare: 44.1, 48, 88.2 și 96 kHz
• Convertizor de rată de eșantionare integrat pentru a menține integritatea semnalului audio
• Porturi Gigabit Ethernet multiple pentru configurații flexibile de rețea
• Alimentare dublă: rețea sau curent continuu
• LED-uri de stare și ecran pentru monitorizare ușoară
• Compact și ușor, încape într-o unitate rack (1U)

Beneficii:

• Simplifică rutarea audio între rețele Dante separate
• Permite un număr mare de canale audio pentru configurații complexe
• Asigură o transmisie audio clară și stabilă
• Versatil pentru diverse aplicații audio
• Ușor de configurat și gestionat

Cum funcționează?

Modelul 5482 Dante Bridge folosește tehnologia audio Dante-over-Ethernet pentru a conecta rețelele. Acesta are două interfețe Dante independente, fiecare cu câte trei conexiuni Gigabit Ethernet. Poate fi configurat în mod Switched sau Redundant pentru flexibilitate în rețea.

Un convertor de rată de eșantionare (SRC) este încorporat pentru a asigura compatibilitatea între rețele cu rate de eșantionare diferite. Software-ul gratuit Dante Controller de la Audinate este necesar pentru configurarea rețelei și a parametrilor audio.

Aplicații:

Modelul 5482 Dante Bridge este ideal pentru conectarea canalelor audio între rețele Dante independente în locații precum:

• Stadioane
• Săli de evenimente live
• Studiouri de producție media
• Unități mobile de producție
• Instituții de învățământ

Acesta poate fi folosit și în cadrul aceleiași rețele Dante pentru a conecta echipamente cu caracteristici diferite de sincronizare, rata de eșantionare și adâncime de biți.

Alte detalii importante:

• Modelul 5482 Dante Bridge este compatibil cu software-ul Dante Domain Manager (DDM) și standardul AES67.
• Circuitul audio a fost proiectat pentru a îndeplini cerințele aplicațiilor audio profesionale.
• Carcasa este robustă și ușoară, potrivită pentru utilizare mobilă.

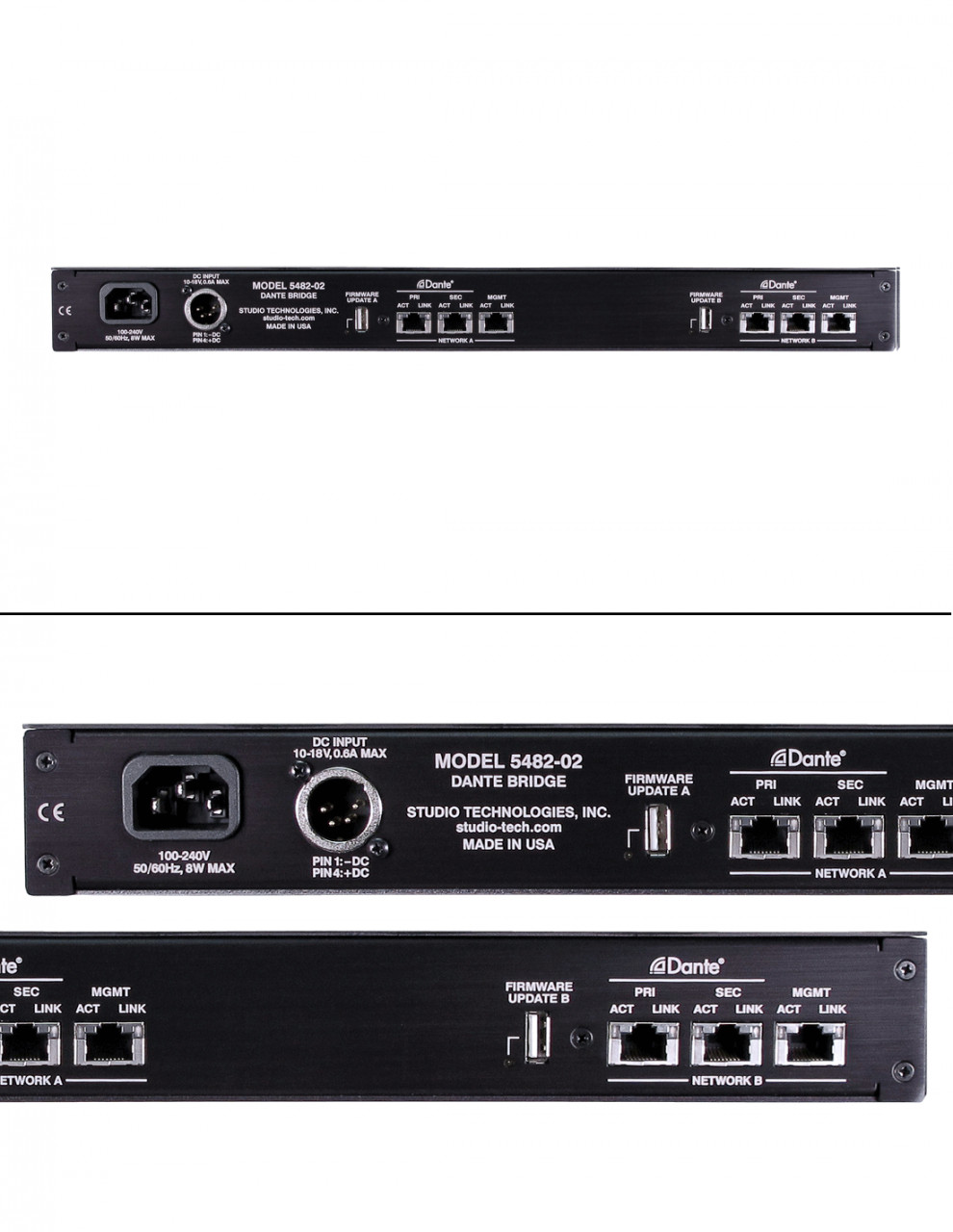

• Poate fi alimentat de la rețea (100-240 V, 50/60 Hz) sau de la o sursă DC de 10-18 volți.

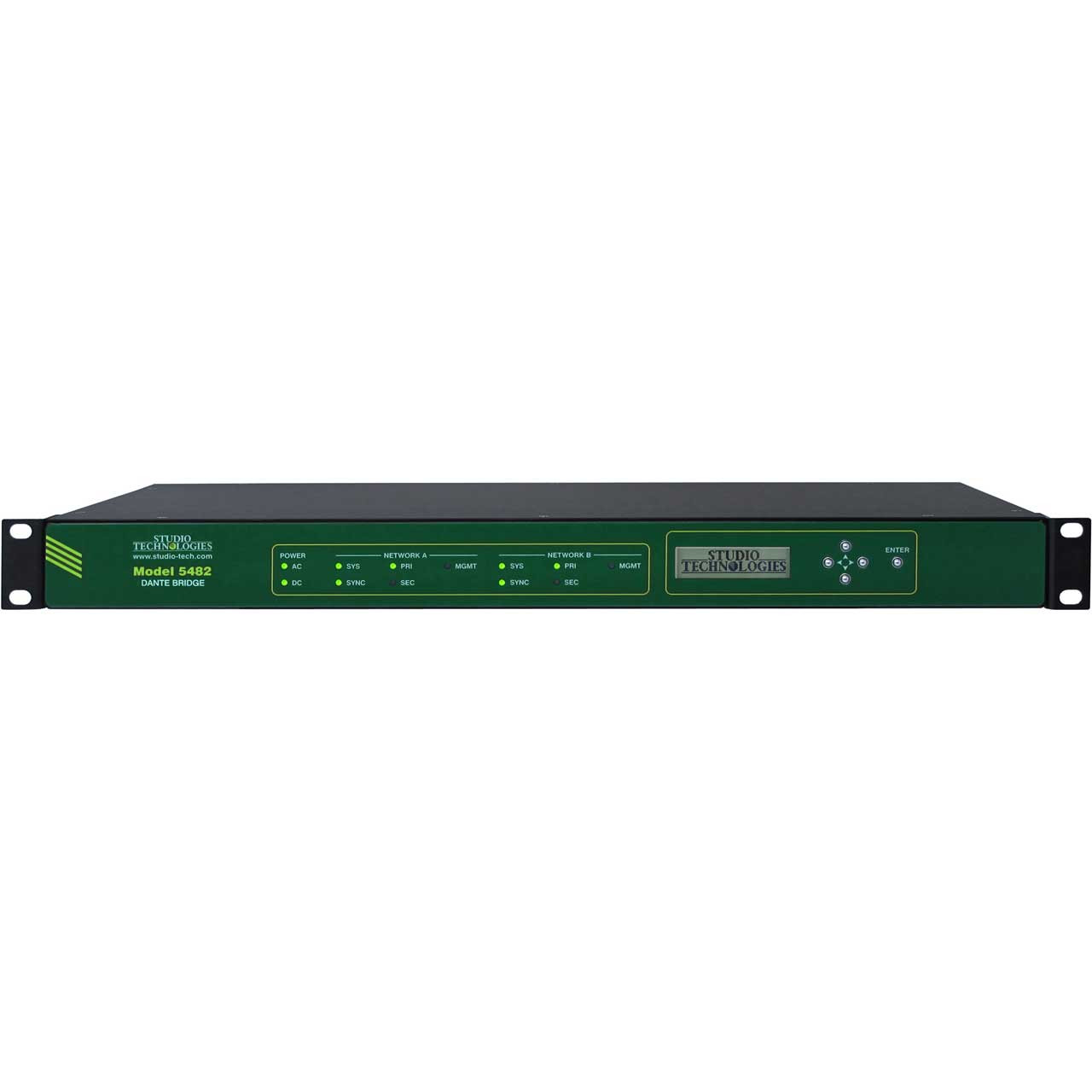

• Are LED-uri de stare și un ecran LCD pentru monitorizare ușoară.
• Firmware-ul poate fi actualizat cu ușurință prin USB.

În concluzie, Model 5482 Dante Bridge de la Studio Technologies este o soluție fiabilă și eficientă pentru conectarea rețelelor audio Dante, oferind performanțe audio profesionale și flexibilitate sporită.

Specificații tehnice detaliate pentru Podul Dante Model 5482 de la Studio Technologies

Aplicații:

Podul Dante Model 5482 permite conectarea a două rețele audio Dante independente prin intermediul conexiunilor Ethernet. Dispozitivul are o capacitate de a transmite până la 64 de canale audio în fiecare direcție, oferind suport și pentru aplicații bazate pe standardul AES67-2018. Funcțiile integrate de conversie a ratei de eșantionare (SRC) garantează menținerea sincronizării precise între rețelele independente.

Versiuni disponibile:

• Model 5482-01:
  • Acceptă până la 32 de canale audio la rate de eșantionare de 44,1 kHz sau 48 kHz.
  • Suportă 16 canale audio la rate de eșantionare de 88,2 kHz sau 96 kHz.
• Model 5482-02:
  • Permite conectarea a până la 64 de canale audio la rate de eșantionare de 44,1 kHz sau 48 kHz.
  • Oferă suport pentru 32 de canale audio la rate de eșantionare de 88,2 kHz sau 96 kHz.

Tehnologie audio de rețea (pentru fiecare interfață de rețea):

• Tip: Dante audio prin Ethernet
• Suport AES67-2018: Da
• Compatibilitate Dante Domain Manager (DDM): Da
• Configurație interfață Ethernet: Comutată sau redundantă
• Rate de eșantionare suportate: 44,1 kHz, 48 kHz, 88,2 kHz și 96 kHz
• Funcția Pull-Up/Down: Disponibilă
• Adâncime de biți: Până la 24 biți

Număr de canale de transmisie (ieșire):

• Model 5482-01:
  • 32 de canale la rate de eșantionare de 44,1 kHz sau 48 kHz.
  • 16 canale la rate de eșantionare de 88,2 kHz sau 96 kHz.
• Model 5482-02:
  • 64 de canale la rate de eșantionare de 44,1 kHz sau 48 kHz.
  • 32 de canale la rate de eșantionare de 88,2 kHz sau 96 kHz.

Număr de canale de recepție (intrare):

• Model 5482-01:
  • 32 de canale la rate de eșantionare de 44,1 kHz sau 48 kHz.
  • 16 canale la rate de eșantionare de 88,2 kHz sau 96 kHz.
• Model 5482-02:
  • 64 de canale la rate de eșantionare de 44,1 kHz sau 48 kHz.
  • 32 de canale la rate de eșantionare de 88,2 kHz sau 96 kHz.

Fluxuri audio Dante: 32 de canale de transmisie, 32 de canale de recepție

Interfețe de rețea: 2

Conexiuni Ethernet fizice per interfață: 3

• Dante primar
• Dante secundar
• Management

Tip conexiune Ethernet: Gigabit Ethernet (GigE) 1000BASE-T conform standardului IEEE 802.3ab (nu acceptă 10 și 100 Mb/s)

LED-uri de stare NIC pentru conexiune Ethernet:

• Un LED pentru link și unul pentru activitate pentru fiecare conexiune Ethernet

Performanță audio:

• Tip: Trasee complet digitale între interfețele de rețea (prin intermediul funcțiilor de conversie a ratei de eșantionare (SRC))
• Raport dinamic: 147 dB la rata de eșantionare de 48 kHz, 148 dB la 96 kHz, ponderat A
• Distorsiune (THD+N): –140 dB la rata de eșantionare de 4
