Blackmagic Design ATEM 1 M/E Constellation 4K mixer video pentru producție live Ultra HD cu 10 intrări 12G-SDI și 6 ieșiri aux
Avantajele noastre
Descriere

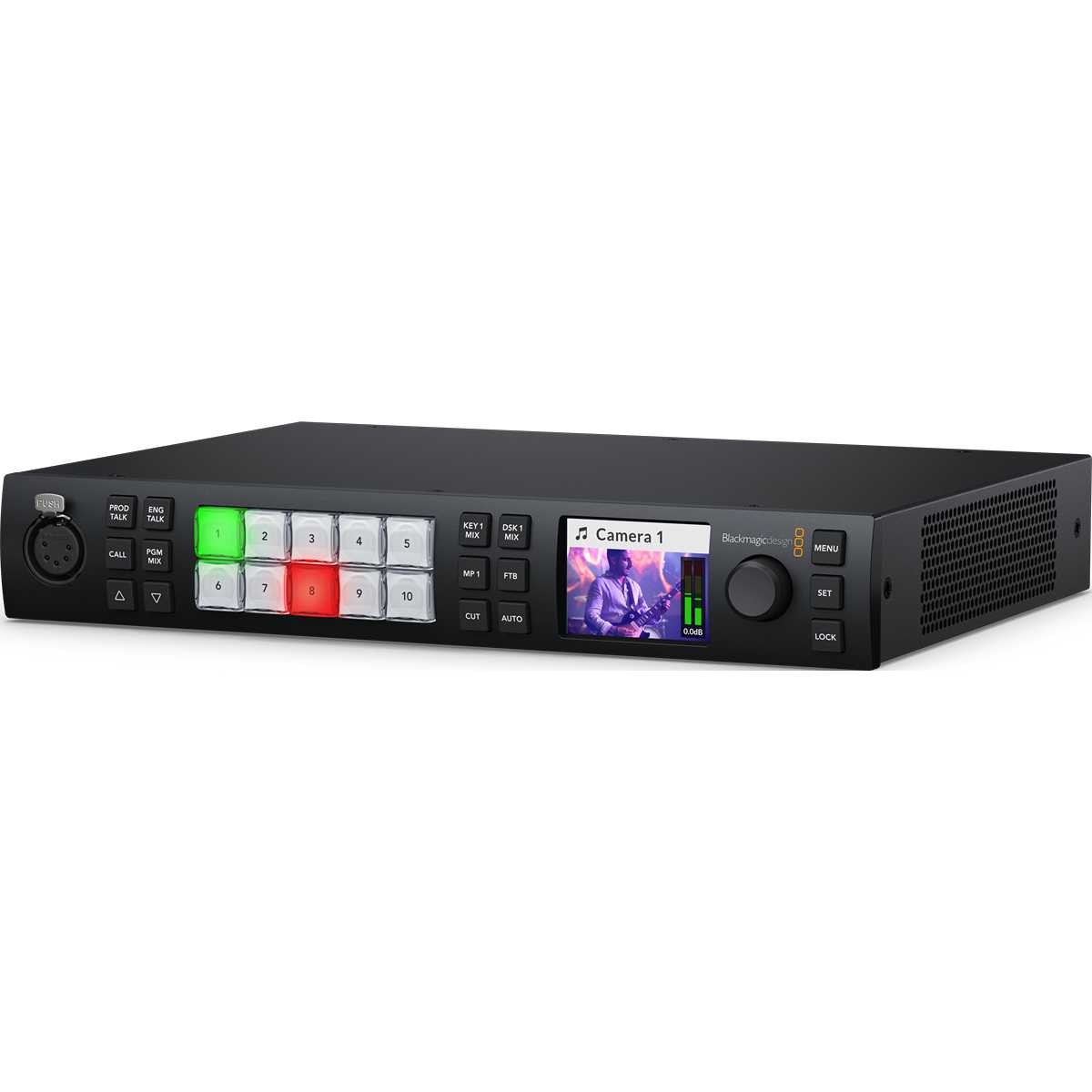

Mixer video pentru producție live Blackmagic Design ATEM 1 M/E Constellation 4K
Echipament profesional de înaltă performanță pentru producții Ultra HD, echipat cu 10 intrări 12G-SDI cu conversie de standard integrată, 6 ieșiri auxiliare independente, motor de procesare audio Fairlight pe 28 de canale și capabilități avansate de cheiere pentru medii virtuale complexe.
Concepte cheie
Toate cele 10 intrări 12G-SDI dispun de re-sync și convertor dedicat de format și frame rate, acceptând orice sursă video fără mixere externe.
Include o consolă audio hardware-software cu 28 de canale, egalizator parametric pe 6 benzi, compresor, limiter, expander și noise gate integrate.
Ieșire dedicată 12G-SDI capabilă să afișeze configurații de 4, 7, 10, 13 sau 16 ferestre pentru monitorizare completă de program, preview și media pool.
Arhitectură digitală broadcast optimizată ce garantează o latență generală de procesare de sub 10 linii, ideală pentru evenimente live strânse.
Caracteristici principale

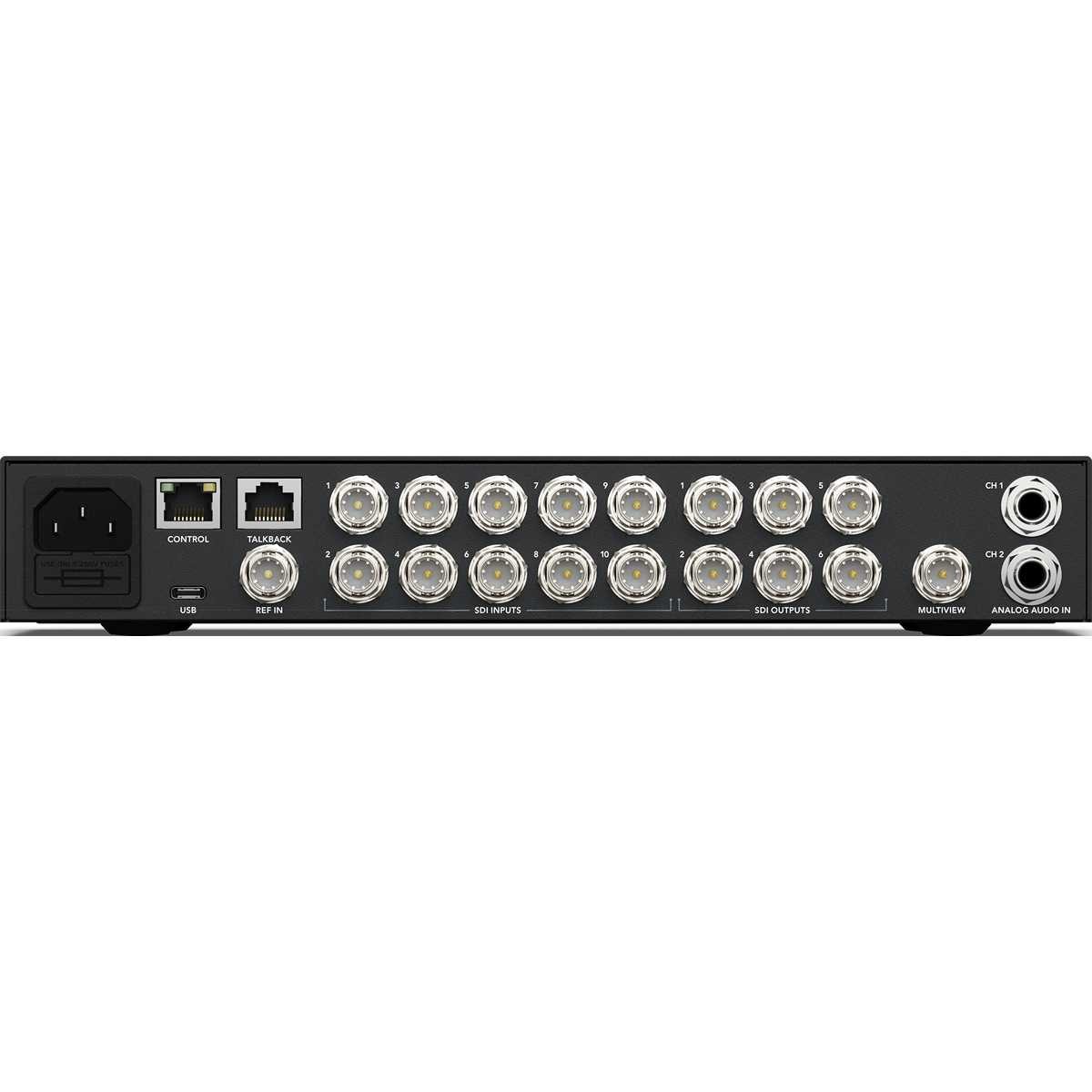

Dispune de 10 intrări SDI și 6 ieșiri SDI ce comută automat între ratele standard 1.5G, 3G, 6G și 12G-SDI pentru formate HD și Ultra HD.
Beneficiază de 4 Upstream Keyers bazate pe tehnologie cromatică avansată și 1 Downstream Keyer pentru integrarea perfectă a graficii și textelor.

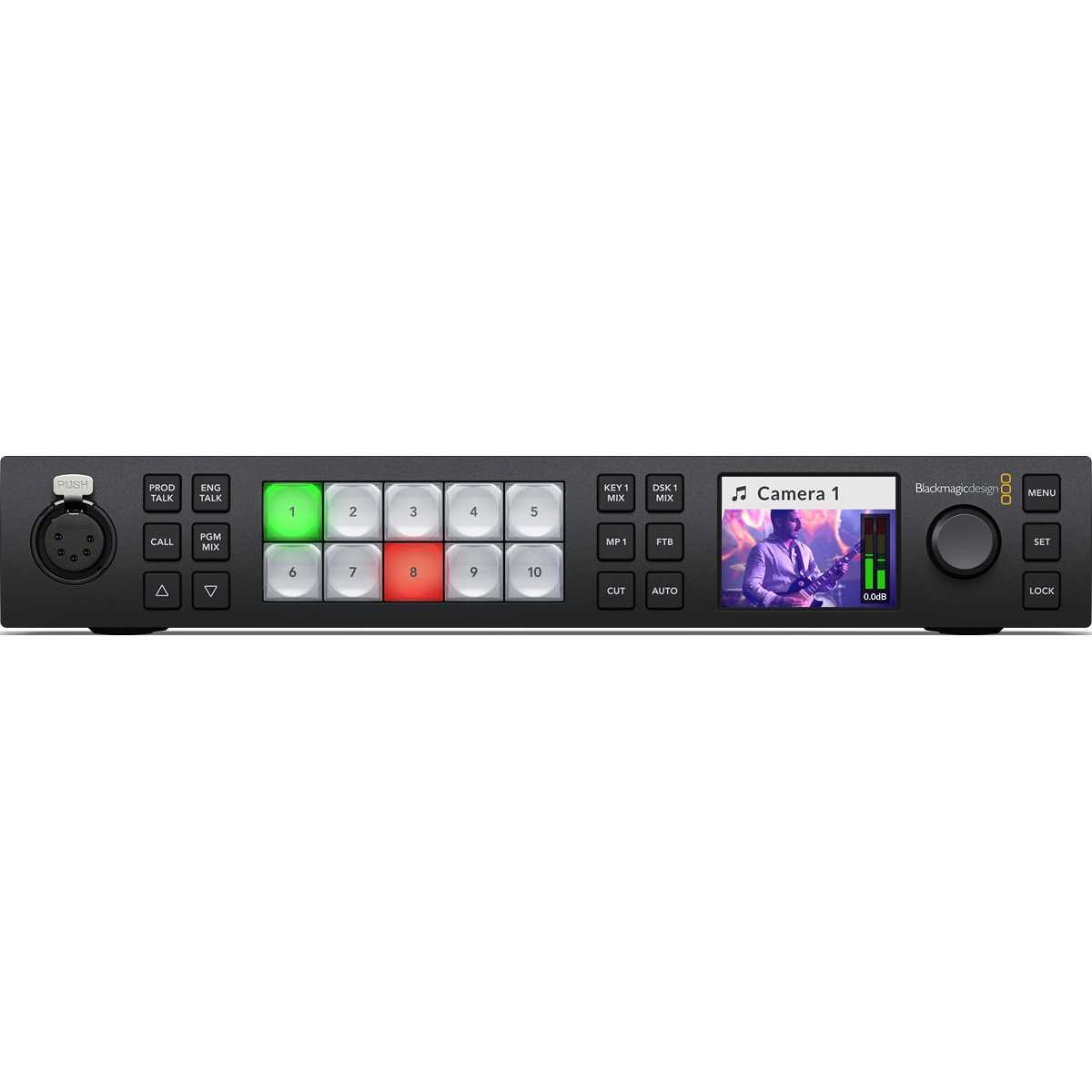

Monitorizare video locală integrată direct pe șasiul frontal, însoțită de un buton rotativ (spin knob) pentru setări și navigare rapidă în meniuri.
Sistem cu 2 playere media independente ce oferă canale de fill și key, alimentate dintr-un media pool generos ce suportă imagini statice și secvențe video.
Conexiunea dedicată USB-C funcționează ca o cameră web standard, oferind semnale în rezoluții 720p sau 1080p la frame rate-ul programului către orice PC.
Sistem de comunicație integrat cu mufă XLR cu 5 pini pentru căști de talkback pe panoul frontal, completat de o interfață RJ45 dedicată sistemelor externe.
Echipat cu un procesor DVE puternic pentru repoziționări de cadru în timp real, efecte picture-in-picture, alături de 1 stinger și 1 generator DVE pentru tranziții.
Echipamentul integrează o sursă stabilă de curent alternativ compatibilă 100-240V, oferind o eficiență de consum calibrată la un maxim de 90 W.
Despre ATEM 1 M/E Constellation 4K
O regie completă de televiziune Ultra HD într-o singură unitate de rack
Modelul Blackmagic Design ATEM 1 M/E Constellation 4K redefinește standardele switchere-lor compacte pentru producție live, oferind capabilități masive de rutare și mixaj într-un șasiu de doar 1U pe o lățime de 2/3 dintr-un rack standard. Conceput special pentru fluxuri de lucru Ultra HD de mare densitate, acest switcher integrează 10 intrări 12G-SDI independente. Cel mai mare avantaj hardware este că utilizatorul nu mai depinde de un format fix al camerelor de pe teren: fiecare intrare deține propriul său re-sync automat și convertoare de format capabile să aducă semnale HD sau Ultra HD din rate de cadre diferite direct la rezoluția de lucru stabilita pe program.
Procesare audio avansată și engine Fairlight hardware
Dincolo de arhitectura video impecabilă, echipamentul integrează un mixer audio Fairlight masiv cu 28 de canale care elimină necesitatea unei console audio externe în producțiile de dimensiuni medii. Canalele audio provin atât din cele 8 fluxuri audio embedded prezente pe fiecare dintre cele 10 intrări SDI, cât și din intrările analogice fizice tip TRS 1/4 inch Jack plasate pe panoul din spate. Fiecare canal beneficiază de procesare dinamică în timp real, incluzând egalizatoare parametrice complexe pe 6 benzi, expander, noise gate, compressor și limiter. Funcția Mix Minus este complet suportată, asigurând trimiterea unor fluxuri audio personalizate fără microfonul propriu către corespondenți.
Cheiere cromatică de ultimă generație pentru studiouri virtuale
Pentru echipele care generează emisiuni cu decoruri virtuale, pachetul de efecte include 4 module ATEM Advanced Chroma Keyer (Upstream). Aceste instrumente permit prelevări de culoare ultra-precise, control fin asupra reflexiilor de fundal și procesări separate ale marginilor pentru a genera decupaje realiste pe ecrane verzi sau albastre. Mixajul vizual este completat de un downstream keyer dedicat graficii de titlu, 5 pattern-uri geometrice generatoare și 2 generatoare de culoare pură. Cele 7 straturi (layers) totale de procesare video concurente asigură o flexibilitate creativă incredibilă direct din stația de control software sau hardware.
Ecosistem software flexibil și monitorizare adaptivă
Echipamentul este livrat alături de suita software gratuită ATEM Software Control, pe deplin compatibilă cu sistemele de operare moderne macOS (inclusiv Ventura, Sonoma, Sequoia) și Windows 10 sau 11. Panoul frontal fizic dispune de 10 butoane iluminate cu tehnologie LED dedicate configurării de urgență și comutării directe, oferind o plasă de siguranță critică în cazul în care conexiunea cu computerul de control este întreruptă. Multiview-ul integrat permite rutarea dinamică a ferestrelor, afișând simultan pe un singur monitor 12G-SDI imagini de Program, Preview, playere media și indicatori audio VU detaliați.
Aplicații și scenarii
Integrează până la 10 camere profesionale 12G-SDI într-un singur punct central de control, oferind tranziții fluide, cheiere cromatică pentru ecrane verzi și procesare audio broadcast.
Datorită dimensiunii compacte de 1U și lățimii de 2/3 rack, este ideal pentru camioane de regie strâmte unde spațiul ocupat este critic, dar performanța standardelor 4K nu poate fi compromisă.
Ieșirea USB-C acționează ca o cameră web recunoscută instant de software-uri ca OBS, vMix sau Zoom, permițând streaming Full HD la calitatea nativă a camerelor de televiziune.
Permite aducerea de surse video de la laptopuri, camere video și playere externe fără grija rezoluțiilor diferite, datorită scalării automate hardware de pe toate intrările.
Cele 6 ieșiri auxiliare pot trimite feed-uri independente către monitoarele comentatorilor, ecranele gigant de pe stadion sau către recordere dedicate pentru reluări.
Funcția de procesare cu latență ultra-redusă de sub 10 linii asigură proiecția video pe ecranele gigant de la eveniment în perfectă sincronizare cu sunetul live din sală.
Glosar · Tehnologii
Interfață digitală serială capabilă să transporte semnale video Ultra HD cu rezoluții de până la 2160p60 pe un singur cablu coaxial coaxial standard, oferind lățimi de bandă masive.
Procesor de efecte plasat înainte de etapa finală de tranziție a mixerului, utilizat în mod special pentru cheieri cromatice (chroma key), decupaje luma sau suprapuneri de pattern-uri geometrice.
Engine profesional de procesare a sunetului integrat la nivel hardware, oferind control multi-canal, mixaj precis, egalizare parametrică avansată și motoare de dinamică în timp real.
Standarde de semnal de referință analogic (genlock) utilizate în infrastructurile de broadcast pentru a asigura alinierea perfectă a tactului de cadre între toate camerele și switchere-le din regie.
Specificații tehnice
| Conexiuni și Interfețe | |
| Total Video Inputs | 10 |
| Total Video Outputs | 6 |
| SDI Rates | 1.5G, 3G, 6G, 12G |
| Total Audio Inputs | 2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback. |
| Total Audio Outputs | 1 x 5 pin XLR Talkback. |
| SDI Audio Inputs | 8 Ch embedded audio on all SDI inputs. |
| SDI Audio Outputs | 16 Ch embedded audio on all SDI outputs. |
| Timecode Connections | None |
| Reference Input | Tri-Sync or Black Burst. |
| Video Input Re-Sync | On all 10 inputs. |
| Frame Rate and Format Converters | On all 10 inputs. |
| SDI Aux Outputs | Any of the 6 SDI outputs. |
| SDI Preview Outputs | Any of the 6 SDI outputs. |
| SDI Program Outputs | Any of the 6 SDI outputs. |
| Down Converted SDI Program Output | 1 |
| Webcam Output | 1 x USB-C supporting 720p or 1080p at PGM frame rate. |
| Total Multi Views | 1 x 12G-SDI |
| Control Panel Connection | Ethernet. Direct connection between panel and chassis, or via network. |
| Internal Timecode Generator | Yes |
| Talkback | RJ45 for 3rd party talkback systems. |
| Tally Output | Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included). |
| Ethernet | Supports 10/100/1000 BASE-T. |
| Computer Interface | 1 x USB-C supports USB 2.0 |
| Standarde Video | |
| SD Video Standards | None |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| SDI Compliance | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10. |
| Video Sampling | 4:2:2 |
| Color Precision | 10-bit. |
| Color Space | Rec. 709, Rec. 2020 |
| SDI Auto Switching | Automatically detects between 1.5G-SDI, level A or level B 3G-SDI, 6G-SDI and 12G-SDI. |
| Product Specifics & Layers | |
| Upstream Keyers | 4 |
| Downstream Keyers | 1 |
| Advanced Chroma Keyers | 4 |
| DVEs | 1 |
| Total Number of Layers | 7 |
| Linear/Luma Keyers | 5 |
| Transition Keyer (Stinger/DVE) | 1 Stinger, 1 DVE. |
| Pattern Generators | 5 |
| Color Generators | 2 |
| Control Panel | Front fascia emergency switching, software or optional hardware panel. |
| Routable Windows | 16 |
| Windows Source Labels | Yes |
| Tally | Red for program and green for preview indication. |
| Talkback Support | Yes |
| Mix Minus Support | Yes |
| Media Pool & Audio Mixer | |
| Media Players | 2 |
| Channels | Fill and key for each media player. |
| Media Pool Still Image Capacity | 20 |
| Media Player Clip Length in 720 HD | 1600 frames. |
| Media Player Clip Length in 1080 HD | 800 frames. |
| Media Player Clip Length in 2160 UHD | 200 frames. |
| Media Pool Still Image Format | PNG, TGA, BMP, GIF, JPEG and TIFF. |
| Media Pool Video File Format | TGA Sequence. |
| Media Pool Audio File Format | WAV, MP3 and AIFF. |
| Media Pool Clip Capacity | 2 x up to 2160p60. |
| Audio Mixer | 28 Channel mixer. Selectable On/Off/Audio-Follow-Video. Level and Peak metering. Master gain control. 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter. |
| Processing Delay | < 10 lines. |
| Sistem, Alimentare și Specificații Fizice | |
| Operating Systems | Mac 14.0 Sonoma, Mac 15.0 Sequoia or later. Windows 10 and 11. |
| Power Supply | 1 x Internal 100-240 AC. |
| Power Usage | 90 W |
| Physical Installation | 2/3 rack unit width, 1 rack unit height. |
| Greutate exactă (Weight) | 2.195 kg |
| Dimensiuni carcasă | Lățime: 280.1 mm · Adâncime: 225.4 mm · Înălțime: 44.2 mm |
| Operating Temperature | 0° to 40° C (32° to 104° F) |
| Storage Temperature | -20° to 60° C (-4° to 140° F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Sunt necesare convertoare externe pentru a conecta camere cu frame rate-uri diferite?
Nu. Mixerul ATEM 1 M/E Constellation 4K deține circuite integrate de re-sync și convertoare complete de format și frame-rate pe toate cele 10 intrări 12G-SDI, realizând adaptarea semnalelor automat.
Ce rezoluție și frame rate oferă ieșirea dedicată pentru webcam USB-C?
Ieșirea USB-C pentru webcam suportă formate video standard High Definition la rezoluții de 720p sau 1080p, rulate la rata de cadre definită pe fluxul de Program (PGM frame rate).
Cum funcționează semnalizarea Tally pe acest mixer video?
Semnalizarea Tally (roșu pentru program și verde pentru preview) este transmisă prin rețea. Pentru conectarea fizică la infrastructuri hardware externe se adaugă un modul adițional Blackmagic Design GPI and Tally Interface via Ethernet.
Care este capacitatea maximă a clipurilor video stocate în Media Pool?
Lungimea maximă a clipurilor stocate depinde direct de rezoluția de lucru: se pot stoca până la 1600 de cadre în mod standard 720 HD, 800 de cadre în format 1080 HD și maximum 200 de cadre în rezoluție Ultra HD 2160.
Se poate seta manual adresa IP a șasiului direct de pe panoul de control software?
Nu direct din panoul principal. Configurarea generală se realizează din software-ul de control, însă adresa IP specifică a șasiului ATEM trebuie configurată prin intermediul aplicației dedicate ATEM Setup Utility, conectând computerul prin cablu USB la șasiu.
