Blackmagic Design SmartView 4K G3 monitor broadcast Ultra HD 15.6 inch cu 12G-SDI și SMPTE 2110 IP
Avantajele noastre
Descriere
Blackmagic Design SmartView 4K G3
Primul monitor broadcast Ultra HD din lume echipat simultan cu intrări video profesionale 12G-SDI și intrări IP native SMPTE 2110. Dispune de un ecran LCD de 15.6 inch cu rezoluție nativă 3840x2160, carcasă metalică robustă optimizată pentru montare în rack (6U) și instrumente avansate de analiză vizuală.
Concepte cheie
Permite conectarea directă atât la echipamente clasice 12G-SDI de până la 2160p60, cât și la rețele moderne broadcast IP SMPTE 2110.
Interfața RJ-45 de 10Gb/s și slotul optic SFP permit transportul semnalului video necomprimat fără convertoare adiționale externe.
Integrează suportul pentru protocoalele IEEE 1588-2008 (PTP v2), ST 2059-1 și ST 2059-2 pentru o aliniere temporală perfectă pe rețea.
Dispune de butoane hardware dedicate pentru activarea independentă a două profile 3D LUT diferite pentru calibrare sau previzualizare Gamma.
Caracteristici principale

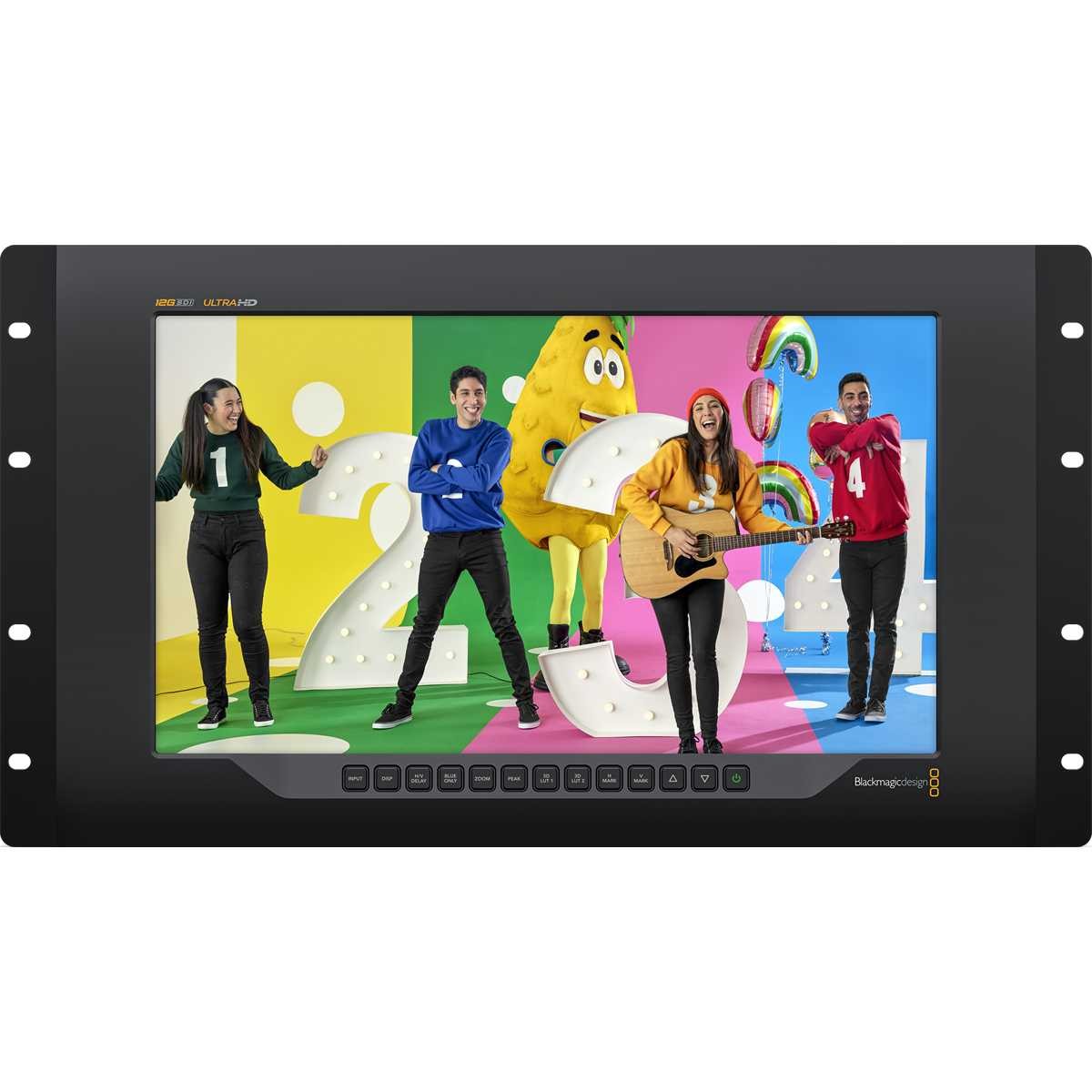

Panou TFT Active Matrix LCD cu o rezoluție nativă de 3840x2160 pixeli, capabil să afișeze imagini clare și detalii pixel-la-pixel din surse 4K.
Suportă auto-detecție completă pentru rate de date SDI multiple: 270Mb, 1.5G, 3G, 6G și 12G, acoperind formate SD, HD, 2K și Ultra HD.
Ieșire video cu reclocking automat ce comută instantaneu în funcție de intrarea selectată curent pe monitor.

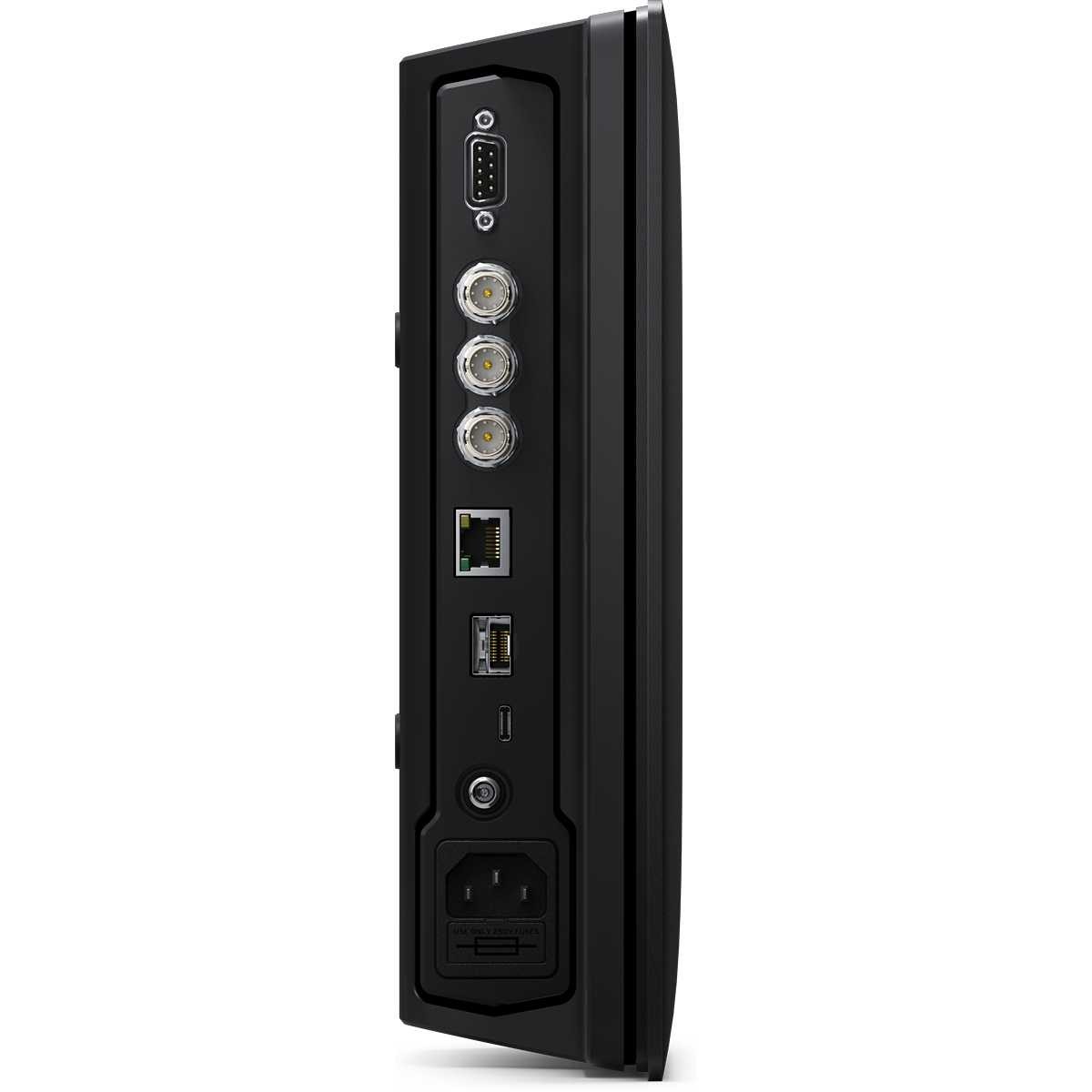

Conector fizic RJ-45 compatibil 10/100/1000/10G BASE-T utilizat pentru intrarea video SMPTE-2110 IP, configurare tehnică și update firmware.
Include o sursă internă globală de 100-240V AC cu mufă IEC C14 și o intrare separată securizată de +12V DC tip barrel pentru baterii sau surse externe.

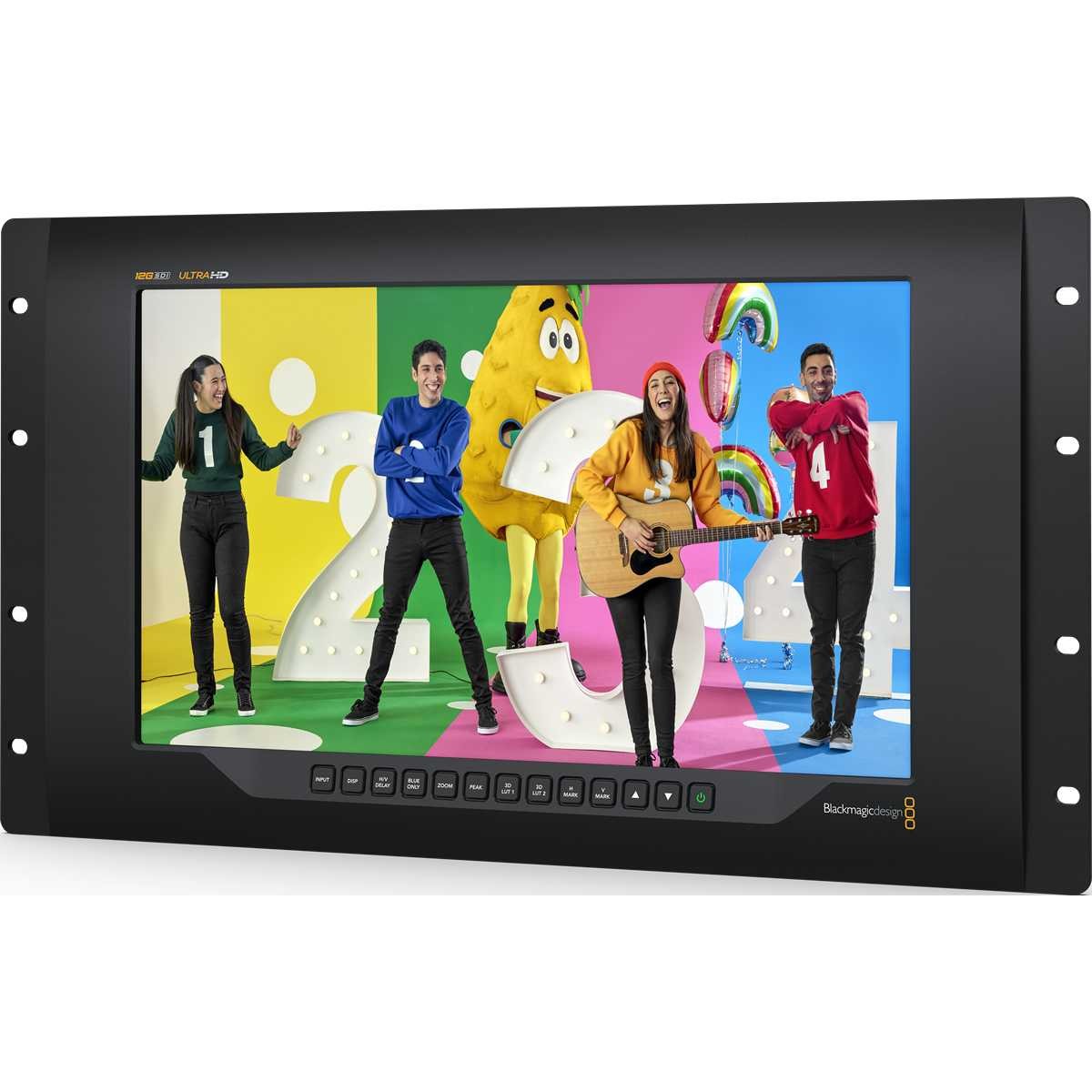

Butoane luminate pe panoul frontal pentru activarea funcțiilor esențiale: Focus Peaking, H/V Delay, Blue Only, Zoom și ghidaje de încadrare H/V Mark.
Utilizat automat pentru conversia eficientă a semnalelor cu rate mari 12G-SDI în fluxuri IP video de tip 10G 2110.
Conector clasic cu 9 pini D-sub pentru semnale de Tally, facilitând integrarea nativă cu mixerele de producție live.
Despre SmartView 4K G3
Tranziția Completă către Infrastructura IP Video
Modelul Blackmagic Design SmartView 4K G3 este dezvoltat pentru a răspunde cerințelor exigente din regie și camioanele de producție live, fiind primul monitor de format mare capabil să primească semnal direct dintr-o rețea IP SMPTE 2110 unificată. Acesta elimină complexitatea cablajelor și convertoarelor adiționale, realizând decodarea pachetelor de date IP în mod hardware intern. Portul 10G Ethernet tip RJ-45 și cel dedicat fibrei optice SFP lucrează în paralel pentru a asigura un flux stabil de date, chiar și în cazul rezoluțiilor Ultra HD cu rate mari de cadre, menținând în același timp o latență minimă pe monitorizare.
Panou LCD Profesional și Management de Culoare
Ecranul TFT Active Matrix LCD cu diagonală de 15.6 inch pune la dispoziție o adâncime de culoare de 16.7 milioane de culori și un raport de contrast nativ de 1000:1. Cu o rezoluție exactă de 3840x2160, operatorii pot verifica focalizarea critică și acuratețea cadrelor fără artefacte de interpolare. Monitorul oferă un control avansat al culorii prin intermediul suportului nativ pentru profile 3D LUT, configurabile și încărcabile rapid prin intermediul aplicației utilitare via USB sau prin rețeaua locală Ethernet. Butoanele hardware frontale LUT 1 și LUT 2 permit comutarea instantă între spațiile de culoare standard sau profilele Log specifice camerelor de producție cinematografică.
Instrumente Broadcast pentru Evaluarea Semnalului
SmartView 4K G3 integrează toate uneltele clasice esențiale pentru controlul calității semnalului video difuzat. Funcția Blue Only izolează canalul de albastru pentru detectarea zgomotului de imagine și calibrarea culorilor, în timp ce modul H/V Delay permite vizualizarea porțiunilor de stingere (blanking interval) ale semnalului SDI pentru analizarea metadatelor înglobate. Indicatorul de Focus Peaking folosește un algoritm precis pentru a evidenția zonele perfect focalizate, iar ghidajele electronice H Mark și V Mark ajută la menținerea încadrării corecte a subiecților conform cerințelor de aspect specifice fiecărei transmisiuni în parte.
Fiabilitate și Flexibilitate în Instalare

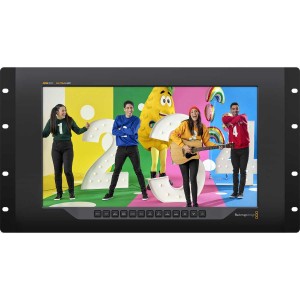

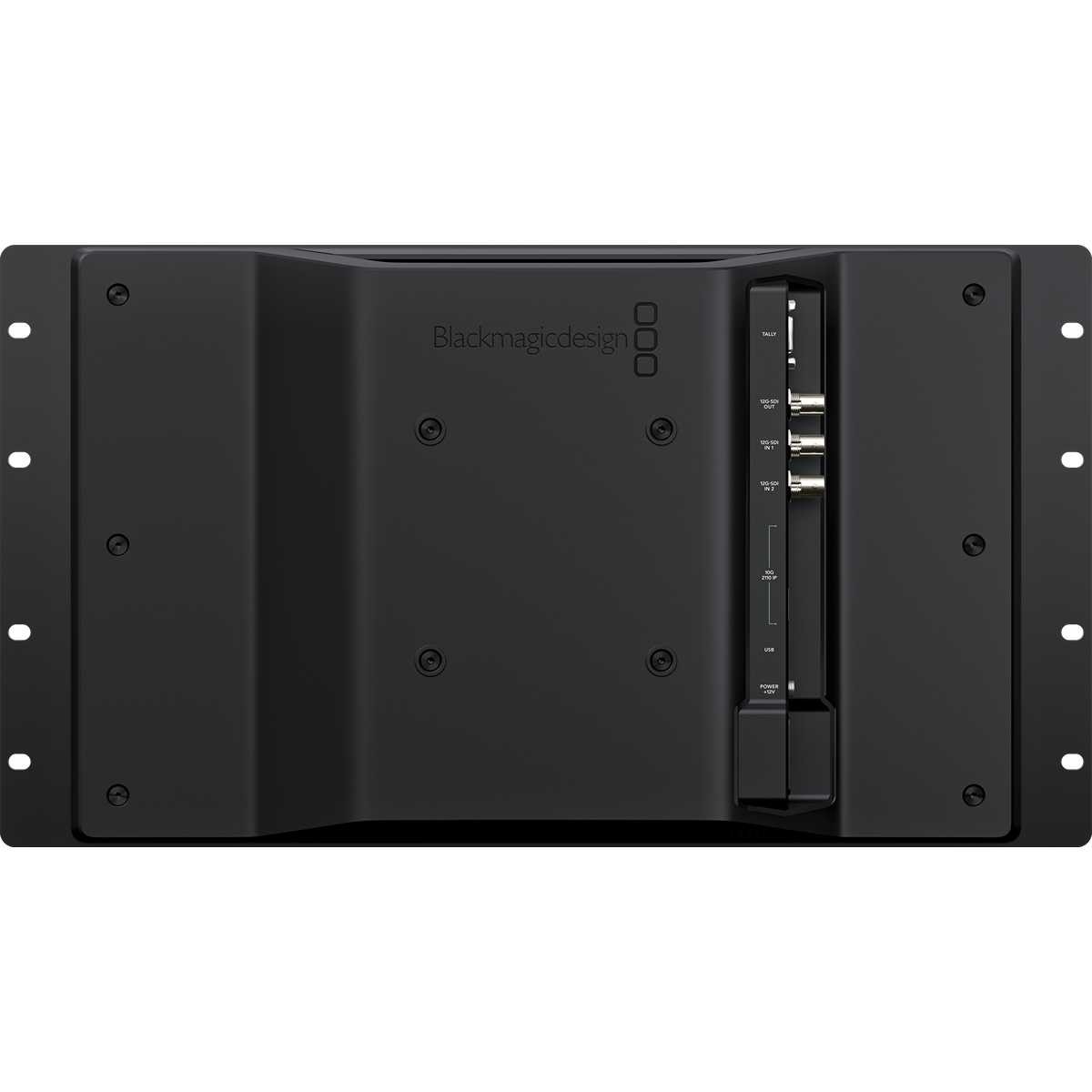

Construcția metalică robustă ocupă o înălțime standard de 6 unități de rack (6U), făcându-l ideal pentru montarea în rack-uri de transport mobile, pupitre de control sau studiouri TV compacte. Actualizările de sistem și managementul setărilor interne sunt complet asigurate pe platforme moderne prin software-ul inclus, compatibil cu sistemele de operare Windows și macOS (Sonoma/Ventura). Cu un consum energetic eficient de doar 24 W și multiple circuite de alimentare redundante (atât AC global cât și DC de 12V), monitorul garantează o continuitate operațională maximă, chiar și în scenariile în care sursa principală de electricitate a studoului suferă perturbații.
Aplicații și scenarii
Integrare nativă în studiouri de televiziune bazate în totalitate pe fluxuri de date SMPTE 2110, eliminând necesitatea patch-panel-urilor SDI costisitoare.
Formatul de 6U pentru rack și alimentarea suplimentară la 12V DC permit instalarea în spații înguste și alimentarea directă din baterii sau generatoare mobile.
Utilizarea profilelor 3D LUT în timp real le oferă regizorilor și directorilor de imagine posibilitatea de a previzualiza aspectul final colorizat direct din fluxul de cameră.
Sistemul de Tally cu 9 pini și intrările 12G-SDI flexibile asigură interconectarea rapidă cu switcherele ATEM pentru indicarea stării semnalului (On Air).
Portul pentru fibră optică din cusca SFP permite legarea monitorului la distanțe mari de camera de emisie centrală fără degradarea semnalului Ultra HD.
Rezoluția nativă Ultra HD de 3840x2160 pixeli și precizia eșantionării 4:4:4 permit controlul fin al detaliilor fine și mastering-ul video de înaltă fidelitate.
Glosar · Tehnologii
Standard industrial internațional ce definește transportul semnalelor digitale media (fluxuri separate video, audio și date ancilare) prin rețele de tip IP pentru producție TV.
Specificații ce permit descoperirea automată și înregistrarea dispozitivelor media într-o rețea (IS-04), urmată de managementul conexiunilor logice de transport semnal (IS-05).
Interfață digitală serială ce suportă o lățime de bandă masivă de 12 Gb/s. Permite transportul unui semnal video Ultra HD 2160p la 60 fps printr-un singur cablu coaxial coaxial standard.
Protocol de sincronizare la nivel de nanosecunde definit prin IEEE 1588-2008, folosit pentru sincronizarea ceasurilor interne ale echipamentelor video conectate în rețele IP.
Specificații tehnice
| Conexiuni | |
| SDI Inputs | 2 |
| SDI Outputs | 1 loop out. Reclocked video output that automatically switches to input selection. |
| SDI Rates | 270Mb, 1.5G, 3G, 6G, 12G. |
| Optical Video Input | SFP Optical Fiber connector cage. Supports 2110 IP video and optical SDI. |
| Multi Rate Support | Auto detection of 4K, Ultra HD, 2K, HD or SD inputs. |
| Updates and Configuration | USB |
| Ethernet | 1 x 10Gb/s RJ-45 connector supporting 10/100/1000/10G BASE-T for SMPTE-2110 IP video in, configuration and firmware updates. |
| Tally | 9-pin D connector |
| Standards | |
| SD Format Support | 525i59.94 NTSC, 625i50 PAL |
| HD Format Support | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| 2K Format Support | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2KPsF23.98, 2KPsF24, 2KPsF25, 2KPsF29.97, 2KPsF30 |
| Ultra HD Format Support | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4K Format Support | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| SDI Compliance | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level A and B, SMPTE 425M, SMPTE 2082. |
| SDI Color Space | REC 601, REC 709 |
| SDI Auto Switching | Automatically selects between SD, HD, 3G, 6G and 12G-SDI. |
| Video Sampling | 4:2:2 and 4:4:4 |
| IP Video Compliance | |
| SMPTE 2110-20 (Uncompressed Video) | IGMP v2 |
| SMPTE 2110-21 (Traffic Shaping) | Sender: Narrow · Receiver: Narrow, Wide Synchronous, Asynchronous |
| SMPTE 2110-30 (PCM) | Audio Conformance level: Level C |
| SMPTE 2110-40 (Ancillary Data) | Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata. |
| Precision Time Protocol | IEEE 1588-2008 (PTP v2) · ST 2059-1 · ST 2059-2 |
| NMOS IS-04 Discovery and Registration | v1.3.2 · Peer-to-peer via mDNS/DNS-SD |
| NMOS IS-05 Connection Management | v1.1.2 |
| NMOS BCP-002-01 | Natural Grouping |
| NMOS BCP-004-01 | Receiver capabilities |
| Codec | Blackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video. |
| Display & Software | |
| Display Element | 15.6" TFT Active Matrix LCD |
| Display Resolution | 3840 x 2160 pixels |
| Response | 25 ms |
| Color Depth | 16.7 million colors |
| Contrast Ratio | 1000:1 |
| Internal Software Upgrade | Via included firmware updater software. |
| Settings Control | Via USB or Ethernet. |
| Operating Systems | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. · Windows 10 and 11. |
| Power & Physical Specifications | |
| Power Supply | 1 x Internal 100-240V AC 50/60Hz. |
| Power Inputs | 1 x IEC C14 socket for AC power. · 1 x 5.5mm barrel +12V DC In for external power supply or battery use. |
| Power Consumption | 24 W |
| Physical Installation | 6 rack units. |
| Dimensions | 483 mm x 266 mm x 70 mm |
| Weight | 3.6 kg |
| Operating Temperature | 0° to 40°C (32° to 104°F) |
| Storage Temperature | -20° to 60°C (-4° to 140°F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Sunt incluse profile 3D LUT pe acest monitor?
Da. Monitorul dispune de butoane frontale hardware dedicate denumite LUT 1 și LUT 2, care permit utilizatorului să încarce și să activeze rapid două profile de culoare independente tip 3D LUT pentru calibrare sau corecții Gamma.
Cum funcționează ieșirea SDI Loop Out?
SmartView 4K G3 este dotat cu o ieșire SDI reclocked inteligentă. Aceasta preia automat semnalul video de pe intrarea SDI selectată activ pe monitor și îl transmite mai departe către alte recordere sau ecrane, curățând jitter-ul din cablu.
Ce reprezintă codecul Blackmagic IP10 integrat?
Acesta este un algoritm de procesare hardware proprietar utilizat în mod automat de monitor atunci când se dorește conversia ratelor de date mari de tip 12G-SDI în fluxuri video IP compacte pentru rețelele 10G 2110 IP.
Pot alimenta monitorul pe teren folosind o baterie externă?
Da. Pe lângă conectorul clasic de alimentare de la rețea (100-240V AC), spatele monitorului este echipat cu o intrare secundară izolată de +12V DC de tip barrel standard de 5.5mm, ideală pentru conectarea sistemelor de baterii profesionale.
Ce protocoale de control sunt suportate pe partea de IP video?
Monitorul este complet conform cu specificațiile deschise NMOS IS-04 (pentru descoperire și înregistrare automată în rețea) și NMOS IS-05 (pentru managementul conexiunilor), alături de suportul pentru grupările naturale BCP-002-01.
Conținutul cutiei
Produse complementare recomandate
Asigură o transmisie perfect ecranată fără pierderi de pachete de date pentru semnalele Ultra HD de 2160p60. Esențiale pentru conectarea securizată la intrările SDI ale monitorului.
Permit popularea slotului optic integrat pe SmartView pentru a extinde infrastructura video prin intermediul rețelelor de fibră optică pe distanțe lungi în regie.
Sunt perfect compatibile cu sistemul de Tally prin conectorul D-Sub cu 9 pini, oferind semnalizarea automată în timp real a stării camerei active pe ecranul monitorului.
Asigură protecția electrică ideală și stabilitatea curentului pe intrările AC ale monitorului. Previn întreruperea bruscă a fluxului de monitorizare broadcast în caz de supratensiune.
