Blackmagic Design Videohub 40x40 12G router video avansat zero latență cu ecran LCD Full HD
Avantajele noastre
Descriere
Router video Blackmagic Design Videohub 40x40 12G
Sistem avansat de routare video broadcast cu dimensiune de 2RU, echipat cu 40 de intrări și 40 de ieșiri 12G-SDI, procesare cu zero latență, re-clocking automat pe toate ieșirile, ecran LCD de 5 inch Full HD pentru monitorizare locală și surse de alimentare duale complet redundante.
Concepte cheie
Arhitectură hardware de înaltă performanță ce comută semnalele instantaneu, eliminând complet întârzierile de cadre în fluxurile critice.
Suportă rularea simultană a oricărei combinații de standarde video SD, HD și Ultra HD pe același router, fără blocaje tehnice.
Fiecare ieșire 12G-SDI beneficiază de re-clocking independent, regenerând semnalul pentru a permite lungimi mari de cablu fără jitter.
Echipat cu două surse de alimentare interne separate bazate pe conectori IEC standard, garantând funcționarea în cazul penelor de curent.
Caracteristici principale

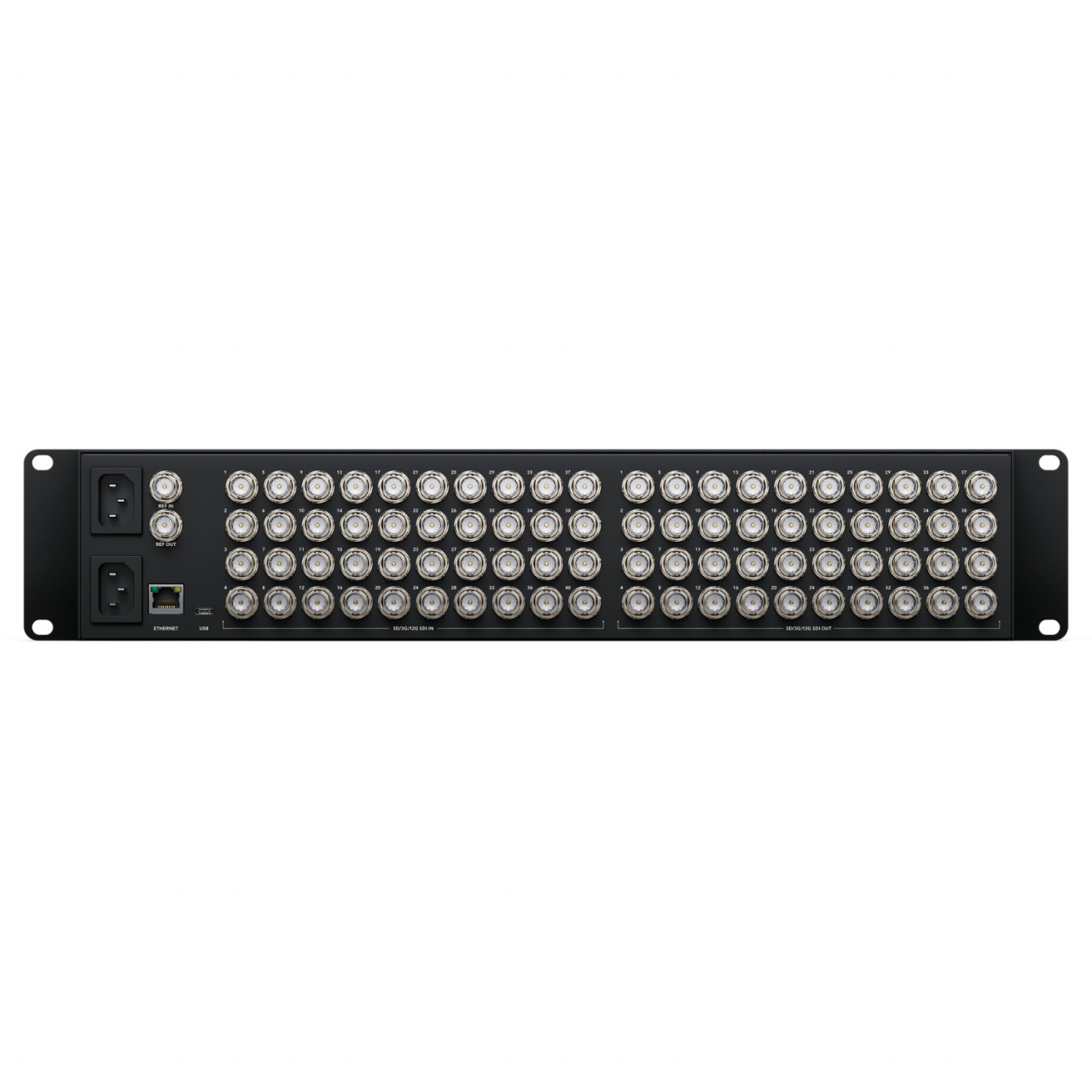

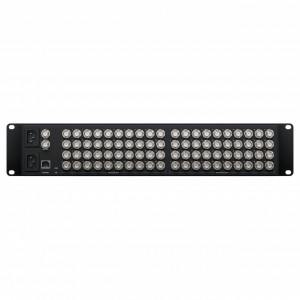

Pune la dispoziție 40 de intrări SDI și 40 de ieșiri SDI independente pe conectori BNC, capabile să gestioneze semnale de mare viteză.

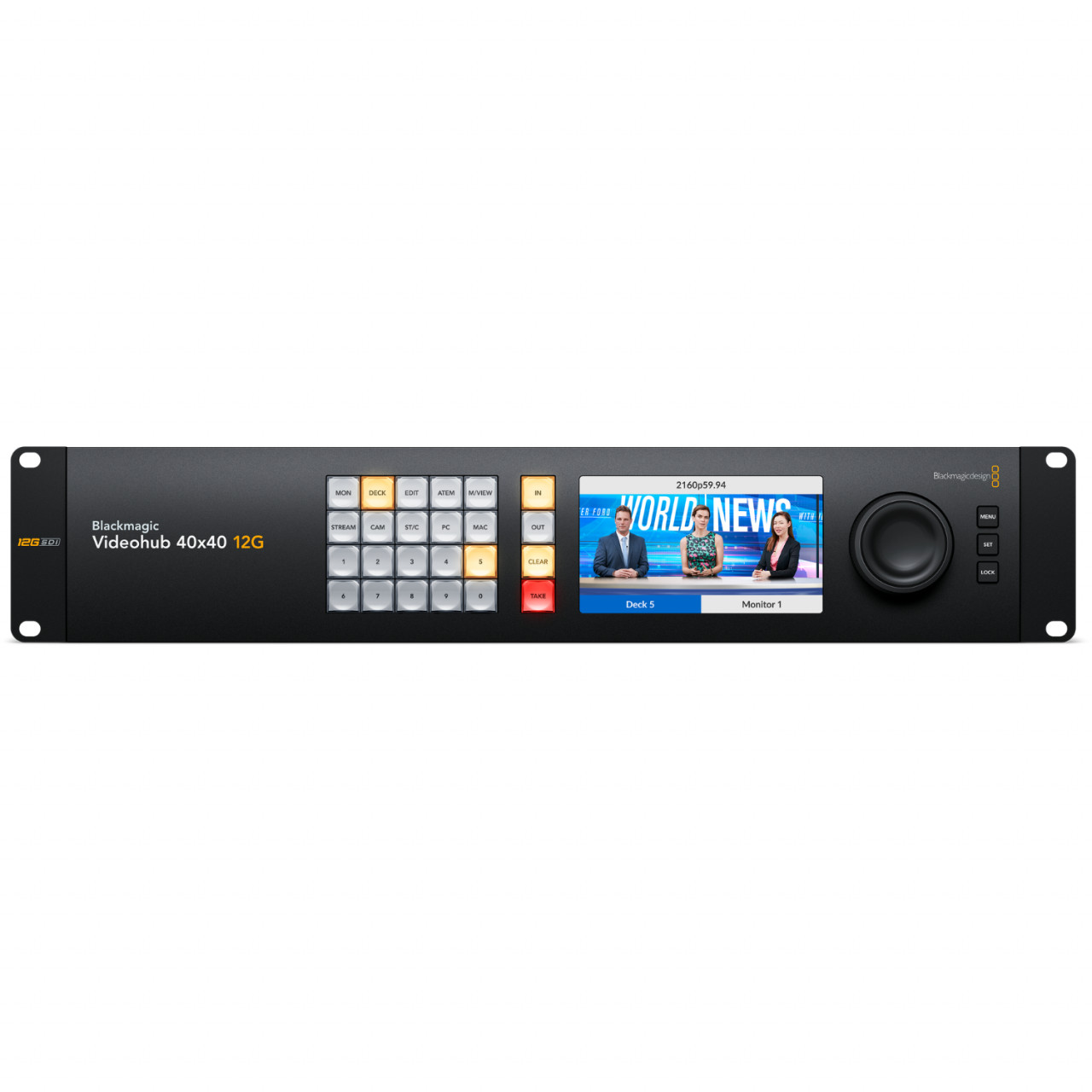

Display de mari dimensiuni Full HD ce permite vizualizarea imaginii video în timp real înainte de routare, alături de etichete și standarde.

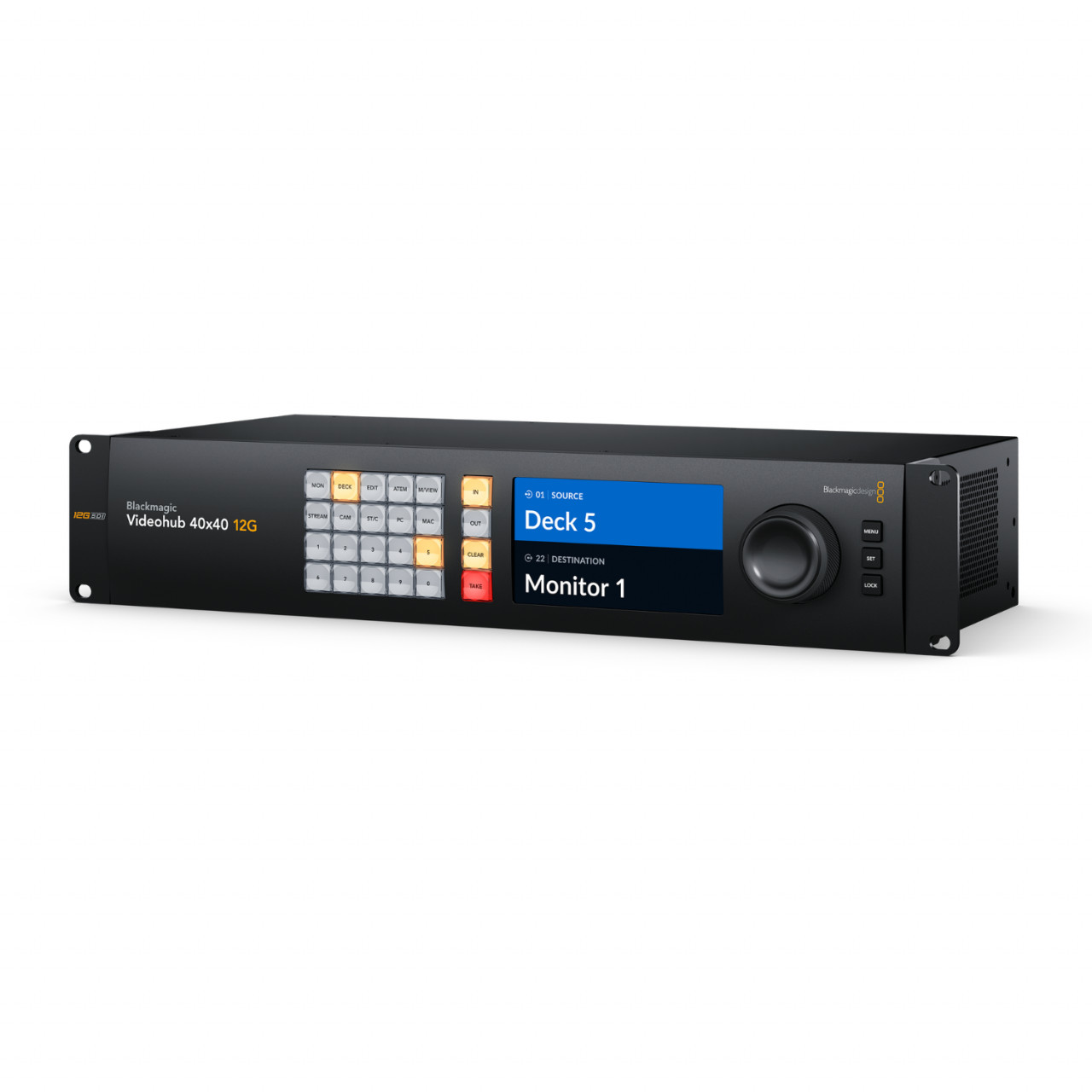

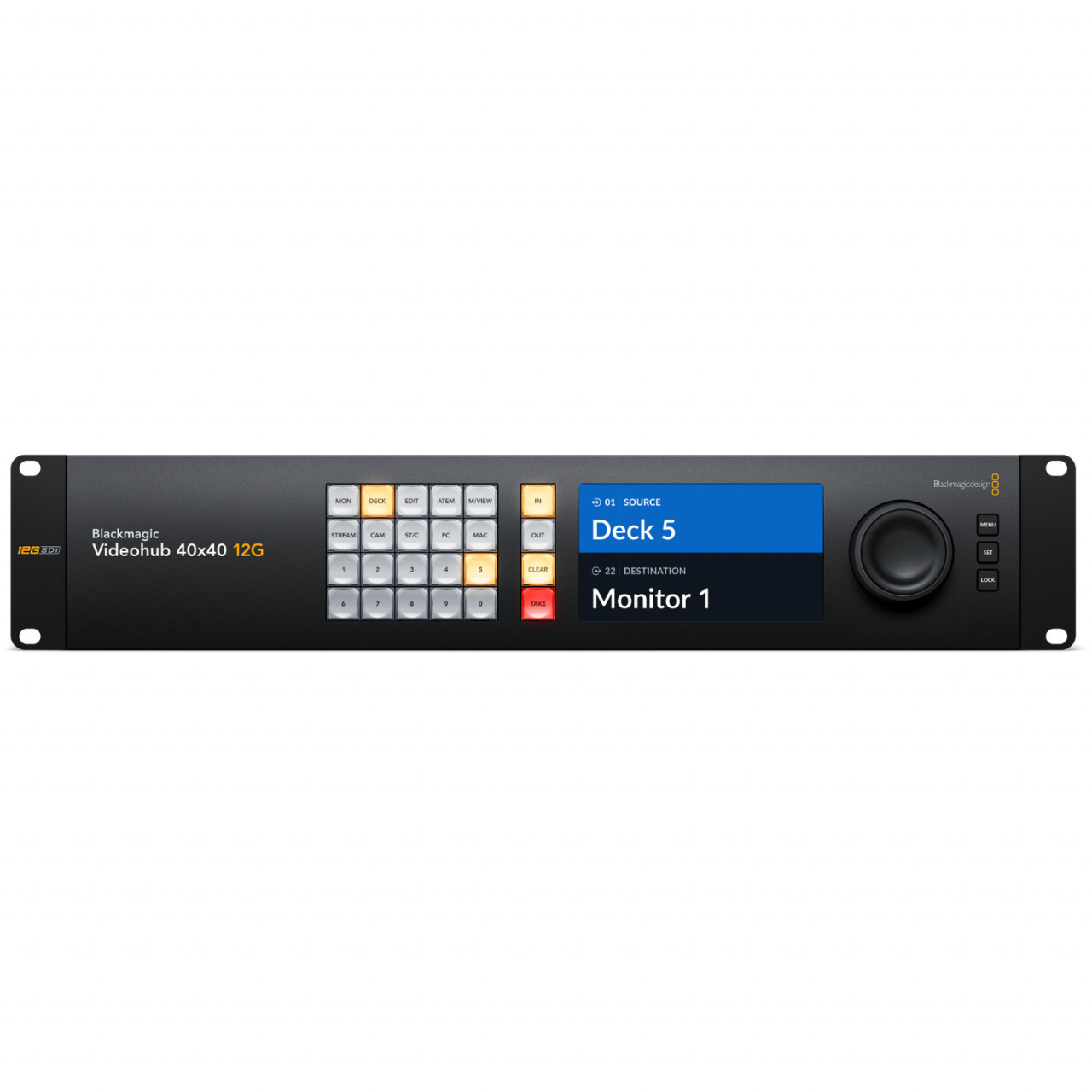

Control local precis prin intermediul butonului rotativ motorizat cu e-clutch și al tastaturii iluminate de pe panoul frontal.
Interfață de rețea BASE-T 10/100/1000 ce oferă suport complet pentru panouri hardware externe și protocoale de automatizare.
Fiecare conexiune de intrare detectează automat rata semnalului și comută instant între SD, HD și Ultra HD de până la 2160p60.
Conexiuni dedicate pentru semnale Tri-Sync sau Black Burst, acompaniate de o ieșire loop-through cu terminare automată.
Conexiunile punctelor de încrucișare (crosspoints) sunt salvate în memoria internă și restaurate instantaneu la pornirea dispozitivului.
Asigură trecerea nealterată a datelor auxiliare vitale, inclusiv identificarea încărcăturii utile video conform normelor SMPTE 352M.
Despre Videohub 40x40 12G
Soluția de routare ultra-avansată pentru producții moderne
Blackmagic Videohub 40x40 12G reprezintă apogeul sistemelor de distribuție video, fiind proiectat special pentru a elimina complexitatea cablajului în studiourile profesionale de televiziune, camioanele de producție externă (OB Vans) și regiile de emisie complexe. Cu un design compact de doar două unități de rack (2RU), acest echipament integrează o matrice masivă ce gestionează 40 de surse de intrare și le poate distribui către 40 de destinații independente, fără a introduce nicio latență. Toate conexiunile SDI folosesc tehnologia de ultimă generație 12G, oferind lățimea de bandă necesară pentru a lucra la rezoluții Ultra HD la rate de cadre de până la 60p, păstrând în același timp compatibilitatea totală cu echipamentele SD și HD moștenite.
Control vizual instantaneu de pe panoul frontal

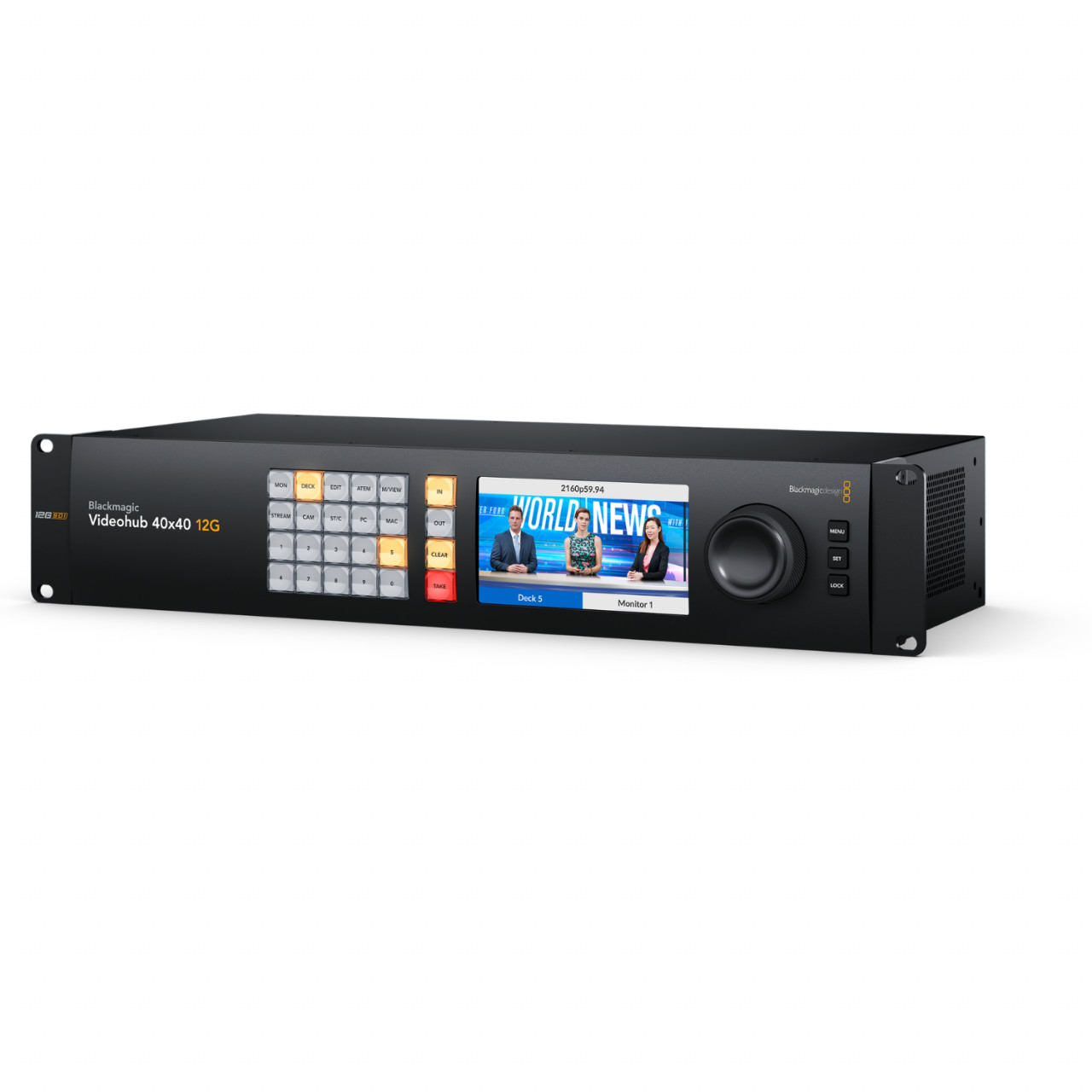

Una dintre cele mai mari inovații ale modelului Videohub 40x40 12G este includerea unui display generos LCD de 5 inch cu rezoluție Full HD Direct pe panoul său frontal. Operatorii nu mai sunt obligați să memoreze numere de porturi sau să consulte diagrame fizice: ecranul afișează semnalul video live care trece prin portul selectat, permitând confirmarea vizuală a sursei înainte de a efectua comutarea. Lângă ecran se află o tastatură cu butoane fizice iluminate pentru control direct și un selector rotativ (spin knob) masiv, dotat cu ambreiaj electronic, care oprește rotația atunci când se ajunge la capătul listei de intrări. Etichetele clare afișate pe ecran și standardul video detectat (de exemplu, 2160p60) fac ca operarea locală să fie extrem de intuitivă și sigură.
Arhitectură redundantă și fiabilitate de nivel broadcast
Pentru infrastructurile unde oprirea echipamentelor nu este o opțiune acceptabilă, Videohub 40x40 12G vine echipat cu o arhitectură hardware complet redundantă. Partea din spate a dispozitivului găzduiește două surse de alimentare universale interne de 100-240V AC cu intrări separate de tip IEC. Această dispunere permite tehnicienilor să conecteze cele două surse la rețele electrice total independente sau la unități UPS diferite, oferind protecție totală împotriva penelor de curent localizate. De asemenea, funcția integrată Power Fail Protection protejează starea curentă a matricei: în cazul nefericit al unei întreruperi totale de energie, toate conexiunile stabilite între intrări și ieșiri sunt păstrate intacte în hardware și reinstaurate instantaneu în momentul în care alimentarea revine.
Ecosistem de control scalabil și flexibilitate software
Pe lângă butoanele fizice locale, routerul oferă opțiuni extinse de management de la distanță. Conectorul Ethernet Gigabit permite integrarea facilă în rețeaua locală a studioului, oferind posibilitatea de a controla matricea de pe orice computer Mac sau Windows utilizând software-ul gratuit Videohub Control. Tot prin intermediul rețelei, unitatea colaborează nativ cu panourile hardware dedicate de la Blackmagic, cum sunt modulele Videohub Smart Control Pro și Videohub Master Control Pro. Dezvoltatorii de sistem au la dispoziție un SDK (Software Development Kit) gratuit și protocolul Ethernet Videohub Control, facilitând integrarea completă a matricei în sisteme de automatizare complexe terțe sau în console de control customizate.
Aplicații și scenarii
Gestionează distribuția centralizată a zeci de surse de la camere, servere de play-out și sateliți către mixere video sau monitoare de control, oferind redundanță maximă.
Datorită formatului compact de 2RU și rezistenței hardware, este inima perfectă pentru camioanele de transmisii live, rutând instant semnale Ultra HD 4K de mare viteză.
Trimite rapid semnale de la stațiile de editare și colorizare DaVinci Resolve către proiectoare, monitoare de referință HDR sau recordere de masterizare, fără pierderi.
Permite companiilor mari să organizeze evenimente multi-cameră complexe în amfiteatre, rutând feed-urile video către encodere de streaming și ecrane LED simultan.
Facilitează interconectarea laboratoarelor media sau studiourilor universitare, permițând studenților și profesorilor să partajeze surse video prin control software.
Distribuie feed-urile live ale meciurilor și reclamele către sute de monitoare sau tabele electronice din arene sportive, operând în timp real fără decalaje vizuale.
Glosar · Tehnologii
Interfață digitală capabilă să transporte date video la o rată masivă de 12 Gb/s pe un singur cablu coaxial. Suportă rezoluții Ultra HD și 4K la 60 fps, reducând numărul de cabluri necesare în regie în comparație cu sistemele Quad-Link mai vechi.
Proces electronic de regenerare și curățare a semnalului digital video SDI. Acesta reduce distorsiunile de timp (jitter-ul) acumulate pe distanțe lungi de cablu coaxial, asigurând o transmisie stabilă și menținerea calității optime a imaginii la ieșiri.
Standarde profesionale utilizate ca semnale de referință (Genlock) pentru a sincroniza perfect sincronizarea cadrelor între toate echipamentele video dintr-un studio. Black Burst este specific formatelor SD, în timp ce Tri-Sync este utilizat pentru fluxurile HD și Ultra HD.
Digital Video Broadcast - Asynchronous Serial Interface. O interfață utilizată în mod curent pentru transportul fluxurilor de date comprimate (cum ar fi stream-urile MPEG Transport Stream) prin infrastructuri coaxiale, rulând la o rată fixă de 270 Mb/s.
Specificații tehnice
| Conexiuni și Interfețe | |
| Intrări video SDI | 40 |
| Ieșiri video SDI | 40 |
| Rate SDI suportate | DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G. |
| Video Input Re-Sync | None |
| SDI Reclocking | On all SDI outputs. |
| Intrări de referință | Tri-Sync or Black Burst. |
| Ieșiri de referință | Reference terminating loop output. |
| Conexiune Ethernet | Supports 10/100/1000 BASE-T. |
| Interfață computer | USB-C |
| Standarde Video Suportate | |
| Standarde Video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde Video HD | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| Standarde Video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Standarde Video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde Video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| Procesare și Conformitate | |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 and ITU-R BT.601 |
| Eșantionare Audio SDI | Television standard sample rate of 48kHz and 24-bit. |
| Eșantionare Video SDI | YUV 4:2:2 and RGB 4:4:4 |
| Precizie Culori SDI | 10, 12-bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes. |
| Spațiu de Culoare SDI | REC 601, REC 709, REC 2020 |
| Comutare Automată SDI | Automatically selects between 270Mb SD-SDI, 1.5G HD-SDI, 3G level A and level B HD-SDI, 6G HD-SDI, 12G-SDI on each input so that each input can be running a different television standard. |
| Suport Metadate SDI | Video payload identification ancillary data as per SMPTE 352M. |
| Control și Software | |
| Panou Control Integrat | 24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 5 inch color display. |
| Panouri Control Externe | Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol. |
| Conexiune Panou Control | Ethernet |
| Control Software | Router control included free for Windows™ and Mac™. |
| Upgrade Software Intern | Via included updater application. |
| Sisteme de Operare | Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10, 64-bit. Windows 11. |
| Ecran încorporat | Built in 5 inch LCD for video and menu settings. |
| Alimentare și Specificații Fizice | |
| Sursă de alimentare | 2 x Internal 100-240V AC 50/60Hz. IEC power cables required. |
| Protecție pană curent | Crosspoint connections preserved and restored instantly at power on. |
| Consum de energie | 46.5 W max. |
| Instalare fizică | 2 rack units height. |
| Dimensiuni fizice | 238 mm x 482 mm x 88.4 mm |
| Greutate unitate | 5.6 kg |
| Temperatură operare | 0° to 40°C (32° to 104°F) |
| Temperatură stocare | -20° to 60°C (-4° to 140°F) |
| Umiditate relativă | 0% to 90% non-condensing |
Întrebări frecvente
Pot rula simultan un semnal SD și unul Ultra HD pe această matrice?
Da. Blackmagic Videohub 40x40 12G suportă rularea oricărei combinații simultane de tehnologii SD, HD și Ultra HD. Datorită auto-switching-ului inteligent, fiecare intrare analizează și procesează standardul individual în mod independent.
Ce se întâmplă dacă una dintre sursele de alimentare cedează în timpul emisiei?
Routerul deține două surse interne de alimentare complet independente. Dacă o sursă se oprește din cauza unei defecțiuni de cablu sau linie, cealaltă preia instantaneu întreaga sarcină electrică, asigurând o continuitate fără întreruperi de semnal.
Este integrat un sistem de re-sync pe intrările video?
Nu, conform specificațiilor tehnice oficiale, acest model nu include module interne de re-sincronizare a intrărilor (Video Input Re-Sync: None). Sincronizarea generală a semnalelor se realizează extern prin conexiunile dedicate de referință Tri-Sync sau Black Burst.
Ce avantaje aduce butonul rotativ cu ambreiaj electronic?
Ambreiajul electronic (electronic clutch) modifică rezistența mecanică a spin knob-ului în timp real. Atunci când parcurgeți meniurile sau etichetele de porturi și ajungeți la ultima poziție din listă, rotița se blochează magnetic, prevenind derularea eronată.
Cum se pot edita numele și etichetele porturilor afișate pe ecran?
Personalizarea denumirilor se realizează simplu de pe un computer conectat la router prin portul USB-C sau prin rețeaua Ethernet, folosind aplicația gratuită de configurare de la Blackmagic, salvând etichetele direct în memoria aparatului.
Conținutul cutiei
Produse complementare recomandate
Pentru a păstra calitatea impecabilă a fluxurilor Ultra HD 4K și a minimiza fenomenul de jitter la frecvențe mari, este obligatoriu să folosiți cabluri ecranate certificate pentru transmisii la rate de date de 12 Gb/s.
Permit extinderea punctelor de control fizice oriunde în clădire. Se montează separat în rack-uri secundare și comunică prin Ethernet cu matricea principală pentru comutări rapide de la distanță.
Esențiale pentru transmiterea unui semnal stabil de referință Tri-Sync sau Black Burst direct în porturile ref ale matricei, asigurând alinierea perfectă la nivel de cadru a tuturor camerelor din platou.
Permit valorificarea la maximum a arhitecturii electrice duale. Conectând fiecare cablu IEC la câte un UPS dedicat diferit, asigurați o barieră completă împotriva fluctuațiilor majore de tensiune sau a avarilor rețelei.
