Blackmagic Design ATEM Monitoring Rack Panel 20

Name: Blackmagic Design ATEM Monitoring Rack Panel 20
Brand: Blackmagic Design
SKU: SWPANELABRMP20

NOU

5.830^,00 Lei (TVA inclus)

TVA inclus | Taxele de livrare se adaugă la checkout.

Solicita termenul de livrare

Solicita publicare produs in SICAP

Cumpara acum, plateste mai tarziu de la 122,07 Lei / Luna (Detalii aici)

Ai gasit un pret mai bun? Plaseaza comanda si castiga puncte de loialitate in valoare de 58^,30 Lei

Avantajele noastre

Finantare companii Plati online securizate Consultanta tehnica

Comenzi telefonice - 0786454622, L - V: 10:00 - 17:30

Cere detalii

Trimite-ne un mesaj

Descriere

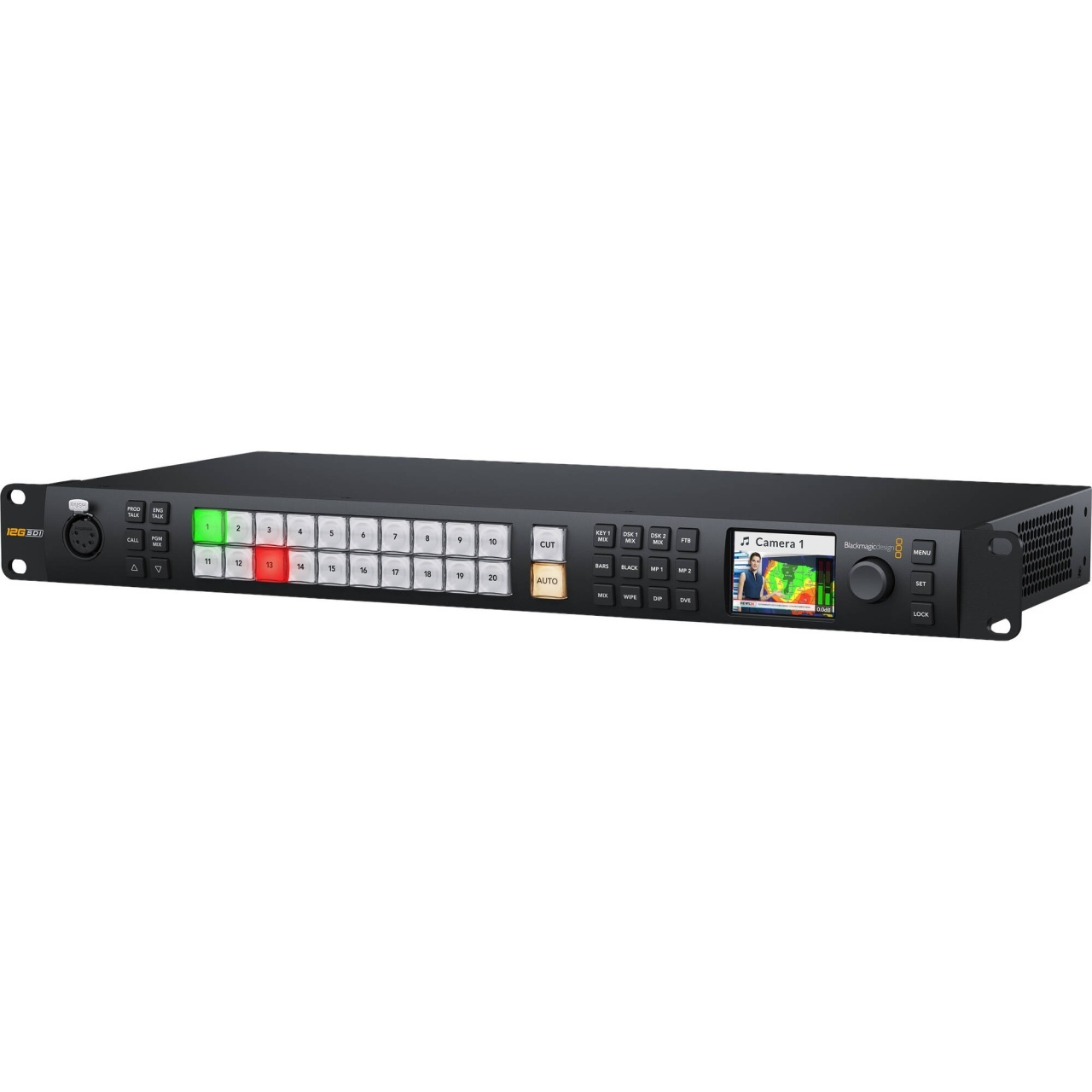

Blackmagic Design ATEM Monitoring Rack Panel 20

Panou de control hardware și convertor video 1RU cu conexiuni redundante SMPTE 2110 IP, ieșiri 12G-SDI și ecran LCD integrat.

Concepte cheie

Infrastructură SMPTE 2110

Integrare directă în rețele IP moderne prin standarde ST 2110 uncompressed video și audio de înaltă performanță.

Redundanță ST 2022-7

Livrare sigură a stream-urilor IP prin conexiuni duble 10G Ethernet, prevenind pierderea semnalului în regim critic.

Sincronizare PTP de precizie

Suport nativ IEEE 1588-2008 și ST 2059 pentru o aliniere temporală perfectă a tuturor nodurilor media din rețea.

Management deschis NMOS

Compatibilitate deplină cu IS-04 și IS-05 pentru descoperirea automatizată și rutarea dinamică a conexiunilor video.

Caracteristici principale

🎛️

Control fizic integrat

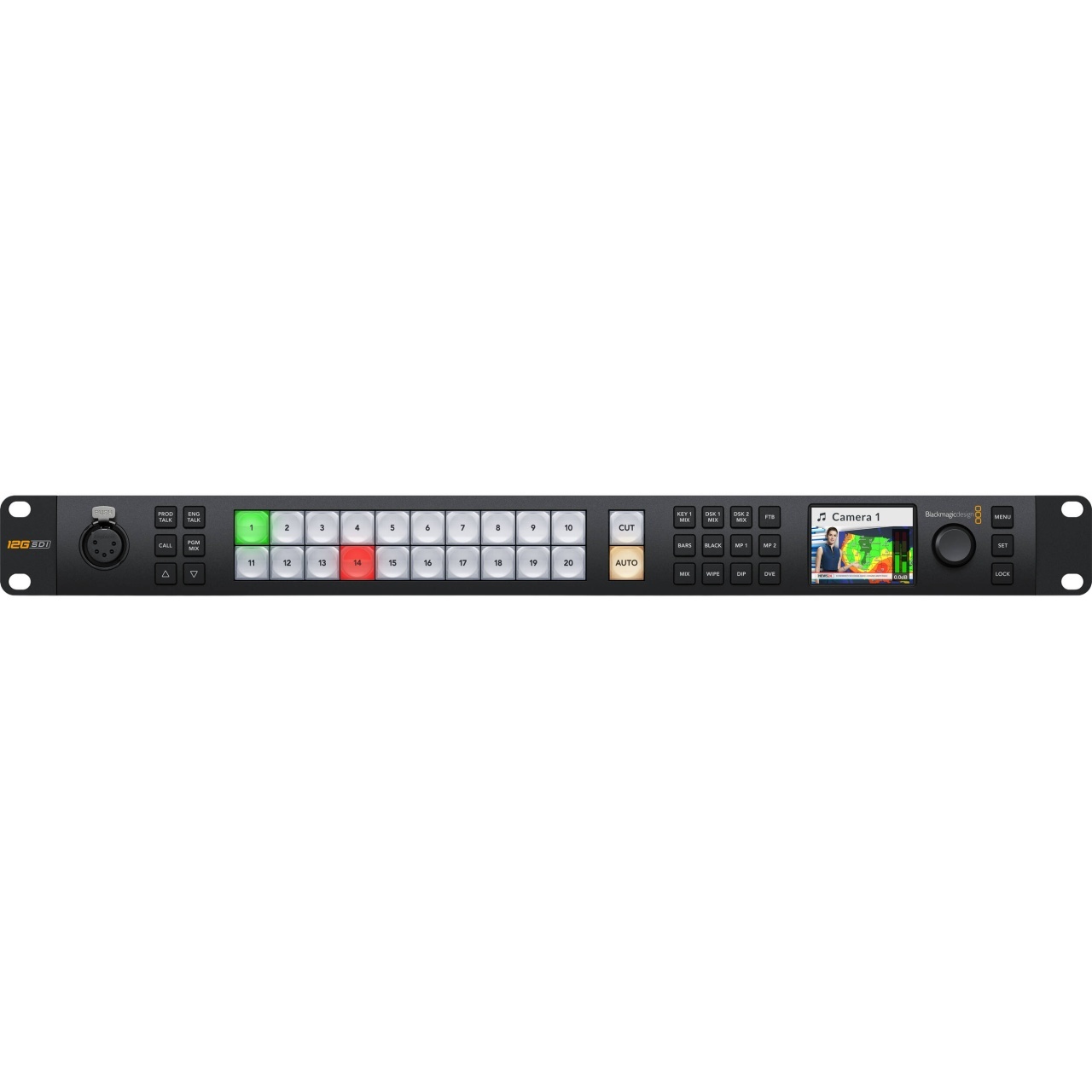

Echipat cu 20 de butoane iluminate dedicate pentru selectarea surselor, controlul direct al switcherului ATEM local și funcții rapide.

🔌

Conexiune redundantă 10G IP

Dispune de 2 porturi RJ45 10G pentru rețele IP SMPTE 2110, asigurând conversia fluidă către infrastructura SDI tradițională.

📺

Ieșiri video SDI și HDMI

Oferă 2 ieșiri 12G-SDI cu rate multiple (1.5G, 3G, 6G, 12G) plus o ieșire HDMI 4K pentru monitorizare flexibilă pe ecrane externe.

🖥️

Ecran LCD încorporat

Ecranul HD LCD montat central oferă previzualizare video în timp real și afișarea statusului tehnic direct pe panoul frontal.

🎙️

Sistem Talkback profesional

Conexiune Talkback cu mufă XLR cu 5 pini pe panoul frontal, însoțită de butoane dedicate pentru mixajul audio al programului.

⚡

Alimentare dublă AC

Securitate electrică sporită datorită celor două intrări IEC C14 conectate la surse interne independente 100-240V.

🌐

Management prin rețea 1G

Port RJ45 de 1G dedicat exclusiv pentru controlul switcherului de la distanță și integrarea protocoalelor NMOS.

🛠️

Suport extins pentru metadate

Compatibilitate completă cu fluxul de date ancilare SMPTE 2110-40, incluzând RP 188/SMPTE 12M-2, closed captioning și metadate HDR static.

Despre ATEM Monitoring Rack Panel 20

Control hardware și conversie IP într-o singură unitate de rack

Blackmagic Design ATEM Monitoring Rack Panel 20 reprezintă o soluție hibridă inovatoare pentru fluxurile de lucru broadcast moderne, integrând un convertor video IP avansat direct în șasiul unui panou de control hardware de tip 1RU. Echipat cu 20 de butoane fizice iluminate, dispozitivul permite comutarea rapidă a surselor și interfațarea nativă cu switcherele locale ATEM. Ecranul LCD HD amplasat pe panoul frontal oferă inginerilor video o monitorizare vizuală imediată a stream-ului procesat, eliminând necesitatea unor monitoare suplimentare în spațiile înguste din care se realizează producția.

Conectivitate flexibilă și procesare superioară SMPTE ST 2110

Arhitectura tehnică a dispozitivului este optimizată pentru mediul IP Broadcast, utilizând două conexiuni Ethernet 10G capabile să gestioneze semnale video necompresate conform specificațiilor SMPTE ST 2110-20. Echipamentul realizează conversia acestor fluxuri digitale în două ieșiri video simultane 12G-SDI și o ieșire HDMI 2.0 pentru ecrane Ultra HD. Suportul pentru standardul de redundanță ST 2022-7 garantează o stabilitate operațională maximă, semnalul fiind distribuit simultan pe două rețele IP independente pentru a asigura continuitatea transmisiei în cazul unei defecțiuni hardware.

Management modern și capabilități avansate de interfonie

Pe partea de configurare și control, panoul oferă o integrare extinsă cu protocoalele standard din industrie NMOS IS-04 și IS-05, facilitând descoperirea automată a nodurilor și managementul dinamic al conexiunilor media. Un port suplimentar de 1G Ethernet se ocupă exclusiv de comunicarea cu mixerul video. Pentru coordonarea echipei, sistemul Talkback integrat folosește un conector XLR cu 5 pini plasat accesibil pe panou, oferind butoane fizice dedicate pentru gestionarea mixajului de program și controlul fin din tastele rotative.

Aplicații și scenarii de utilizare

Regii de emisie TV IP

Ideal pentru implementarea în infrastructuri moderne complet digitalizate pe protocol **SMPTE 2110**, unde este necesară o monitorizare rapidă pe LCD și control fizic stabil de 1RU.

Care de reportaj (OB Vans)

Datorită designului compact de tip **1 rack unit** și a **alimentării redundante dual AC**, panoul rezistă la fluctuațiile din teren și optimizează spațiul critic de monitorizare.

Sisteme auxiliare de urgență

Funcția integrată de **front panel emergency switching** și butoanele hardware dedicate permit operatorilor să preia manual controlul rutării în cazul unor erori software grave.

Monitorizare tehnică Master Control

Le permite inginerilor video să verifice vizual semnalele uncompressed și starea metadatelor **HDR/closed captioning** prin conversia directă la ieșiri locale **12G-SDI** și **HDMI**.

Evenimente Live și Streaming de Amploare

Facilitează coordonarea directă a echipei prin modulul **Talkback XLR cu 5 pini**, oferind o punte stabilă de dialog între regizor și cameramani în rețeaua IP.

Integrare în studiouri hibride SDI/IP

Asigură un nod de legătură perfect pentru studiourile aflate în tranziție tehnologică, oferind capabilități native de conversie bidirecțională între standardele clasice și cele IP.

Glosar · Tehnologii Broadcast IP

● SMPTE ST 2110

Standard de transmisie pe rețele IP care separă elementele de video, audio și date ancilare în fluxuri independente pentru o flexibilitate maximă de procesare.

● ST 2022-7

Protocol de protecție prin redundanță care permite trimiterea a două copii identice ale fluxului de date pe rute de rețea separate pentru comutare instantanee fără erori.

● NMOS (IS-04 / IS-05)

Specificații software deschise destinate descoperirii dispozitivelor hardware (IS-04) și gestionării conexiunilor logice (IS-05) în sistemele media IP.

◐ Blackmagic IP10

Codec opțional de compresie utilizat pentru adaptarea stream-urilor Ultra HD de rezoluție înaltă (2160p59.94 și 2160p60) în limitele de bandă ale fluxului 2110 IP.

Specificații tehnice

Conexiuni hardware

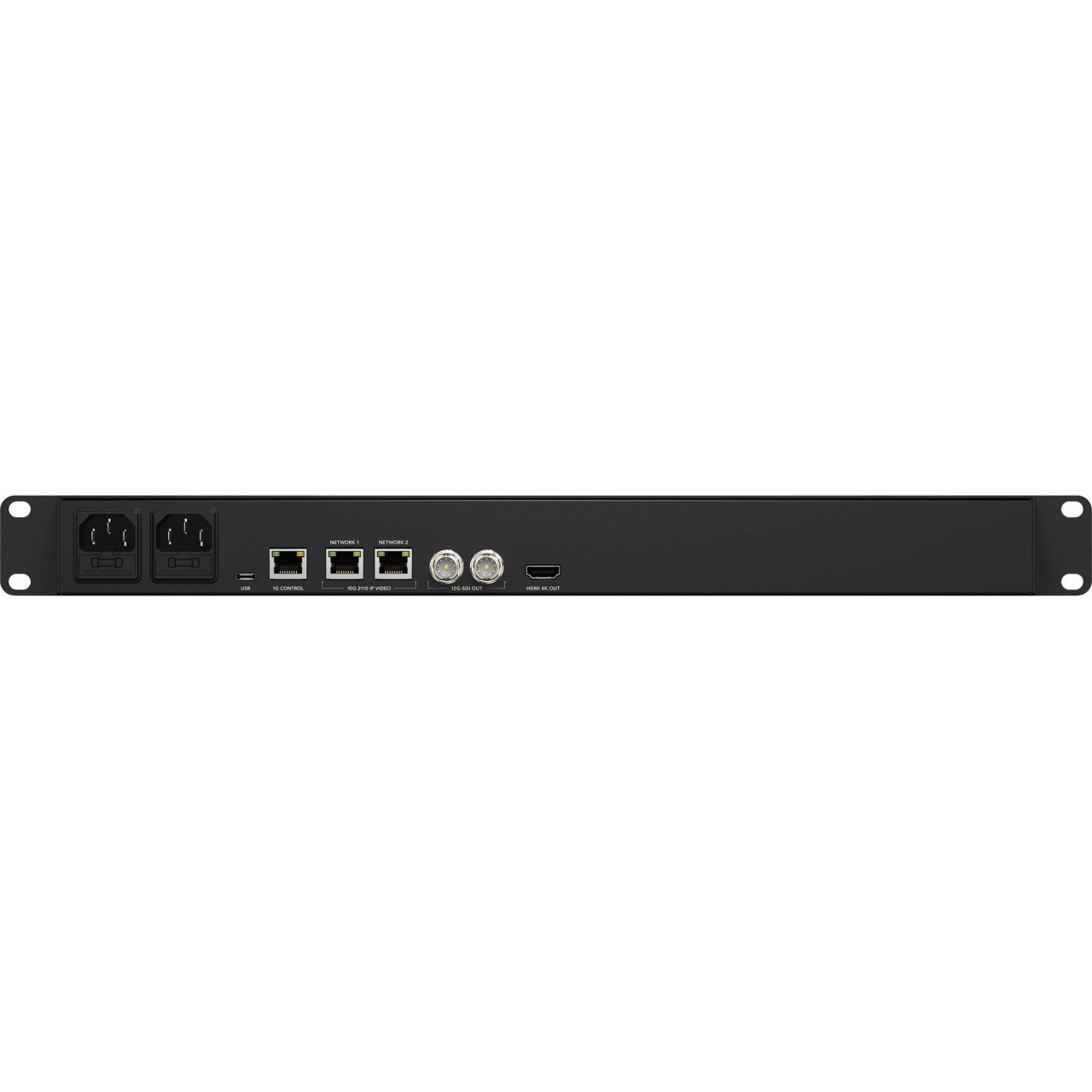

Rețea IP 2110	2 x 10G RJ45 (suportă livrare redundantă ST 2022-7)
Rețea Control	1 x 1G RJ45 pentru conexiune switcher și NMOS
Ieșiri Video SDI	2 x 12G-SDI (rate suportate: 1.5G, 3G, 6G, 12G)
Intrări Video HDMI	1 x HDMI 2.0
Total Intrări Video	1
Total Ieșiri Video	3
Interfață Audio Talkback	1 x 5-pin XLR dedicat
Interfață Computer	1 x USB-C pentru utilitar setup și actualizări software
Suport Audio Integrat
Intrări Audio IP	16 canale embeddate pe fiecare stream video 2110 peste 10G Ethernet
Ieșiri Audio SDI	16 canale embeddate pe toate ieșirile SDI
Ieșiri Audio HDMI	8 canale embeddate pe ieșirea HDMI
Standarde Video și Formatare
Standarde HD	720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Standarde Ultra HD	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Eșantionare Video	4:2:2
Acuratețe Culori	10-bit
Spațiu Color SDI	Rec. 709, Rec. 2020
Conformitate IP și Protocoale
Conformitate SMPTE	SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7
Management Trafic IP	IGMP v3; Transmițător: Narrow; Receptor: Narrow, Wide Synchronous, Asynchronous
Sincronizare de Timp	IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
Protocoale NMOS	IS-04 v1.3.2 (mDNS/DNS-SD), IS-05 v1.1.2, BCP-002-01, BCP-004-01
Interfață Front Panel și Control
Ecran Panou Frontal	Ecran LCD monitor HD încorporat pentru video și status tehnic
Configurație Butoane	22 butoane LED pentru setup/comutare urgență, 8 butoane sursă, 4 butoane tranziție, 6 butoane selecție/mix talkback, control rotativ meniu, buton blocare
Suport Talkback	Da
Alimentare și Mediu
Sursă de Alimentare	2 x surse interne 100-240V AC 50/60Hz, conectori 2 x IEC C14
Consum de Energie	⚠️ TBC (To Be Confirmed)
Instalare Fizică	Format rackabil standard de 1 unitate (1RU)
Mediu Funcționare	Temperatură operare: 0°C până la 40°C; Umiditate: 0% - 90% non-condensare
Sisteme de Operare	Mac 15.0 Sequoia, Mac 26.0 Tahoe sau mai nou, Windows 10/11, Windows 11 pentru ARM

Întrebări frecvente

Ce funcție îndeplinește redundanța ST 2022-7 pe acest echipament?

Standardul ST 2022-7 permite primirea aceluiași flux video IP simultan pe cele două rețele independente conectate la porturile 10G. În cazul în care una dintre conexiunile de rețea pică, panoul comută instantaneu pe cealaltă linie fără pierderi de cadre.

Cum se realizează configurarea adreselor IP ale unității?

Adresa IP principală a șasiului se configurează prin conexiunea fizică directă la computer prin USB-C, utilizând utilitarul ATEM Setup Utility. Restul setărilor detaliate de rețea pot fi realizate ulterior prin software-ul gratuit ATEM Software Control.

Ce tip de codec utilizează panoul pentru stream-urile Ultra HD de rată mare?

Pentru formatele video solicitante de înaltă definiție precum 2160p59.94 și 2160p60 transmise prin rețeaua IP 2110, dispozitivul oferă suport opțional pentru codecul dedicat Blackmagic IP10.

Este inclusă aplicația de control în pachetul standard?

Da, pachetul software complet ATEM Software Control Panel este inclus în mod gratuit și oferă compatibilitate extinsă cu sistemele macOS 14.0 Sonoma, macOS 15.0 Sequoia (sau versiuni mai noi) și sistemele de operare Windows 10 și 11.
