Blackmagic Design ATEM Constellation 8K switcher de producție live Ultra HD și native 8K cu 40 de intrări 12G-SDI
Avantajele noastre
Descriere

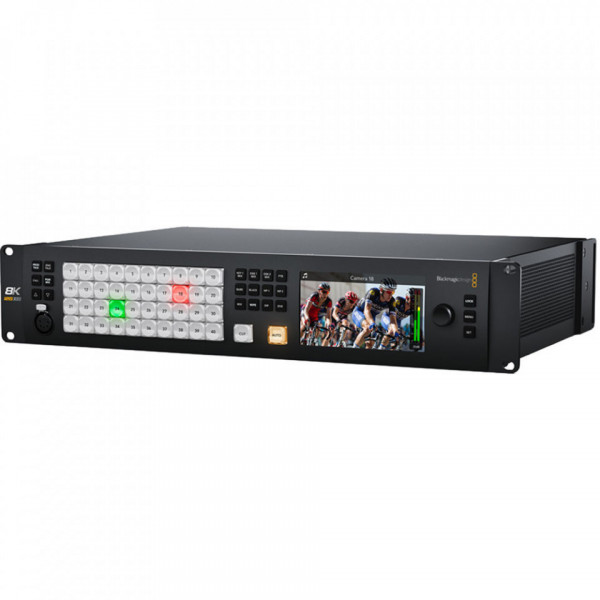

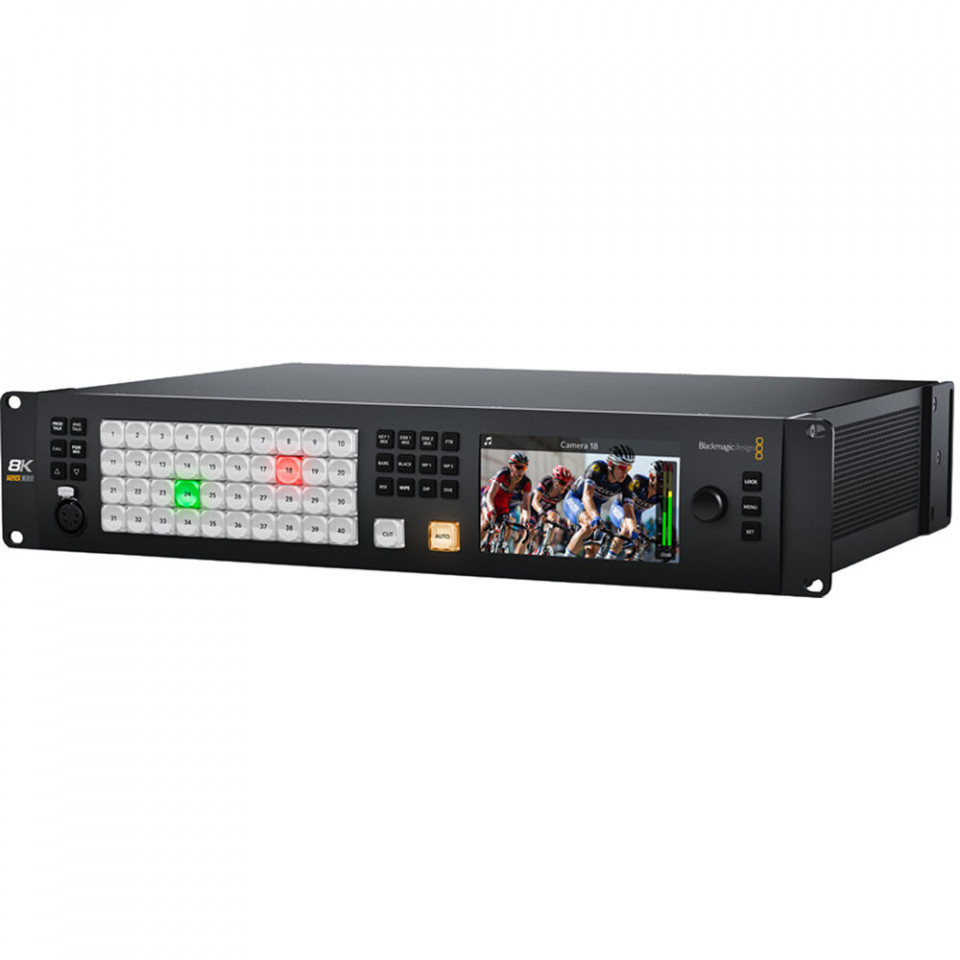

Switcher producție live Blackmagic Design ATEM Constellation 8K
Switcher de producție live Ultra HD ultra-puternic, configurabil ca un sistem nativ 8K masiv. Dispune de 40 de intrări 12G-SDI cu conversie de standard integrată, 24 de ieșiri auxiliare 12G-SDI, 4 DVE-uri, 16 keyere Chroma avansate, 2 procesoare SuperSource și un mixer audio profesional Fairlight cu 156 de canale.
Concepte cheie
Funcționează ca un switcher masiv 4 M/E în Ultra HD sau combină instant toate resursele hardware pentru a deveni un switcher nativ 8K de înaltă rezoluție.
Fiecare dintre cele 40 de intrări 12G-SDI include re-sincronizare independentă și convertoare dedicate de format și cadru (frame rate).
Include un mixer audio profesional integrat cu 156 de canale, echipat cu egalizator parametric pe 6 benzi, expander, gate, compresor și limiter.
Oferă 16 keyere Chroma avansate ATEM, 4 keyere downstream, 2 procesoare independente SuperSource și 4 playere media pentru producții complexe.
Caracteristici principale
Pune la dispoziție 40 de intrări independente 12G-SDI (reducându-se la 10 în mod nativ 8K) și 24 de ieșiri auxiliare 12G-SDI flexibile.
Fiecare port de intrare adaptează automat semnalul primit, indiferent dacă este HD, Ultra HD sau 8K, asigurând o funcționare stabilă fără erori.
Dispune de 4 ieșiri Multi View Ultra HD independente (sau 1 în mod 8K), capabile să afișeze rute customizate și până la 64 de ferestre unice.
Cele 16 keyere ATEM Advanced permit eșantionări precise de culoare, control extins pentru efecte de spill și corecții fine în decoruri virtuale.

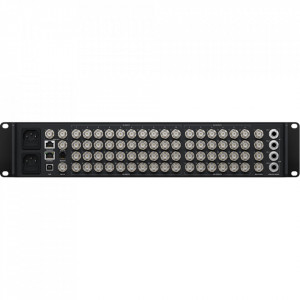

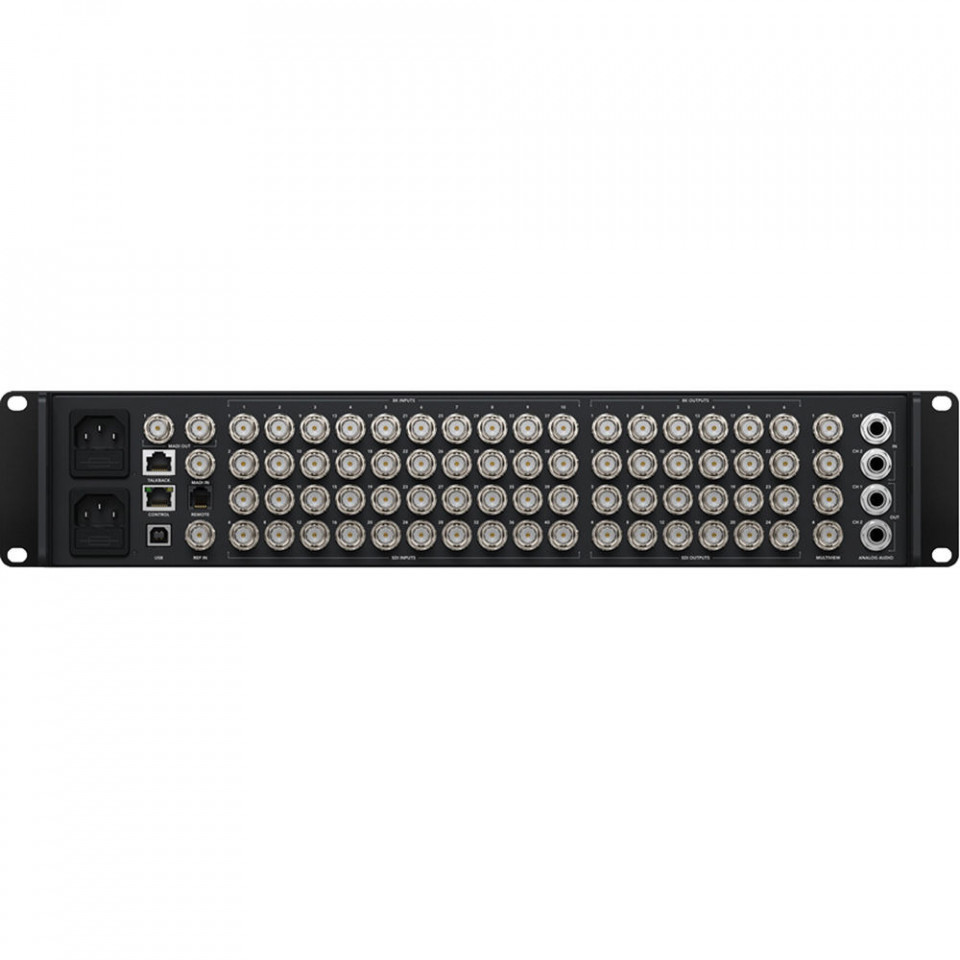

Interfața include conexiuni BNC MADI stereo de intrare/ieșire pentru extinderea capacităților audio cu fluxuri multi-canal suplimentare.
Șasiul integrează două surse de alimentare redundante interne 100-240V AC pentru a elimina riscul opririi în timpul transmisiunilor live.
Beneficiază de 4 DVE-uri Ultra HD (1 în mod 8K) cu margini 3D și drop shadow, plus 4 generatoare de tranziții complexe de tip Stinger.
Comunicație clară cu echipa prin conexiuni RJ45 pentru sisteme terțe și port XLR cu 5 pini pe panourile dedicate.
Despre ATEM Constellation 8K
Putere de producție Ultra HD masivă cu scalabilitate în 8K
Blackmagic Design ATEM Constellation 8K reprezintă vârful de gamă în materie de switchere profesionale pentru producție live și transmisiuni broadcast. Echipamentul oferă o flexibilitate incredibilă datorită designului său modular inteligent: în modurile HD și Ultra HD funcționează ca un switcher masiv 4 M/E, punând la dispoziție 40 de intrări 12G-SDI complet independente și 24 de ieșiri auxiliare 12G-SDI routabile. În momentul în care infrastructura este comutată pentru a lucra în rezoluție nativă 8K (4320p), resursele hardware se combină într-un mod revoluționar pentru a livra un switcher nativ 8K ultra-puternic, oferind 10 intrări 12G-SDI Quad-Link și 6 ieșiri auxiliare 8K complet funcționale.
Procesare video avansată și conformitate broadcast
Echipamentul integrează motoare de procesare video de top pe 10 biți, cu eșantionare standard 4:2:2 și suport extins pentru spațiile de culoare profesionale Rec. 709 și Rec. 2020. Datorită sistemelor interne de re-sincronizare și a convertoarelor de format prezente pe fiecare dintre cele 40 de intrări, switcher-ul acceptă semnale combinate de rezoluții diferite (720p, 1080i, 1080p, 2160p și 4320p) transformându-le instant în standardul global setat pentru producție. Latența de procesare este extrem de redusă, fiind menținută la sub 7 linii în modurile Ultra HD și la maximum 10 linii în mod nativ 8K, respectând standardele stricte SMPTE din televiziune.
Arhitectură audio Fairlight de înaltă performanță
Pe lângă capacitățile video extraordinare, ATEM Constellation 8K dispune de un mixer audio Fairlight hardware încorporat, capabil să gestioneze nu mai puțin de 156 de canale. Acesta extrage automat cele 16 canale audio embedded din fiecare dintre cele 40 de intrări video SDI și le combină cu intrările analogice dedicate (Jack 1/4 inch echilibrat) și cu sursele stereo sosite prin conexiunea digitală MADI BNC. Fiecare canal de intrare beneficiază de procesare parametrică cu egalizator pe 6 benzi și un pachet complet de dinamică care include expander, noise gate, compresor și limiter de studio, oferind control fin asupra întregului peisaj acustic al producției.
Interfață hardware completă și flexibilitate în operare

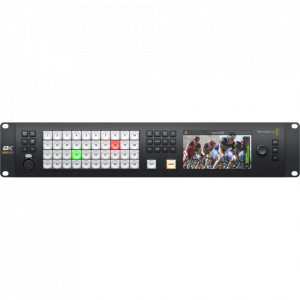

Șasiul metalic compact de 2 unități rack (2U) găzduiește pe panoul frontal un ecran LCD HD integrat, excelent pentru monitorizare video directă, alături de 42 de butoane iluminate cu LED pentru control de urgență sau configurări rapide în rack. Navigarea prin meniuri se realizează fluid cu ajutorul knob-ului rotativ dedicat. Controlul extins de la distanță se efectuează prin intermediul software-ului gratuit ATEM Software Control (compatibil cu sisteme de operare precum Windows și macOS) prin conexiunea Gigabit Ethernet BaseT, permițând rularea pe mai multe computere din rețea sau interfațarea directă cu panourile hardware fizice ATEM Advanced Panels.
Aplicații și scenarii
Perfect pentru integrarea în regii centrale datorită numărului masiv de intrări, sistemului avansat de talkback și a mixajului audio complex pe standarde SMPTE.
Dimensiunea compactă de 2U și sursele duale de alimentare îl fac ideal pentru camioane de regie mobilă unde spațiul și redundanța sunt critice.
Gestionează cu ușurință zeci de camere cu frame-rate-uri variate pentru reluări și cadre largi în format Ultra HD sau tranziție completă spre viitorul 8K.
Cele 16 keyere Chroma Advanced permit realizarea de compoziții multi-strat fotorealiste pe ecrane verzi, ideale pentru emisiuni complexe și platouri virtuale.
Procesoarele SuperSource permit afișarea mai multor ferestre cu prezentatori și grafică simultan pe ecranele LED mari din sălile de evenimente.
Asigură controlul camerelor PTZ la distanță și combinarea surselor video cu mixaje audio impecabile din orchestră via intrările dedicate MADI.
Glosar · Tehnologii
Procesor multi-strat integrat în switcherele ATEM, ce funcționează ca o sursă video suplimentară independentă. Permite aranjarea a până la 4 ferestre picture-in-picture (PiP) animate alături de un fundal grafic, fără a consuma din resursele M/E principale.
Metodă de transport a semnalelor video de rezoluție extremă prin multiplexarea mai multor cabluri SDI standard. În modul 8K, switcher-ul folosește conexiunea Quad-Link (4 cabluri 12G-SDI) pentru a transporta un singur flux nativ 4320p.
Platformă hardware dedicată procesării audio în timp real de nivel profesional. Aceasta rulează algoritmi avansați pe cipuri dedicate pentru a oferi egalizare parametrică și control complet al dinamicii pe sute de canale simultan fără latență sesizabilă.
Standard industrial (AES10) utilizat pentru transmiterea mai multor canale audio digitale printr-o singură conexiune coaxială BNC. Permite legarea directă a mixerelor externe de sunet de mare capacitate direct în șasiul switcher-ului.
Specificații tehnice
| Conexiuni și Interfețe | |
| Total Video Inputs | 40 x up to Ultra HD / 10 x in 8K |
| Total Video Outputs | 28 x up to Ultra HD / 7 x in 8K |
| Total Aux Outputs | 24 x up to Ultra HD / 6 x in 8K |
| SDI Rates | 1.5G, 3G, 6G, 12G |
| Total Audio Inputs | 1 x 32 stereo channel BNC MADI in, 2 x balanced 1/4 inch Jack |
| Total Audio Outputs | 2 x 32 stereo channel BNC MADI out, 2 x balanced 1/4 inch Jack |
| SDI Video Inputs | 40 x 10-bit 720p, 1080i, 1080p, 2160p and 10 x 4320p switchable |
| Extra Audio Inputs / Outputs | 1 x 5 pin XLR Talkback (intrări și ieșiri dedicate) |
| SDI Audio Outputs | 16 Ch embedded into SDI output on all outputs |
| SDI Program / Preview Outputs | Any of the 24 SDI outputs |
| Total Multi Views | 4 x up to Ultra HD / 1 x in 8K (4 x ieșiri SDI dedicate) |
| Reference Input | Tri-Sync or Black Burst |
| Control Panel Connection | Ethernet supports 10/100/1000 BaseT (direct sau via rețea) |
| Talkback / Remote | RJ45 pentru sisteme talkback terțe / RJ12 supports RS-422 |
| Computer Interface | 1 x USB 2.0 port |
| Video Standards & Procesare | |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94, 1080p60 |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94, 2160p60 |
| 8K Video Standards | 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p50, 4320p59.94, 4320p60 |
| SDI Compliance | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10, SMPTE 2082-12 |
| Video Sampling / Precision | 4:2:2 / 10-bit |
| Color Space | Rec. 709, Rec. 2020 |
| SDI Auto Switching | Automatically detects between level A and level B 3G-SDI, 6G-SDI and 12G-SDI (Requires 2SI in 8K mode) |
| Video Input Re-Sync / Converters | On all 40 inputs (Frame Rate and Format Converters) |
| Processing Delay | <7 lines in up to Ultra HD / in 10 lines in 8K |
| Product Specifics & Efecte | |
| Upstream Keyers / Advanced Chroma | 16 x up to Ultra HD / 4 x in 8K with Chroma/Linear/Luma key |
| Downstream Keyers | 4 x up to Ultra HD / 2 x in 8K |
| SuperSource / Color Generators | 2 / 2 |
| Linear/Luma Keyers | 21 x up to Ultra HD / 7 x in 8K |
| Transition Keyer (Stinger/DVE) | 4 Stinger, 4 DVE |
| Total Number of Layers | 28 x up to Ultra HD / 7 x in 8K |
| Pattern Generators | 21 x up to Ultra HD / 9 x in 8K |
| DVE with 3D Borders & Drop Shadow | 4 x up to Ultra HD / 1 x in 8K |
| Routable Windows | 64 x up to Ultra HD / 16 x in 8K |
| Media Players | 4 x up to Ultra HD / 1 x in 8K (Fill and key for each player) |
| Media Pool Still Image Capacity | 64 x up to Ultra HD / 24 x in 8K with fill and key |
| Media Pool Clip Capacity | 4 x up to Ultra HD / 2 x in 8K with fill and key |
| Media Pool Formats (Still/Video/Audio) | PNG, TGA, BMP, GIF, JPEG, TIFF / TGA Sequence / WAV, MP3, AIFF |
| Internal Timecode Generator / Tally | Yes / Red for program and green for preview indication |
| Audio Mixer, Mediu și Alimentare | |
| Audio Mixer Specs | 156 Channel mixer; Selectable On/Off/Audio-Follow-Video; Level and Peak metering; Master gain control; 6 band parametric EQ, Dynamics including Expander, Gate, Compressor and Limiter |
| Power Supply / Usage | 2 x Internal 100-240V AC / 300W |
| Physical Installation | 2 Rack Unit Size (2U) |
| Operating Temperature | 0° to 40°C (32° to 104°F) |
| Storage Temperature | -20° to 60°C (-4° to 140°F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Cum funcționează exact conversia pe intrări în modul 8K?
Când switcher-ul este comutat în standardul 8K, cele 40 de intrări 12G-SDI se grupează în mod inteligent pentru a forma 10 intrări native 8K independente. Toate funcțiile de conversie de format și de re-sincronizare hardware rămân active pe aceste fluxuri de rezoluție ultra-înaltă.
Ce lungime pot avea clipurile video stocate în Media Pool?
Lungimea maximă a clipurilor depinde de standardul video utilizat în producție: în rezoluție 720 HD memoria stochează până la 3200 de cadre, în 1080 HD până la 1600 de cadre, în Ultra HD scade la 400 de cadre, iar în rezoluție nativă 8K se pot rula clipuri de maximum 100 de cadre cu fill și key.
Sunt necesare panouri hardware externe obligatorii pentru operare?
Nu. Dispozitivul include o consolă frontală de urgență cu butoane fizice și ecran, iar pachetul software gratuit ATEM Software Control permite operarea completă de pe computere Mac sau Windows. Opțional, pentru regii mari, se pot conecta prin Ethernet panouri fizice hardware din gama ATEM Advanced Panels.
Are acest switcher ieșire dedicată HDMI pentru Multi View?
Nu, conform specificațiilor tehnice oficiale, acest model nu include ieșiri HDMI pentru Multi View. Toate cele 4 ieșiri Multi View independente sunt livrate în mod profesional prin conectori SDI dedicați, asigurând fixarea securizată a cablajului în rack.
Cum se realizează conexiunea pentru sistemele de Tally?
Scoaterea semnalului de Tally (roșu pentru program și verde pentru preview) către camere se realizează adăugând în rețea un dispozitiv extern Blackmagic Design GPI and Tally Interface, conectat prin intermediul rețelei Ethernet (acest accesoriu nu este inclus în cutia standard).
