Blackmagic Design ATEM Talkback Converter 4K sistem de intercom și conversie video pentru 8 camere
Avantajele noastre
Descriere
Blackmagic Design ATEM Talkback Converter 4K
Soluție profesională de intercom și distribuție video tip 1U, proiectată pentru a gestiona comunicația de talkback și semnalul video pentru un număr de până la 8 camere studio utilizând tehnologie avansată 12G-SDI pentru formate SD, HD și Ultra HD până la 2160p60.
Concepte cheie
Suportă până la 8 camere video în mod simultan, utilizând canalele audio embedded 15 și 16 din semnalul SDI pentru o comunicație clară cu operatorii.
Compatibilitate deplină cu toate formatele video SD, HD, 2K și Ultra HD de înaltă rezoluție, asigurând o rată de cadre ridicată de până la 2160p60.

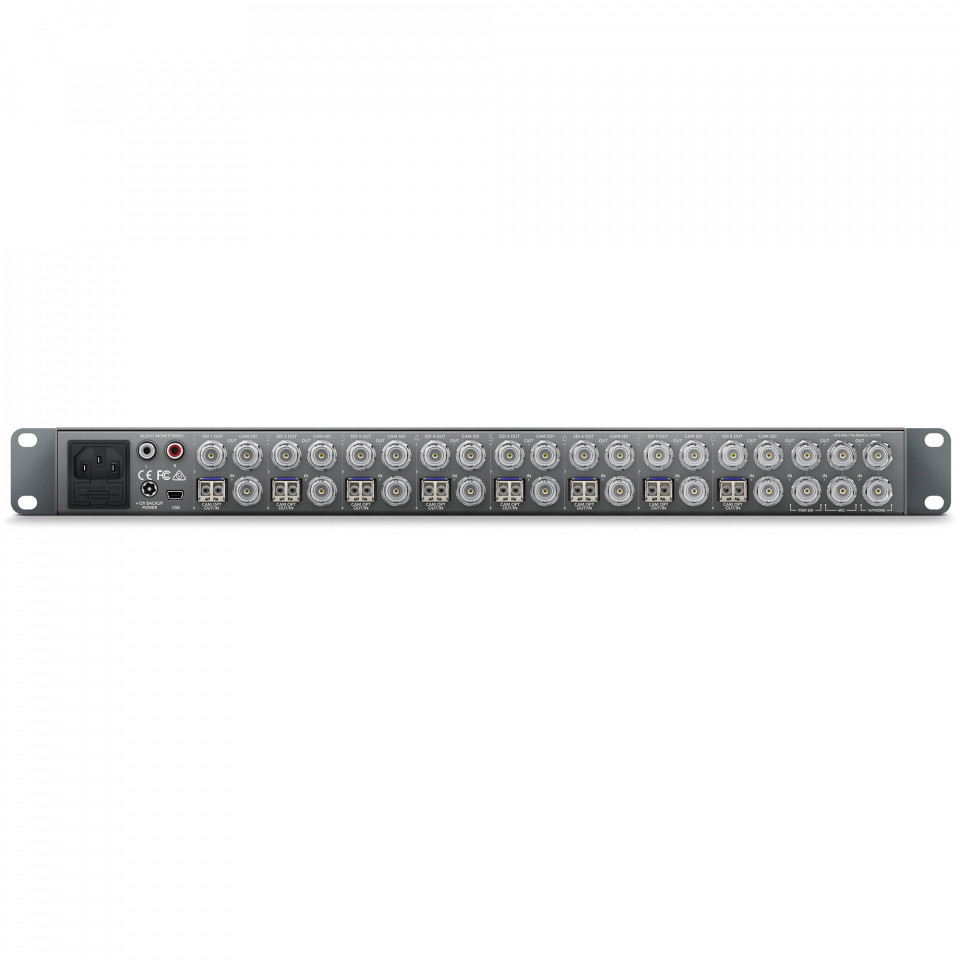

Panoul din spate integrează sloturi dedicate pentru module opționale SFP de fibră optică single-mode, permițând extinderea distanțelor camerelor pe teren.
Echipamentul dispune de o intrare principală de curent alternativ 100-240V, dublată de o conexiune securizată de backup de +12V DC.
Caracteristici principale
Proiectat special pentru a funcționa perfect cu Blackmagic Studio Cameras și unitățile ATEM Camera Converter prin embedding-ul audio direct pe link-ul video.
Include conectori fizici speciali pe panoul frontal pentru conectarea seturilor de căști de aviație rezistente și comune (conector TRS 0.25" și conector microfon TR 0.206").

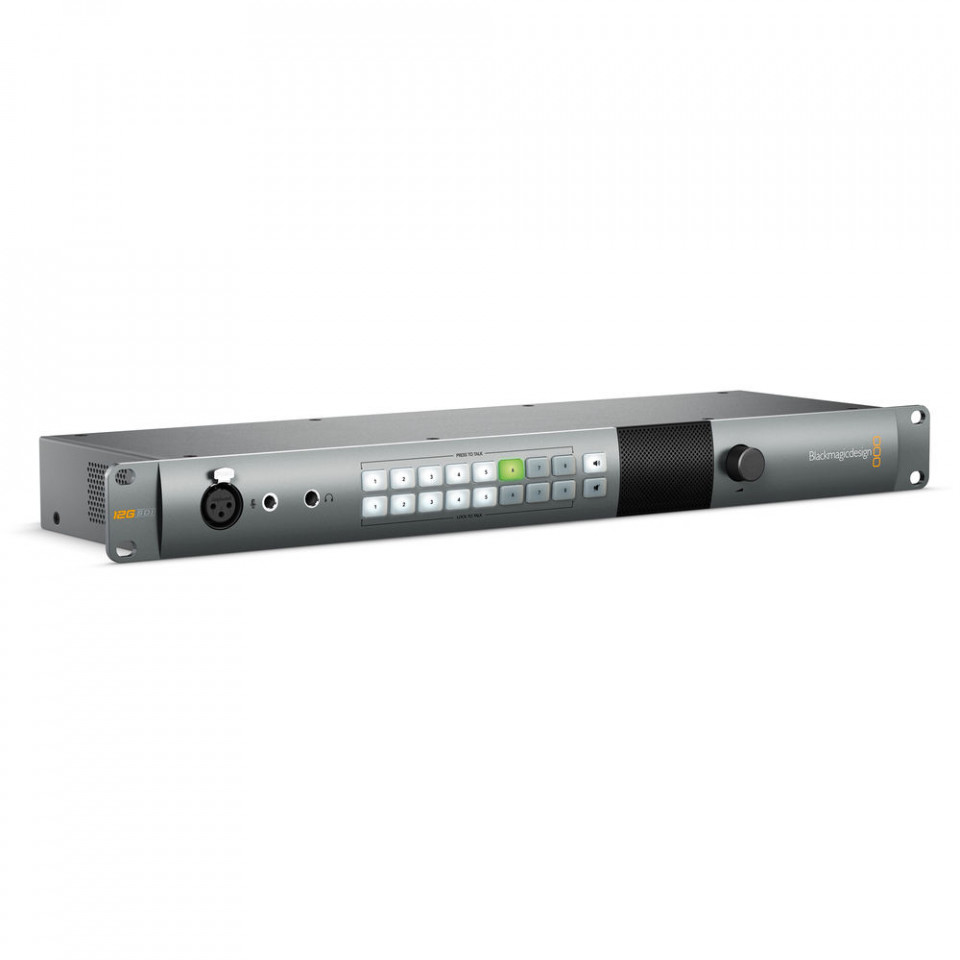

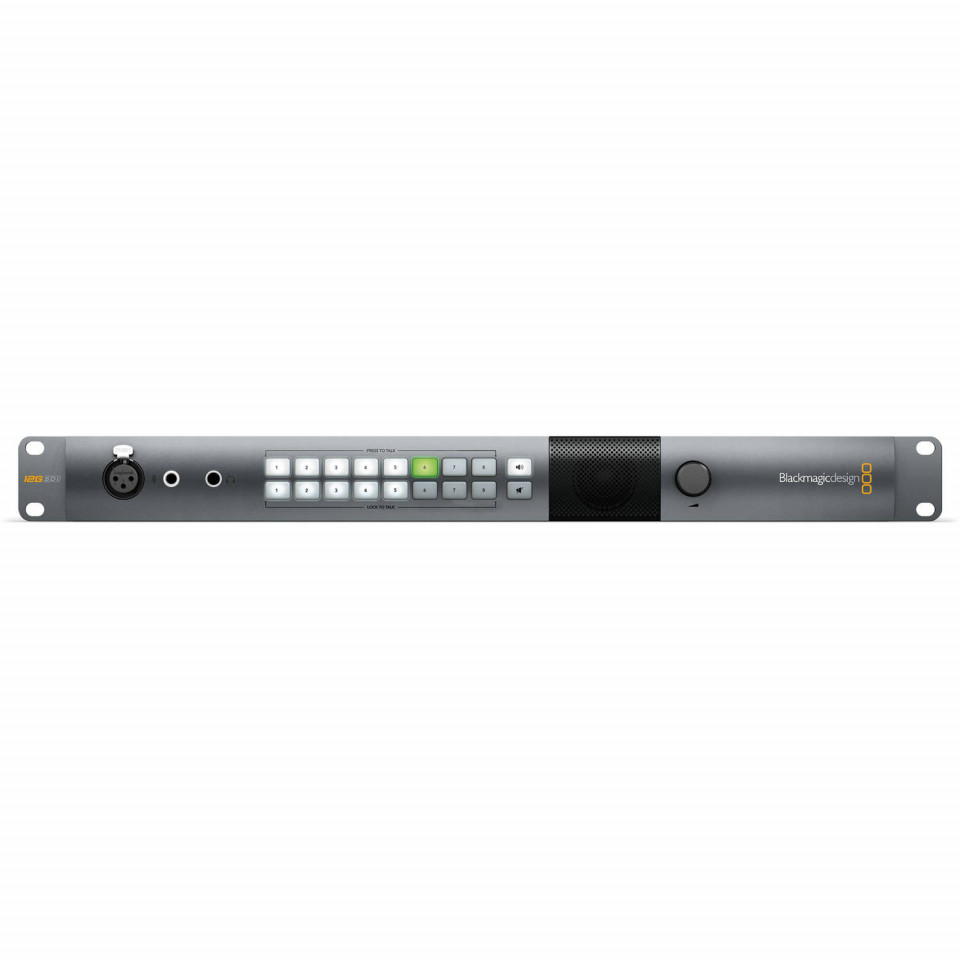

Panoul frontal dispune de o intrare de microfon XLR balansat (gooseneck), comenzi rapide Mute/Speaker și un difuzor intern pentru monitorizare directă.
Ieșirea SDI Program loop-through permite înlănțuirea mai multor unități ATEM Talkback Converter 4K pentru a suporta producții mari cu mai mult de 8 camere.
Intrarea SDI de program preia semnalul master de la switcher și distribuie automat semnalul video de retur și metadatele de Tally către fiecare cameră.
Format metalic standardizat pe o singură unitate de rack (1U), având o adâncime compactă de mai puțin de 6 inci, ideală pentru vehicule de transmisie OB Van.
Despre ATEM Talkback Converter 4K
Centralizarea comunicației pe un singur flux video
În cadrul producțiilor de televiziune și a transmisiunilor live de anvergură, coordonarea strânsă între regizor și operatorii de cameră este un element critic. Sistemul Blackmagic Design ATEM Talkback Converter 4K elimină necesitatea cablajelor separate pentru rețelele de intercom, utilizând tehnicile avansate de embedding audio. Dispozitivul integrează canalele audio 15 și 16 în semnalul standard SDI, transmițând instrucțiunile vocale bidirecțional pe același cablu coaxial sau cablu de fibră optică folosit pentru fluxul video principal. Această arhitectură simplifică masiv topologia cablajelor din platou sau de pe teren, reducând timpul de instalare și riscul de defecțiuni mecanice ale conexiunilor auxiliare.
Pregătit pentru viitorul producției digitale 12G-SDI
Echipat cu conexiuni avansate 12G-SDI, acest convertor oferă o compatibilitate completă cu formatele video din industrie, realizând o detecție și comutare automată a ratei de date. Aparatul procesează cu ușurință semnale SD, HD, 2K și fluxuri complexe Ultra HD de înaltă rezoluție de până la 2160p60. Procesarea pe 10 biți garantează menținerea nealterată a calității semnalului video de program și a fluxurilor individuale de la camere. Suportul pentru standarde profesionale SMPTE precum SMPTE 259M, 292M, 296M, 372M, 424M Level B și 425M asigură o integrare stabilă și predictibilă cu mixerele de producție din seria ATEM și cu stațiile de lucru broadcast moderne.
Panou de control intuitiv pentru regie
Panoul frontal al echipamentului este optimizat pentru o operare rapidă în timpul emisiei directe. Acesta include o matrice clară de butoane iluminate dedicate pentru selecția talkback-ului, butoane push-to-talk, o tastă dedicată PGM Audio și un control rotativ precis pentru volum. Operatorul din regie poate alege să comunice individual cu o singură cameră sau să transmită mesaje globale către întreaga echipă. Prezența indicatorilor de stare, a opțiunilor de muting instantaneu și a posibilității de a comuta rapid între difuzorul încorporat și căștile profesionale oferă un grad ridicat de flexibilitate tactilă, esențial în momentele cu presiune ridicată din timpul producțiilor live.
Scalabilitate optică și alimentare securizată
Pentru evenimentele care se desfășoară pe arene mari sau în locații exterioare unde lungimea cablurilor coaxiale BNC standard devine o limitare fizică, ATEM Talkback Converter 4K oferă opțiunea adăugării modulelor SFP pentru fibră optică. Prin instalarea acestor module single-mode cu conectori LC, distanțele de transmisie pot fi extinse considerabil fără pierderi de semnal. Fiecare canal dispune de intrări și ieșiri optice independente dedicate atât semnalului video, cât și componentelor audio de talkback. În plus, fiabilitatea hardware este consolidată prin designul dual de alimentare: sistemul utilizează o sursă internă universală AC, dar include și o mufă securizată pentru o conexiune de backup de +12V DC, prevenind deconectarea accidentală în cazul căderilor de tensiune din rețeaua principală.
Aplicații și scenarii
Centralizează feed-urile video și liniile de intercom de la 8 camere de studio direct în rack-ul principal de control al imaginii, menținând o conexiune constantă cu operatorii.
Datorită designului său compact cu adâncime de sub 6 inci, este perfect pentru integrarea în spațiile strâmte ale camioanelor de producție și ale carelor de reportaj.
Utilizarea modulelor opționale de fibră optică permite amplasarea camerelor la distanțe foarte mari pe teren sau pe tribune, fără a pierde semnalul video sau comunicația de talkback.
Permite regizorului de spectacol să ofere indicații precise cameramanilor din fața scenei, din culise sau de pe macarale, chiar și în medii cu zgomot ambiental ridicat datorită căștilor de aviație.
Asigură un flux curat de monitorizare Program și transmiterea semnalelor Tally, astfel încât vorbitorii de pe scenă să știe în permanență care cameră este activă în stream.
Se integrează nativ în fluxurile de lucru IP sau SDI complexe bazate pe mixere ATEM, oferind o soluție completă de intercom plug-and-play fără configurări software laborioase.
Glosar · Tehnologii
Interfață digitală serială de mare viteză ce suportă o lățime de bandă de 12 Gb/s. Aceasta permite transportul unui semnal video Ultra HD de înaltă rezoluție și rată de cadre (până la 2160p60) printr-un singur cablu coaxial coaxial standard cu conectori BNC.
Tehnologie care permite inserarea semnalelor audio direct în structura de date a fluxului video digital SDI. Standardul broadcast Blackmagic utilizează canalele de sunet 15 și 16 exclusiv pentru transportul datelor de interfonie (intercom/talkback).
Sistem de semnalizare vizuală utilizat în televiziune pentru a indica starea unei camere. O lumină roșie indică faptul că respectiva cameră transmite în direct (On Air), în timp ce o lumină verde indică modul de preselecție (Preview).
O conexiune de ieșire hardware care retransmite exact semnalul de intrare primit, fără a-l modifica sau procesa. Este esențială pentru legarea în cascadă (daisy-chain) a mai multor dispozitive identice din aceeași linie de producție.
Specificații tehnice
| Conexiuni | |
| SDI Program Inputs | 1 x 10-bit SD/HD/Ultra HD 4K auto switching program input from switcher, including tally information with 16 channel embedded audio. |
| SDI Program Outputs | 1 x 10-bit SD/HD/Ultra HD 4K auto switching program loop thru output connects to another ATEM Talkback Converter 4K. |
| Talkback Audio | Aviation Headsets with 0.25" TRS headset connector and 0.206" TR microphone connector. Front mounted balanced XLR microphone connector. |
| Analog Audio | 1 x stereo RCA monitoring output. |
| SDI Camera Inputs | 8 x 10-bit SD/HD/Ultra HD 4K auto switching 16 channel embedded audio. |
| SDI Camera Outputs | 8 x 10-bit SD/HD/Ultra HD 4K auto switching 16 channel embedded audio. |
| SDI Outputs | 8 x 10-bit SD/HD/Ultra HD 4K auto switching 16 channel embedded audio. |
| Optical Fiber Video Inputs (Optional) | 8 x single mode SD/HD/Ultra HD 4K auto switching camera inputs with LC connector. |
| Optical Fiber Video Outputs (Optional) | 8 x single mode SD/HD/Ultra HD 4K auto switching camera outputs with LC connector. |
| Optical Fiber Audio Inputs | 8 x single mode camera audio inputs with LC connector. Channels 1 and 2 are camera audio. Channels 15 and 16 are intercom audio. |
| Optical Fiber Audio Outputs | 8 x single mode camera audio outputs with LC connector. Channels 1 and 2 are camera audio. Channels 15 and 16 are intercom audio. |
| Computer Interface | 1 x mini-B type USB connector for firmware updates. |
| Standarde Video | |
| SD Video Standards | 525i59.94 NTSC, 625i50 PAL |
| HD Video Standards | 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 |
| 2K Video Standards | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF |
| Ultra HD Video Standards | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standards | 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p, 4K DCI 50p, 4K DCI 60p |
| SDI Compliance | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B, SMPTE 425M. |
| Audio Sampling | Television standard sample rate of 48Khz, 24-bit A/D conversion. |
| Video Sampling | 4:2:2, 4:4:4 |
| Color Precision | 10-bit |
| Color Space | REC 601, REC 709. |
| Multiple Rate Support | SDI switches between SD, HD and Ultra HD 4K. |
| Software și Sisteme de Operare | |
| Internal Software Upgrade | Via included updater application. |
| Operating Systems | Mac 10.11 El Capitan, Mac 10.12 Sierra or later. Windows 8.1 and 10. |
| Alimentare și Specificații Fizice | |
| Power Supply | 100-240V AC input with redundant 12-31V DC input. |
| Power Usage | 60 Watts |
| Physical Installation | 1 rack unit size. Less than 6 inches deep. |
| Dimensiuni | Lățime: 19 in · Înălțime: 1.75 in · Adâncime: 6.30 in |
| Greutate | 5.07 lb |
| Mediu Înconjurător | |
| Operating temperature | 0° to 40°C (32° to 104°F) |
| Storage temperature | -20° to 45°C (-4° to 113°F) |
| Relative Humidity | 0% to 90% non-condensing |
Întrebări frecvente
Cum se realizează legătura de intercom cu camerele?
Comunicația de talkback utilizează canalele audio embedded 15 și 16 din fluxul SDI. Nu aveți nevoie de cabluri audio dedicate, deoarece semnalul vocal circulă direct prin cablul SDI conectat între convertor și camerele compatibile (cum sunt Blackmagic Studio Cameras).
Sunt incluse modulele de fibră optică în pachetul standard?
Nu. Conexiunile pentru fibră optică (Optical Fiber Video Inputs/Outputs) sunt opționale. Sockets-urile de pe panoul din spate permit adăugarea ulterioară de module SFP optice single-mode cu conectori LC, în funcție de distanțele necesare în producție.
Ce tipuri de căști pot fi folosite pe panoul frontal pentru talkback?
Convertorul oferă suport nativ pentru căștile de aviație profesionale dure și comune, fiind dotat cu un conector jack TRS de 0.25" pentru căști și un conector dedicat de 0.206" TR pentru microfonul atașat căștilor.
Pot conecta mai mult de 8 camere la acest sistem?
Da. Aparatul include o ieșire SDI Program Loop Through. Aceasta vă permite să trimiteți semnalul de program master în buclă către o a doua unitate ATEM Talkback Converter 4K, extinzând capacitatea de comunicare pentru sisteme complexe cu 16 sau mai multe camere.
Cum funcționează sistemul de alimentare redundantă?
Unitatea se alimentează în mod normal de la rețeaua de curent alternativ (100-240V AC). Pentru siguranță sporită în regim broadcast live, panoul spate dispune de o a doua mufă de alimentare de tip backup, ce acceptă o tensiune continuă de 12-31V DC.
