Blackmagic Design Studio Fiber Converter convertor bidirectional SDI la fibra optica SMPTE IP 12G-SDI
Avantajele noastre
Descriere

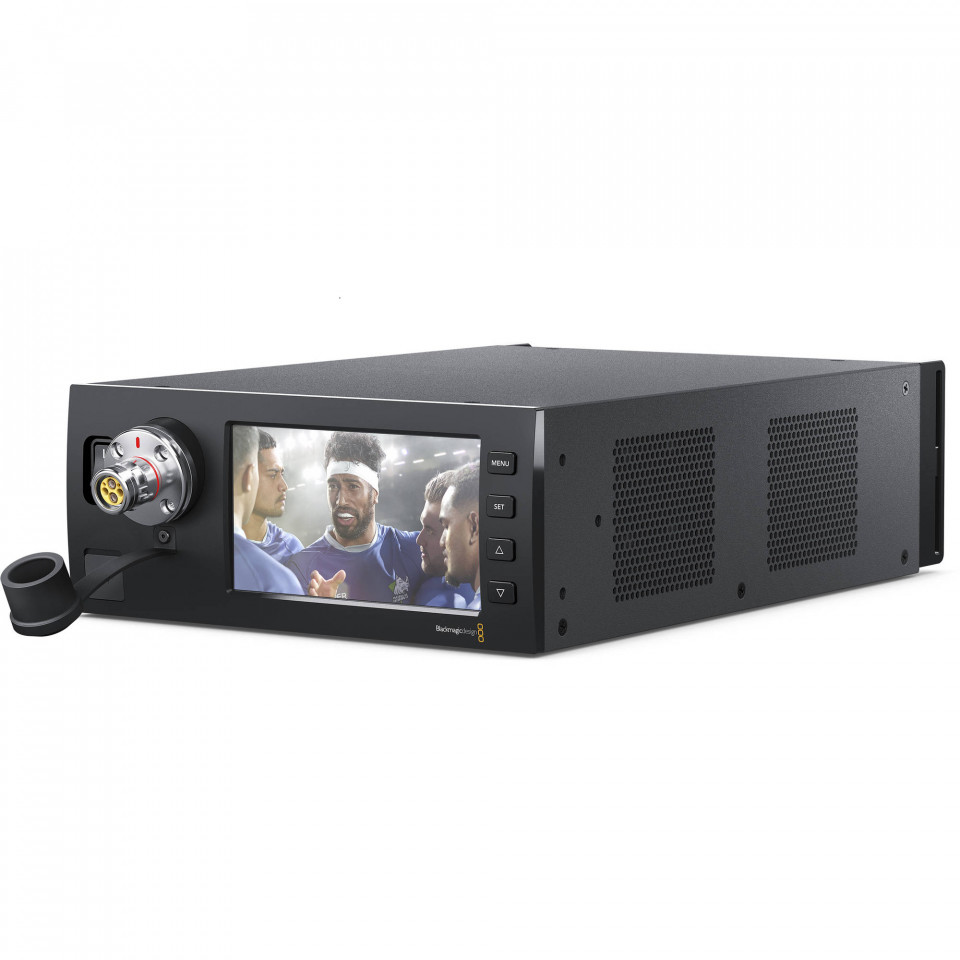

Blackmagic Design Studio Fiber Converter
Sistem de conversie broadcast bidirectional ce permite extinderea conexiunilor video, audio, tally, intercom si de control pentru camere de studio la distante de pana la 2 km prin cablu de fibra optica hibrid SMPTE standard, utilizand o arhitectura IP cu latenta extrem de redusa.
Concepte cheie
Toate datele si fluxurile video sunt transmise prin IP, garantand o latenta extrem de scazuta si mentinerea calitatii video de nivel broadcast.
Cablul optic asigura nu doar transferul bidirectional de date, ci si alimentarea directa a camerei si a tuturor accesoriilor montate pe aceasta.
Suport nativ pentru semnale Ultra HD de pana la 60p pe un singur link, oferind in plus trei fluxuri independente de return feed HD.
Sistem extins cu doua intercomuri dual-channel (Production si Engineering), suport tracker talkback dedicat si conexiuni analogice pe 25 de pini.
Caracteristici principale
Permite pozitionarea camerelor de la distanta pana la 2 kilometri departare de studioul de televiziune sau de carul de transmisiuni exterioare.
Grupeaza si converteste semnalul video SDI, fluxurile audio, semnalele de tally, genlock si comenzile de control intr-un singur cablu de fibra optica.
Panoul frontal dispune de un ecran generos destinat monitorizarii directe a feed-ului video de la camera si a fluxurilor de return video.
Echipat cu doua iesiri dedicate 12G-SDI ce pot transporta semnale de inalta rezolutie pana la standardul Ultra HD 2160p60.
Utilizeaza o interfata fizica rezistenta de tip Female SMPTE 304 pe panoul frontal pentru atasarea securizata a cablului optic hibrid.
Ofera trei intrari SDI dedicate pentru trimiterea semnalelor de program, prompter sau imagini de control inapoi catre operatorul de camera.

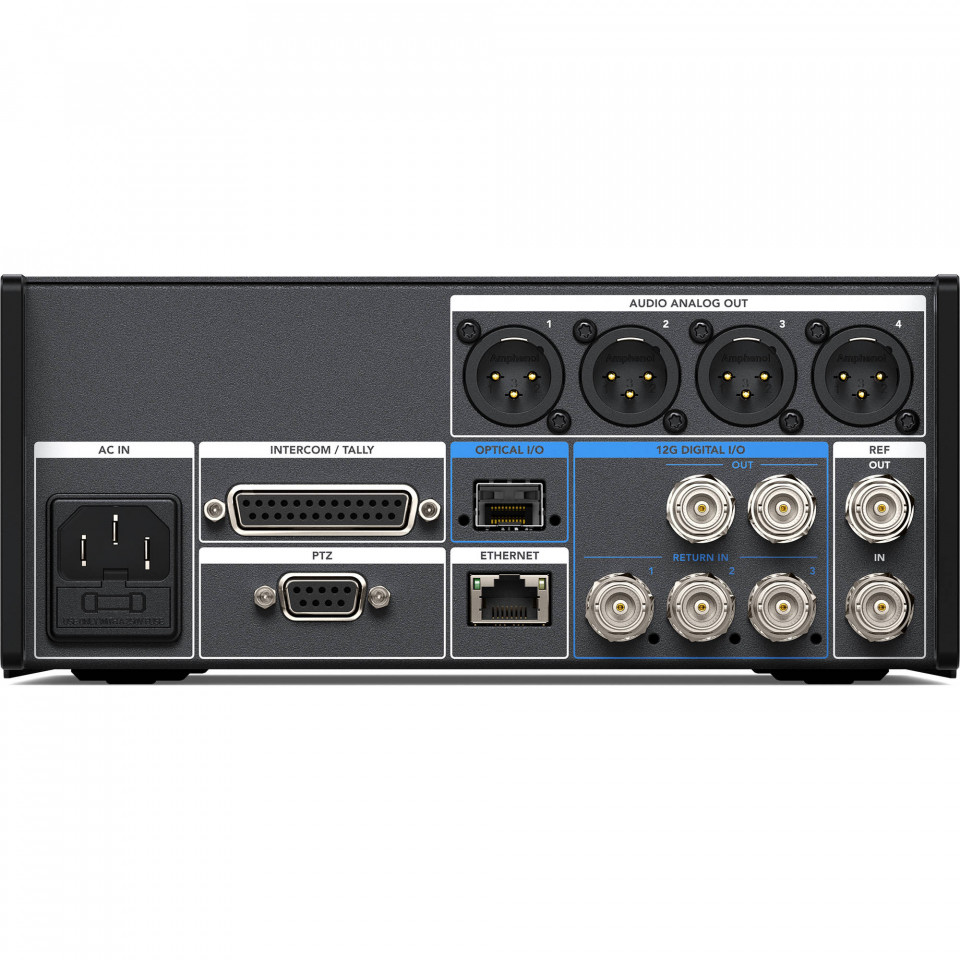

Include patru iesiri analogice XLR pe panoul din spate pentru directionarea facila a canalelor de sunet captate la nivelul camerei.
Integreaza conexiuni dedicate pentru semnalizarea starii camerelor si pentru controlul de la distanta al capetelor robotizate tip PTZ.
Despre Blackmagic Studio Fiber Converter
Eficienta si scalabilitate in productiile de la distanta
Blackmagic Studio Fiber Converter reprezinta piesa centrala pentru configurarea studiourilor moderne de televiziune si a vehiculelor de transmisiuni exterioare (Outside Broadcast trucks) care opereaza cu camere pozitionate la distante mari. Acest dispozitiv realizeaza o punte tehnologica perfecta, convertind semnalele video profesionale SDI, semnalele de audio embedded sau analogice, sistemele de intercom, protocolul de control pentru camera si cel pentru capete PTZ intr-o singura conexiune optica stabila. Prin utilizarea unui cablu hibrid standard din industria televiziunii, unitatea elimina necesitatea utilizarii unui numar masiv de cabluri coaxiale si de alimentare intinse pe platou, unificand intregul flux de date intr-o infrastructura curata si sigura.
Arhitectura IP nativa pentru latenta zero
In centrul functionarii acestui convertor se afla o arhitectura bazata pe transmisia standard de date IP. Aceasta alegere inginereasca permite ca fluxurile video complexe HD sau Ultra HD sa fie transportate cu o latenta extrem de redusa, un aspect de importanta critica in timpul transmisiunilor live, al evenimentelor sportive sau al interviurilor in direct unde nesincronizarea cadrelor poate compromite emisia. Calitatea imaginii este pastrata la standarde de broadcast fara pierderi de compresie, permitand echipelor de regie sa primeasca semnale curate de tip 10-bit YUV 4:2:2 pentru procesare imediata, grafica in timp real sau mixaj video direct.
Management complet al semnalelor de control si return
Pe langa preluarea semnalului principal de la camera prin intermediul link-ului 12G-SDI, Blackmagic Studio Fiber Converter exceleaza in gestionarea comunicarii bidirectionale. Unitatea include trei intrari 12G-SDI de return feed, concepute special pentru a retransmite catre operatorul camerei feed-ul de program din regie, semnalele de Tally, referinta de Genlock sau canalele de intercom. Primul canal de return este configurat special pentru a purta integrat semnalul de program, Tally-ul si controlul complet al camerei, oferind o experienta integrata si simplificata de operare chiar si atunci cand camera se afla fizic la kilometri distanta.
Control local intuitiv si monitorizare directa

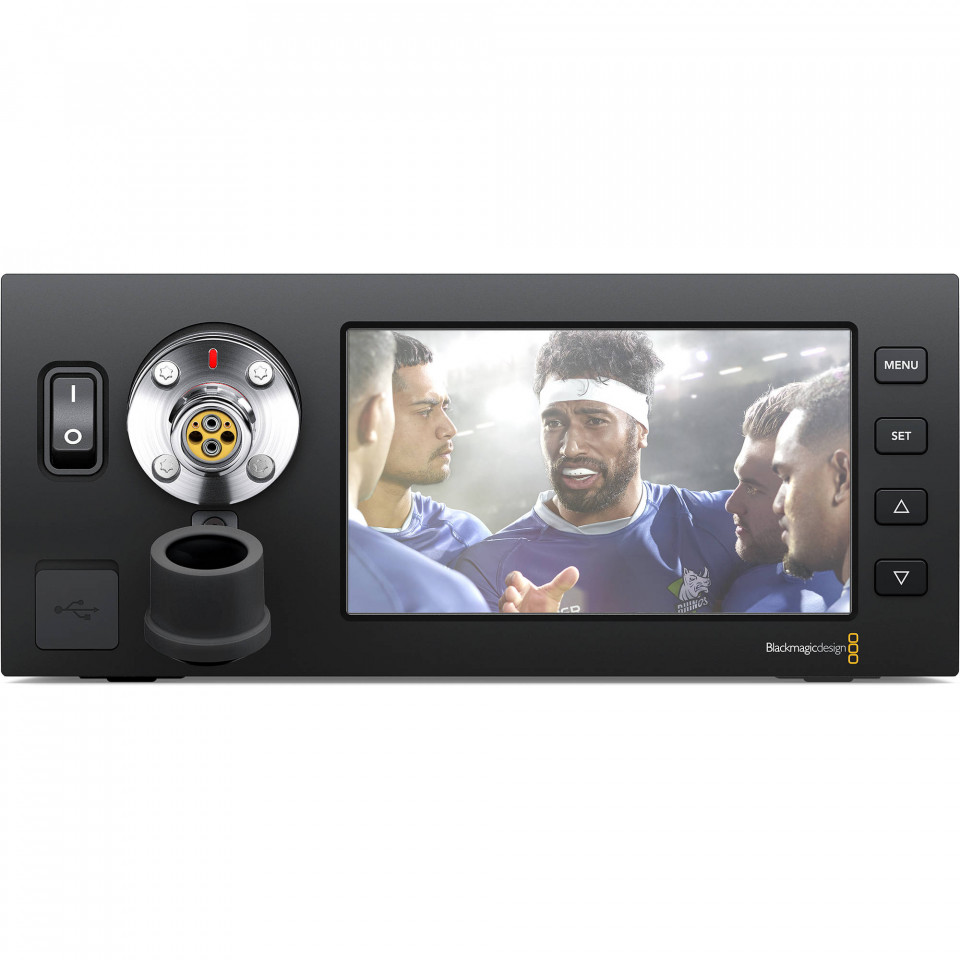

Echipamentul a fost conceput pentru a fi exploatat direct si rapid de catre inginerii de sistem din regie sau din carul TV. Panoul frontal este dominat de un display LCD luminos cu diagonala de 5 inch, ideal pentru inspectia vizuala in timp real a semnalelor video ce vin de la camera sau a fluxurilor care se intorc spre aceasta. Monitorizarea este sustinuta de un set de butoane fizice intuitive — butoane dedicate pentru navigare in meniu (Menu), selectie (Set) si butoane directionale sus/jos (Up and down buttons). Comutatorul general de pornire plasat frontal si conectorul robust protejat asigura o fiabilitate superioara in regim de utilizare intensa 24/7.
Aplicații și scenarii
Permite conectarea camerelor amplasate pe stadioane sau in arene sportive direct la carul de productie parcat la distanta, asigurand semnal video si alimentare stabila prin cablul hibrid.
Ideal pentru infrastructurile mari unde o singura camera de regie centralizata trebuie sa primeasca si sa controleze feed-uri video venite din platouri diferite localizate in cladiri adiacente.
Faciliteaza pozitionarea sigura a camerelor Ultra HD in punctele cheie ale unei sali de concerte gigant sau ale unui centru de conventii, fara frica atenuarii semnalului pe cabluri traditionale.
Datorita conexiunii de date PTZ integrate, convertorul permite controlul fluid de la distanta al camerelor si pozitiilor automatizate montate pe macarale sau pe sine suspendate.
Ofera sistemul perfect de intercom dual-channel si tally, permitand regizorului de emisie si inginerului audio sa comunice direct cu operatorii din platou in timpul transmisiilor in direct.
Ecranul generos de 5 inchi de pe panoul frontal devine un punct ideal pentru verificarea instanta a calitatii semnalului si a statusului liniilor de return fara a ocupa monitoarele principale din regie.
Glosar · Tehnologii
Un standard de cablu industrial broadcast care contine in acelasi invelis conductoare optice pentru transmiterea datelor de mare viteza si fire de cupru destinate transferului de energie electrica de mare putere.
Interfata digitala seriala capabila sa sustina rate de transfer uriase, permitand trecerea semnalelor video Ultra HD la rezolutie maxima si framerate-uri ridicate precum 2160p60 printr-o singura conexiune simplificata.
Tehnologie de sincronizare a generatoarelor de semnal video dintr-o regie. Aceasta asigura ca toate camerele si sursele video captureaza si livreaza cadrele exact in acelasi moment, evitand flicarile la comutari.
Format profesional de esantionare a culorilor si precizie cromatica. Ofera o fidelitate excelenta a nuantelor si o profunzime ridicata a culorilor, standard obligatoriu in post-productie si mastering broadcast.
Specificații tehnice
| Conexiuni | |
| Intrare fibra optica | 1x SMPTE Hybrid Fiber Optic cu conector Female SMPTE 304. |
| Intrare video SDI | 3x 12G SDI Return feeds cu Program, Camera Control, Tally, Genlock si Intercom pe Return 1. |
| Iesire video SDI | 2x 12G SDI pentru Ultra HD pana la 60p. |
| Audio Talkback | SDI Canale 15 si 16 pentru Production, Suport analog in si out prin conector cu 25 de pini pentru suport talkback Production si Engineering. |
| Iesiri audio balansate XLR | 4x iesiri audio analogice pentru camera. |
| Iesiri fibra optica | 1x Optical I/O via 10 Gb-E (nu este activ in mod curent). |
| Interfata computer | 1x USB-C. |
| Standarde Video acceptate | |
| Standarde video HD | 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 |
| Standarde video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M. |
| Suport rata multipla | SDI commuta automat intre HD, 3G-SDI, 6G-SDI si 12G-SDI. |
| Procesare Semnal | |
| Esantionare audio | Rata de esantionare standard pentru televiziune de 48Khz, conversie A/D pe 24 biti. |
| Esantionare video | 4:2:2 |
| Precizie culoare | 10-bit |
| Spatiu de culoare | REC 709, REC 2020. |
| Software si Cerinte Sistem | |
| Software inclus | Camera Utility pentru actualizarea firmware-ului. |
| Sisteme de operare suportate | Mac 13.0 Ventura, Mac 14.0 Sonoma sau mai recent. Windows 10 si Windows 11. |
| Alimentare si Mediu | |
| Sursa de alimentare | Intrare AC 100-240V. |
| Temperatura de operare | 0° pana la 40°C (32° pana la 104°F) |
| Temperatura de stocare | -20° pana la 45°C (-4° pana la 113°F) |
| Umiditate relativa | 0% pana la 90% fara condensare |
| Specificatii fizice suplimentare | {{VERIFICA_MANUAL}} |
Întrebări frecvente
Care este distanta maxima de lucru acceptata de acest sistem?
Sistemul permite pozitionarea camerelor la o distanta de pana la 2 kilometri departare fata de unitatea centrala Blackmagic Studio Fiber Converter, prin intermediul cablajului optic standard SMPTE.
Ce functii sunt transmise pe primul canal de return feed?
Conform specificatiilor tehnice oficiale, Return 1 suporta in mod integrat semnalul video de Program, semnalele de control ale camerei (Camera Control), Tally-ul, referinta de Genlock si fluxul de Intercom.
Ce rol au conexiunile analogice de talkback de pe panoul spate?
Unitatea accepta conexiuni analogice de intrare si iesire prin intermediul unui conector dedicat cu 25 de pini, oferind suport deplin pentru sistemele de comunicare talkback specifice echipelor de Production (Productie) si Engineering (Inginerie tehnică).
Este portul Optical I/O de 10 Gb-E activ pentru utilizare?
Nu. Desi unitatea dispune fizic de 1x iesire optica I/O via 10 Gb-E pe panoul din spate, aceasta specificatie este marcata ca fiind inactiva in mod curent (not currently active) conform fisei tehnice a producatorului.
Ce canale audio SDI utilizeaza sistemul de talkback?
Pentru comunicarea intercom prin fluxul digital SDI, convertorul directioneaza si utilizeaza in mod dedicat canalele audio incorporate 15 si 16 pentru fluxul Production.
Conținutul cutiei
Produse complementare recomandate
Unitatea pereche ce se ataseaza direct pe spatele camerelor de studio la distanta. Este absolut necesara pentru a inchide bucla de transmisie optica IP si pentru a demultiplexa toate semnalele video, audio si alimentarea la capatul liniei.
Cabluri profesionale ranforsate rezistente la intemperii si uzura mecanica, esentiale pentru interconectarea securizata a convertoarelor. Garanteaza izolarea optica optima si transferul tensiunii electrice fara pierderi pe distante lungi.
Cabluri video de inalta performanta certificate pentru frecventele 12G. Sunt vitale pentru conectarea iesirilor din Studio Converter catre routerele video, mixerele ATEM sau monitoarele de control din regia carului TV.
Sisteme de casti heavy-duty cu izolare fonica ridicata pentru echipele de productie si inginerie. Permit exploatarea la maximum a celor doua canale independente talkback embedded in structura IP a convertorului.
