Descriere

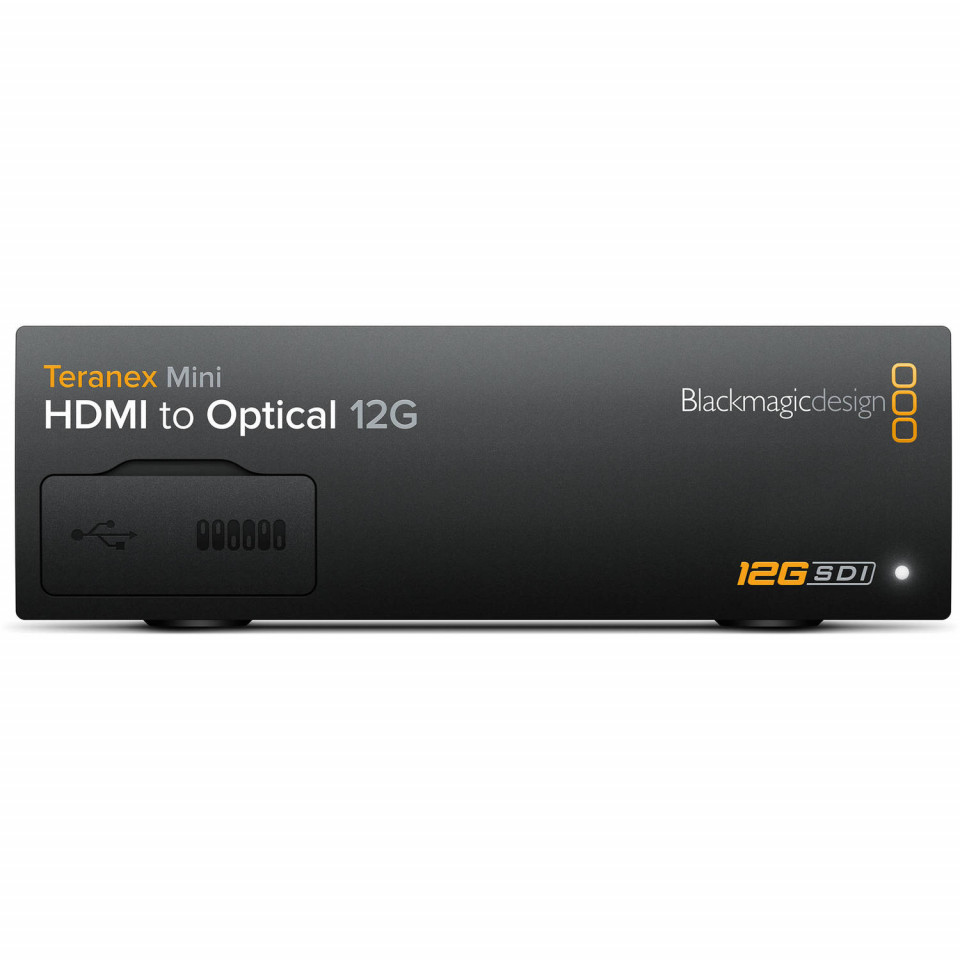

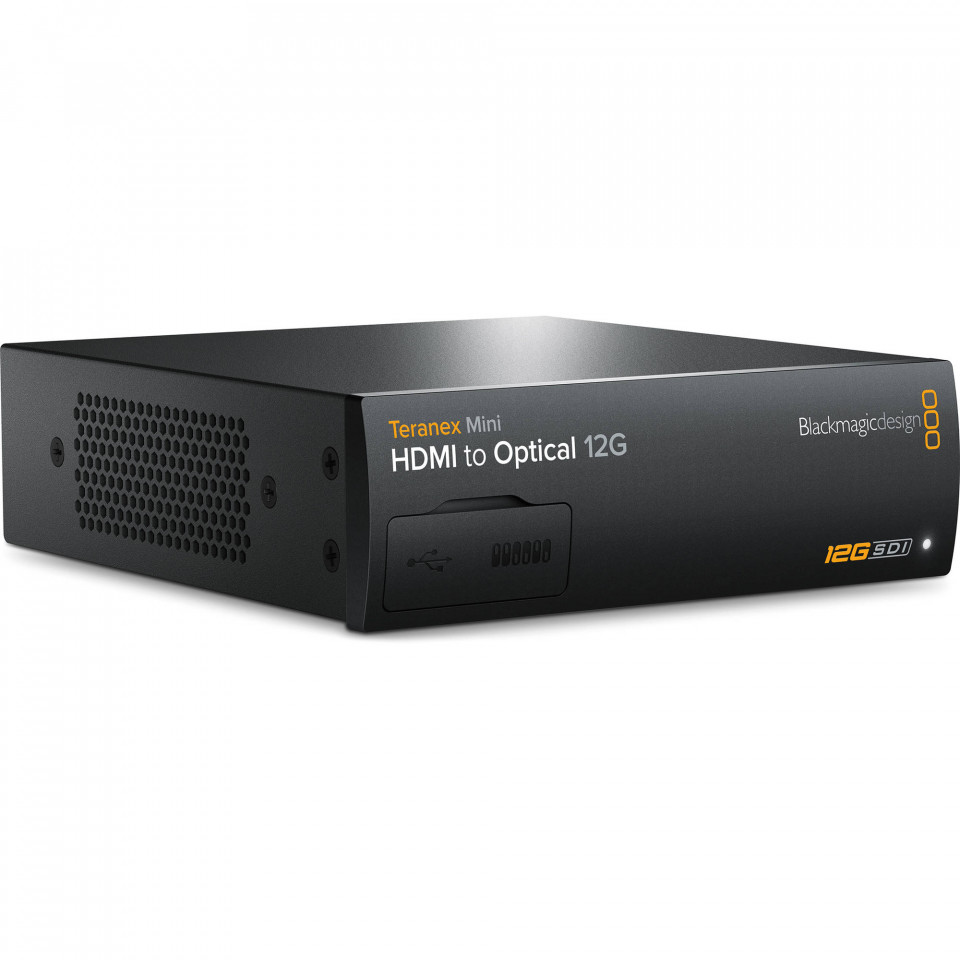

Convertor video Blackmagic Design Teranex Mini HDMI to Optical 12G
Soluție profesională de conversie de la HDMI 2.0 la SDI și fibră optică SMPTE, echipată cu conexiuni 12G-SDI, intrări audio XLR balansate și up-converter integrat pentru monitorizarea surselor SD și HD pe ecrane Ultra HD.
Caracteristici principale
Permite transmiterea semnalelor video și a liniilor audio embedded pe distanțe foarte mari prin simpla inserare a unui modul optic opțional SFP compatibil SMPTE.
Echipat cu un conector HDMI 2.0 tip A cu suport nativ pentru rezoluții înalte de până la 2160p60 și o ieșire profesională dedicată 12G-SDI.
Dispune de 2 canale de audio analogic balansat sau 4 canale de audio digital AES/EBU la 110Ω, cu posibilitatea configurării conectorului drept pentru intrare de timecode.
Sistem de conversie intern care permite scalarea automată a surselor de definiție standard (SD) și înaltă definiție (HD) pentru a fi vizualizate corect pe display-uri Ultra HD.
Include o sursă de alimentare AC internațională pentru rețele de 100-240V, dar poate fi operat și prin conexiunea Ethernet utilizând standardul PoE+ (Power over Ethernet).
Design modular ce permite adăugarea unui panou frontal opțional inteligent, oferind monitorizare video pe ecran LCD color și butoane fizice de control.
Despre Teranex Mini HDMI to Optical 12G
Conversie video de mare viteză pentru infrastructuri extinse
Blackmagic Design Teranex Mini HDMI to Optical 12G reprezintă o soluție ideală pentru mediile profesionale de producție video și broadcast în care semnalele de la camere sau computere cu ieșire HDMI trebuie transportate pe distanțe extrem de lungi. Prin integrarea tehnologiei de fibră optică SMPTE, acest convertor elimină limitările stricte de lungime ale cablurilor HDMI tradiționale sau coaxiale din cupru. Dispozitivul permite selectarea și montarea separată a modulului optic SFP dorit, oferind flexibilitate deplină în funcție de fluxul de lucru specific fiecărui proiect cinematografic sau de televiziune.
Conectivitate avansată și management la distanță
Echipamentul oferă porturi de conexiune de top, incluzând un port HDMI 2.0 capabil să gestioneze fluxuri video Ultra HD la rate mari de cadre de până la 60p, alături de o ieșire profesională 12G-SDI dotată cu tehnologie de reclocking pentru menținerea stabilității și integrității semnalului. Pe partea audio, prezența mufelor XLR profesionale balansate oferă posibilitatea integrării liniilor audio analogice sau digitale de înaltă fidelitate, eliminând nevoia de mixere sau injectoare externe. Portul de rețea Ethernet integrat oferă administratorilor o cale sigură și rapidă pentru configurare și control la distanță prin intermediul utilitarelor software dedicate.
Flexibilitate în alimentare și monitorizare locală
Arhitectura hardware este gândită pentru a preveni defecțiunile accidentale și a asigura o instalare curată în rack-uri sau pe teren. Integrarea unei surse de alimentare universale AC compatibilă cu gamele de 100-240V, alături de suportul complet pentru alimentarea prin cablul de date prin tehnologia PoE+, adaugă un nivel critic de redundanță. Schimbarea setărilor de bază se poate realiza extrem de simplu prin utilizarea mini-comutatoarelor mecanice protejate de pe panoul frontal, sau prin montarea unui accesoriu Smart Panel cu LCD pentru a beneficia de monitorizare vizuală în timp real direct la nivelul unității.
Specificații tehnice
| Conexiuni și Interfețe | |
| Intrări video HDMI | 1 x HDMI 2.0 tip A cu suport pentru rezoluții de până la 2160p60 |
| Ieșiri video SDI | 1 x 12G-SDI |
| Intrări video SDI (Optic) | Optional 3G/6G/12G Optical SFP input |
| Conexiune fibră optică | Optional 3G/6G/12G optical SFP output (modulul optic SFP se vinde separat) |
| Ieșiri video fibră optică | Se potrivește automat cu semnalele video de intrare SD, HD și 12G-SDI HDMI |
| Intrări audio analogice | 2 canale profesionale balansate analog via conectori XLR. XLR-ul drept poate fi configurat ca intrare de timecode. |
| Intrări audio digitale | 4 canale profesionale 110Ω balansate digitale AES/EBU via conectori XLR. XLR-ul drept poate fi configurat ca intrare de timecode. |
| Suport audio embedded | 16 canale |
| Actualizări și configurare | Port USB și interfață Ethernet |
| Reclocking | Da |
| Suport multi-rate | Comutare automată între SD, HD, 2K și 4K |
| Standarde Video și Formate | |
| Standarde video SD | 525i59.94 NTSC, 625i50 PAL |
| Standarde video HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 |
| Standarde video 2K | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI |
| Standarde video Ultra HD | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| Standarde video 4K | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 297M for Optical Fiber SDI, SMPTE 372M, SMPTE 424M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| Rate video SDI | Conexiunile sunt comutabile între definitia standard (SD), inalta definitie (HD) Level A și Level B 3G-SDI, 6G-SDI și 12G-SDI |
| Eșantionare video și audio SDI | Video: 4:2:2 și 4:4:4 · Audio: rată standard de eșantionare de 48 kHz și 24-bit |
| Precizie și spațiu culoare | SDI: YUV 4:2:2 și RGB 4:4:4 în HD, 2K și 4K · Spațiu culoare: REC 601, REC 709 |
| Protecție la copiere | Intrarea HDMI nu permite preluarea semnalului din surse protejate la copiere (HDCP) |
| Sistem, Alimentare și Specificații Fizice | |
| Sisteme de operare compatibile | Mac 10.15 Catalina, Mac 11.1 Big Sur sau mai recent · Windows 10 pe 64-bit |
| Control setări | De bază: mini-comutatoare mecanice, USB și Ethernet via software utilitar gratuit · Opțional: panou frontal Smart Panel cu ecran LCD, buton rotativ și 6 butoane dedicate |
| Alimentare electrică | 1 x sursă AC internațională integrată cu conector IEC C14. Necesită cablu de alimentare IEC standard. Tensiune de intrare 100-240V AC. |
| Alimentare prin rețea (PoE) | Poate fi alimentat la 48V DC folosind conexiunea PoE+ (Power over Ethernet) |
| Consum de energie | 16 Wați |
| Dimensiuni / Greutate | Lungime: 140 mm · Lățime: 170 mm · Înălțime: 44 mm / Greutate netă: 580 g |
| Specificații de mediu | Temperatură operare: 0° până la 40°C (32° până la 104°F) · Temperatură stocare: -20° până la 60°C (-4° până la 140°F) · Umiditate relativă: 0% până la 90% fără condensare |
Întrebări frecvente
Modulul optic pentru fibră este inclus în pachetul de bază?
Nu. Modulul optic SFP compatibil SMPTE este vândut separat. Acest lucru vă oferă flexibilitatea de a achiziționa modulul optic potrivit tipului de semnal dorit pentru fluxul dumneavoastră de lucru, fie el 3G-SDI, 6G-SDI sau 12G-SDI.
Pot captura imagini dintr-o sursă video comercială cum ar fi un Blu-ray player prin HDMI?
Nu. Intrarea HDMI a convertorului Teranex Mini nu este capabilă să captureze sau să proceseze semnale video provenite din surse protejate prin tehnologia de copyright HDCP. Este obligatoriu să confirmați drepturile de proprietate asupra conținutului înainte de distribuție.
Cum pot configura setările convertorului dacă nu am un panou frontal de control?
Setările de bază pot fi ajustate manual prin mini-comutatoarele încorporate. Pentru un management complet, puteți conecta unitatea la computer prin USB sau prin rețeaua Ethernet, utilizând utilitarul software gratuit oferit de producător pentru macOS și Windows.
Conținutul cutiei
Produse complementare recomandate
Componente esențiale pentru activarea ieșirii de fibră optică a convertorului, alese în funcție de lățimea de bandă necesară producției dumneavoastră.
Cabluri rezistente cu împământare pentru conectarea sigură a sursei interne a convertorului la rețelele electrice din regie sau din locații.
Înlocuiește masca frontală standard, adăugând un display LCD color pentru a verifica direct semnalul video recepționat și butoane fizice pentru operare rapidă.
Asigură o legătură curată de mare viteză de la ieșirea SDI a unității către monitoare de referință, mixere video sau plăci de captură profesionale.
