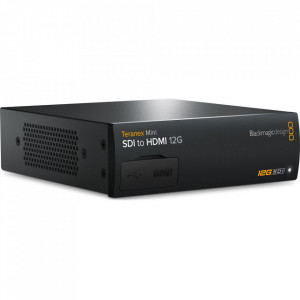

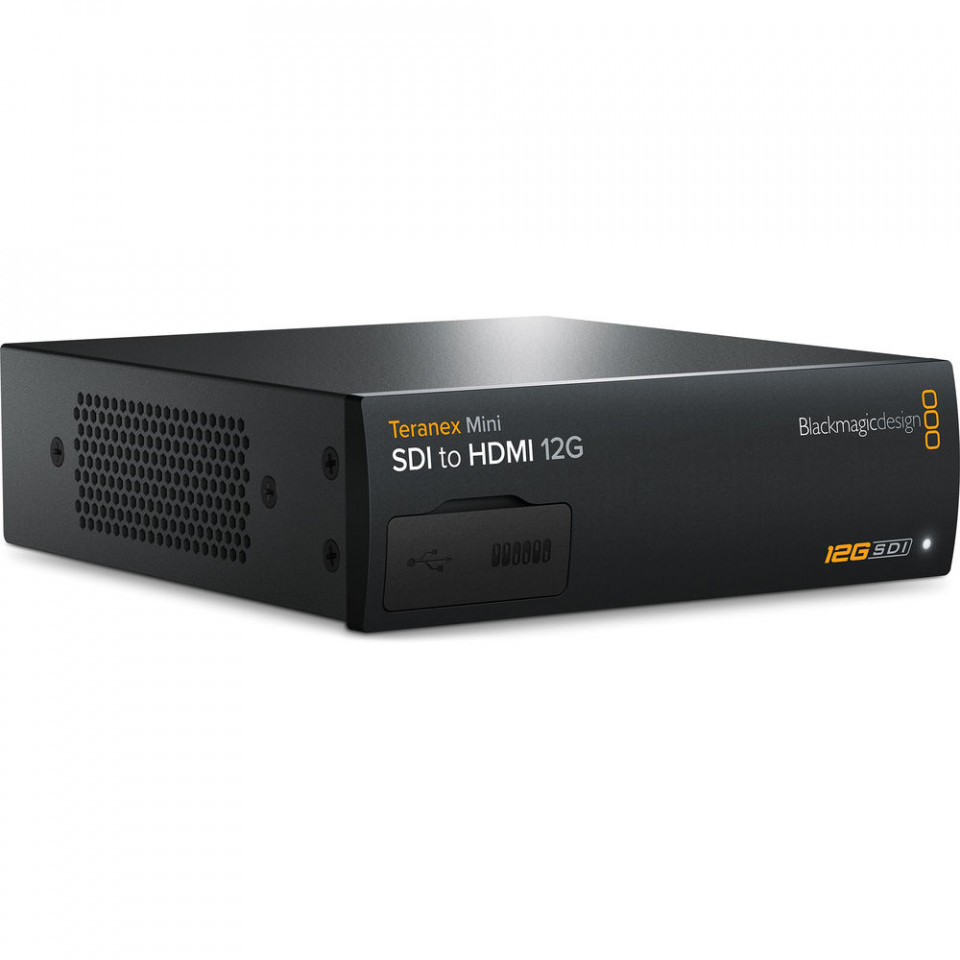

Convertor Blackmagic Design Teranex Mini SDI to HDMI 12G
Convertor broadcast profesional de la 12G-SDI la HDMI 2.0, cu suport complet multi-rate pentru formate SD, HD, 6G și 12G-SDI, down-converter integrat pentru ecrane HDMI, de-embedder audio pe XLR și tehnologie Instant Lock.
Caracteristici principale
Permite conectarea surselor profesionale de semnal 12G-SDI direct la ecrane, televizoare consumer sau proiectoare echipate cu port HDMI de tip A, suportând rezoluții de până la 2160p60.
Atunci când este conectat la un monitor HDMI, convertorul detectează automat capabilitățile ecranului și selectează cel mai bun format suportat, realizând o conversie descendentă optimă.
Extrage sunetul din fluxul SDI către 2 canale de audio analogic balansat sau 4 canale de audio digital AES/EBU. Conectorul XLR drept poate fi configurat suplimentar pentru ieșire de Timecode.
Elimină latența și ecranele negre specifice conexiunilor HDMI la schimbarea surselor video. Convertorul blochează semnalul instantaneu, asigurând o comutare curată în regim broadcast.
Permite încărcarea de tabele de calibrare a culorilor 3D LUT cu precizie de 33 de puncte prin intermediul software-ului Teranex Utility, fiind ideal pentru corecții cromatice pe set.
Echipat cu o sursă de alimentare internațională AC (100-240V) cu mufă standard IEC C14, dispozitivul poate fi alimentat simultan și prin rețea folosind protocolul Power over Ethernet (PoE+ 48V DC).
Despre Teranex Mini SDI to HDMI 12G
Monitorizare video profesională pe ecrane accesibile
Modelul Blackmagic Design Teranex Mini SDI to HDMI 12G reprezintă soluția ideală pentru studiourile și unitățile de producție care doresc să utilizeze televizoare convenționale de mari dimensiuni sau proiectoare video drept monitoare de control broadcast. Datorită intrării auto-switching 12G-SDI și a ieșirii de loop-through, convertorul integrează perfect ecranele cu intrare HDMI în fluxuri de lucru profesionale Ultra HD de mare viteză, menținând în același timp compatibilitatea cu formatele SD și HD legacy prin detectarea automată a ratei de date la 270MB, 1.5G, 3G, 6G și 12G.
Procesare audio avansată și management de timp
O componentă critică a echipamentului o reprezintă flexibilitatea pe partea acustică. Convertorul poate procesa până la 8 canale audio embedded în semnalul SDI, oferind în paralel de-embedder fizic prin cele două conexiuni profesionale XLR balansate. În funcție de cerințele infrastructurii de studio, conectorii pot fi mapați pentru a scoate fie 2 canale de audio analogic, fie 4 canale de audio digital AES/EBU la standardul de eșantionare de 48 kHz pe 24 de biți. Mai mult, canalul XLR drept poate fi configurat software pentru a genera semnal de Timecode, esențial pentru sincronizarea echipamentelor de înregistrare periferice.
Control versatil și design modular de încredere

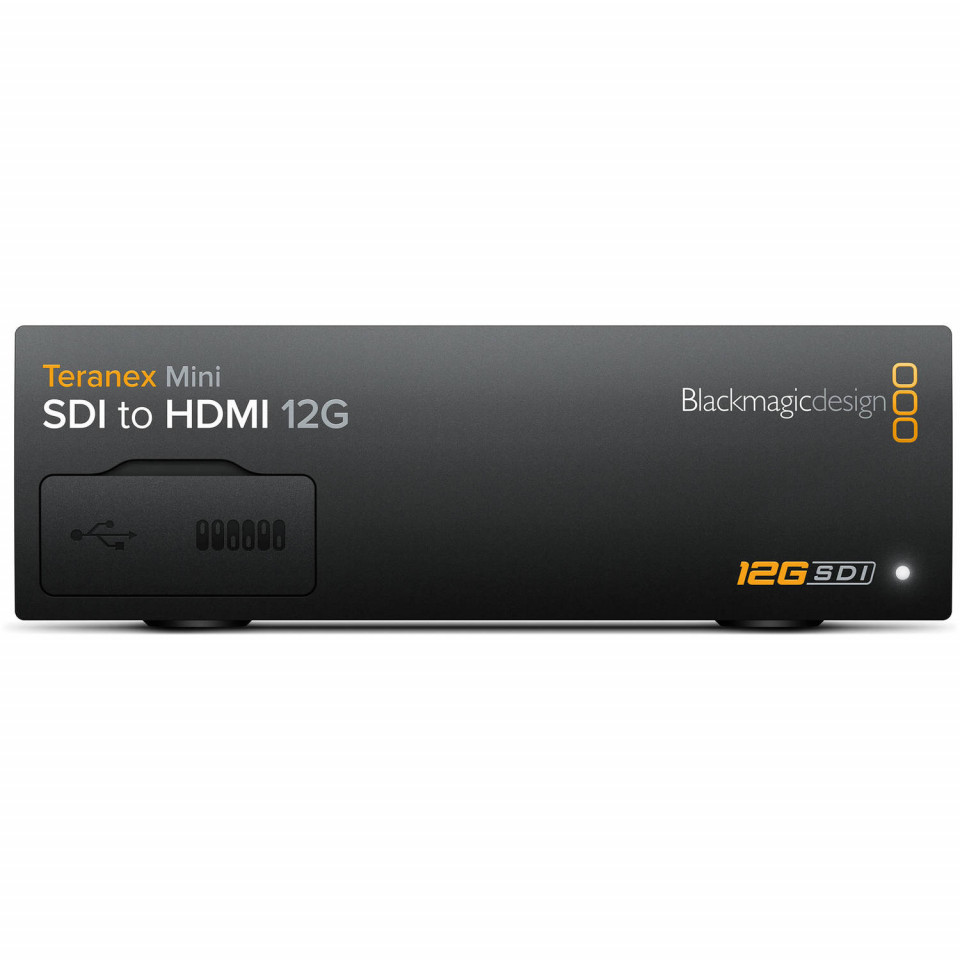

Configurarea de bază a dispozitivului se poate realiza rapid utilizând mini-comutatoarele mecanice integrate (mini switches) ascunse pe panoul frontal sau prin conexiune USB și Ethernet cu ajutorul utilitarului gratuit Teranex Utility (compatibil cu macOS și Windows 10 64-bit). Pentru medii de lucru complexe unde este necesară monitorizarea locală fără PC, convertorul oferă suport pentru adăugarea unui panou opțional Smart Panel echipat cu ecran color LCD, potențiometru rotativ și șase butoane dedicate, transformând unitatea compactă într-un instrument de control vizual extrem de precis direct din rack.
Specificații tehnice
| Conexiuni și Interfețe | |

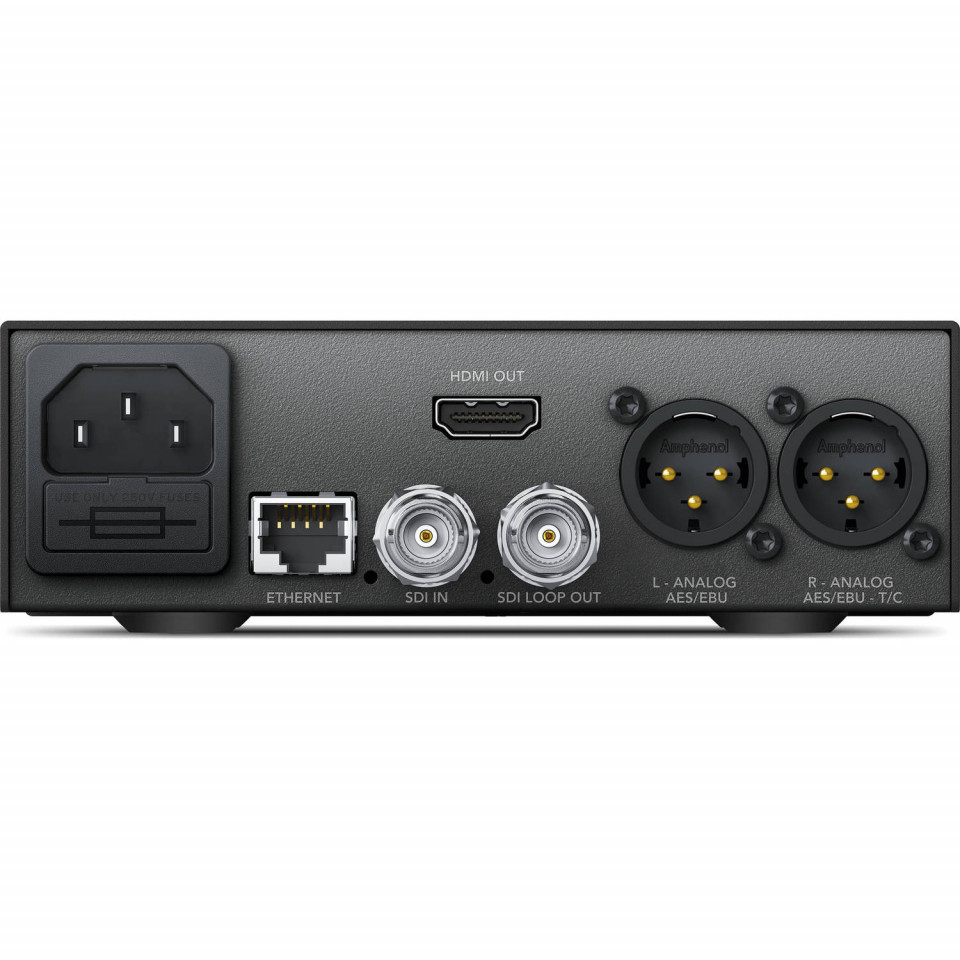

| Intrări Video SDI | 1 x 12G-SDI SD/HD/2K/4K auto switching. |
| Ieșiri Video SDI | 1 x 12G-SDI loop output. |
| Ieșiri Video HDMI | 1 x HDMI 2.0 type A connector cu suport pentru 2160p60. |
| Ieșiri Audio Analogice | 2 channels professional balanced analog audio via XLR connectors. Right XLR poate fi configurat pentru Timecode output. |
| Ieșiri Audio Digitale | 4 channels professional 110Ω balanced digital audio via XLR connectors. Right XLR poate fi configurat pentru Timecode output. |
| Suport Audio Embedded | 8 channels. |
| Suport Multi Rate | 270MB, 1.5G, 3G, 6G și 12G. |
| Reclocking | Yes |
| Update și Configurare | USB sau Ethernet. |
| Standarde Video și Procesare Semnal | |
| Standarde Video SDI (Intrare) | SD: 525i59.94 NTSC, 625i50 PAL HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 2K: 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 4K: 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI |
| Standarde Video HDMI (Ieșire) | SD: 525i59.94 NTSC, 625i50 PAL HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 4K: 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p |
| Conformitate SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| Rate Video SDI | SDI video connections are switchable between standard definition, high definition level A and level B 3G-SDI, 6G-SDI and 12G-SDI. |
| Eșantionare Video și Audio SDI | Video: 4:2:2 and 4:4:4 Audio: Television standard sample rate of 48 kHz and 24-bit. |
| Precizie și Spațiu Culoare SDI | Precision: 4:2:2 and 4:4:4 Space: YUV and RGB. 33 point LUTs can be loaded via Teranex Utility. |
| Spațiu și Precizie Culoare HDMI | Space: REC 601, REC 709 Precision: YUV 4:2:2 in HD, 2K and 4K. 33 point LUT can be loaded via the Teranex Utility. |
| Software și Sisteme de Operare | |
| Sisteme de Operare Suportate | Mac 10.15 Catalina, Mac 11.1 Big Sur or later. Windows 10, 64-bit. |
| Control Setări și Upgrade | Basic Settings Control: Mini Switches, USB and Ethernet via free software utility. Optional Front Panel Control: Front mounted Smart Panel with LCD, rotary knob and six settings buttons. Software Control: Mac™ and Windows™ software upgrade via USB or Ethernet. Internal Software Upgrade: Via included updater application. |
| Alimentare și Mediu de Lucru | |
| Cerințe de Alimentare | Power Supply: 1 x built in international AC power supply with IEC C14 inlet. IEC Power cable required. 100-240V AC Input. Power Over Ethernet: Can be powered via 48V DC using PoE+ (power over ethernet). Consum: 16 Watts Operational Voltage Range: 100-240V AC |
| Specificații Fizice | Dimensiuni: Înălțime 1.75 in · Lățime 5.51 in · Adâncime 6.69 in Greutate: 1.28 lb |
| Specificații de Mediu | Operating Temperature: 0° to 40°C (32° to 104°F) Storage Temperature: -20° to 60°C (-4° to 140°F) Relative Humidity: 0% to 90% non-condensing |
Întrebări frecvente
Ce face funcția HDMI Instant Lock pe acest convertor?
Funcția HDMI Instant Lock rezolvă problema decalajelor lungi de sincronizare specifice monitoarelor HDMI. Aceasta menține semnalul activ către ecran chiar și atunci când sursa SDI se deconectează sau își schimbă formatul, asigurând o comutare curată și instantanee fără ecrane negre.
Poate fi alimentat dispozitivul direct prin cablul de rețea?
Da. Convertorul integrează tehnologia Power over Ethernet și poate fi alimentat la 48V DC utilizând un switch sau un injector de rețea compatibil cu standardul PoE+. În paralel, dispune și de o sursă internă de curent alternativ 100-240V AC.
Cum pot încărca tabele de culoare 3D LUT în convertor?
Tabelele LUT cu precizie de 33 de puncte pot fi încărcate simplu în memoria internă a dispozitivului prin intermediul software-ului gratuit Teranex Utility, conectând echipamentul la un computer prin portul USB sau prin rețeaua Ethernet.
Conținutul cutiei
Produse complementare recomandate
Asigură un transfer de semnal stabil și curat, fără atenuări sau pierderi de pachete la frecvențe înalte de eșantionare 4K/Ultra HD.
Înlocuiește panoul frontal standard și oferă un display LCD color, rotary knob și butoane fizice pentru monitorizare video direct pe unitate.
Garantează lățimea de bandă necesară transmiterii semnalului convertit 2160p60 către televizoare sau videoproiectoare 4K.
