Blackmagic Design Audio Monitor 12G G3 monitor audio rackabil 1U cu SMPTE ST 2110 IP și 12G-SDI

Name: Blackmagic Design Audio Monitor 12G G3 monitor audio rackabil 1U cu SMPTE ST 2110 IP și 12G-SDI
Brand: Blackmagic Design
SKU: HDL-AUDMON1RU12GG3

7.555^,00 Lei (TVA inclus)

TVA inclus | Taxele de livrare se adaugă la checkout.

Solicita termenul de livrare

Solicita publicare produs in SICAP

Cumpara acum, plateste mai tarziu de la 157,72 Lei / Luna (Detalii aici)

Ai gasit un pret mai bun? Plaseaza comanda si castiga puncte de loialitate in valoare de 75^,55 Lei

Avantajele noastre

Finantare companii Plati online securizate Consultanta tehnica

Comenzi telefonice - 0786454622, L - V: 10:00 - 17:30

Cere detalii

Trimite-ne un mesaj

Descriere

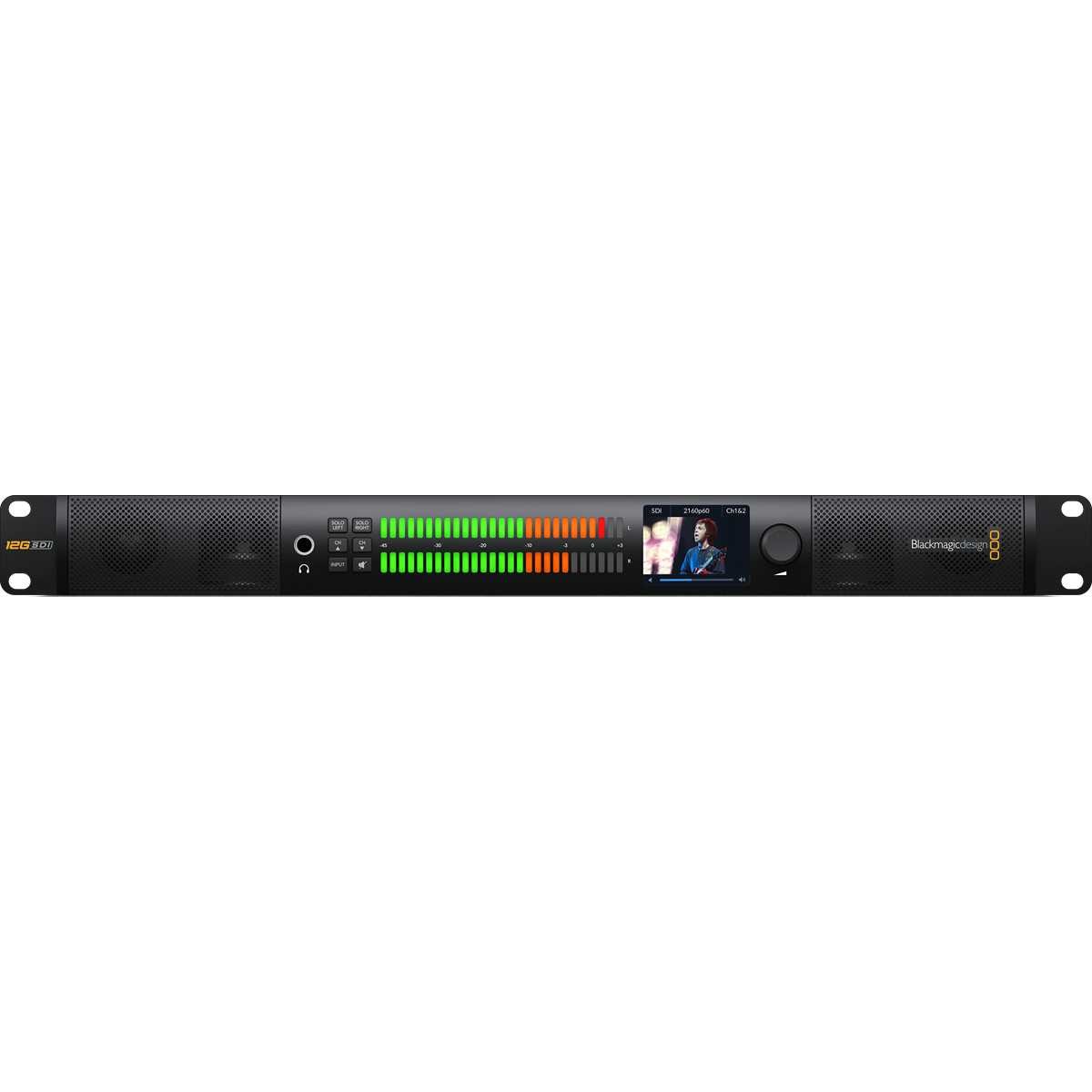

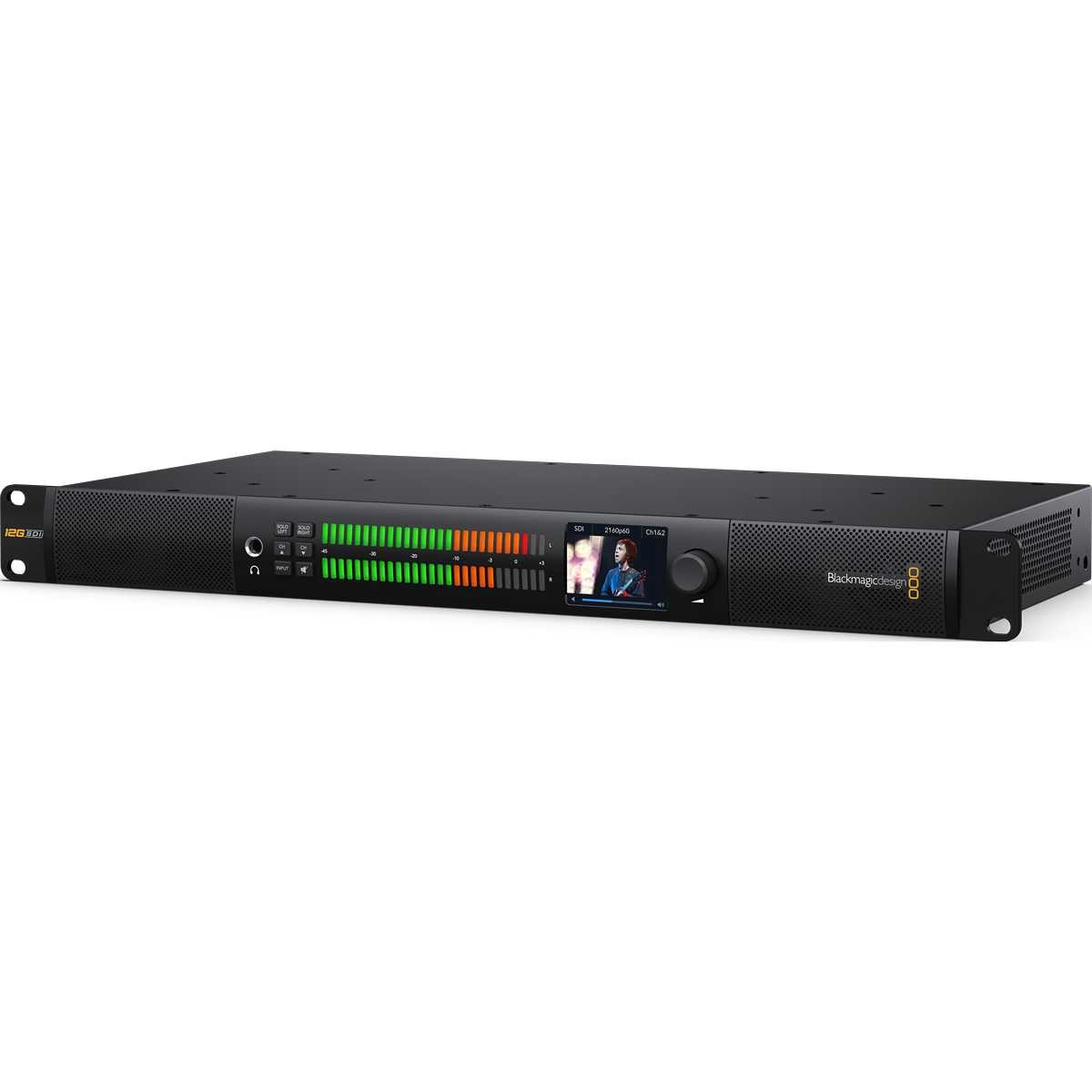

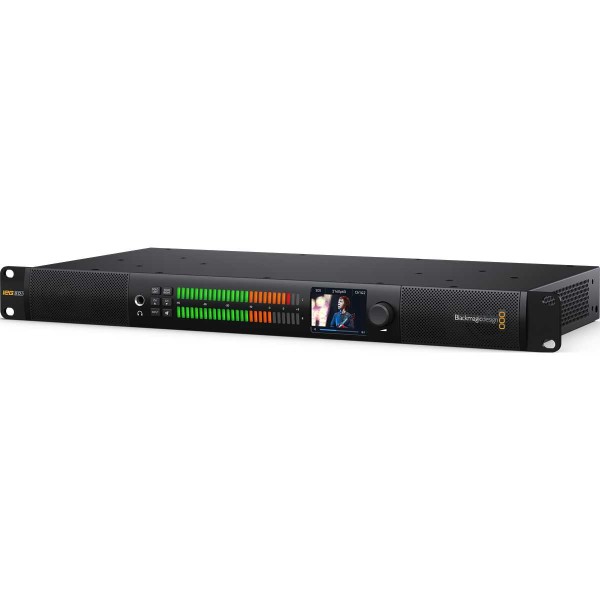

Monitor audio rackabil Blackmagic Design Audio Monitor 12G G3

Soluție profesională de monitorizare audio de înaltă performanță în format compact de 1 unitate de rack. Echipat cu o interfață Ethernet 10G pentru fluxuri IP SMPTE ST 2110, intrare și loop 12G-SDI multi-rate, conexiuni analogice balansate XLR, HiFi RCA și digitale AES/EBU, monitorul integrează un indicator de nivel extins și un display LCD color pentru o analiză vizuală completă în infrastructurile broadcast moderne.

Concepte cheie

Conectivitate IP SMPTE 2110

Portul Ethernet 10G izolat permite monitorizarea directă a sistemelor de broadcast bazate pe IP, eliminând necesitatea unor convertoare externe costisitoare.

Balistică precisă RGB LED

Indicatorul de nivel este compus din două bare a câte 27 de segmente RGB LED, configurabile în modurile VU, PPM EBU, PPM BBC sau Loudness pentru o acuratețe perfectă.

Arhitectură audio cu 2 căi

Sistemul de boxe stereo încorporat dispune de crossover pe două căi și subwoofere stereo independente pentru o reproducere fidelă a frecvențelor joase.

Ecosistem Multi-Format

Suportă nativ fluxuri video SD, HD, 2K, Ultra HD și 4K DCI prin conexiuni flexibile 12G-SDI, rețea IP sau ieșire dedicată HDMI 2.0 pentru monitorizare externă.

Caracteristici principale

🌐

Conectivitate 10G Ethernet de mare viteză

Interfața RJ-45 de 10Gb/s suportă standardele 10/100/1000/10G BASE-T pentru recepția directă a fluxurilor video IP SMPTE-2110, configurare software și actualizări de firmware.

📼

Interfață avansată 12G-SDI multi-rate

Include o intrare 12G-SDI și o ieșire reclocked pe 10 biți de tip loop out, oferind compatibilitate automată cu rate de date de 270Mb, 1.5G, 3G, 6G și 12G.

🔊

Monitorizare audio embedded multi-canal

Permite decodarea și izolarea a până la 16 canale audio embedded în semnalul SDI și 8 canale în semnalul HDMI, acoperind rezoluții SD, HD și UltraHD 4K.

🔌

Intrări analogice și digitale variate

Dispune de 2 intrări audio analogice balansate prin XLR, 2 intrări analogice HiFi tip RCA și un conector XLR dedicat pentru 2 canale audio digitale balansate 110 Ohm AES/EBU.

🖥️

Display LCD color integrat de 2.2 inch

Ecranul color de înaltă calitate cu rezoluție de 320 x 240 pixeli oferă monitorizarea în timp real a sursei video, formatului curent, tipului de audio selectat și canalelor active.

🎛️

Control hardware intuitiv cu butoane și rotilă

Interfața frontală cu push-buttons permite selecția rapidă a intrării, a canalelor, controlul independent stânga/dreapta, comanda mute și ajustarea volumului prin rotila scroll (spin knob).

⏱️

Sincronizare de înaltă precizie PTP

Suport complet pentru Precision Time Protocol conform IEEE 1588-2008 (PTP v2), ST 2059-1 și ST 2059-2 pentru o aliniere temporală perfectă în rețelele IP.

🎬

Ieșire HDMI 2.0 pentru monitorizare

Ieșirea HDMI dedicată permite trimiterea semnalului video decodat din sursele SDI sau din fluxurile IP SMPTE ST 2110 direct către monitoare sau televizoare externe pe ecran mare.

Despre Blackmagic Audio Monitor 12G G3

Soluția supremă de monitorizare audio într-o singură unitate de rack

Blackmagic Audio Monitor 12G G3 redefineste eficiența spațiului în camerele de control și carele de reportaj prin integrarea unui sistem acustic de excepție într-un șasiu compact de 1U. Echipamentul dispune de un amplificator de înaltă fidelitate ce alimentează un ansamblu stereo cu crossover pe două căi, completat de două subwoofere stereo independente. Această arhitectură acustică internă asigură o plajă dinamică extinsă, capabilă să redea cu acuratețe frecvențele joase profunde și frecvențele înalte extrem de clare, oferind inginerilor de sunet o reprezentare acustică fidelă a mixajului de emisie, fără distorsiuni.

Tranziție transparentă către arhitecturile moderne de broadcast IP

Inovația majoră a modelului de generație a treia (G3) constă în adăugarea portului dedicat 10G Ethernet compatibil cu suita de standarde SMPTE ST 2110. Această conexiune de mare viteză permite monitorizarea audio și video direct din magistralele de rețea IP de tip data-center, fără utilizarea unui convertor extern. Unitatea oferă acces complet la întregul stream de date ancillary SMPTE, incluzând metadatele statice HDR, closed captioning și protocoalele RP 188/SMPTE 12M-2. În plus, implementarea codecului proprietar Blackmagic IP10 permite conversia și transportul eficient al semnalelor de înaltă rată 12G-SDI în fluxuri IP unificate.

Analiză vizuală pro și control balistic avansat

Pentru medii profesionale unde conformitatea nivelurilor de zgomot este critică, panoul frontal găzduiește două bare extinse de măsurare, fiecare dotată cu 27 de segmente LED RGB independente (un total de 54 de LED-uri RGB pentru monitorizare). Utilizatorii pot schimba instantaneu scările balistice prin intermediul interfeței hardware, având de ales între modurile clasice VU, PPM EBU, PPM BBC sau standardul de Loudness. Pachetul include abțibilduri interschimbabile cu scale grafice de nivel pentru a asigura alinierea fizică a vmetrului cu standardul de monitorizare ales în cadrul instituției de televiziune.

Interoperabilitate completă prin software și protocoale deschise

Pentru implementarea în deployment-uri complexe cu sute de noduri IP, monitorul audio oferă suport nativ pentru specificațiile deschise NMOS (Networked Media Open Specifications). Prin protocoalele IS-04 (Discovery and Registration) și IS-05 (Connection Management), unitatea se auto-identifică și se integrează automat în mixerele de rutare IP centrale. Managementul și actualizările de firmware se realizează extrem de simplu, fie prin conexiunea de rețea, fie local prin portul dedicat USB-C, utilitarul software fiind compatibil cu stațiile de lucru bazate pe sisteme de operare Windows sau macOS (inclusiv versiunile moderne Mac 13.0 Ventura și Mac 14.0 Sonoma).

Aplicații și scenarii

Monitorizare în regii IP Master Control

Se conectează direct la switch-ul central al stației prin Ethernet 10G, permițând verificarea instantă a sunetului de emisie de pe orice stream IP SMPTE ST 2110 circulant în rețea.

Sisteme mobile și care de reportaj (OB Vans)

Formatul ultra-compact de 1U economisește spațiu critic în rack, oferind în același timp monitorizare acustică puternică cu subwoofer integrat pentru izolarea zgomotului de fond.

Studiouri de post-producție audio-video

Suportul 12G-SDI și precizia eșantionării la 96 kHz / 24-bit asigură monitorizarea fără pierderi a proiectelor complexe destinate cinematografiei sau platformelor de streaming Ultra HD.

Controlul tehnic al calității (QC Stations)

Scările balistice Loudness și vmetrul RGB extrem de precis permit tehnicienilor să valideze rapid dacă semnalele audio respectă normele legislative de emisie europene EBU.

Noduri de conversie și monitorizare video locală

Folosind ieșirea de monitorizare HDMI 2.0, inginerii pot extrage și vizualiza semnalul video decodat direct dintr-un flux de rețea IP pe un ecran TV comercial din proximitatea rack-ului.

Săli de servere și noduri centrale de patch-uri

Interfața push-button hardware și display-ul LCD color încorporat fac din acest model echipamentul ideal pentru diagnosticare rapidă la fața locului, fără un computer adițional.

Glosar · Tehnologii

● SMPTE ST 2110

Suita standardizată global de protocoale IP ce definește transportul separat al esențelor media (video uncompressed, audio PCM multi-canal și metadate ancillary) peste rețele Ethernet de mare viteză, înlocuind cablajele SDI coaxiale punct-la-punct.

● NMOS IS-04 & IS-05

Specificații deschise dezvoltate de AMWA. IS-04 se ocupă de descoperirea (discovery) și înregistrarea automată a dispozitivelor media într-o rețea IP, în timp ce protocolul IS-05 gestionează conexiunile și rutarea logică a fluxurilor între sendere și receptoare.

● 12G-SDI Reclocking

Tehnologie hardware de regenerare a semnalului digital pe liniile SDI. Aceasta analizează semnalul de intrare afectat de atenuare pe distanțe lungi de cablu coaxial, recalculează timpii de tranziție ai biților și livrează pe ieșirea loop un semnal perfect curat, fără jitter.

● Loudness Metering

Sistem avansat de măsurare audio bazat pe algoritmul psihofizic de percepție a volumului de către urechea umană (măsurat în LUFS). Spre deosebire de vmetrele VU tradiționale, monitorizarea Loudness ajută la eliminarea diferențelor bruște de volum dintre programe și reclame.

Specificații tehnice

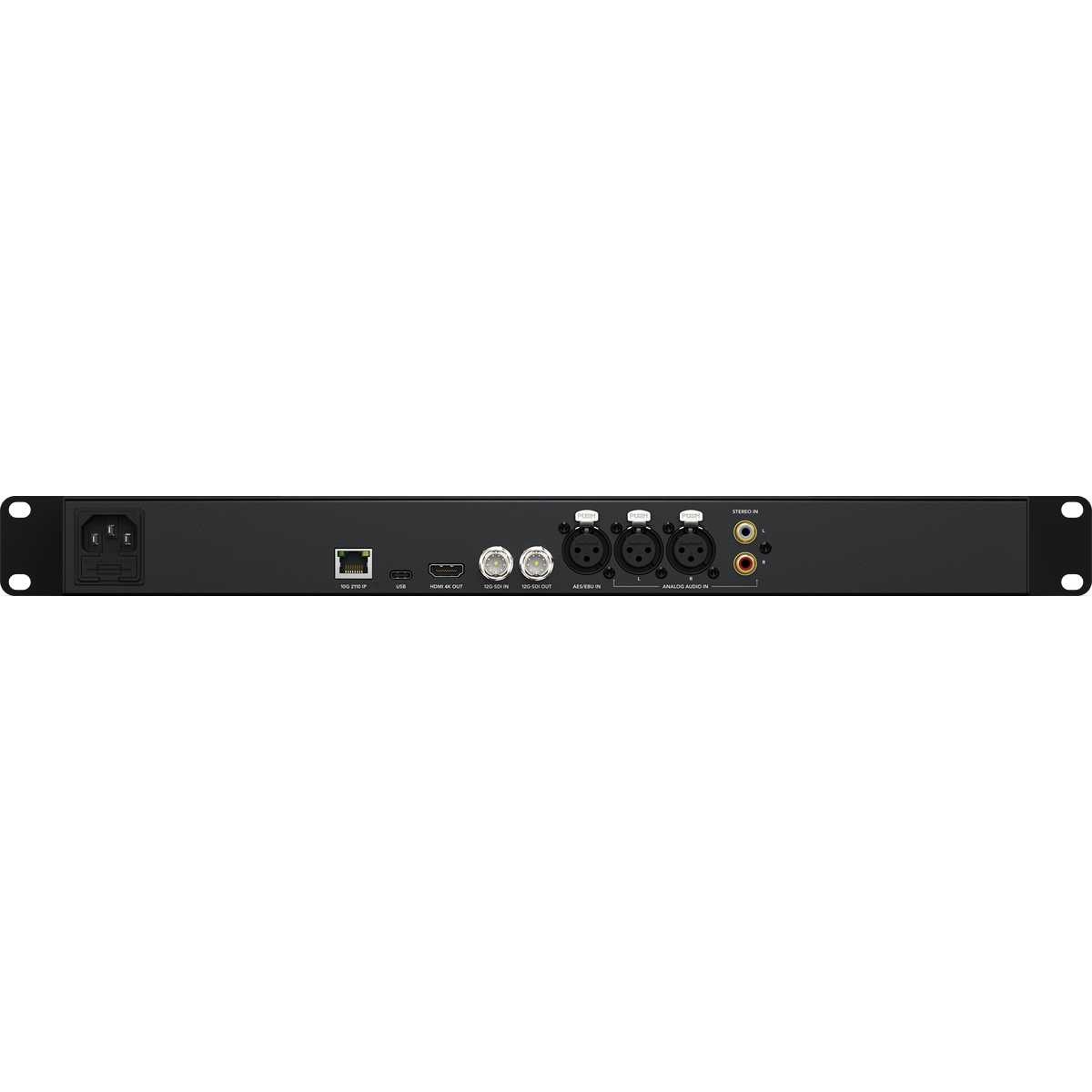

Conexiuni Audio și Video
SDI Video Inputs	1
SDI Video Outputs	1 loop out.
SDI Rates	270Mb, 1.5G, 3G, 6G, 12G.
HDMI 2.0 Video Outputs	1
Multi Rate Support	SDI and HDMI are switchable between standard definition, high definition and ultra high definition.
SDI Video Loop	1 x reclocked 10-bit SD-SDI, HD-SDI, 3G-SDI, 6G-SDI and 12G-SDI.
Analog Audio Inputs	2 x XLR. 2 x RCA HiFi.
Analog Audio Outputs	1 x 6.5mm headphone socket.
Digital Audio Inputs	1 x XLR.
AES/EBU Audio Inputs	2 channels balanced 110Ω AES/EBU via XLR.
SDI Audio Inputs	16 channels embedded in SD, HD and UltraHD 4K.
SDI Audio Outputs	16 channels embedded audio loop out.
HDMI Audio Outputs	8 Channels embedded in SD, HD and 4K.
Ethernet	1 x 10Gb/s RJ-45 connector supporting 10/100/1000/10G BASE-T for SMPTE-2110 IP video in, configuration and firmware updates.
Computer Interface	USB-C for configuration and firmware updates.
Standarde Video și Complianță
SD Video Standards	525i59.94 NTSC, 625i50 PAL
HD Video Standards	720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
2K Video Standards	2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K 23.98PsF, 2K 24PsF, 2K 25PsF
Ultra HD Video Standards	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Video Standards	4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60
SDI Compliance	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2084, SMPTE 2108-1.
SDI Auto Switching	Automatically selects between SD, HD, 3G-SDI level A and B, 6G-SDI and 12G-SDI.
Audio Sampling	96 KHz and 24 bit.
Video Sampling	4:2:2 and 4:4:4
Conformitate IP Media și Protocoale
IP Video Compliance	SMPTE 2110-20 (Uncompressed Video), IGMP v2
SMPTE 2110-21 (Traffic Shaping)	Sender: Narrow. Receiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30 (PCM)	Audio Conformance level: Level C
SMPTE 2110-40 (Ancillary Data)	Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata.
Precision Time Protocol	IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
NMOS IS-04 Discovery and Registration	v1.3.2. Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Connection Management	v1.1.2
NMOS BCP-002-01	Natural Grouping
NMOS BCP-004-01	Receiver capabilities
Codec	Blackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video.
Hardware, Monitorizare și Mediu
Built in Speaker	Stereo with 2-way crossover and independent stereo subwoofers.
Metering	2 x 27 RGB segment LED VU, PPM or Loudness meters.
Audio Meter Ballistics	54 RGB segment LEDs allowing selection of metering with VU, PPM EBU, PPM BBC or Loudness. Includes replaceable level scale.
Modes	Push button interface allows for input selection, channel selection, independent left and right audio, mute and volume control with scroll wheel.
Built-in Control Panel	2.2 inch display for viewing video input, video standard and selected audio input.
Display Element / Resolution	2.2 inch diagonal color LCD. 320 x 240.
Input Display	SDI video, format, audio type and audio channels.
Software Upgrade	Internal Software Upgrade via USB connection and Ethernet.
Operating Systems	Mac 13.0 Ventura, Mac 14.0 Sonoma or later. Windows 10 and 11.
Power Supply	1 x Internal 100-240V AC.
Power Usage	55 Watts
Physical Installation	1 rack unit.
Physical Specifications	482 mm x 242 mm x 44 mm · Weight: 2.6 kg
Operating Temperature	0° to 40° C (32° to 104° F)
Storage Temperature	-20° to 45° C (-4° to 113° F)
Relative Humidity	0% to 90% non-condensing

Întrebări frecvente

Este necesar un convertor suplimentar pentru monitorizarea rețelelor broadcast IP?

Nu. Blackmagic Audio Monitor 12G G3 dispune de o interfață avansată 10G Ethernet cu suport nativ pentru protocoalele SMPTE ST 2110, permițând decodarea și monitorizarea directă a fluxurilor din rețeaua IP fără echipamente intermediare.

Ce standarde balistice pot fi afișate pe vmetrul cu LED-uri RGB?

Sistemul de metering cu 54 de LED-uri segmentate permite configurarea precisă pentru standardele profesionale VU, PPM EBU, PPM BBC și Loudness. Unitatea include scale grafice fizice adezive ce pot fi înlocuite manual pentru a corespunde modului selectat.

Ce rezoluții și rate de cadre sunt suportate pe intrarea de semnal 12G-SDI?

Sunt suportate complet formatele Standard Definition (NTSC, PAL), High Definition (până la 1080p60 și profile 1080PsF), formate cinematografice 2K DCI, cât și rezoluții de înaltă definiție Ultra HD (până la 2160p60) și 4K DCI (până la 4KDCIp60).

La ce folosește ieșirea video HDMI 2.0 de pe panoul din spate?

Ieșirea HDMI realizează conversia semnalului video provenit fie din magistrala SDI, fie decodat din fluxurile IP SMPTE-2110, oferind posibilitatea de a monitoriza vizual feed-ul video pe ecrane sau televizoare externe, alături de monitorizarea audio de pe boxe.

Ce este codecul Blackmagic IP10 inclus în specificații?

IP10 este un codec proprietar performant utilizat automat de către dispozitiv în momentele în care se efectuează conversia în timp real a ratelor video mari de tip 12G-SDI pentru a fi transmise sau procesate în rețelele IP media de 10G sub protocolul 2110.

Conținutul cutiei

✓1× Unitate Blackmagic Audio Monitor 12G G3

✓1× Set de stickere cu scale balistice PPM și Loudness

✓1× Welcome wallet cu cod QR pentru descărcarea rapidă a software-ului

○Cablu de alimentare la rețea IEC C13 (vândut separat)

○Cabluri coaxiale 12G-SDI / AES-EBU XLR (vândut separat)
